mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Mit beiliegender Arretierung als Taster verwendbar.

mit Umkehrsperre (= ein zu schnelles Umschalten der Laufrichtung wird sicher verhindert) mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669)

mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Mit beiliegender Arretierung als Taster verwendbar.

Auf  Stop  Ab Wendeschalter/-Taster mit Schriftfeld 9 x 50 mm mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Mit beiliegender Arretierung als Taster verwendbar. Durch einen längeren Schaltweg wird ein zu schnelles Umschalten der Laufrichtung sicher verhindert.

mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Mit beiliegender Arretierung als Taster verwendbar.

Auf  Stop  Ab Wendeschalter/-Taster mit Schriftfeld 9 x 50 mm mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Mit beiliegender Arretierung als Taster verwendbar. Durch einen längeren Schaltweg wird ein zu schnelles Umschalten der Laufrichtung sicher verhindert.

mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Mit beiliegender Arretierung als Taster verwendbar.

mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) (Schraubbefestigung, ohne Befestigungskrallen) mit Umkehrsperre (= ein zu schnelles Umschalten der Laufrichtung wird sicher verhindert) Montagehinweis: tiefe Dose verwenden

mit Umkehrsperre (= ein zu schnelles Umschalten der Laufrichtung wird sicher verhindert) mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669)

mit Umkehrsperre (= ein zu schnelles Umschalten der Laufrichtung wird sicher verhindert) mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669)

mit Umkehrsperre (= ein zu schnelles Umschalten der Laufrichtung wird sicher verhindert) mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669)

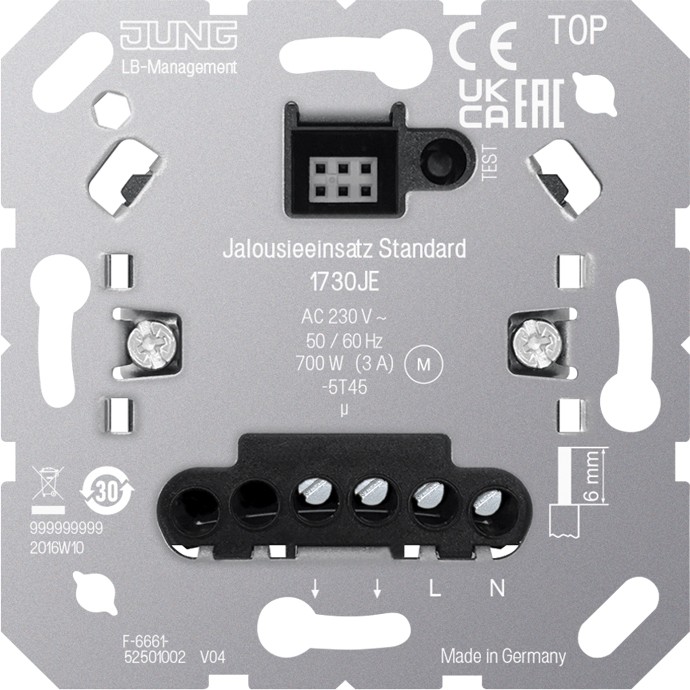

ohne Nebenstelleneingang für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .. für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 .. für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .. für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF .. Bestimmungsgemäßer Gebrauch Steuern elektrisch betriebener Jalousien, Rollläden und Markisen Automatische Zeitsteuerung über Aufsatz Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Automatische Steuerung über Timer Testbetrieb zur Funktionsprüfung Umpolfunktion der Ausgänge zur vereinfachten Inbetriebnahme ab Version V01 Speicherung einer Lüftungsposition über den Aufsatz möglich Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Umgebungstemperatur: -5 ... +45 °C Kontaktart: µ Standby-Leistung: max. 0,5 W Laufzeit: ca. 120 s Anschlussleistung Motoren: 700 W Anschluss Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2

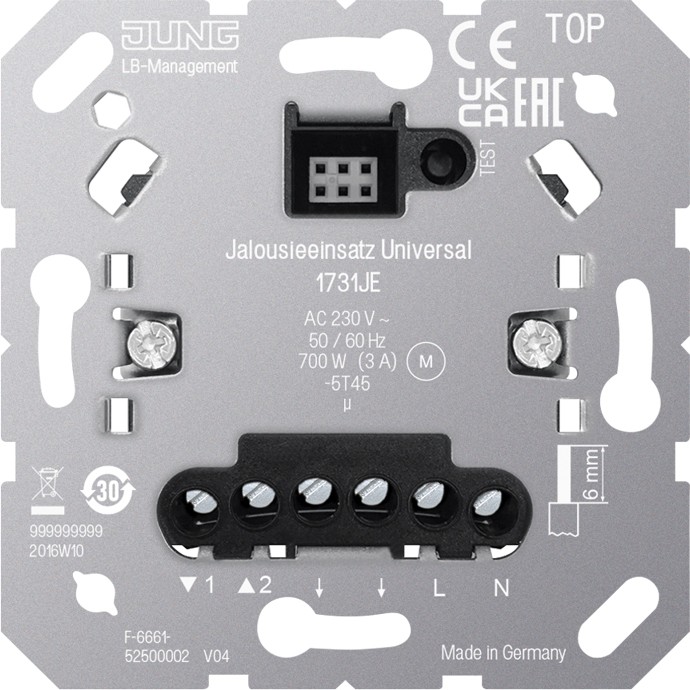

mit Nebenstelleneingang für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .. für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 .. für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .. für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF .. Bestimmungsgemäßer Gebrauch Steuern elektrisch betriebener Jalousien, Rollläden und Markisen Automatische Zeitsteuerung über Aufsatz oder Nebenstelleneingänge Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Über Nebenstelleneingänge ist die Einbindung in Gruppen- oder Zentralsteuerungen möglich Automatische Steuerung über Timer Testbetrieb zur Funktionsprüfung Betrieb als Hauptstelle oder Nebenstelle Windalarm-Verriegelung über den Nebenstelleneingang Umpolfunktion der Ausgänge zur vereinfachten Inbetriebnahme ab Version V01 Speicherung einer Lüftungsposition über den Aufsatz möglich Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Umgebungstemperatur: -5 ... +45 °C Kontaktart: µ Standby-Leistung: max. 0,2 W Laufzeit: ca. 120 s Anschlussleistung Motoren: 700 W Anschluss Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2

Verriegelungsplatte integriert für Profil-Halbzylinder mit ca. 40 mm Gesamtlänge (DIN 18252), z.B. Art.-Nrn.: 28, 28 G1 mit Schriftfeld 9 x 50 mm mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Bei Verwendung anderer Schließzylinder darauf achten, dass diese nur auf einer Seite eine Öffnung für Schlüssel haben (sonst kein Schutzgrad IP 44)!

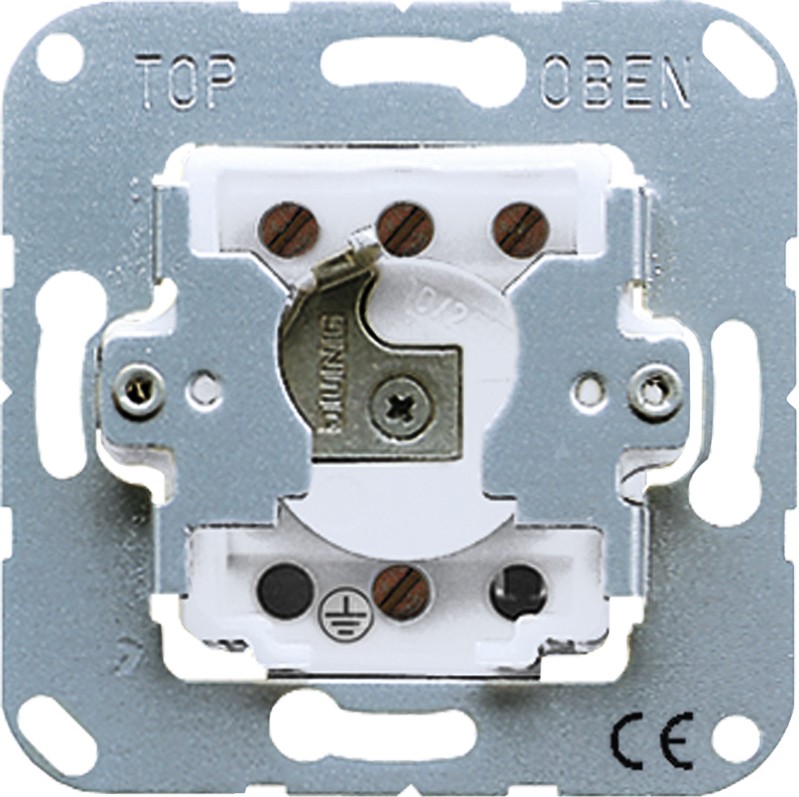

mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) (Schraubbefestigung, ohne Befestigungskrallen) für Profil-Halbzylinder mit ca. 40 mm Gesamtlänge (DIN 18252), z.B. Art.-Nrn.: 28, 28 G1 Bei Verwendung anderer Schließzylinder darauf achten, dass diese nur auf einer Seite eine Öffnung für Schlüssel haben (sonst kein Schutzgrad IP 44)!

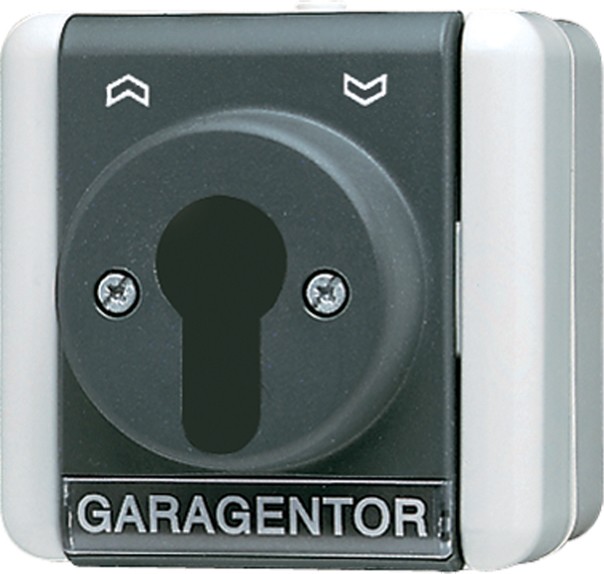

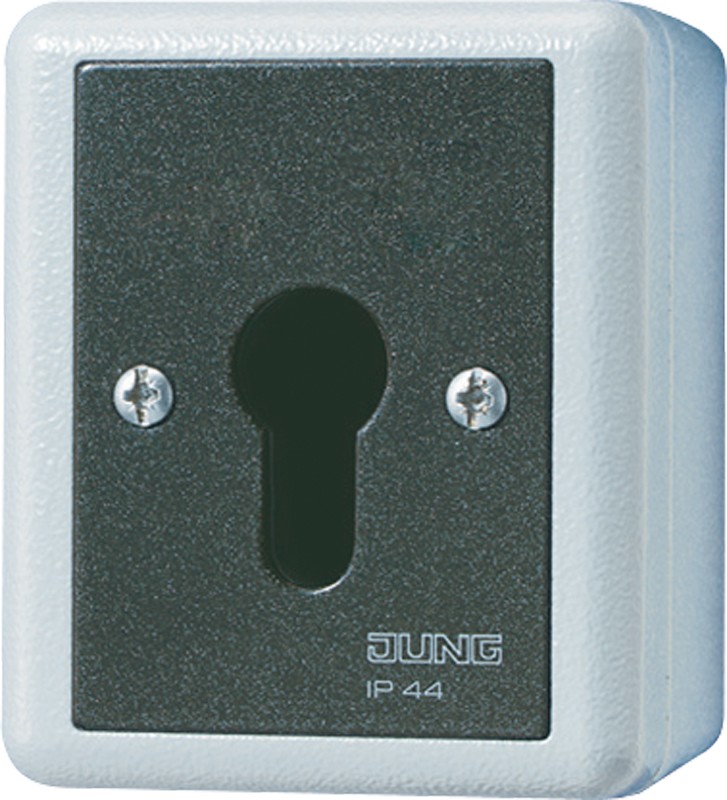

Lieferung ohne Verriegelungsplatte für Profil-Halbzylinder mit ca. 40 mm Gesamtlänge (DIN 18252), z.B. Art.-Nrn.: 28, 28 G1 mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) mit 1 Einführung M 20 x 1,5 unten, mit PE-Klemme Gehäuse aus Alu-Druckguss 90 x 75 x 65 mm Gehäusefarbe: silber-grau (ähnlich RAL 7001), Abdeckung: anthrazit metallic Bei Verwendung anderer Schließzylinder darauf achten, dass diese nur auf einer Seite eine Öffnung für Schlüssel haben (sonst kein Schutzgrad IP 44)!

Verriegelungsplatte integriert für Profil-Halbzylinder mit ca. 40 mm Gesamtlänge (DIN 18252), z.B. Art.-Nrn.: 28, 28 G1 mit Schriftfeld 9 x 50 mm mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Bei Verwendung anderer Schließzylinder darauf achten, dass diese nur auf einer Seite eine Öffnung für Schlüssel haben (sonst kein Schutzgrad IP 44)!

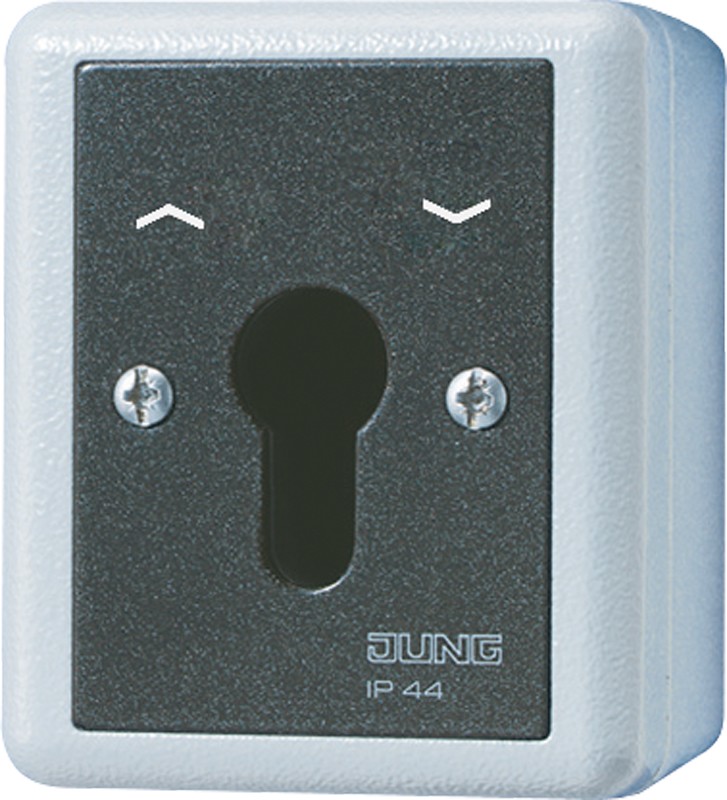

Lieferung ohne Verriegelungsplatte für Profil-Halbzylinder mit ca. 40 mm Gesamtlänge (DIN 18252), z.B. Art.-Nrn.: 28, 28 G1 mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) mit 1 Einführung M 20 x 1,5 unten, mit PE-Klemme Gehäuse aus Alu-Druckguss 90 x 75 x 65 mm Gehäusefarbe: silber-grau (ähnlich RAL 7001), Abdeckung: anthrazit metallic Bei Verwendung anderer Schließzylinder darauf achten, dass diese nur auf einer Seite eine Öffnung für Schlüssel haben (sonst kein Schutzgrad IP 44)!
