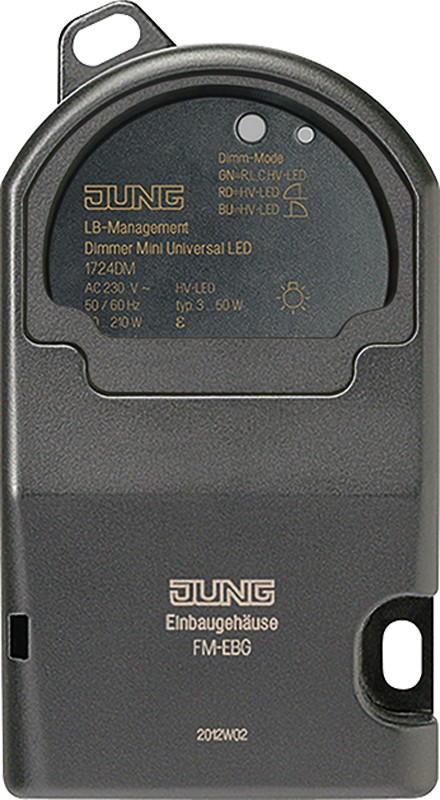

mit Nebenstelleneingang Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Die Bedienung erfolgt über Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Testbetrieb zur Funktionsprüfung Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,3 W Verlustleistung: ca. 2 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 210 W HV-Halogenlampen: 20 ... 210 W Elektronische Trafos: 20 ... 210 W Elektronische Trafos mit NV-LED: typ. 20 ... 50 W Induktive Trafos: 20 ... 210 VA Induktive Trafos mit NV-LED: typ. 20 ... 50 VA HV-LED-Lampen dimmbar: typ. 3 ... 50 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50 W Bei Einstellung \""LED-Phasenabschnitt\"" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-kapazitiv: 20 ... 210 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 210 VA Ohmsch und HV-LED: typ. 3 ... 50 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,75 ... 2,5 mm2 2 x 0,75 ... 1,5 mm2 feindrähtig ohne Aderendhülse: 1 x 1,0 ... 4,0 mm22 x 1,0 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 1,0 ... 2,5 mm22 x 1,0 ... 1,0 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Drehnebenstelle 3-Draht 1733 DNE: 10 unbeleuchtete Installationstaster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m Maße (Ø x H): 48 x 19,5 mm

mit Nebenstelleneingang Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Die Bedienung erfolgt über Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt Montage in Zwischendecken Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Testbetrieb zur Funktionsprüfung Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,3 W Verlustleistung: ca. 2 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 210 W HV-Halogenlampen: 20 ... 210 W Elektronische Trafos: 20 ... 210 W Elektronische Trafos mit NV-LED: typ. 20 ... 50 W Induktive Trafos: 20 ... 210 VA Induktive Trafos mit NV-LED: typ. 20 ... 50 VA HV-LED-Lampen dimmbar: typ. 3 ... 50 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50 W Bei Einstellung \""LED-Phasenabschnitt\"" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-kapazitiv: 20 ... 210 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 210 VA Ohmsch und HV-LED: typ. 3 ... 50 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Anschlussart: Schraubklemmen eindrähtig: 1 x 0,75 ... 2,5 mm2 2 x 0,75 ... 1,5 mm2 feindrähtig ohne Aderendhülse: 1 x 1,0 ... 4,0 mm22 x 1,0 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 1,0 ... 2,5 mm22 x 1,0 ... 1,0 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Drehnebenstelle 3-Draht 1733 DNE: 10 unbeleuchtete Installationstaster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m Maße: 53 x 97 x 36 mm (B x H x T)

mit Druck-Wechselschalter Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen und HV-Halogenlampen Montage in Gerätedose mit Abmessungen nach DIN 49073 Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung Produkteigenschaften Dimmprinzip Phasenabschnitt Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Wechselschaltung in Kombination mit Wechselschalter möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230/240 V ~ Netzfrequenz: 50 Hz Umgebungstemperatur: -5 ... +25 °C Anschlussleistung bei 25 °C Glühlampen: 100 ... 1000 W HV-Halogenlampen: 100 ... 1000 W Leistungsreduzierung pro 5 °C Überschreitung von 25 °C: -10 % bei Einbau in Holz- oder Trockenbauwand: -15 % bei Einbau in Mehrfachkombinationen: -20 % Anschluss Schraubklemmen eindrähtig: max. 4 mm²

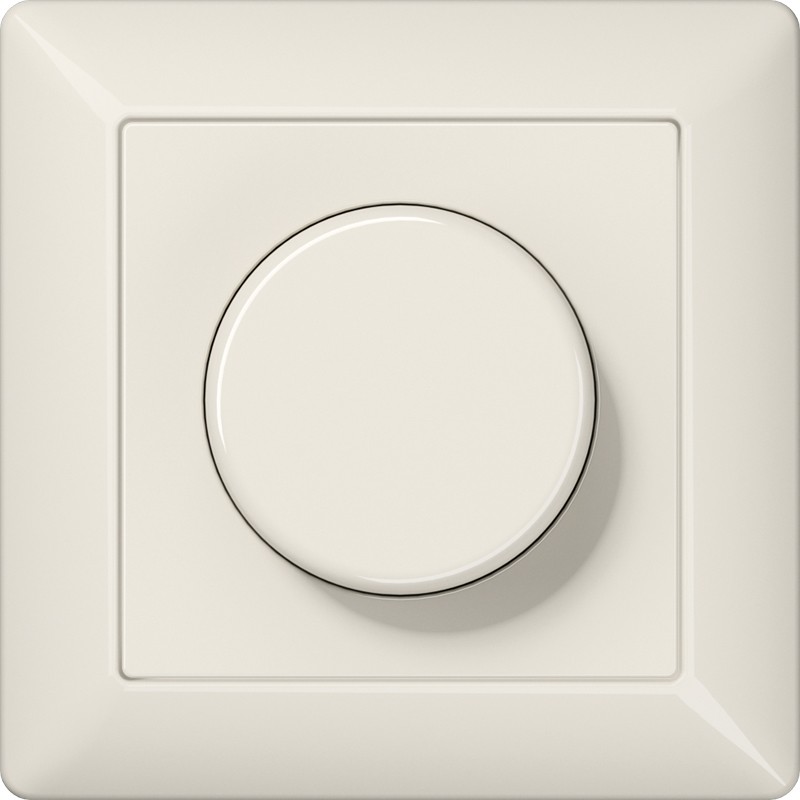

komplett mit Abdeckung und integriertem Rahmen ohne Nebenstelleneingang Nur als Einzelgerät zu montieren, nicht für Kombinationen geeignet! Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen und phasenanschnittdimmbaren HV-LED-Lampen Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073   Produkteigenschaften Dimmprinzip Phasenanschnitt Kurzschlussschutz durch Feinsicherung Nennspannung: AC 230 V ~ Netzfrequenz: 50 Hz Standby-Leistung: ca. 0,2 W Verlustleistung: ca. 3,7 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 200 W HV-Halogenlampen: 20 ... 200 W HV-LED-Lampen dimmbar: typ. 3 ... 40 W Ohmsch und HV-LED: typ. 3 ... 40 W Leistungsreduzierung bei Aufputzmontage: -5 % pro 5 °C Überschreitung von 25 °C: -10 % bei Einbau in Holz- oder Trockenbauwand: -15 % Feinsicherung: T 800 mA H 250 Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Wechselschaltung: nicht möglich

komplett mit Abdeckung und integriertem Rahmen ohne Nebenstelleneingang Nur als Einzelgerät zu montieren, nicht für Kombinationen geeignet! Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen und phasenanschnittdimmbaren HV-LED-Lampen Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073   Produkteigenschaften Dimmprinzip Phasenanschnitt Kurzschlussschutz durch Feinsicherung Nennspannung: AC 230 V ~ Netzfrequenz: 50 Hz Standby-Leistung: ca. 0,2 W Verlustleistung: ca. 3,7 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 200 W HV-Halogenlampen: 20 ... 200 W HV-LED-Lampen dimmbar: typ. 3 ... 40 W Ohmsch und HV-LED: typ. 3 ... 40 W Leistungsreduzierung bei Aufputzmontage: -5 % pro 5 °C Überschreitung von 25 °C: -10 % bei Einbau in Holz- oder Trockenbauwand: -15 % Feinsicherung: T 800 mA H 250 Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Wechselschaltung: nicht möglich

komplett mit Abdeckung und integriertem Rahmen ohne Nebenstelleneingang Nur als Einzelgerät zu montieren, nicht für Kombinationen geeignet! Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen und phasenanschnittdimmbaren HV-LED-Lampen Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073   Produkteigenschaften Dimmprinzip Phasenanschnitt Kurzschlussschutz durch Feinsicherung Nennspannung: AC 230 V ~ Netzfrequenz: 50 Hz Standby-Leistung: ca. 0,2 W Verlustleistung: ca. 3,7 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 200 W HV-Halogenlampen: 20 ... 200 W HV-LED-Lampen dimmbar: typ. 3 ... 40 W Ohmsch und HV-LED: typ. 3 ... 40 W Leistungsreduzierung bei Aufputzmontage: -5 % pro 5 °C Überschreitung von 25 °C: -10 % bei Einbau in Holz- oder Trockenbauwand: -15 % Feinsicherung: T 800 mA H 250 Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Wechselschaltung: nicht möglich

komplett mit Abdeckung und integriertem Rahmen ohne Nebenstelleneingang Nur als Einzelgerät zu montieren, nicht für Kombinationen geeignet! Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen und phasenanschnittdimmbaren HV-LED-Lampen Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073   Produkteigenschaften Dimmprinzip Phasenanschnitt Kurzschlussschutz durch Feinsicherung Nennspannung: AC 230 V ~ Netzfrequenz: 50 Hz Standby-Leistung: ca. 0,2 W Verlustleistung: ca. 3,7 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 200 W HV-Halogenlampen: 20 ... 200 W HV-LED-Lampen dimmbar: typ. 3 ... 40 W Ohmsch und HV-LED: typ. 3 ... 40 W Leistungsreduzierung bei Aufputzmontage: -5 % pro 5 °C Überschreitung von 25 °C: -10 % bei Einbau in Holz- oder Trockenbauwand: -15 % Feinsicherung: T 800 mA H 250 Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Wechselschaltung: nicht möglich

Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische Einstellung des zur Last passenden Dimmprinzips Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U mit Inkrementalgeber ohne Nebenstelleneingang Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,35 W Verlustleistung: ca. 2 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 210 W HV-Halogenlampen: 20 ... 210 W Elektronische Trafos: 20 ... 210 W Elektronische Trafos mit NV-LED: typ. 20 ... 60 W Induktive Trafos: 20 ... 210 VA Induktive Trafos mit NV-LED: typ. 20 ... 60 VA HV-LED-Lampen dimmbar: typ. 3 ... 60 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W Ohmsch-kapazitiv: 20 ... 210 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 210 VA Ohmsch und HV-LED: typ. 3 ... 60 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen. Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Gesamtlänge Lastleitung: max. 100 m

Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Testbetrieb zur Funktionsprüfung Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

mit Nebenstelleneingang für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .. für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 .. für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .. für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF .. Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Testbetrieb zur Funktionsprüfung Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W Verlustleistung: ca. 4 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 420 W HV-Halogenlampen: 20 ... 420 W Elektronische Trafos: 20 ... 420 W Elektronische Trafos mit NV-LED: typ. 20 ... 100 W Induktive Trafos: 20 ... 420 VA Induktive Trafos mit NV-LED: typ. 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W. Ohmsch-kapazitiv: 20 ... 420 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 420 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Drehnebenstelle 3-Draht 1733 DNE: 10 Taster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m

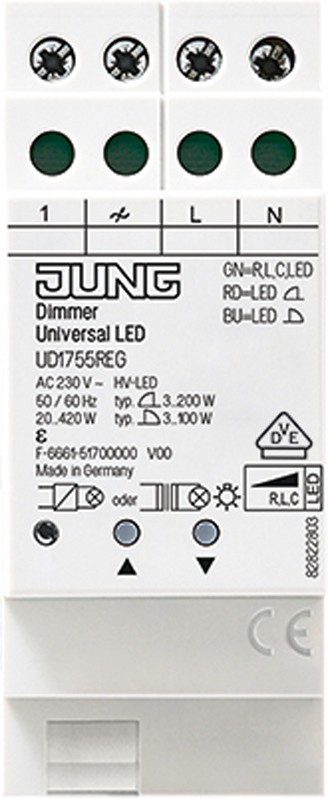

REG-Gehäuse 2 TE Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Die Bedienung erfolgt über die Tasten, Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,3 W Verlustleistung: ca. 3,8 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 420 W HV-Halogenlampen: 20 ... 420 W Elektronische Trafos: 20 ... 420 W Elektronische Trafos mit NV-LED: 20 ... 100 W Induktive Trafos: 20 ... 420 VA Induktive Trafos mit NV-LED: 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W. Ohmsch-kapazitiv: 20 ... 420 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 420 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Drehnebenstelle 3-Draht 1733 DNE: 10 unbeleuchtete Installationstaster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m Einbaubreite: 36 mm (2 TE)

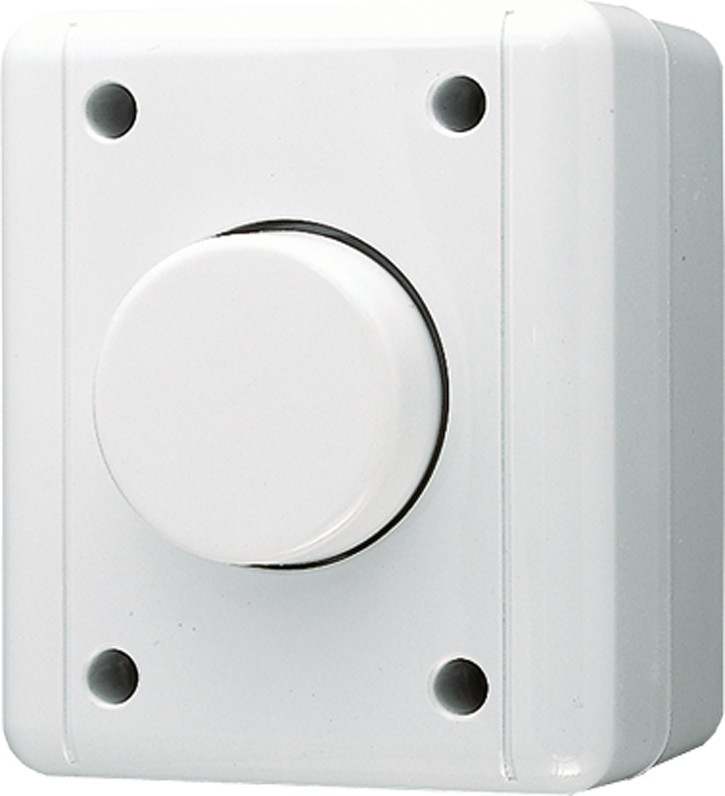

mit frontseitig bedienbarem Potentiometer zur Einstellung der Minimalhelligkeit Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie dimmbaren induktiven Trafos mit Halogen- oder LED-Lampen Schalten und Dimmen von dimmbaren HV-LED-Lampen oder Kompaktleuchtstofflampen Kein Mischlastbetrieb von HV-LED- und Kompaktleuchtstofflampen. Alle anderen spezifizierten Lastarten können im Mischlastbetrieb genutzt werden.   Produkteigenschaften Dimmprinzip Phasenanschnitt Kurzschlussschutz durch Feinsicherung Elektronischer Übertemperaturschutz Wechselschaltung in Kombination mit Wechselschalter möglich Steuerausgang A zur Ausgabe des Schaltzustands des Geräts zur Ansteuerung von Netzabschaltautomaten oder Relais Gehäuse 75 x 90 x 58 mm, 2 Leitungseinführungen Nennspannung: AC 230 V ~, 50 Hz Anschlussleistung: max. 375 W/VA einschl. ca. 5% Trafo-Verlustleistung Dimmprinzip: Phasenanschnitt Lampenlasten Glühlampen: 20 ... 375 W HV-Halogenlampen: 20 ... 375 W Induktive Trafos: 20 ... 375 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W Sicherung, Typ: T 3,15 A H 250 V Anschlussart: Federklemmen max. klemmbarer Leitungsquerschnitt: 2,5 mm²

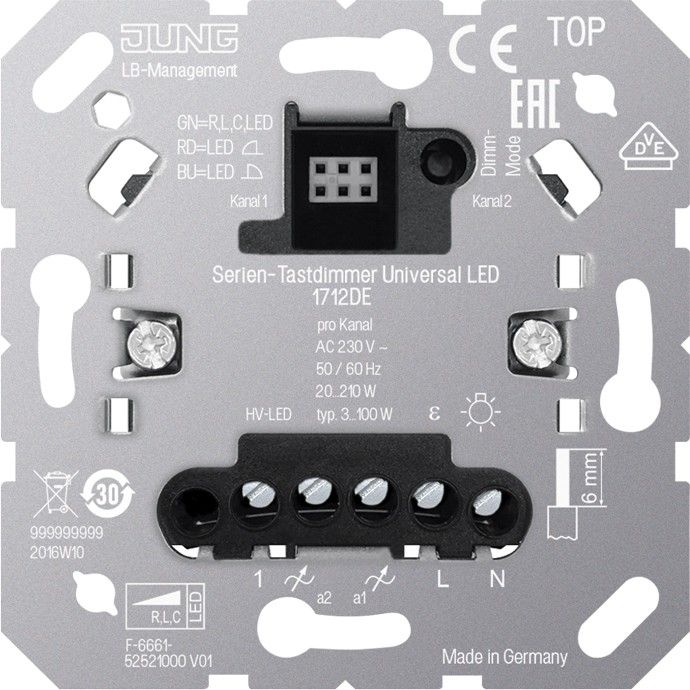

Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Zwei unabhängige Ausgänge für zwei Leuchtengruppen Unsymmetrische Lastverteilung möglich Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Testbetrieb zur Funktionsprüfung Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
