KNX DALI Gateway Plus REG plus Merkmale: Kompatibel zu DALI und DALI-2 Standard. Das DALI Gateway Plus bildet die Schnittstelle zwischen einer KNX Installation und einer digitalen DALI Beleuchtungsanlage. Steuerung von max. 64 DALI Betriebsgeräten als Einzelsteuerung, Gruppensteuerung in max. 32 Gruppen oder Zentralsteuerung über Broadcasttelegramm (Gruppe 17 - 32 jeweils max. 2 Betriebsgeräte). Handbetätigung der Geräte auch unabhängig vom Bus (auch Baustellenbetrieb mit Broadcast-Steuerung). Energiesparfunktion: Abschaltung der Versorgungsspannung der DALI Betriebsgeräte im ausgeschalteten Zustand möglich (über zusätzlichen KNX Schaltaktor). 16 Lichtszenen. Einbeziehung der Gruppen in die Lichtszenen möglich. Effektsteuerung für max. 16 Sequenzen in 1 bis 500 Durchläufen (oder unendlich) konfigurierbar. Rückmeldungen von DALI Fehlerstatus oder Kurzschluss und Meldung von Ausfall der Versorgungsspannung. Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion. Sammelrückmeldung aller Schaltzustände möglich. Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern. Gruppen- und Gerätefunktionen: Schalten und Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen. Einstellung des Helligkeitsbereichs möglich. Lampenschonendes Ein- und Ausschalten. Dimmverhalten parametrierbar. Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, erweiterte Treppenhausfunktion - Vorwarnfunktion gemäß DIN 18015-2 oder reduzierter Dauerbeleuchtung). Sperrfunktion oder alternativ Zwangsstellungsfunktion für jede Gruppe parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchtengruppen möglich. Auslesen des DALI Teilnehmerzustands über KNX. Betriebsstundenzähler als Vor- und Rückwärtszähler mit Grenzwertauswertung. Online- oder Offline-Projektierung der DALI Teilnehmer mit ETS-Plug-in. Austausch eines einzelnen defekten DALI Teilnehmers während des Betriebs ohne ETS möglich. Betrieb von Notleuchten: Geeignet für den Betrieb in Notbeleuchtungsanlagen. Ansteuerung und Überwachung von einzelbatterie- und zentralversorgten DALI Notbeleuchtungsanlagen. Unterstützung von DALI Notlichtkonvertern nach EN 62386-202 (Einzelbatteriebetriebene Notleuchten mit DALI Schnittstelle): Funktionstest, Dauerbetriebstest, eingeschränkter Dauerbetriebstest, Abfrage des Akkuladezustands. Hinweise : DALI-2 Unterstützung ab Indexstand I06. Betrieb von Notbeleuchtungsanlagen: Die gesetzlichen und normativen Vorgaben sind länderspezifisch unterschiedlich. Es ist in jedem Fall durch den Anwender Fachplaner zu prüfen, ob die spezifischen Vorgaben eingehalten werden. VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. Projektierung und Inbetriebnahme des Geräts ab ETS 4.1 (Empfehlung) oder mit der ETS 3 ab Version \""d\"".

Gerät zum Schalten und Dimmen von 16 unabhängigen Leuchtengruppen mit elektronischen DALI Vorschaltgeräten. In Verbindung mit bis zu 8 Lichtfühlern kann das Gerät nicht nur als KNX-DALI-Gateway, sondern zusätzlich als Lichtregler zur Konstantlichtregelung eingesetzt werden. 8 der 16 Leuchtengruppen können individuell in Verbindung mit dem Lichtfühler 6197/71 die Helligkeit in Innenräumen regeln. Bei Bedarf entnehmen Sie bitte die programmierbaren Funktionen aus der aktuellen Applikationsbeschreibung die Sie von unserer Internetseite www.busch-jaeger.de herunterladen können. 1 TE ? 18 mm.

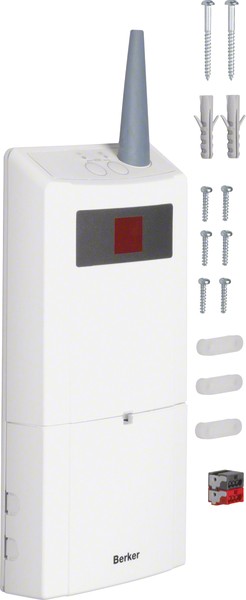

KNX-Funk/TP Gateway AP KNX Funk polarweiß, matt. KNX-Funk/TP Gateway AP, Schnittstelle zwischen KNX twisted pair Produkten und KNX-Funk Produkten, als Linienkoppler zur Erweiterung einer KNX-Anlage mit einer KNX-Funk Linie, Als Programmierschnittstelle für reinen KNX-Funk Anlagen kann der Medienkoppler nach Parametrierung entfernt werden. Niedriger Eigenenergiebedarf, Statusanzeige über 2-stelliges rotes LED-Display, größerer Funktionsumfang der KNX-Funk Geräte durch, Parametrierung mit der ETS, zur Parametrierung von KNX-Funk Geräten mit der ETS, mit Bohrschablone, Befestigungsmaterial, Zugentlastungen und Anschlussklemme.- Betriebsspannung über Bus 30 V= - Funk Sendefrequenz 868,3 MHz - Funkprotokoll KNX-Funk - Transmitter duty cycle 1 % - Empfänger-Kategorie 2 - Anzahl Funk-Kanäle Eingänge max. 512 - Anzahl Funk-Kanäle Ausgänge max. 512 - Anzahl KNX-Funk Geräte max. 250 /Anlage - Funk Sendeleistung < 25 mW - Funk Sendereichweite (Freifeld) max. 100 m - Funk-Sendereichweite (Gebäude) max. 30 m - Betriebstemperatur +0 ... +45°C - Abmessungen (B x H x T) 77 x 203 x 26,5 mm.

Gerät zum Schalten und Dimmen von 8 unabhängigen Leuchtengruppen mit elektronischen DALI Vorschaltgeräten. 4 der 8 Leuchtengruppen können individuell in Verbindung mit dem Lichtfühler 6197/71 die Helligkeit in Innenräumen regeln. In Verbindung mit bis zu 4 Lichtfühlern kann das Gerät nicht nur als KNX-DALI-Gateway, sondern zusätzlich als Lichtregler zur Konstantlichtregelung eingesetzt werden. Bei Bedarf entnehmen Sie bitte die programmierbaren Funktionen aus der aktuellen Applikationsbeschreibung die Sie von unserer Internetseite www.busch-jaeger.de herunterladen können. 1 TE ? 18 mm.

Das Gerät dient der Kopplung zweier Abschnitte einer ABB i-bus®-Linie mittels Lichtwellenleiter (LWL) zur Überbrückung größerer Entfernungen, bzw. der Vermeidung von Blitz- und Überspannungsschutzvorrichtungen bei gebäudeüberschreitender Leitungsverlegung. Zum Aufbau einer Übertragungsstrecke werden zwei Geräte benötigt.

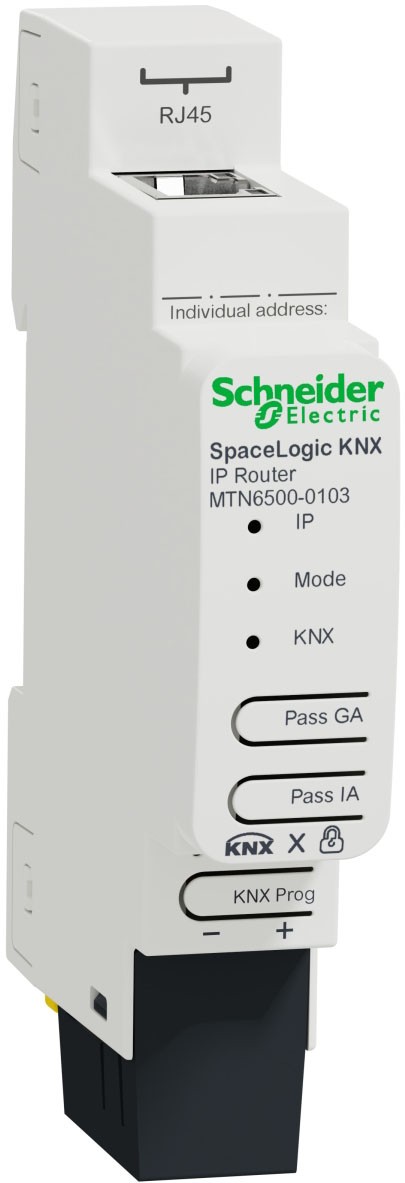

Spacelogic KNX IP Router DIN-Schiene. Der Spacelogic KNX IP Router ermöglicht die Weiterleitung von Telegrammen zwischen verschiedenen Linien über ein LAN (IP) als schnellen Backbone. Zusätzlich ist dieser KNX IP Router geeignet, einen PC an das KNX Netzwerk anzuschließen, z.B. für die ETS-Programmierung. Der KNX IP Router unterstützt die KNX Security, die in der ETS aktiviert werden kann. Als sicherer Router ermöglicht das Gerät die Kopplung von ungesicherter Kommunikation auf KNX TP an einen gesicherten IP-Backbone. Für die Schnittstellenfunktionalität (Tunneling) verhindert die KNX-Sicherheit einen unbefugten Zugriff. Der Router unterstützt bis zu 8 Tunneling-Kanäle. Für jeden Tunneling-Kanal muss eine eigene individuelle Adresse konfiguriert werden. Die IP-Adresse kann über einen DHCP-Server bzw. durch manuelle Konfiguration (ETS) bezogen werden. Dieser KNX IP Router arbeitet gemäß der KNXnet/IP-Spezifikation und nutzt den Core, das Gerätemanagement, das Tunneling und den Routing-Teil. Der Spacelogic KNX IP Router verfügt über eine erweiterte Filtertabelle für die Hauptgruppe 0 bis 31 und kann bis zu 150 Telegramme zwischenspeichern. Der Router wird über den KNX-Bus mit Strom versorgt. Eine zusätzliche Stromversorgung ist nicht erforderlich. Mit 2 integrierten Drucktasten für Testzwecke und 3 Status-LEDs. Zur Montage auf Hutschiene TH35 nach EN 60715. Der Anschluss des Busses erfolgt über eine Busanschlussklemme. Der Anschluss an das LAN-Netzwerk erfolgt über die RJ45-Buchse. Gerätebreite - 1 Modul ca. 18 mm. Hinweis - Diese Anwendung erfordert die ETS 5 oder höher. Inhalt - Mit Busanschlussklemme und Kabelabdeckung.
