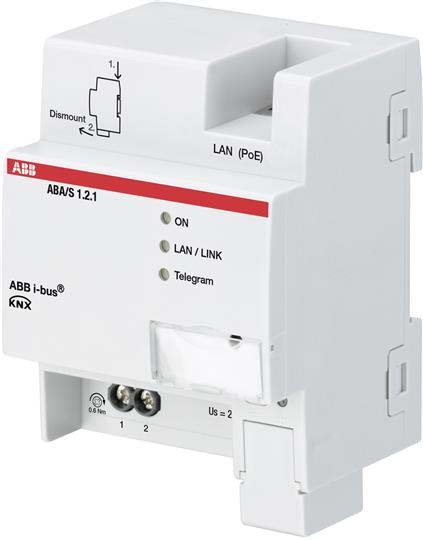

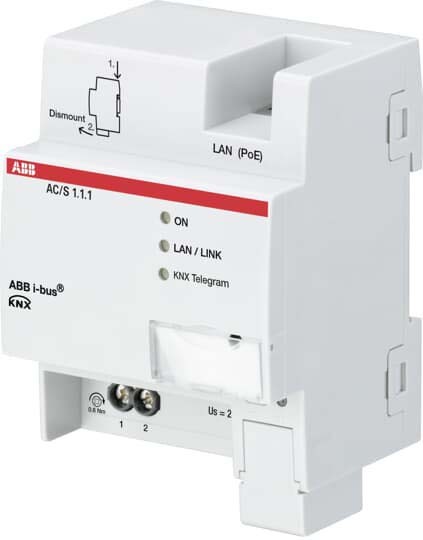

Automatisierungscontroller mit vordefinierten Automatisierungsmodulen für eine durchgängige Heizung-, Lüftung- und Klimatechnik (HLK) Automatisierung von den Primäranlagen bis zur Raumautomation zur Erreichung der Energieeffizienzziele wie EN 15232. Automationsmodule wie zum Beispiel Wärmebedarfsberechnung, Zeitpläne sowie Wertaufzeichnung. Eigene Automatisierungsmodule können mit einem grafischen Logik-Editor erstellt werden. Das Gerät besitzt zur Anzeige und Bedienung eine Weboberfläche die automatisch erzeugt wird. Integriertes BACnet/IP Gateway zur Verbindung des KNX-Systems mit der Gebäudeleittechnik und anderen übergeordneten BACnet Systemen. Bidirektionaler Datenaustausch zwischen KNX und BACnet. Die Inbetriebnahme erfolgt vollständig in der ETS Version 5.6 oder höher. Eine zusätzliche externe Software ist nicht erforderlich. Das Gerät besitzt einen KNX TP Anschluss und benötigt zum Betrieb eine Hilfsversorgung von 24 V AC/DC oder PoE.

Automatisierungscontroller mit vordefinierten Automatisierungsmodulen für eine durchgängige Heizung-, Lüftung- und Klimatechnik (HLK) Automatisierung von den Primäranlagen bis zur Raumautomation zur Erreichung der Energieeffizienzziele wie EN 15232. Automationsmodule wie zum Beispiel Wärmebedarfsberechnung, Zeitpläne sowie Wertaufzeichnung. Eigene Automatisierungsmodule können mit einem grafischen Logik-Editor erstellt werden. Das Gerät besitzt zur Anzeige und Bedienung eine Weboberfläche die automatisch erzeugt wird. Die Inbetriebnahme erfolgt vollständig in der ETS Version 5.6 oder höher. Eine zusätzliche externe Software ist nicht erforderlich. Das Gerät besitzt einen KNX TP Anschluss und benötigt zum Betrieb eine Hilfsversorgung von 24 V AC/DC oder PoE.

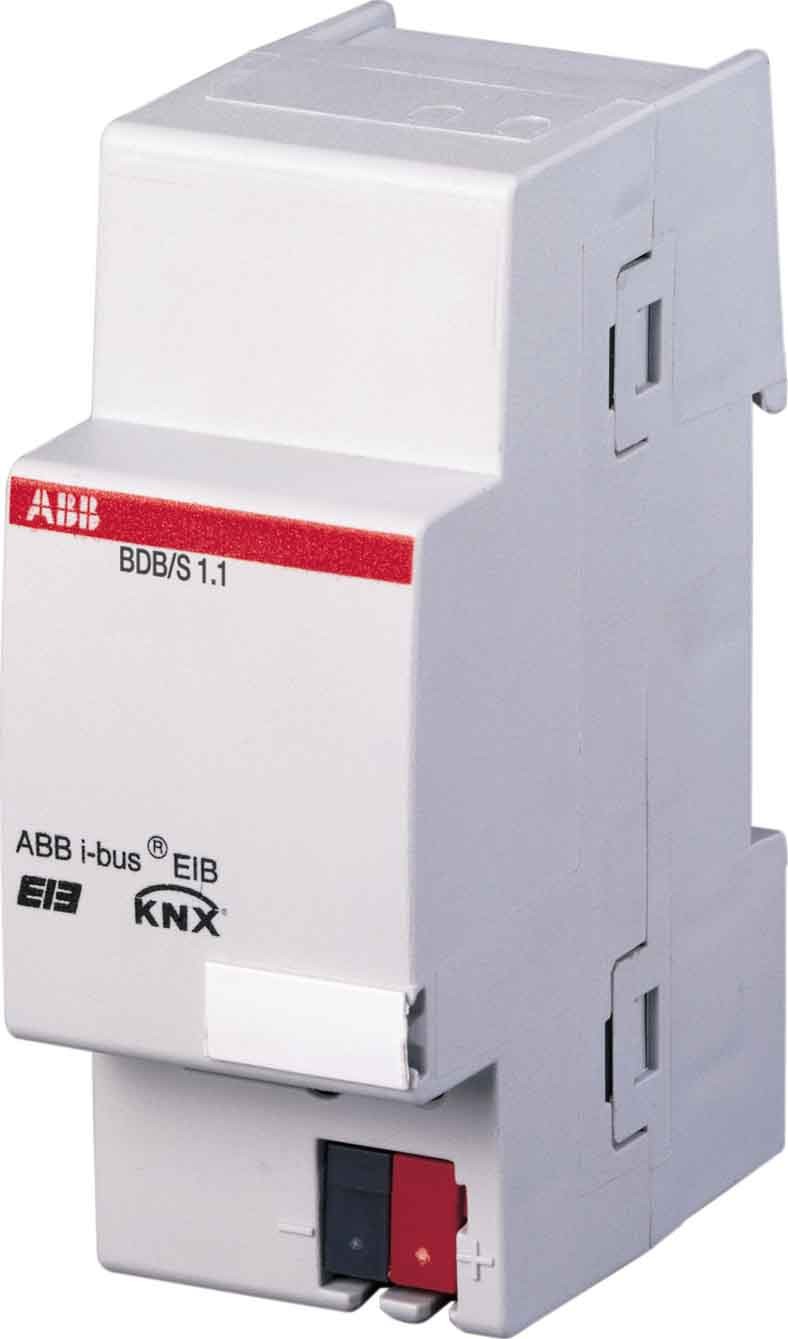

Erfasst dezentral Schaltspiele und Betriebsstunden von Geräten zur Planung von Wartungen oder Lebensdauerermittlung. Für jeden der bis zu 35 Überwachungs-Kanäle, können Grenzwerte eingestellt und bei Überschreitung Meldungen gesendet werden. Für die Betriebsstundenerfassung können Gesamtlaufzeiten oder Restlaufzeiten vorgegeben werden. Diese Werte sind über Kommunikationsobjekte änderbar. Das Gerät benötigt keine zusätzliche Spannungsversorgung, da es über den KNX Bus versorgt wird.

Ermöglicht die Erstellung umfangreicher Logikfunktionen durch die Kombination verschiedener Logik- und Zeitgatter auf einer grafischen Bedienoberfläche als Plug-in ab ETS3. Es wird keine zusätzliche Software benötigt. Es stehen 50 logische Funktionen (AND, OR und 1ausN), 50 uni- und bidirektionale Tore, 30 Zeitglieder (Ein-/Ausschaltverzögerung, Impulsdauer und Treppenlichtfunktion), 10 Vergleicher, 200 Arbeitsblätter, 250 Merker und 254 Ein-/Ausgänge zur Verfügung. Kopieren und Einfügen von Elementen ist direkt in der ETS Bedienoberfläche möglich.

Gira One Server

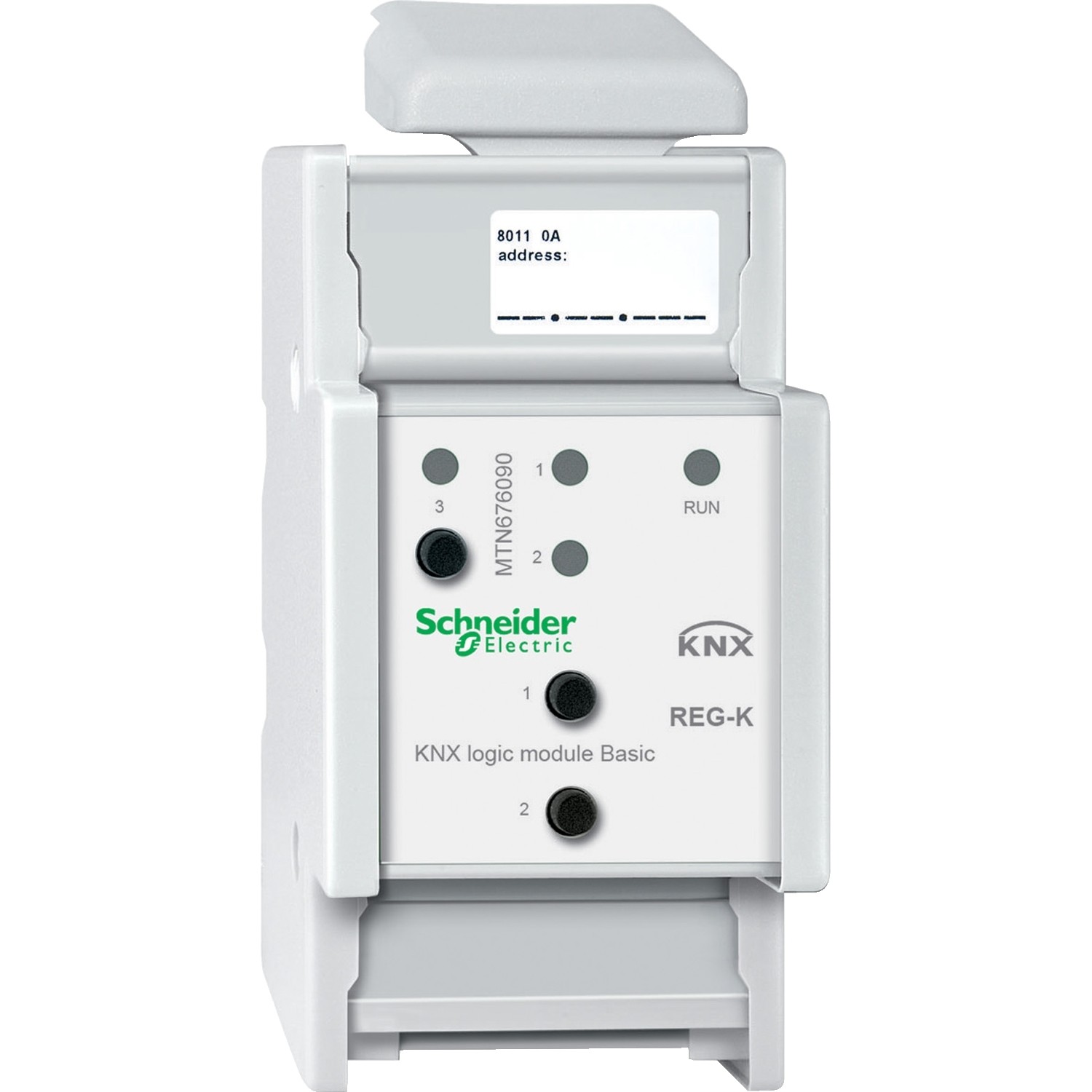

Schneider Electric KNX. Das Logikmodul dient in KNX-Anlagen als Verknüpfungs- und Steuerungsgerät. Es verfügt über 10 Verknüpfungs-, 10 Filtern/Zeit-, 8 Konverter- und 12 Multiplexerbausteine. Mit 3 frei programmierbaren Tasten und 3 Status LEDs. Diese können mit Kontroll- und Testfunktionen belegt und am Gerät bedient werden. Für die Montage auf Hutschienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme, eine Datenschiene ist nicht erforderlich. Gerätebreite: 2,5 TE entspricht ca. 45 mm. Farbe: lichtgrau.

Gira L1 REG Merkmale: Logikfunktionen: Funktionsvielfalt durch Bausteinbibliothek mit 36 Logikbausteinen (z. B. Mathematische Grundfunktionen, sonnenstandsgeführte Rollladen- und Jalousiesteuerung, Temperaturregelung, Trennwandsteuerung, Treppenhauslicht, Zufallsgenerator). Konfigurierbare Logikbausteine (z. B. frei wählbare Anzahl der Eingänge). Einfache Parametrierung von Zeitschaltuhren und Szenen: bis zu 20 Zeitschaltuhren mit jeweils 10 Schaltzeiten. bis zu 20 Szenen-Sets mit jeweils 64 Szenen. Bis zu 480 Datenpunkte in einem Projekt verwendbar (300 KNX Gruppenadressdatenpunkte, 180 frei verfügbare Gerätedatenpunkte). Interkomfunktion um Werte z. B. zwischen einem weiteren L1 oder einem X1 über Ethernet auszutauschen. Optimierte Inbetriebnahme: schnelle Projektänderung oder -aktualisierung im laufenden Betrieb ohne Geräteneustart möglich. Zwei Buchsen RJ45 mit Switch-Funktion unterstützen das einfache Durchschleifen des Patchkabels. Hohe Sicherheit: Die verschlüsselte TLS-Datenübertragung zwischen GPA und Gira L1 verhindert das Mitlesen durch Dritte. Das Geräte-Passwort schützt den Gira L1 vor Fremdzugriff. Projektsicherung: Speichern einer Projektkopie auf dem Gira L1. Inbetriebnahme: Physikalische Adresse und Applikation werden mit der KNX Inbetriebnahme-Software ETS ab der Version 4.1.8 parametriert. Die weitere Projektierung erfolgt über den Gira Projekt Assistenten (GPA). Der Gira Projekt Assistent ist kostenlos im Gira Downloadbereich verfügbar. Funktionale Erweiterungen bzw. Aktualisierungen über Firmware- und Software-Updates. Hardware für KNX Secure vorbereitet. Zukünftiges Firmware-Update erforderlich. Hinweise : Versorgung über externe DC 24 V.

Stellt umfassende Logikfunktionen bereit. Der Logikeditor ist in die ETS integriert. Bis zu 3000 Logikgatter sind möglich. Simulationsfunktion zum Testen. Eigene Funktionsblöcke können erstellt und abgespeichert werden. Hilfsspannung 24 V DC oder PoE.

Löst projektspezifische Steuerungsaufgaben und kann 3 verschiedene Funktionen gleichzeitig ausführen. Folgende Funktionen stehen jeweils zur Auswahl: Logikgatter, Tor, Zeitglied, Vervielfacher, Min/Maxwert Geber, Temperaturvergleicher, Wert umschalten, Schwellwerterfassung, Formatwandler, Szenen, Zähler, Treppenlicht.

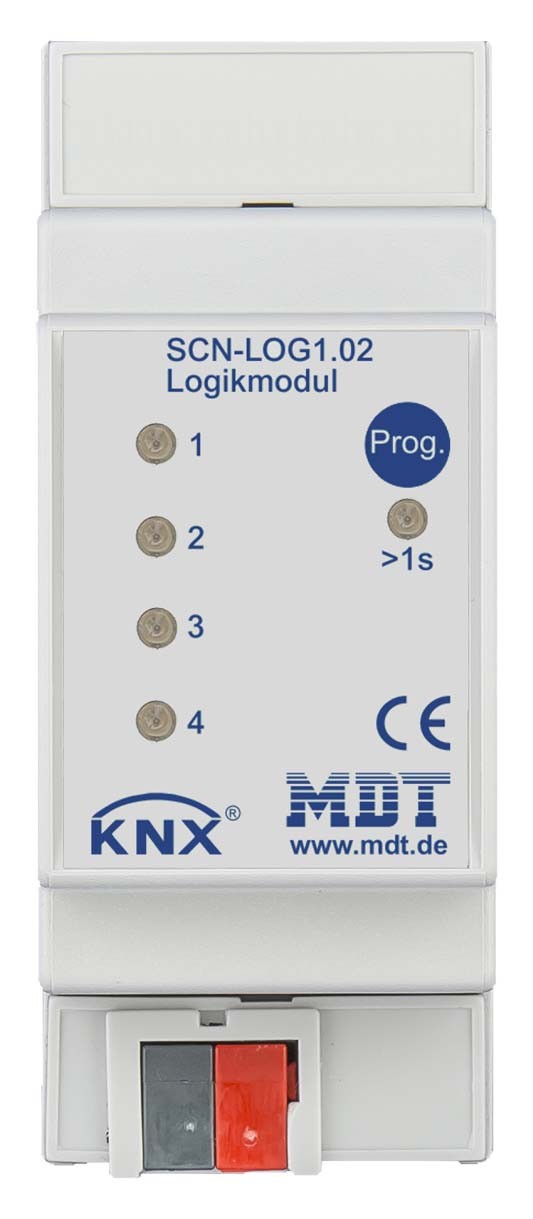

Logikmodul, 2TE, REG. Ausführung im Reiheneinbaugehäuse, mit 4 frei belegbaren LED. 24 unabhängige Funktionsblöcke frei belegbar: Universallogik mit bis zu 5 Bedingungen. Logikgatter (AND/OR/XOR) mit je 8 Eingängen. Zyklisches Senden/Abfragen von Werten. Speichern von Werten bei Busspannungsausfall. Telegrammüberwachung, Filterfunktionen. Formatwandler, Zeitfunktionen. Multiplexer/Trennwandfunktion. Min-/Max-/Mittelwert, Universalrechner. Umwandlung in PWM, Telegrammvervielfacher/Sequenzer. Schneller Download der Applikation (long frame support für ETS5).

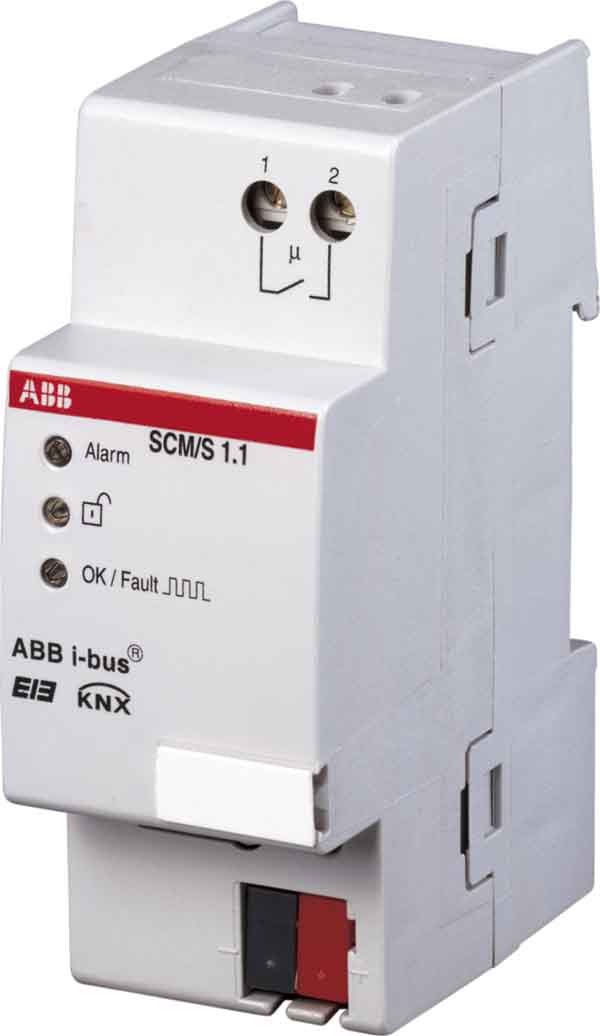

stellt Logik-Funktionen zur Verfügung, um KNX-Geräte (z.B. Sicherheitsterminals) zu einem Sicherheitssystem zu verknüpfen. Über Kommunikationsobjekte können bis zu 64 Meldegruppen überwacht werden. Die Scharfschaltung, Bedienung und Anzeige erfolgt ebenfalls über Kommunikationsobjekte. Ein frei ansteuerbarer Relaisausgang kann für den Anschluss eines Signalgebers verwendet werden. Um die Sicherheitsfunktionen auch bei Netzausfall nutzen zu können, ist eine gepufferte KNX-Spannungsversorgung nötig.

Zur Erfassung von bis zu 100 Störmeldungen, die im Baustein verarbeitet und an eine Anzeige weitergeleitet werden können. Eine optische und eine akustische Meldung können als Sammelmeldung verwendet werden. Meldungen können quittiert und Datenverluste gemeldet werden. Das Gerät unterstützt folgende in DIN 19 235 festgelegte Meldungsarten: Meldung mit Dauerlicht, Neuwertmeldung mit Einfachblinklicht, Erstwertmeldung mit Einfachquittierung, Motormeldung. Aktuelle Werte können zentral abgefragt werden.

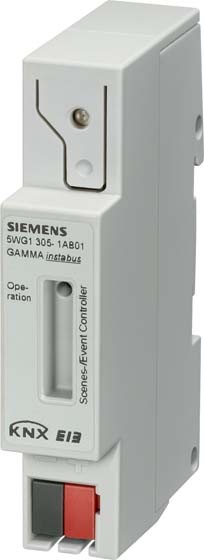

- 80 Ereignisaufträge, 8 Ereignisauslöser, Ablaufsteuerung - 1-Bit-/8-Bit-Szenensteuerung integriert, 8 Szenen einbindbar - Spannungsversorgung der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

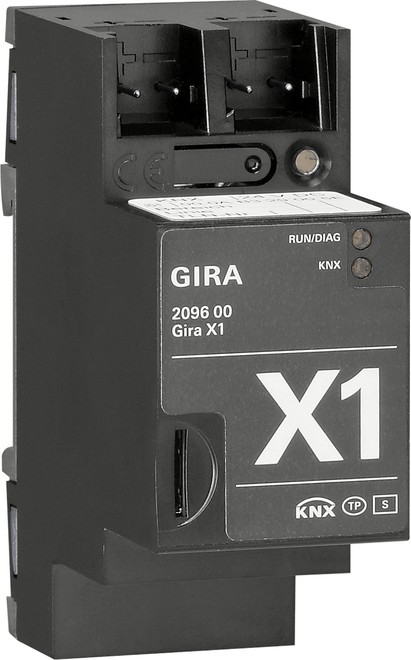

Gira X1 REG Merkmale: Visualisierungsserver für mobile Endgeräte (iOS und Android) und Logikmodul in einem Gerät. Gira Smart Home App auch für PC mit Windows(r) Betriebssystem verfügbar. Visualisierungsfunktionen: Dimmer (RGB, RGBW, Tunable White), Schalter, Taster, Jalousie und Rolllade mit und ohne Positionierung, Heizung, Klima, Szenennebenstelle, Szenenset, IP-Kamera, Statusanzeige, Wertgeber, Prozentwertgeber, Temperaturwertgeber, Saunaregelung, Audiosteuerung und Klimaanlage Pro Projekt können bis zu 250 Funktionen über die App gesteuert werden. Bis zu 250 Funktionsuhren, die der Benutzer in der App einstellen kann. In der Benutzerverwaltung können bis zu 62 Benutzer angelegt werden. Anwesenheitssimulation Sprachsteuerung (Amazon Alexa und Google Assistant) in Verbindung mit Gira S1. Anbindung an Sonos und Philips Hue, begrenzt auf maximal 30 Funktionen, bzw. maximal 5 Hue Bridge. Direkte Kommunikation mit Gira Sicherheitssystem Alarm Connect und Gira L1 um Informationen und Werte über Ethernet auszutauschen. Alarmvisualisierung für Gira Sicherheitssystem Alarm Connect Gleichzeitiger Zugriff von 10 mobilen Endgeräten auf den Gira X1. Intuitiv bedienbare App mit einer durch den Benutzer anpassbaren Benutzeroberfläche. Logikfunktionen: Funktionsvielfalt durch Bausteinbibliothek mit 36 Logikbausteinen (z. B. Mathematische Grundfunktionen, sonnenstandsgeführte Rollladen- und Jalousiesteuerung, Temperaturregelung, Trennwandsteuerung, Treppenhauslicht, Zufallsgenerator). Konfigurierbare Logikbausteine (z. B. frei wählbare Anzahl der Eingänge). Einfache Parametrierung von Zeitschaltuhren und Szenen: bis zu 50 Zeitschaltuhren mit jeweils 10 Schaltzeiten. bis zu 50 Szenensets mit jeweils 64 Szenen. Bis zu 1450 Datenpunkte in einem Projekt verwendbar (1000 KNX Gruppenadress-Datenpunkte, 450 frei verfügbare Geräte-Datenpunkte). Optimierte Inbetriebnahme: Schnelle Projektänderung oder -aktualisierung im laufenden Betrieb ohne Geräteneustart möglich. Zwei Buchsen RJ45 mit Switch-Funktion unterstützen das einfache Durchschleifen des Patchkabels. KNX Schnittstellenfunktion, um das ETS-Projekt aus der Ferne in Betrieb nehmen zu können. Auslesen des aktuellen Gira X1-Laufzeitprojekts mittels GPA. Projektsicherung: Speichern einer Projektkopie auf dem Gira X1. Inbetriebnahme: Physikalische Adresse und Applikation werden mit der KNX Inbetriebnahme-Software ETS ab der Version 4.1.8 parametriert. Die weitere Projektierung erfolgt über den Gira Projekt Assistenten (GPA). Der Gira Projekt Assistent ist kostenlos im Gira Downloadbereich verfügbar. Funktionale Erweiterungen bzw. Aktualisierungen über Firmware- und Software-Updates. Hohe Sicherheit:: Einfacher Fernzugriff mit dem Gira S1. App-Fernzugriff über integrierten OpenVPN-Server. Fernwartung über integrierten OpenVPN-Server. Das Gerätepasswort schützt den Gira X1 vor Fremdzugriff. Die verschlüsselte TLS-Datenübertragung zwischen App und Gira X1 sowie zwischen GPA und Gira X1 verhindert das Mitlesen durch Dri

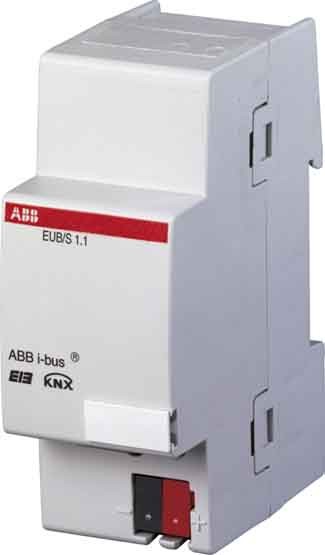

Überwacht bis zu 100 Geräte in KNX-Anlagen, die in 5 Gruppen aufgeteilt werden können. Dabei werden Busteilnehmer auf Vorhandensein und Mindestfunktionalität (senden und empfangen) überwacht. Die Überwachung kann über die physikalische Adresse oder über Gruppenadressen erfolgen. Insgesamt stehen vier verschiedene Überwachungsarten zur Verfügung. Das Gerät benötigt keine zusätzliche Spannungsversorgung, da es über den KNX Bus versorgt wird.
