Der elektromotorische Stellantrieb ST/K 1.1 ist ein proportionaler Stellantrieb zur Ansteuerung von Heizkörperventilen über ABB i-bus®. Der Stellantrieb wird auf Thermostat-Ventilunterteile (gängige Ventiladapter VA10, VA78 im Lieferumfang enthalten) montiert. Die Ansteuerung erfolgt über einen stetigen EIB / KNX-Raumtemperaturregler. Dabei wird die tatsächliche Ventilstellung durch 5 LEDs angezeigt. Ferner besitzt der elektromotorische Stellantrieb ST/K 1.1 zwei Binäreingänge, die z.B. für den Anschluss eines Präsenzkontakts und/oder Fensterkontakts verwendet werden können. Der Status dieser Eingänge kann auf den EIB / KNX gesendet werden.

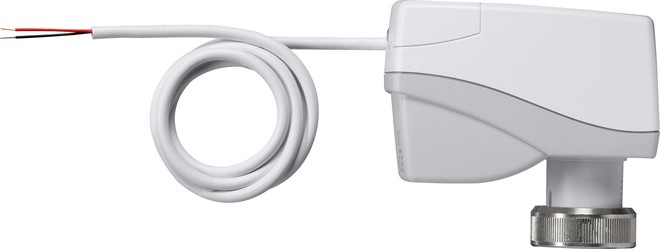

KNX Stellantrieb 3 Merkmale: Elektromotorischer Stellantrieb mit einem Binäreingang (potenzialfrei) zur Montage auf Thermostat-Ventilunterteile (Empfehlung: Heimeier) zur Regelung von Heizungs- oder Kühlsystemen. Geeignet fur die Raumtemperaturregelung z. B. an Heizkörpern, Radiatoren, Konvektoren oder Heizkreisverteilern an Fußbodenheizungen usw. Aufschrauben auf Ventilkopf. Anschluss M30×1,5 mm. Integrierter Busankoppler. Der Stellantrieb ist ein Proportionalantrieb und kann direkt (ohne zusätzlichen Busankoppler) in das KNX System integriert werden. Versorgungsspannung wird aus dem KNX System bezogen. Integrierter Temperatursensor. Integrierter Raumtemperaturregler. Mechanische Anzeige des Ventilhubs. Automatische Erkennung des Ventilhubs. Ein Eingang. Dieser ist nutzbar als Binäreingang oder zum Anschluss eines externen Temperatursensors mit den Funktionen: Schalten, Dimmen, Jalousie, als Dimmwertgeber, als Temperaturwertgeber, als Helligkeitswertgeber, als Lichtszenennebenstelle mit und ohne Speicherfunktion, als Temperaturfernfühler oder als Temperaturbegrenzer für Fußbodenheizung. Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden (Schaltbefehle sind einzeln parametrierbar), Befehl bei steigender und fallender Flanke unabhängig einstellbar (EIN, AUS, UM, keine Reaktion). Funktion Dimmen: Einflächen- und Zweiflächenbedienung, Zeit zwischen Dimmen und Schalten, Telegrammwiederholung und Stopptelegramm senden möglich. Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step oder Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar (nur bei Step - Move - Step), Lamellenverstellzeit einstellbar. Funktion Wertgeber: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich. Lichtszenennebenstelle mit oder ohne Speicherfunktion. Einsatz im Heizkreisverteiler möglich. Schutz gegen festsitzende Ventile Stellgröße (1 Bit oder 1 Byte). Zyklische Überwachung der Stellgröße. Störmeldeobjekt bei Antriebsfehler. Notbetrieb über internen Temperatursensor. 2 Zwangsstellungen oder 1 Zwangsstellung und 1 Grenzwertobjekt einstellbar. Minimale und maximale Stellgrößenbegrenzung einstellbar. Hinweise : In der Grundeinstellung passt der Stellantrieb auf Ventilunterteile der Fa. Heimeier. Für Ventilunterteile anderer Hersteller Adapter verwenden.

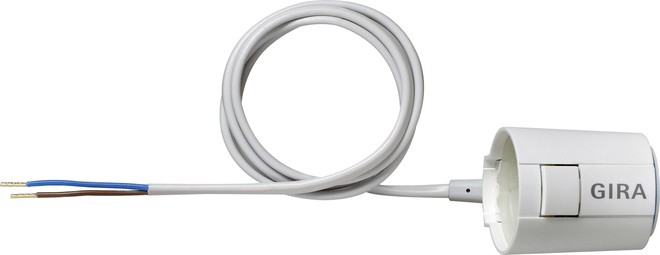

Thermischer Stellantrieb 230 V~ Merkmale: Thermischer Stellantrieb zur Betätigung von Heizungsventilen für eine Einzelraumregelung. Kompatibel zum Ventiladaptersystem und zur Anschlussleitung des Vorgängers. Zustandsanzeige geöffnet oder geschlossen. First-Open-Funktion für einfache Montage und Inbetriebnahme. Stromlos geschlossen.

Thermischer Stellantrieb 24 V~ Merkmale: Thermischer Stellantrieb zur Betätigung von Heizungsventilen für eine Einzelraumregelung. Kompatibel zum Ventiladaptersystem und zur Anschlussleitung des Vorgängers. Zustandsanzeige geöffnet oder geschlossen. First-Open-Funktion für einfache Montage und Inbetriebnahme. Stromlos geschlossen.
