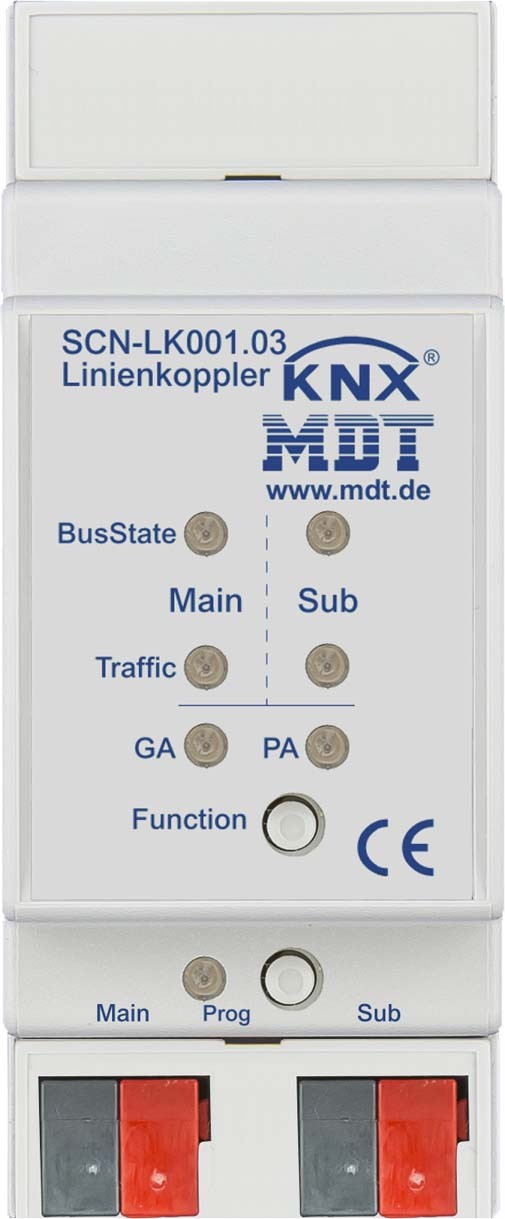

Bereichs-/ Linienkoppler mit Data Secure, 2TE, REG. Ausführung im Reiheneinbaugehäuse. Linienkoppler zur Verbindung zweier KNX Bussegmente. Ausfallsicherheit durch galvanische Trennung der Linien. Separate Busspannungsversorgung für jede Linie erforderlich. Filterfunktionen zur Verringerung der Buslast. Unterstützt erweiterte Gruppenadressen. Unterstützt KNX Data Secure (ab ETS 5.7). Schneller Download der Applikation (long frame support für ETS5).

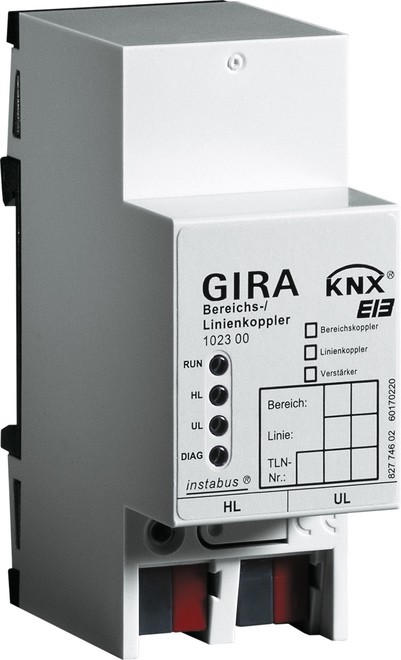

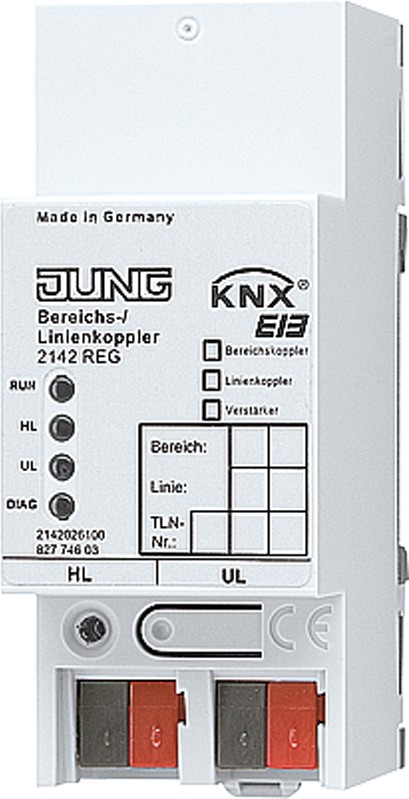

KNX Bereichs- Linienkoppler bzw. Linienverstärker REG plus Merkmale: Der Bereichs- Linienkoppler verbindet datentechnisch zwei KNX Linien miteinander und gewährleistet eine galvanische Trennung zwischen diesen Linien. Dadurch kann jede Buslinie einer KNX Installation elektrisch unabhängig von den anderen Linien betrieben werden. Unterstützung von KNX Data Secure Kommunikation (KNX Data Secure Telegramme können verarbeitet und entsprechend der Einstellungen gefiltert, weitergeleitet oder gesperrt werden). Schnelle Kommunikation zwischen KNX Produkten in Hauptlinie und Linie (Long Frame Unterstutzung ab ETS5). Bereichs- Linienkoppler: Einsatz als Bereichs- oder Linienkoppler je nach Vergabe der physikalischen Adresse und Parametrierung. Verringerung der Busbelastung durch Filterfunktion (Filtertabelle). Weiterleitung von Gruppentelegrammen parametrierbar. Wiederholungsrate bei Übertragungsfehlern. Telegrammbestätigung parametrierbar. Unterstützung des vollständig erweiterten Gruppenadressbereichs von 0 bis 31 mit den Funktionen \""sperren\"", \""ungefiltert weiterleiten\"" und \""filtern\"" in beide Kommunikationsrichtungen zwischen Haupt- und Unterlinie. Funktion \""ungefiltert weiterleiten\"" und \""sperren\"" auch für physikalisch adressierte Telegramme zwischen Haupt- und Unterlinie in beide Kommunikationsrichtungen auswählbar (Programmier- und Sabotageschutz). Funktion \""Wiederholung : ja nein\"" bei Übertragungsfehlern auf der Haupt- bzw. Unterlinie für die Telegrammart \""Broadcast\"" separat einstellbar. Telegrammbestätigung auf der Haupt- bzw. Unterlinie mit den Einstellungen \""immer\"" und \""nur bei Weiterleitung\"" separat für Gruppentelegramme und physikalisch adressierte Telegramme möglich. Für physikalisch adressierte Telegramme ist die Einstellung \""immer abweisen NACK (Not-Acknowledge)\"" auswählenbar (Programmierschutz mit Rückmeldung). Linienverstärker: Als Linienverstärker ist die Erweiterung von Linien auf max. vier Liniensegmente (max. drei parallelgeschaltete Linienverstärker pro Linie) mit jeweils bis zu 64 Teilnehmern möglich. Wiederholungsrate bei Übertragungsfehlern. Hinweise : Für jede Linie (Bereichslinie, Hauptlinie, Linie) bzw. jedes Liniensegment ist eine separate Spannungsversorgung notwendig.

- Zum Verbinden von Buslinien oder Busbereichen über ein Datennetzwerk (Ethernet 10BaseT oder 100BaseT) mit Internet Protokoll (IP) - Einsetzbar als Linien-, Bereichs- oder Netzwerkkoppler (Weltenkoppler) - Nutzung des Protokolls KNXnet/IP oder dem gesicherten Zugriff und Datenübertragung über KNXnet/IP Secure - Bis zu fünf KNXnet/IP Tunneling Verbindungen für parallelen Buszugriff der ETS und weiterer PC Software - Zuweisung der Netzwerkparameter durch den Installateur über die ETS, automatisch von einem DHCP-Dienst - 5 LEDs zur Anzeige von Betriebsbereitschaft, KNX-Kommunikation und IP-Kommunikation - Spannungsversorgung der Elektronik über Power over Ethernet gemäß IEEE 802.3af oder alternativ durch eine externe Sicherheitsspannungsquelle für AC/DC 24 V - Steckbarer Klemmblock zum Anschluss der externen Spannungsquelle - Ethernetanschluss über RJ45-Buchse - Gehäuse: Kunststoff, Farbe RAL 7035 (lichtgrau), N-Maß - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715 - Schutzart: IP 20

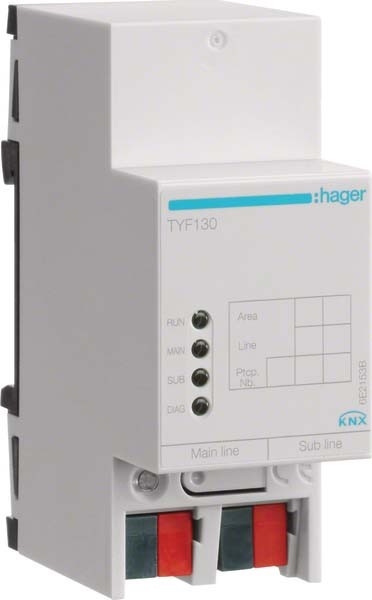

REG-Gehäuse 2 TE ETS-Produktfamilie Systemgeräte Produkttyp Linienkoppler KNX Data Secure kompatibel ab ETS 5.7.3 Funktion Der Koppler verbindet datentechnisch zwei KNX-Linien miteinander und gewährleistet eine galvanische Trennung zwischen diesen Linien. Linienkoppler LK Verbindung einer Linie mit einer Hauptlinie (HL) wahlweise mit oder ohne Filterfunktion. Der Koppler ist logisch der untergeordneten Linie zugeordnet. Bereichskoppler BK Verbindung einer Hauptlinie (HL) mit einer Bereichslinie (BL) wahlweise mit oder ohne Filterfunktion. Der Koppler ist logisch der untergeordneten Linie zugeordnet. Verstärker V Aufbereitung und Wiederholung von Telegrammen auf einer Linie, keine Filterfunktion. Unterteilung einer Linie in max. 4 unabhängige Liniensegmente (max. 3 parallelgeschaltete Linienverstärker pro Linie). Für jedes Liniensegment ist eine separate Spannungsversorgung inklusive Drossel notwendig.

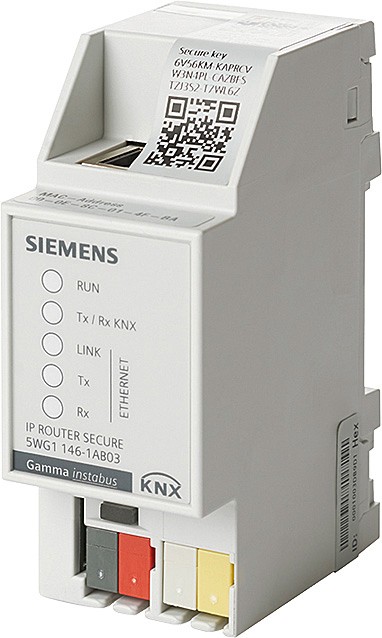

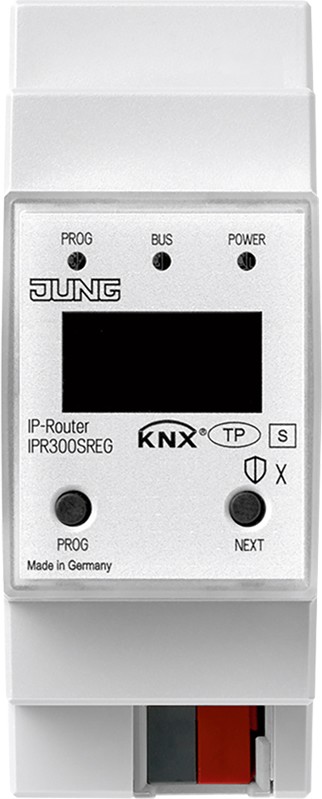

REG-Gehäuse 2 TE Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie Systemgeräte Produkttyp IP-Router Bestimmungsgemäßer Gebrauch Verbindung von KNX-Geräten mit PC oder anderen Datenverarbeitungsgeräten via IP Betrieb als KNX Bereichs-/Linienkoppler oder Datenschnittstelle Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften KNXnet/IP Routing zur Kommunikation zwischen KNX-Linien, Bereichen und Systemen über das IP-Netzwerk KNX Data Secure kompatibel ab ETS 5.7.3 KNX IP Secure kompatibel ab ETS 5.7.3 Telegrammweiterleitung und Filterung nach physikalischer Adresse oder Gruppenadresse Max. 48 Telegramme pro Sekunde im Modus IP Secure LED-Anzeige für KNX-Kommunikation, Ethernet-Kommunikation und Programmiermodus Konfiguration über ETS, Telnet oder separatem Softwaretool SNTP-Server, gepuffert Inbetriebnahme mit Display-Unterstützung Max. 8 Verbindungen zu IP-Endgeräten, z.B. zum gleichzeitigen Visualisieren und Konfigurieren Ausfallmeldung des KNX-Systems an IP-System Galvanische Trennung zwischen KNX und IP-Netzwerk Leistungsaufnahme max. 1 W

Linien-/Bereichskoppler, KNX. Zur Verbindung zweier KNX-Buslinien, wobei die Signalübertragung galvanisch getrennt erfolgt. Der Linien- und Bereichskoppler dient als Datenflussfilter für übergreifende Bustelegramme und kann in Verbindung mit der ETS mit Gruppenadressen von 0 bis 31 konfiguriert werden. Zusätzlich dient er auch als Signalverstärker. Bei Überschreitung der max. Linienlast muss ein zusätzlicher Linienkoppler inklusive Spannungsversorgung eingesetzt werden.

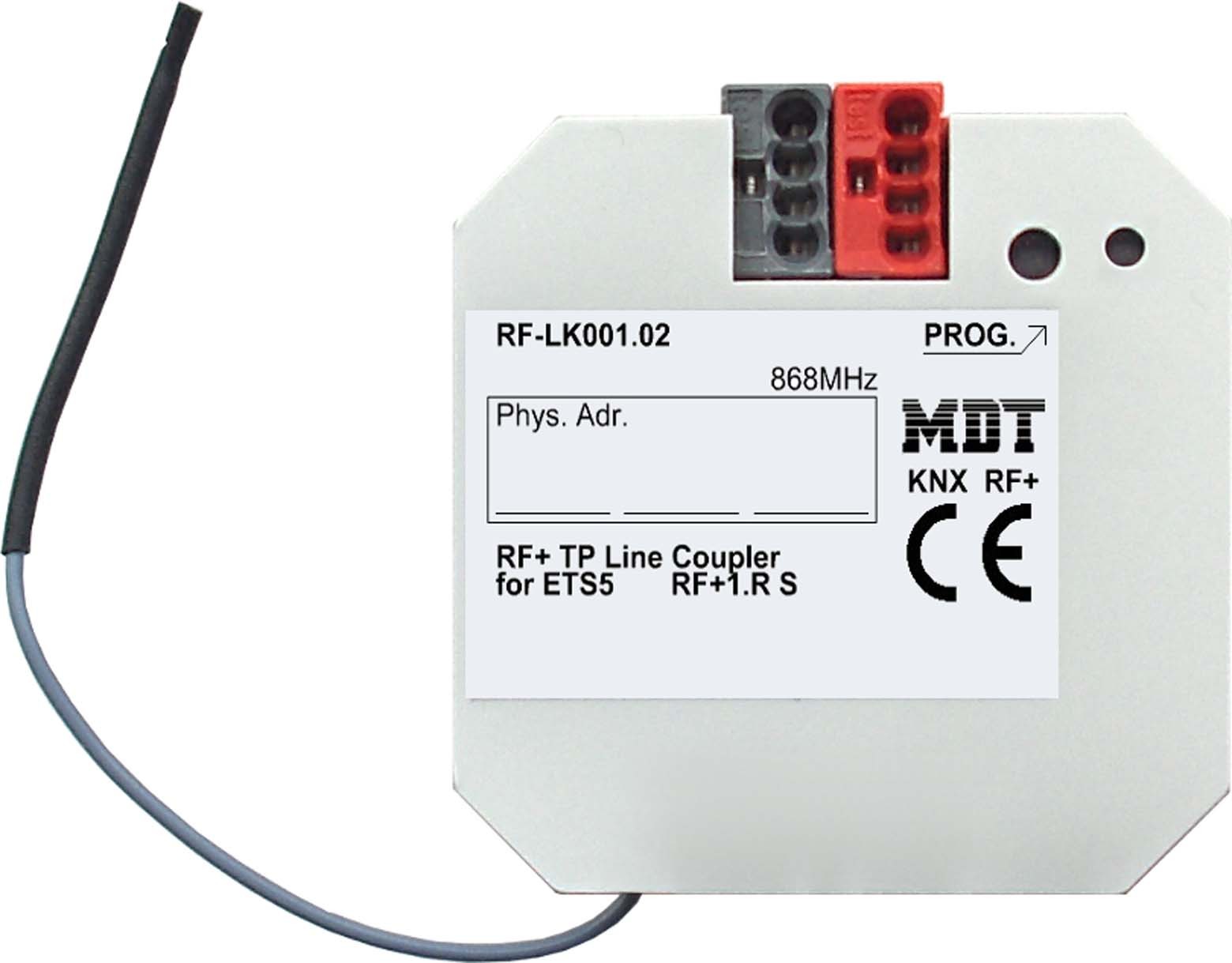

KNX RF+ Funk Linienkoppler, UP. Montage in Schalterdose. Integrierter Busankoppler. Für den Betrieb innerhalb der EU, 868MHz. KNX RF+ Funk Linienkoppler zur Anbindung von MDT KNX RF+ Geräten, z.B. MDT Taster RF+ oder MDT Glastaster RF+. Neues KNX RF+ Protokoll im Systemmode. Inbetriebnahme mit ETS5. Kompatibel zur neuen KNX RF+ Funk Spezifikation. Filterfunktionen zur Verringerung der Buslast. Montage in Schalterdose. Abmessungen (B x H x T): 41mm x 41mm x 22mm. Integrierter Busankoppler.

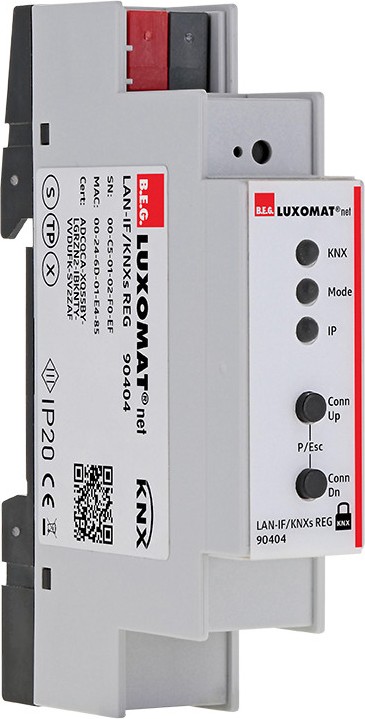

Dient als sichere Schnittstelle zwischen einem LAN (IP, Ethernet) und KNX, Kann als Programmierschnittstelle für die ETS verwendet werden, Als KNX Secure Interface (Tunneling) verhindert das Gerät den unbefugten Zugriff auf das System, Bis zu 8 Verbindungen gleichzeitig, Die Security-Option kann in der ETS aktiviert bzw. deaktiviert werden., Die LEDs zeigen Betriebszustände sowie Kommunikationsfehler am Bus an

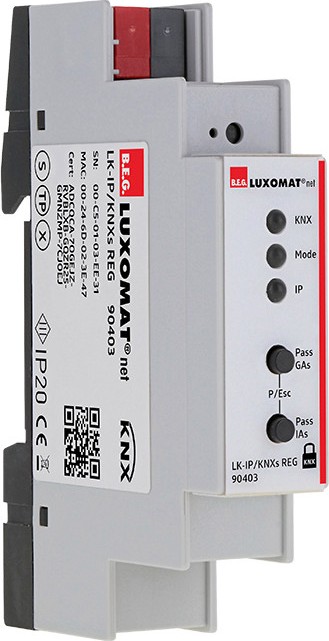

Ermöglicht die sichere Weiterleitung (Routing) von Telegrammen zwischen verschiedenen Linien über ein LAN (IP, Ethernet) als schnellen Backbone., Als Secure Router ermöglicht das Gerät die Kopplung nicht gesicherter Kommunikation auf einer KNX TP Linie mit einem sicheren IP-Backbone, Besitzt eine erweiterte Filtertabelle für Hauptgruppe 0 bis 31 und kann bis zu 150 Telegramme zwischenspeichern, Das Gerät dient zudem als sichere Schnittstelle zwischen IP (Ethernet) und KNX und kann als Programmierschnittstelle für die ETS verwendet werden, Als KNX Secure Interface (Tunneling) verhindert das Gerät den unbefugten Zugriff auf das System, Mit dem Gerät kann von jedem Punkt im LAN auf den KNX Bus zugegriffen werden, Die Security-Option kann in der ETS aktiviert bzw. deaktiviert werden., Die LEDs zeigen Betriebszustände sowie Kommunikationsfehler am Bus an

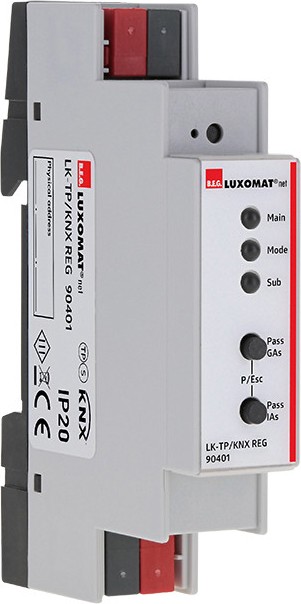

Linienkoppler in kompakter Bauweise. Er verbindet zwei KNX-Segmente über Twisted Pair, z.B. eine KNX-Linie mit einem KNX-Bereich, Das Gerät besitzt eine erweiterte Filtertabelle für Hauptgruppe 0...31 und gewährleistet eine galvanische Trennung zwischen den Linien, Der Koppler unterstützt Longframes und ist kompatibel mit der ETS(R) Software ab ETS4.2, Die Taster auf der Frontseite ermöglichen, die Telegrammfilter für Testzwecke zu deaktivieren, Die LEDs zeigen Betriebszustände sowie Kommunikationsfehler am Bus an

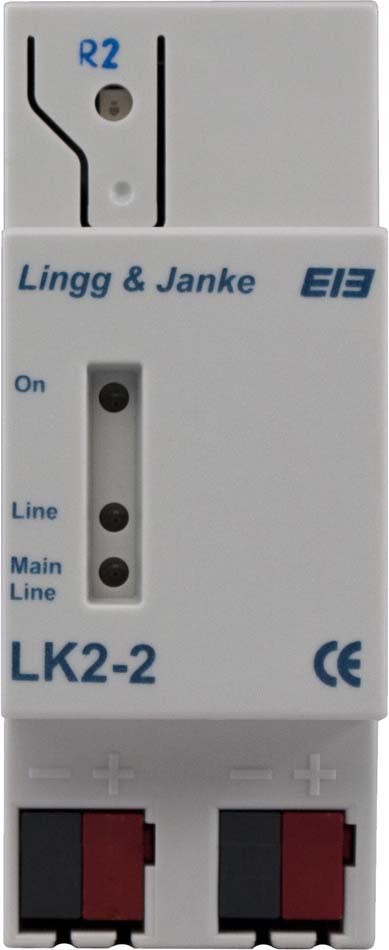

- Zum Datenaustausch zwischen zwei KNX-Buslinien mit bis zu 64 Byte umfassenden Telegrammen - Einsetzbar als Linienkoppler zur Kopplung einer Linie an eine Hauptlinie, Bereichskoppler zur Kopplung einer Hauptlinie an die Bereichslinie oder Linienverstärker (Repeater) zur Kopplung von zwei Segmenten derselben Linie (nicht für LTE-Adressierung), mit galvanischer Trennung der beiden Buslinien - Ladbare Filtertabelle zur Steuerung des Datenaustausches zwischen den beiden Buslinien - Zusätzlich ladbare Filtertabelle für Telegramme mit LTE-Adressierung - Erkennen und Melden einer Kommunikationsstörung auf der untergeordneten Linie an die übergeordnete Linie - 3 LEDs zur Anzeige der Betriebsbereitschaft sowie eines Telegramm-Empfangs pro Linie - Spannungsversorgung aus der Hauptlinie - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715 - Busanschluss zur Linie und zur Hauptlinie jeweils über Busklemme

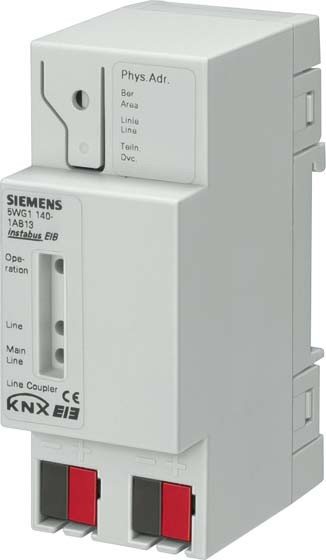

Linienkoppler KNX, Busanschlussklemmen für Hauptlinie und untergeordnete Linie, Galvanische Trennung der Linien, Innerhalb der Linie als Linienverstärker(Repeater) einsetzbar, 2 TE

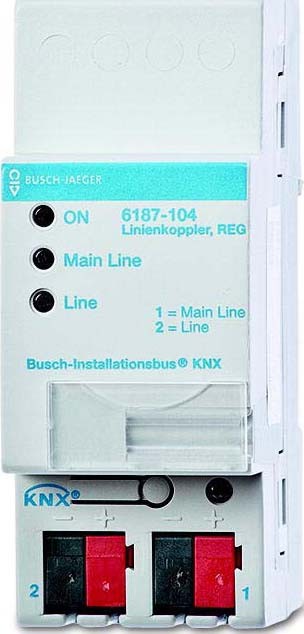

Zur Kopplung von Linie/Hauptlinie oder Hauptlinie und Bereichslinie, auch als Linienverstärker einsetzbar. Kontaktierung über KNX-Busanschlussklemme.

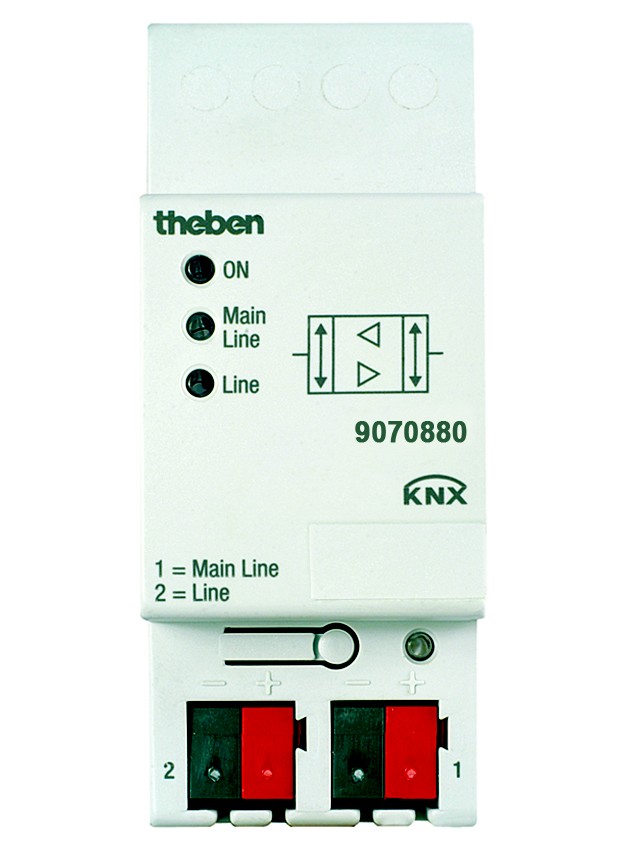

Als Linienkoppler und Bereichskoppler eingesetzbar, als Linienkoppler verbindet er eine KNX/EIB-Linie mit der Hauptlinie, als Bereichskoppler verbindet er eine Hauptlinie mit einer Bereichslinie, hierbei werden die jeweiligen Linien galvanisch getrennt. Über eine Filtertabelle können die Telegramme, die den Koppler passieren, bestimmt werden, die Hauptlinie und die untergeordnete Linie werden über eine Busklemme angeschlossen, Versorgungsspannung: 29V über EIB, Schutzart IP 20

Der ABB i-bus® KNX Linienkoppler LK/S 4.2 ist ein Reiheneinbaugerät mit 2 TE Modulbreite. Er wird als Linien-/Bereichskoppler oder Linienverstärker eingesetzt. Als Linienkoppler verbindet der LK/S eine Linie mit einer Hauptlinie, als Bereichskoppler eine Hauptlinie mit einer Bereichslinie. Hierbei sorgt er für eine galvanische Trennung. In Verbindung mit der ETS4 können die Gruppenadressen der Hauptgruppen 14...31 gefiltert werden.

Spacelogic KNX-Koppler auf DIN-Schiene. Zur logischen Verbindung und galvanischen Trennung von Linien und Bereichen. Das Gerät unterstützt KNX Security. Diese Option kann in der ETS aktiviert werden. Als sicherer Linienkoppler ermöglicht das Gerät die Weiterleitung von gesicherter und ungesicherter Kommunikation. Zusätzlich ist der Zugriff auf das Gerät selbst (z.B. für einen Download) durch KNX Security geschützt. Das Gerät verfügt über eine Filtertabelle (8k Bytes) und sorgt für eine galvanische Trennung zwischen den Linien. Der Koppler unterstützt KNX Longframes und ist kompatibel mit der ETS 5 Software. Mit 2 integrierten Tastern für Testzwecke und 3 Status-LEDs. Zur Montage auf Hutschienen TH35 nach EN 60715. Der Anschluss des Busses erfolgt über Busanschlussklemmen. KNX Softwarefunktionen - Das Gerät kann als Bereichs-/Linienkoppler oder als Repeater zur Bildung von Liniensegmenten in bestehenden oder neuen KNX-Systemen eingesetzt werden. Die Funktion als Koppler oder Repeater ist parametrierbar. Funktionen als Koppler - Einsatz als Bereichs- oder Linienkoppler in Abhängigkeit von der physikalischen Adresse. Reduzierung der Buslast durch die Filterfunktion (Filtertabelle). Unterstützung des vollen Adressbereichs (Gruppe 0-31) mit Filterfunktion. Die Weiterleitung von individuell adressierten Telegrammen (Subline - Mainline, Mainline - Subline) ist parametrierbar. Die Weiterleitung von Gruppentelegrammen (Unterleitung - Hauptleitung, Hauptleitung - Unterleitung) ist parametrierbar. Telegrammwiederholungen bei Übertragungsfehlern getrennt für Gruppentelegramme, Broadcast-Telegramme und physikalisch adressierte Telegramme parametrierbar. Die Telegrammbestätigung für Gruppentelegramme und physikalisch adressierte Telegramme ist separat parametrierbar. Funktion als Repeater - Erweiterung einer Linie in Segmente. Telegrammwiederholungen bei Übertragungsfehlern getrennt für Gruppentelegramme, Broadcast-Telegramme und physikalisch adressierte Telegramme parametrierbar. Gerätebreite - 1 Modul ca. 18 mm. Hinweis - Diese Anwendung erfordert die ETS 5 oder höher. Inhalt - Mit 2 Busanschlussklemmen und 2 Kabelabdeckungen.
