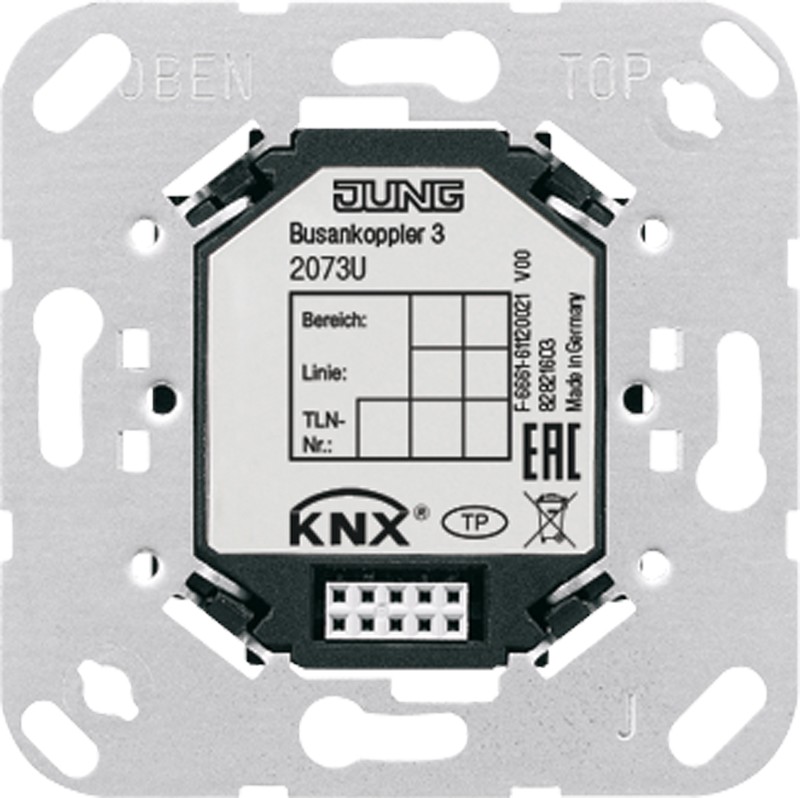

Einsatz KNX Busankoppler 3 mit externem Fühler Merkmale: Der Busankoppler 3 stellt die Verbindung zwischen dem KNX System und einem KNX Anwendungsmodul her. Die Kombination aus dem Busankoppler 3 und einem Anwendungsmodul ergibt eine funktionale Einheit. Im ETS-Projekt wird diese Einheit in Form des Applikationsprogramms des Anwendungsmoduls projektiert. Am Busankoppler 3 mit externem Fühler kann zusätzlich ein Temperaturfernfühler angeschlossen werden. Ein Raumtemperaturregler kann dadurch die Temperatur an einer zusätzlichen Messstelle aufnehmen. Hinweise : Der Fernfühler funktioniert nur in Kombination mit einem Tastsensor 3 Plus.

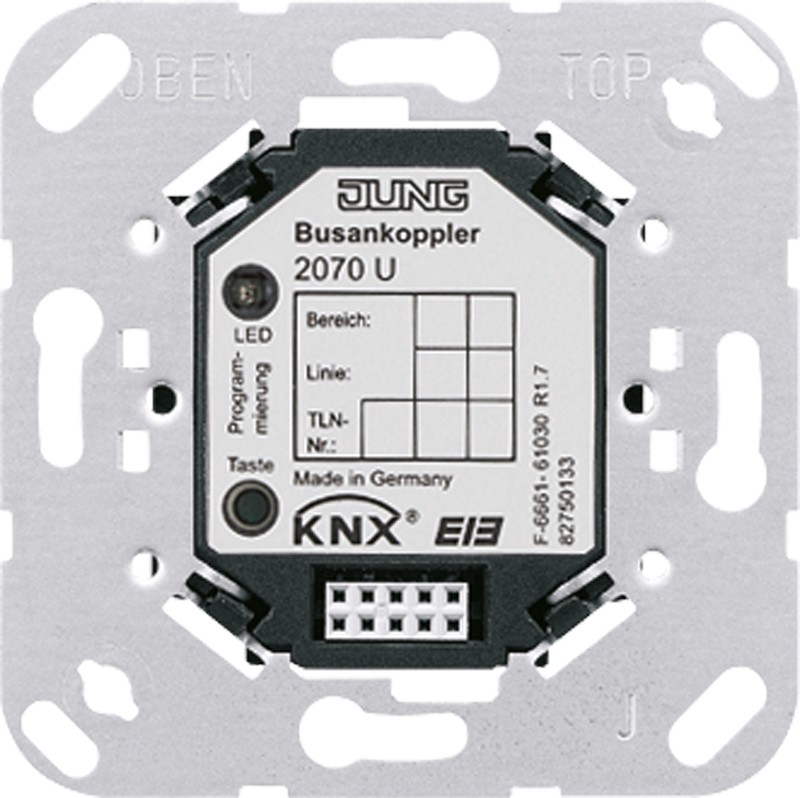

Einsatz KNX Busankoppler 3 Merkmale: Der Busankoppler 3 stellt die Verbindung zwischen dem KNX System und einem KNX Anwendungsmodul her. Die Kombination aus dem Busankoppler 3 und einem Anwendungsmodul ergibt eine funktionale Einheit. Im ETS-Projekt wird diese Einheit in Form des Applikationsprogramms des Anwendungsmoduls projektiert.

(Schraubbefestigung, ohne Befestigungskrallen) ETS-Produktfamilie Systemgeräte Produkttyp Busankoppler Bestimmungsgemäßer Gebrauch Ankoppeln von Unterputz-Anwendungsmodulen an KNX-Systeme Montage in Gerätedose nach EN 60670-1 KNX Medium: TP1 Nennspannung KNX: DC 21 ... 32 V SELV Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Schutzklasse: III

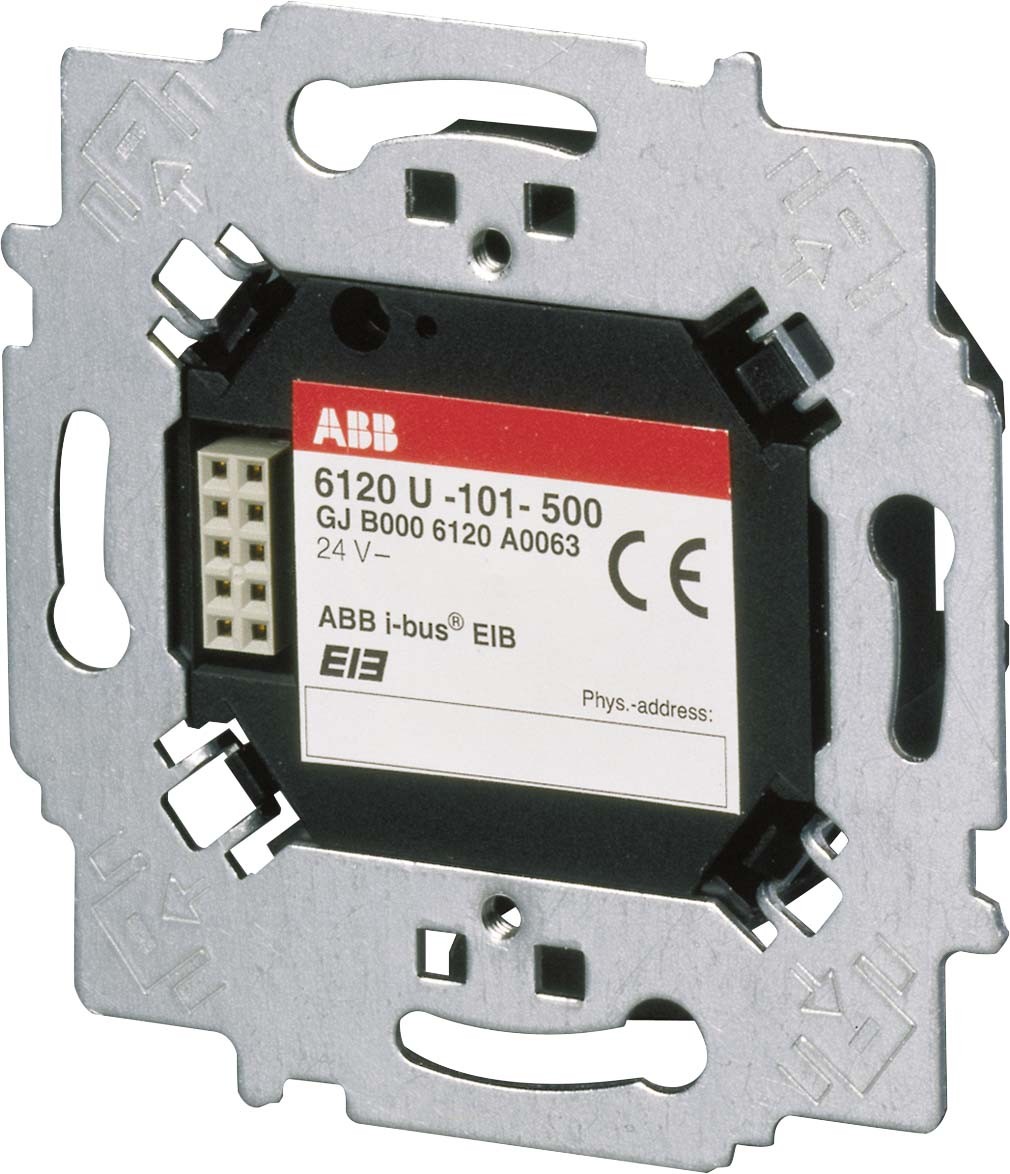

- Zum Anschluss von Busendgeräten an die Buslinie - 10-polige BTI-Buchsenleiste (BTI - Bus Transceiver Interface) zum Aufstecken eines Busendgerätes - Einbau in UP-Gerätedosen mit Durchmesser 60 mm und Tiefe 40 mm - Schraubbefestigung - Busanschluss über Busklemme

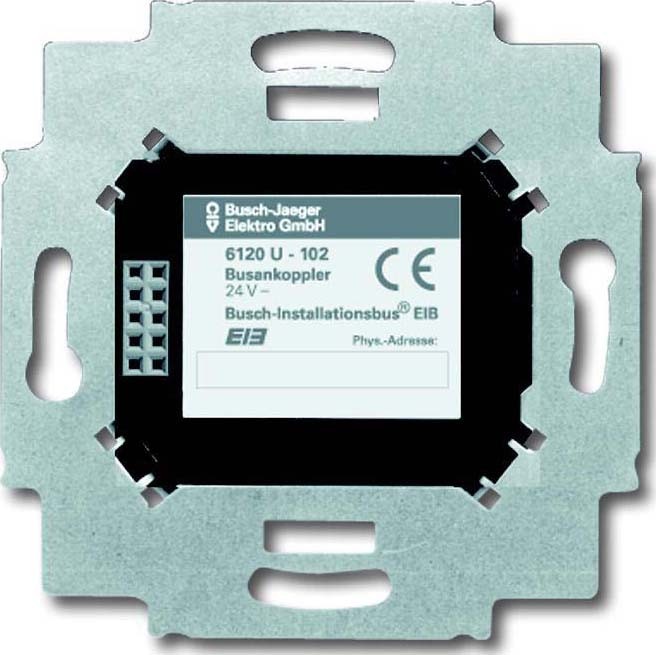

Für Busch-priOn® Grundträger 1-fach 6346/10-10x und Bedienelemente 6122/0x-xxx, 6124/0x-xxx, 6125/0x-xxx, 6126/0x-xxx, 6127/0x-xxx, 6128/0x-xxx, 6129/0x-xxx. Der Busanschluss erfolgt über die beiliegende Busklemme. Bei Bedarf entnehmen Sie bitte die programmierbaren Funktionen aus der aktuellen Applikationsbeschreibung die Sie von unserer Internetseite www.busch-jaeger.de herunterladen können.

Für Busch-priOn® Grundträger 1-fach 6346/10-10x und Bedienelemente 6122/0x-xxx, 6124/0x-xxx, 6125/0x-xxx, 6126/0x-xxx, 6127/0x-xxx, 6128/0x-xxx, 6129/0x-xxx. Der Busanschluss erfolgt über die beiliegende Busklemme.

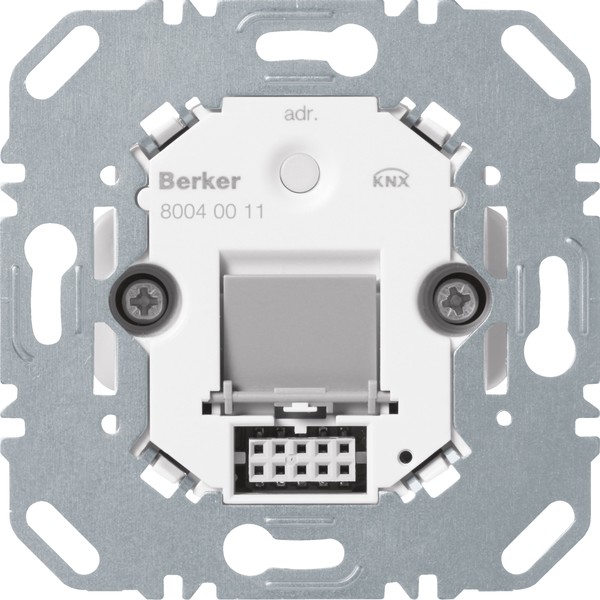

Busankoppler UP KNX. Busankoppler Up, Schnittstelle zwischen Anwendermodul und Busleitung. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme. Für Schraubbefestigung über Tragplatte oder integrierte Befestigungskrallen, Anschlussklemmen für externen Temperaturfühler. Für die Inbetriebnahme mit ETS 4 oder 5 und System easy.

Busankoppler UP KNX, 10 Stück

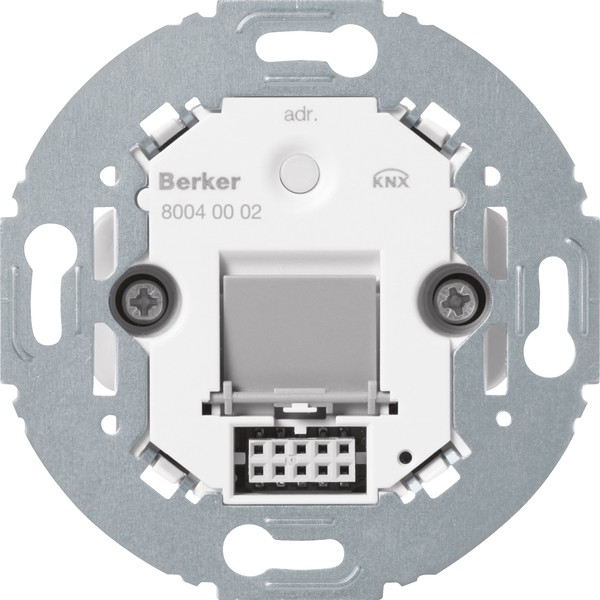

Busankoppler mit rundem Tragring UP KNX. Busankoppler Up, Schnittstelle zwischen Anwendermodul und Busleitung. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme. Für Schraubbefestigung über Tragplatte oder integrierte Befestigungskrallen, Anschlussklemmen für externen Temperaturfühler. Für die Inbetriebnahme mit ETS 4 oder 5 und System easy.

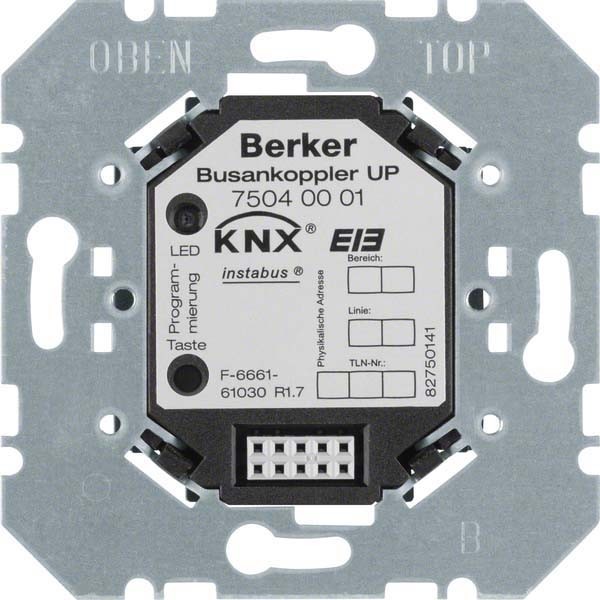

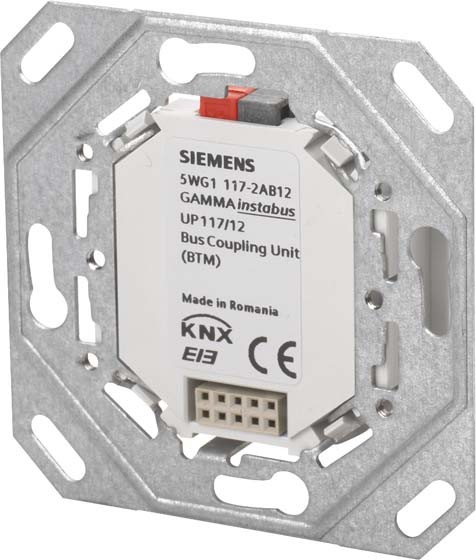

Busankoppler Up KNX. Busankoppler Up, Schnittstelle zwischen Anwendermodul und Busleitung. Für die Montage in handelsübliche 58 mm Schalterdosen. Montage ohne Krallen, über Tragring mittels Geräteschrauben. Der Busankoppler Up ist eine KNX-Komponente im Up-Gehäuse mit Tragring. Er stellt die mechanische, elektrische und datentechnische Schnittstelle zwischen den Anwendermodulen und der Busleitung dar. Durch Programmierung mit einer Applikation (Software) können Telegramme erzeugt und gesendet bzw. empfangen und ausgewertet werden. Der Busankoppler ist für die Installation in handelsübliche 58 mm Up-Schalterdosen dimensioniert. Die Montage erfolgt über einen Tragring mittels der Geräteschrauben der Schalterdose. Für den Anschluss der Busleitung wird eine Anschlussklemme benötigt. Der Busankoppler Up ist für den Anschluss von Anwendermodulen aller verfügbaren Berker-Designs geeignet. Anwendermodul und Busankoppler müssen von gleichem Fabrikat sein.

Einsatz KNX Busankoppler Merkmale: Der Busankoppler ist die Schnittstelle zwischen dem Bus und dem KNX Anwendungsmodul wie z. B. Info-Display, Datenschnittstelle RS232, Automatikschalter. Die Busankopplung kann Telegramme empfangen, aussenden und auswerten. Die Busankopplung enthält die Adressen, das Systemprogramm und auch anwenderspezifische Programme. Freigabe der Programmierung der physikalischen Adresse durch Betätigen der Programmiertaste. Zustandsanzeige durch rote Programmier-LED. Hinweise : Nur für Gerätedose mit Schraubbefestigung geeignet.

(Schraubbefestigung, ohne Befestigungskrallen) Bestimmungsgemäßer Gebrauch Ankoppeln von Automatikschaltern (Art.-Nrn.: ..3181.., ..3281..) an KNX-Systeme Montage in Gerätedose mit Abmessungen nach DIN 49073 KNX Medium: TP 256 Nennspannung KNX: DC 21 ... 32 V SELV Umgebungstemperatur: -25 ... +55 °C Lager-/Transporttemperatur: -25 ... +70 °C Schutzklasse: III

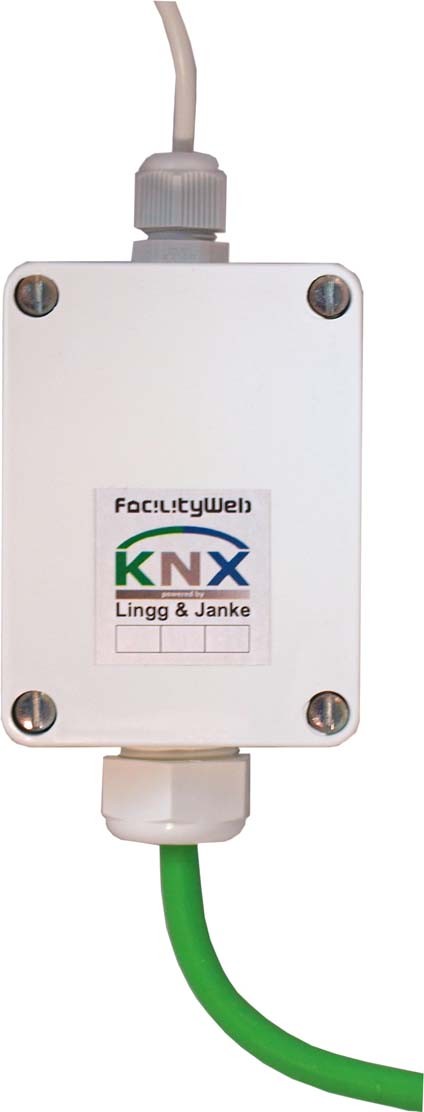

KNX Schnittstellen für das herstellerübergreifende Einbinden von Gas-, Wasser- und Wärmenmengenzähler an den KNX Bus, integrierter Datenlogger für Werte, Schwellen und Sollwerte per Browser verstellbar, HTTP-Protokoll Homepage direkt aus dem Gerät

KNX Schnittstellen für das herstellerübergreifende Einbinden von Gas-, Wasser- und Wärmenmengenzähler an den KNX Bus, integrierter Datenlogger für Werte, Schwellen und Sollwerte per Browser verstellbar, HTTP-Protokoll Homepage direkt aus dem Gerät

KNX Schnittstellen für das herstellerübergreifende Einbinden von Gas-, Wasser- und Wärmenmengenzähler an den KNX Bus, integrierter Datenlogger für Werte, Schwellen und Sollwerte per Browser verstellbar, HTTP-Protokoll Homepage direkt aus dem Gerät

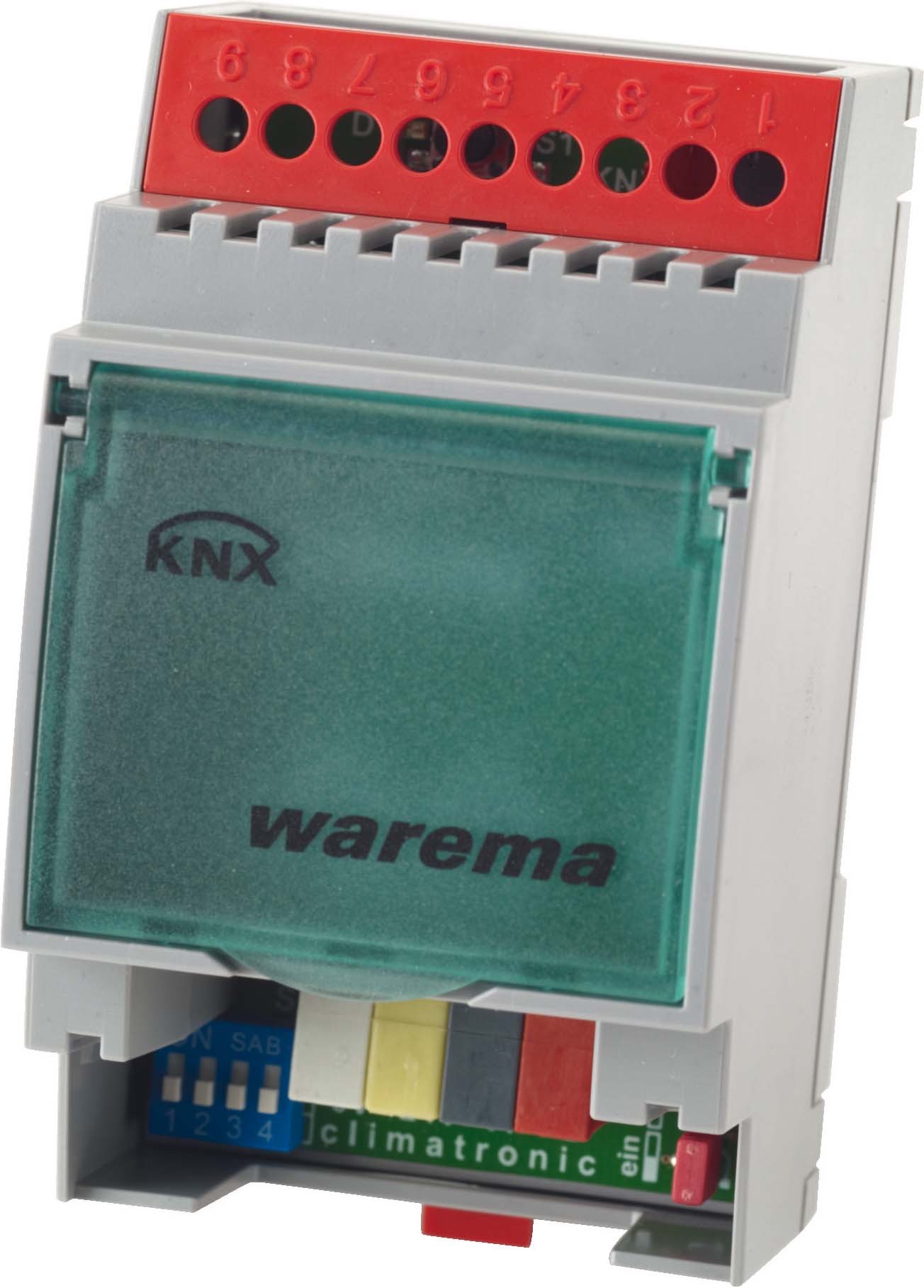

Hardware zum Einsatz eines WAREMA climatronic® Bediengeräts als Zentrale in einem KNX Bussystem. Wetterzentrale für KNX Bussysteme zum Bedienen und Parametrieren der Komfort- und Sicherheitsfunktionen ohne ETS. Die Informationen 12x Helligkeit/ 12x Windgeschwindigkeit/ Windrichtung/ Globalstrahlung/ Niederschlag/ Außentemperatur/ Uhrzeit, Datum werden von bis zu 3 WAREMA climatronic® Wetterstationen an KNX Geräte gesendet. Das WAREMA climatronic® Bediengerät besitzt einen integrierten Temperatur- und Luftfeuchtesensor, sowie eine sonnenstandsabhängige Lamellennachführung für Raffstoren. Änderungen sind auch ohne ETS möglich. Die Bedienoberfläche ist in mehreren Sprachen (Deutsch, Englisch, Italienisch, Französisch, Norwegisch) verfasst. Die Projektdaten werden auf einer SD Karte gesichert. Ermöglicht das Senden von den Befehlen Behanglänge, Lamellenwinkel, Hoch/Tief, Sicherheitstelegramm für Wind/ Eis/Regen, Positionsfreigabe, Komfortfunktion, Automatik Status an 16 Gruppen. Es besteht die Möglichkeit zur Erweiterung auf 64 Gruppen. Ermöglicht das Senden von Dimmbefehlen und An/Aus, Status Abwesenheit/Urlaub/Automatik, Szenen. Der Empfang von Telegrammen ist für Automatik Ein/Aus, Abwesenheit, Urlaub, GLT gegeben.

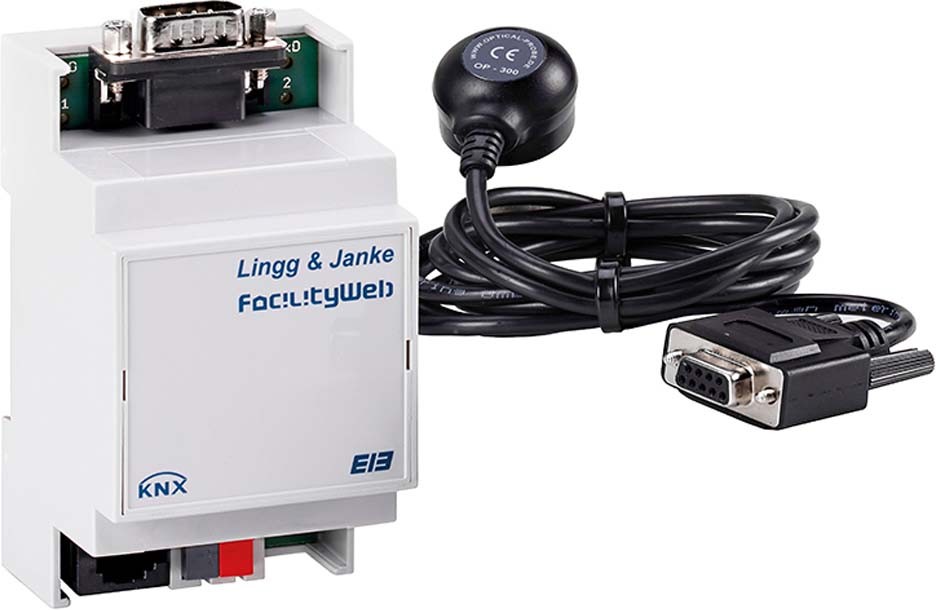

Bestehend aus einem optischen Lesekopf mit RS232 Stecker und dem KNX Interface in einem REG Gehäuse, zum Auslesen der Daten von unterschiedlichen Protokollen der eHZ-Schnittstelle, abhängig von dem Protokoll, das der jeweilige eHZ Hersteller bereitstellt, können die Werte wie Zählerstände T1/T2, Zählerstände Bezug / Lieferung, Leistung, Spannung und Strom ausgelesen werden, die Zählerdaten können über einen Netzwerkkoppler direkt mittels Web-Browser ausgelesen werden oder per FTPProtokoll per Download zur Weiterverarbeitung und Abrechnung übertragen werden

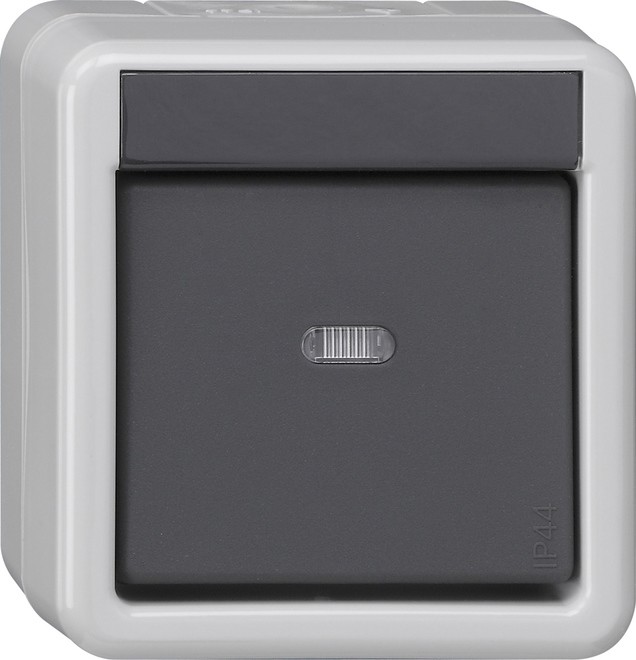

KNX Taster-Busankoppler WG AP 1fach mit Kontrollfenster und 1-Punkt-Bedienung Grau Der Taster-Busankoppler ist die Schnittstelle zwischen dem KNX System und dem Anwender. Merkmale: Tastenfunktion: Schalten, Dimmen, Jalousie, Wertgeber 1 Byte und Szenennebenstelle. Funktion Schalten: Befehl beim Drücken und Loslassen der Tasten parametrierbar (EIN, AUS, UM, keine Reaktion). Funktion Dimmen: Befehl beim Drücken der Tasten parametrierbar (Heller-EIN, Dunkler-AUS, Heller- bzw. Dunkler-UM, Heller-UM, Dunkler-UM, keine Reaktion). Funktion Jalousie: Befehl beim Drücken der Tasten parametrierbar (AUF, AB, keine Reaktion). Funktion Wertgeber 1 Byte: Funktionsweise konfigurierbar. Funktion Szenennebenstelle: Funktionsweise konfigurierbar (mit oder ohne Speicherfunktion bei langem Tastendruck). Bei 1-Punkt-Bedienung (schräg stehende Wippe) kann die Wippe nur einseitig (unten) bedient werden. Taster-Busankoppler im System Wassergeschützt Aufputz (IP44). Funktionen der Status-LED: Rote LED kann wahlweise zur Orientierungsbeleuchtung, Betätigungsanzeige oder Statusanzeige dienen.

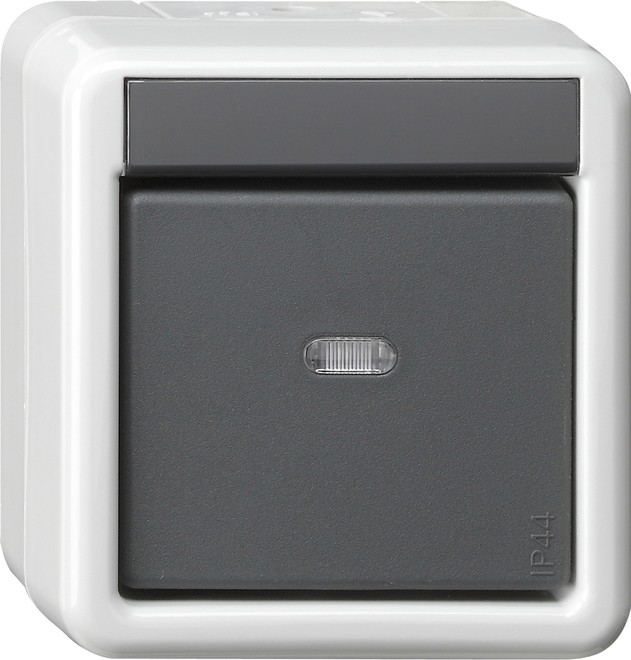

KNX Taster-Busankoppler WG AP 1fach mit Kontrollfenster und 2-Punkt-Bedienung Grau Der Taster-Busankoppler ist die Schnittstelle zwischen dem KNX System und dem Anwender. Merkmale: Tastenfunktion: Schalten, Dimmen, Jalousie, Wertgeber 1 Byte und Szenennebenstelle. Funktion Schalten: Befehl beim Drücken und Loslassen der Tasten parametrierbar (EIN, AUS, UM, keine Reaktion). Funktion Dimmen: Befehl beim Drücken der Tasten parametrierbar (Heller-EIN, Dunkler-AUS, Heller- bzw. Dunkler-UM, Heller-UM, Dunkler-UM, keine Reaktion). Funktion Jalousie: Befehl beim Drücken der Tasten parametrierbar (AUF, AB, keine Reaktion). Funktion Wertgeber 1 Byte: Funktionsweise konfigurierbar. Funktion Szenennebenstelle: Funktionsweise konfigurierbar (mit oder ohne Speicherfunktion bei langem Tastendruck). Bei 2-Punkt-Bedienung (gerade stehende Wippe) kann die Wippe beidseitig (z. B. oben unten) bedient werden. Taster-Busankoppler im System Wassergeschützt Aufputz (IP44). Funktionen der Status-LED: Rote LED kann wahlweise zur Orientierungsbeleuchtung, Betätigungsanzeige oder Statusanzeige dienen. Bedienkonzepte Wippen- oder Tastenfunktion einstellbar. Wippenfunktion: Schalten, Dimmen und Jalousie. Befehl bei Wippenbetätigung oben und unten parametrierbar (EIN, AUS, UM, keine Reaktion). Befehl bei Wippenbetätigung oben und unten parametrierbar (Heller-EIN, Dunkler-AUS, Heller Dunkler-UM, Heller-UM, Dunkler-UM, keine Reaktion). Befehl bei Wippenbetätigung parametrierbar (Wippe oben: AUF Wippe unten: AB, Wippe oben: AB Wippe unten: AUF).

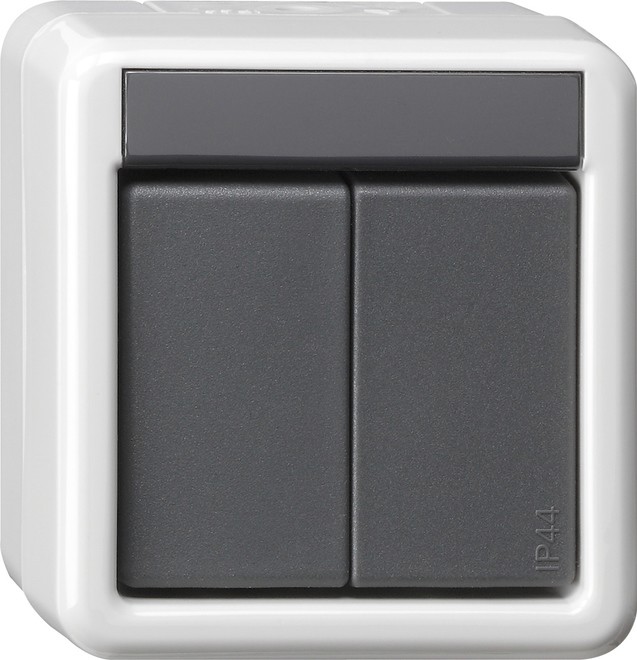

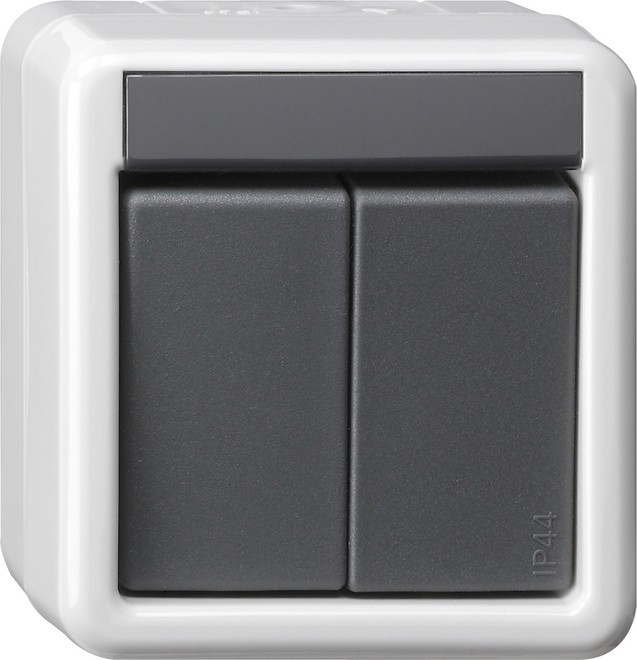

KNX Taster-Busankoppler WG AP 2fach mit 1-Punkt-Bedienung Grau Der Taster-Busankoppler ist die Schnittstelle zwischen dem KNX System und dem Anwender. Merkmale: Tastenfunktion: Schalten, Dimmen, Jalousie, Wertgeber 1 Byte und Szenennebenstelle. Funktion Schalten: Befehl beim Drücken und Loslassen der Tasten parametrierbar (EIN, AUS, UM, keine Reaktion). Funktion Dimmen: Befehl beim Drücken der Tasten parametrierbar (Heller-EIN, Dunkler-AUS, Heller- bzw. Dunkler-UM, Heller-UM, Dunkler-UM, keine Reaktion). Funktion Jalousie: Befehl beim Drücken der Tasten parametrierbar (AUF, AB, keine Reaktion). Funktion Wertgeber 1 Byte: Funktionsweise konfigurierbar. Funktion Szenennebenstelle: Funktionsweise konfigurierbar (mit oder ohne Speicherfunktion bei langem Tastendruck). Bei 1-Punkt-Bedienung (schräg stehende Wippe) kann die Wippe nur einseitig (unten) bedient werden. Taster-Busankoppler im System Wassergeschützt Aufputz (IP44).

KNX Taster-Busankoppler WG AP 2fach mit 2-Punkt-Bedienung Grau Der Taster-Busankoppler ist die Schnittstelle zwischen dem KNX System und dem Anwender. Merkmale: Tastenfunktion: Schalten, Dimmen, Jalousie, Wertgeber 1 Byte und Szenennebenstelle. Funktion Schalten: Befehl beim Drücken und Loslassen der Tasten parametrierbar (EIN, AUS, UM, keine Reaktion). Funktion Dimmen: Befehl beim Drücken der Tasten parametrierbar (Heller-EIN, Dunkler-AUS, Heller- bzw. Dunkler-UM, Heller-UM, Dunkler-UM, keine Reaktion). Funktion Jalousie: Befehl beim Drücken der Tasten parametrierbar (AUF, AB, keine Reaktion). Funktion Wertgeber 1 Byte: Funktionsweise konfigurierbar. Funktion Szenennebenstelle: Funktionsweise konfigurierbar (mit oder ohne Speicherfunktion bei langem Tastendruck). Bei 2-Punkt-Bedienung (gerade stehende Wippe) kann die Wippe beidseitig (z. B. oben unten) bedient werden. Taster-Busankoppler im System Wassergeschützt Aufputz (IP44). Bedienkonzepte Wippen- oder Tastenfunktion einstellbar. Wippenfunktion: Schalten, Dimmen und Jalousie. Befehl bei Wippenbetätigung oben und unten parametrierbar (EIN, AUS, UM, keine Reaktion). Befehl bei Wippenbetätigung oben und unten parametrierbar (Heller-EIN, Dunkler-AUS, Heller Dunkler-UM, Heller-UM, Dunkler-UM, keine Reaktion). Befehl bei Wippenbetätigung parametrierbar (Wippe oben: AUF Wippe unten: AB, Wippe oben: AB Wippe unten: AUF).

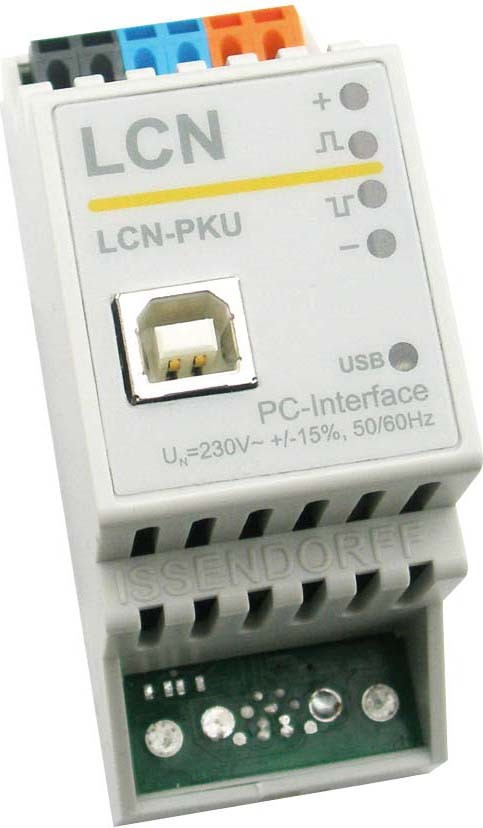

Das Verbindungsglied zwischen LCN-Bus und dem PC. Damit kann die Parametriersoftware LCN-PRO, die Visualisierungssoftware LCN-GVS oder die Kopplersoftware LCN-PCHK auf den Bus zugreifen. Das eingebaute Netzteil versorgt den Koppler, die vier LEDs zeigen den Busstatus an, auch wenn kein PC angeschlossen ist. Die USB-Schnittstelle zum PC ist galvanisch getrennt (optisch entkoppelt / 100% isoliert)
