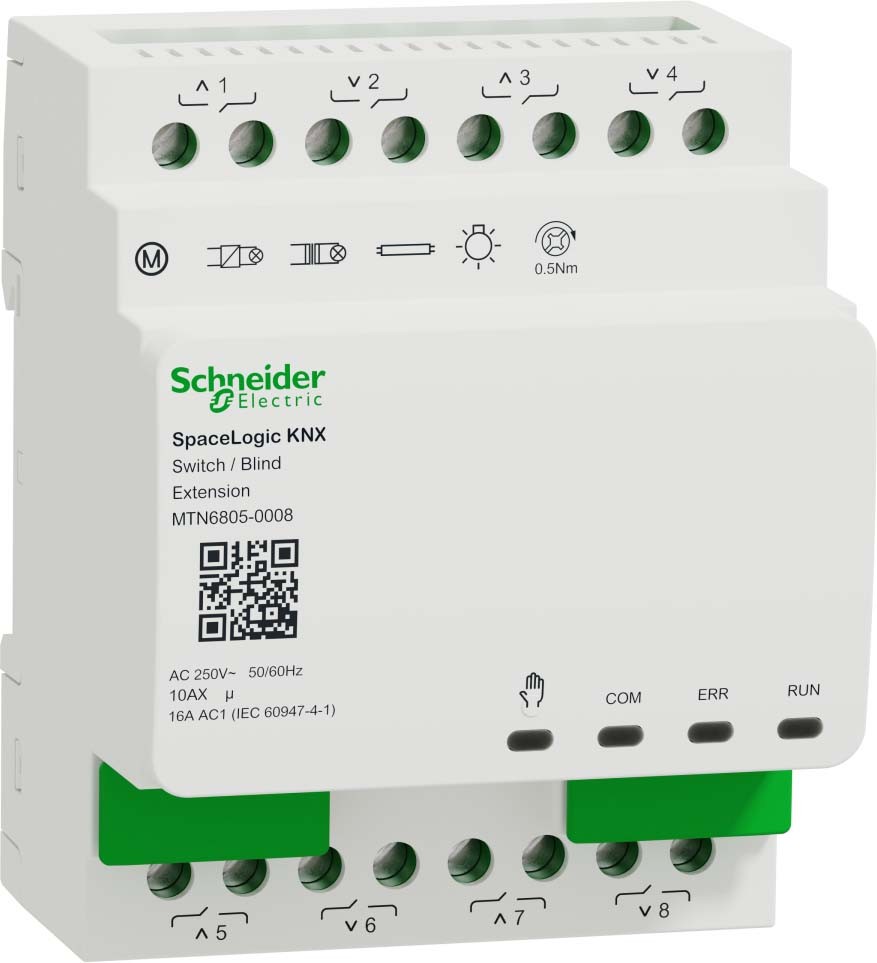

Kombi Schalt-Jalousieaktor 8 bis 24fach, 16 A, REG, Erweiterung SpaceLogic KNX Schalt-Jalousie, 8-fach Erweiterung 8 Schaltausgänge 4 Jalousieausgänge: Die Funktion der Jalousie-oder Schaltkanäle ist frei konfigurierbar. Alle Jalousie-Schaltausgänge können manuell über Taster bedient werden. Die ETS-Programmierung wird in der ETS-Anwendung des Masters durchgeführt. Der Master steuert die Funktion der Erweiterung, die Spannungsversorgung und die Kommunikation zum KNX Bus. Es können maximal 2 Erweiterungen an den Master (MTN6705-0008) angeschlossen werden, so dass bis zu -24 Lasten geschaltet oder -12 Jalousieantriebe gesteuert werden können. Versorgungsspannung über den Master: KNX-Bus, ca. 6,5 mA (Master), ca. 9 mA (Master + 1 Erweiterung), ca. 12,5 mA (Master + 2 Erweiterungen). Alle Ausgänge können manuell über die Tastatur des Masters bedient werden.Auf der Nebenstelle zeigt eine grüne LED die Betriebsbereitschaft an, eine rote Handbetriebs-LED zeigt an, ob die Nebenstelle manuell gesteuert wird. Zur Montage auf DIN-Schienen TH35 nach EN 60715. Der Anschluss an den Master oder eine andere Erweiterung erfolgt entweder über eine Modulverbindung oder über eine Kabelverbindung. Funktionen der KNX-Software: Die Funktionen werden in der KNX-Anwendung des Masters eingestelltAllgemeine KNX-Softwarefunktionen: Energieeinsparung, Gerätesicherheit, Gerätezustand, manueller Betrieb, PIN-Code für Firmware-Update. Im Falle eines Defektes kann die Erweiterung durch ein neues Gerät ausgetauscht werden, ohne dass das Gerät über die ETS neu programmiert werden muss. Funktionen des Jalousie-/Rollladenaktors: -Laufzeit -Leerlaufzeit -Schrittintervall -Sperrfunktion -Bewegungsbereichsgrenzen -Wetteralarm -8-Bit-Positionierung für Höhe und Lamellen -16 Szenen. Status und Rückmeldefunktion pro Kanal. Funktionen des Schaltaktors:-Betrieb als Öffner/Schließer -programmierbares Verhalten für Download -Verzögerungsfunktionen für jeden Kanal -Treppenlichtzeitfunktion mit/ohne manuelle AUS-Funktion. Ausschaltvorwarnung für Treppenlichtzeitfunktion -16 Szenen pro Kanal, Zentralfunktion, Sperrfunktion, Verknüpfung oder Zwangsführung, Rückmeldefunktion für jeden Kanal. Nennspannung: AC 250 V, 50-60 Hz Nennstrom: 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5Für jeden Jalousie-Rollladekanal: -Motorlast 1000 VAFür jeden Schaltausgang Nennlast: -Glühlampen: 2300 W-Halogenlampen: 2300 W. LED: 200 W -Kapazitive Belastung: 10 AX, max. 140 ?F -Induktive Belastung: 10 A, cos? 0,6 Relaisdaten -Einschaltstromstoß: max. 800 A/200 ?s, max. 165 A/20 ms. Gerätebreite: 4 TE (72 mm) Zubehör: SpaceLogic KNX-Schalter/Jalousie-Erweiterung MTN6805-0008. Zum Inhalt: Mit Busanschlussklemme.

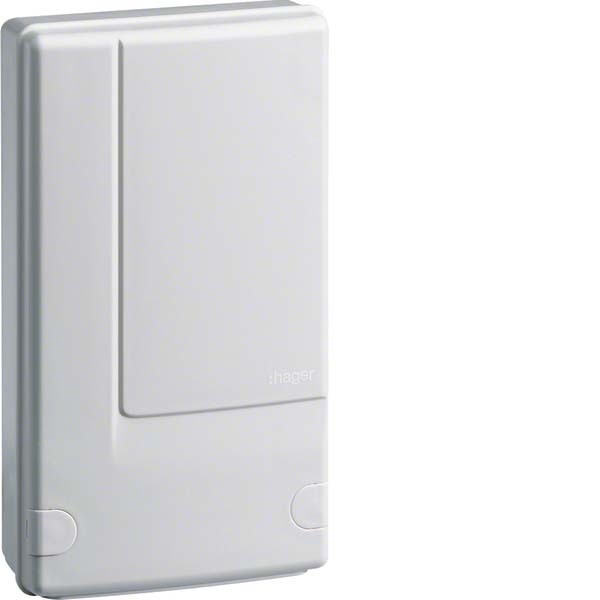

Funk AP Jalousieausgang 1fach IP55, quicklink. AP-Ausgangsgerät IP55 zum Schalten von Jalousien oder Rollladen in Verbindung mit quicklink Funkprodukte als werkzeuglose quicklink-Konfiguration oder oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Das Gerät setzt die Schaltinformationen in bidirektionale Befehle um. Funktionen: Jalousie, Szenen, Zwangssteuerung, Auf/Ab-Taster. Einbau in UP Dosen 60mm.

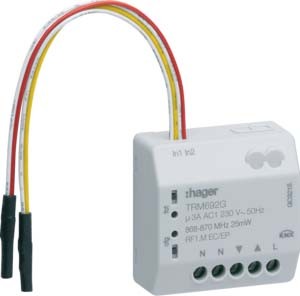

Funk UP Jalousieaktor 1fach/Binäreingang 2fach 3A. KNX-Funk Elektronik-Jalousieaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration- und Funktion-Tasten mit LED. Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System. Funktionen: Mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten, Handbetätigung Auf/Ab, Speicherung von Szenen sperrbar, Aufrufen der Szenen über KNX-Funk Geräte, Repeater-Funktion, Resetfunktion (auf Werkseinstellung).  quicklink Funktionen: Jalousie, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster.  easy Zusatz-Funktionen: 6 Szenen.  ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, 2 x Alarm, Zustandsanzeige. Hinweise der Motorenhersteller beachten!

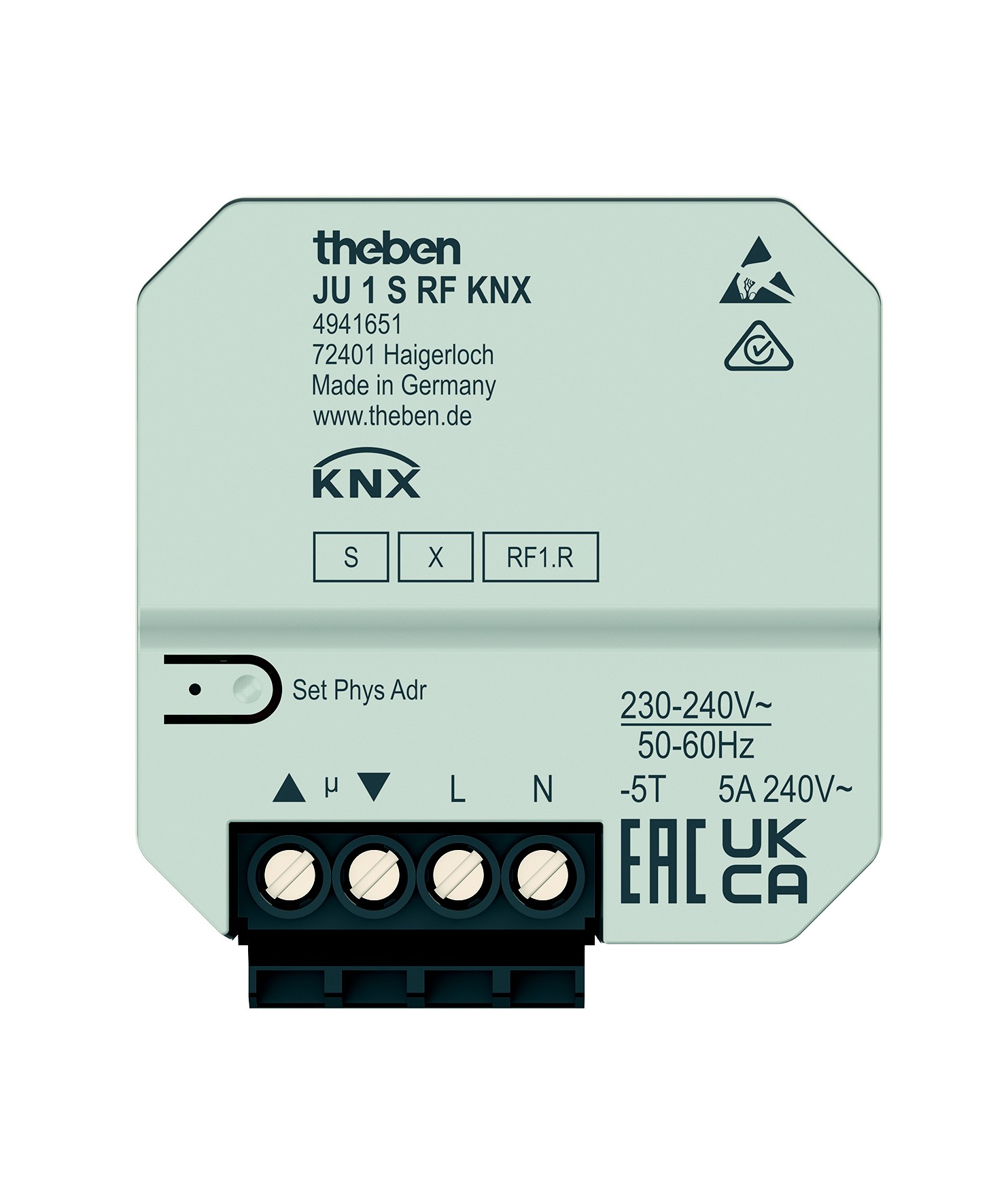

KNX 1-fach Funk-Jalousieaktor UP, Sichere Kommunikation über KNX-RF mit Unterstützung von KNX Data Secure, Zum Steuern von Antrieben für Jalousien, Rollladen, Sonnen- und Sichtschutz-einrichtungen, Dachluken und Lüftungsklappen, Integrierte Lüftungsautomatik, 2 Binäreingänge für potentialfreie Kontakte wie Taster, Schalter, Fensterkontakte, Temperatursensor (I2), Die Binäreingänge sind ab Werk dem Ausgang zugewiesen (Funktionstest vor der Programmierung), Integrierte Temperaturüberwachung für erhöhte Betriebssicherheit z.B. bei Überlast

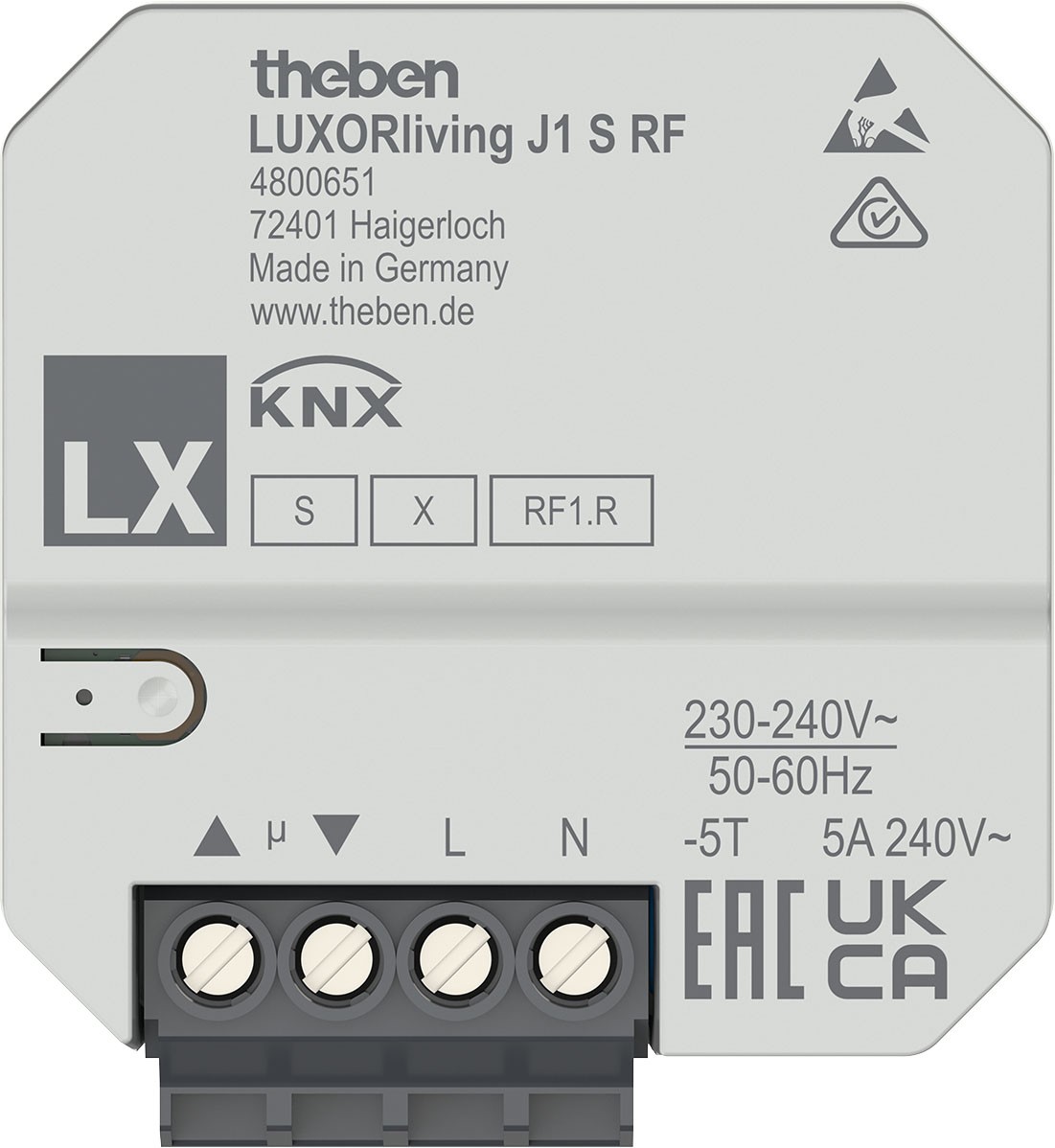

LUXORliving 1-fach Funk-Jalousieaktor UP, Sichere Kommunikation über KNX-RF mit Unterstützung von KNX Data Secure, Zum Steuern von Antrieben für Jalousien, Rollladen, Sonnen- und Sichtschutz-einrichtungen, Dachluken und Lüftungsklappen, Integrierte Lüftungsautomatik, 2 Binäreingänge für potentialfreie Kontakte wie Taster, Schalter, Fensterkontakte, Temperatursensor (I2), Die Binäreingänge sind ab Werk dem Ausgang zugewiesen (Funktionstest vor der Programmierung), Integrierte Temperaturüberwachung für erhöhte Betriebssicherheit z.B. bei Überlast

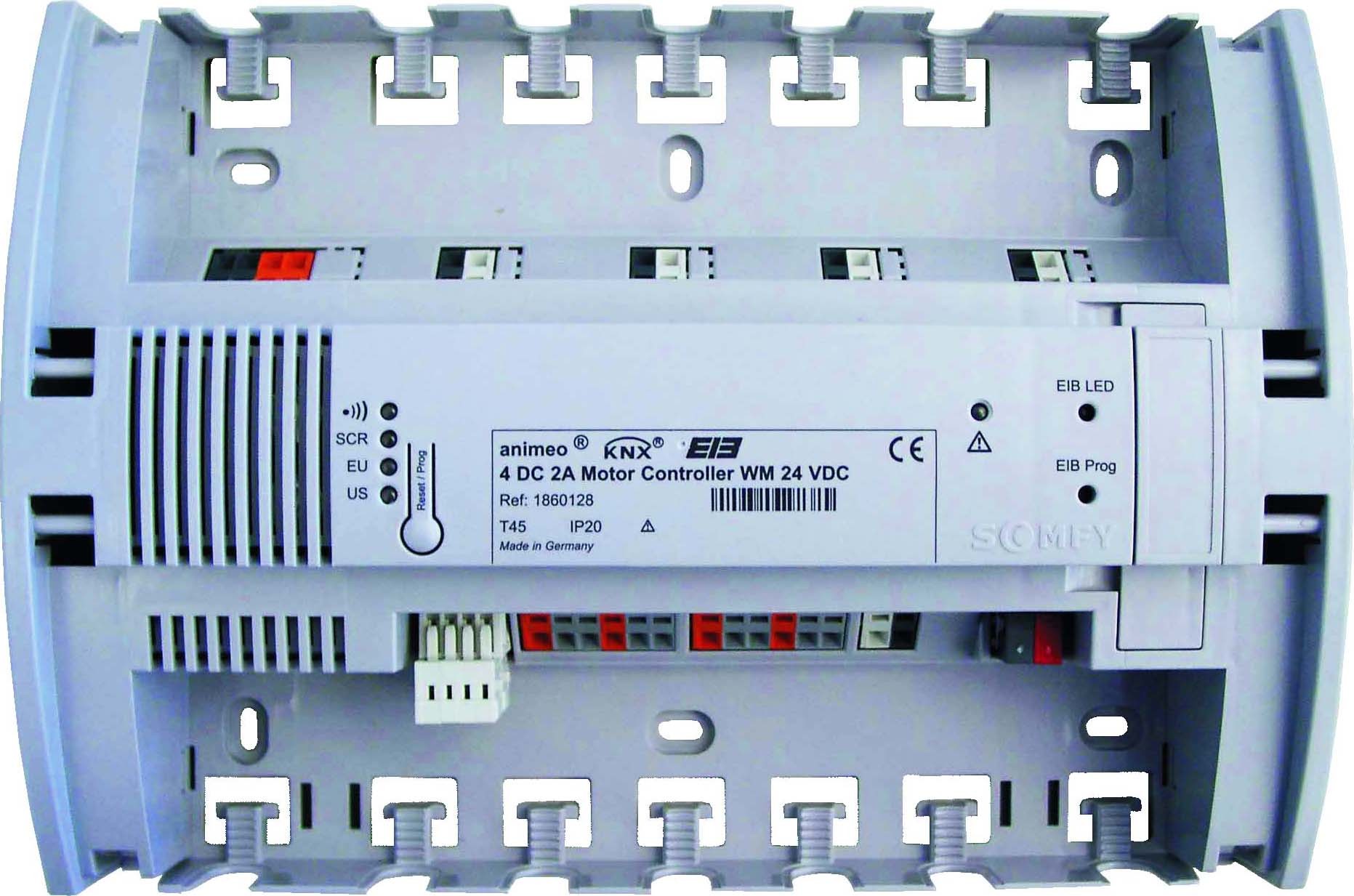

Für Innenrollos und Innenjalousien. Zur individuellen Ansteuerung von 4x24 VDC oder DC-E Somfy Encoder Antrieben aus der &bdquo,Somfy Concept 25\""- Reihe. Leistung pro Ausgang 500 mA. - Einfache Installation: integriertes 230 V AC-Netzteil - Präzise Einstellung der Lamellen und exakte Ausrichtung der Jalousien in Kombination mit dem DCInkrementalgebermotor und dem CTS-Aufrollsystem - Exakte Positionierung der Jalousien - Ausgang durch Stromerkennung geschützt - Benutzerfreundliche und intuitive Parametereinstellungen in der ETS-Software - Bequeme Umschaltung zwischen Manuell- und Automatikbetrieb Maße (B × H × T): 255 × 180 × 61 mm Schutzart: IP 20 Schutzklasse: II Betriebsspannung: 230 V AC Betriebstemperatur: 0 °C bis 45 °C Ausgangsspannung: 24 V DC Max. Stromverbrauch: max. 0,5 A pro Ausgang

2 Kanäle für 2 unabhängige Antriebe, Handbedienung für jeden Kanal, Zeiten, Positionen, Szenen (8), Alarm, Sperrfunktion, Status, Schaltleistung je Kanal: 10A 250VAC, jeder Kanal mit mechanischer Kontaktverriegelung.

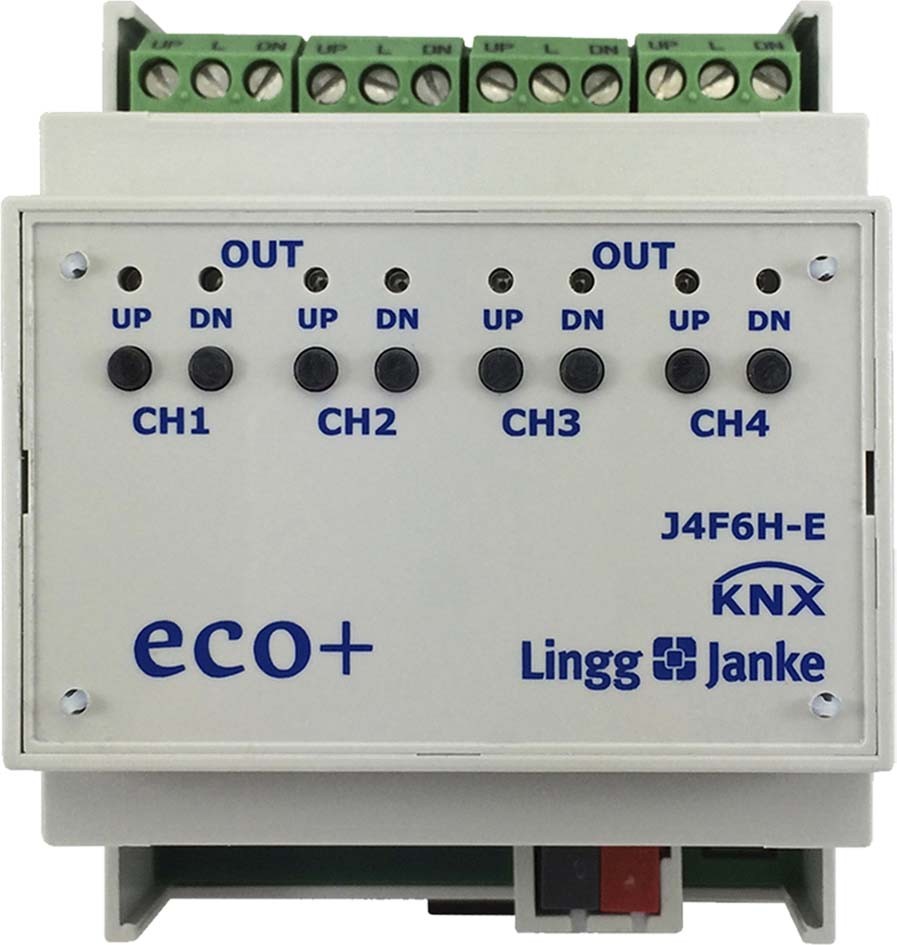

4 Kanäle für 4 unabhängige Antriebe, Handbedienung für jeden Kanal, Zeiten, Positionen, Szenen (8), Alarm, Sperrfunktion, Status, Schaltleistung je Kanal: 10A 250VAC, jeder Kanal mit mechanischer Kontaktverriegelung.

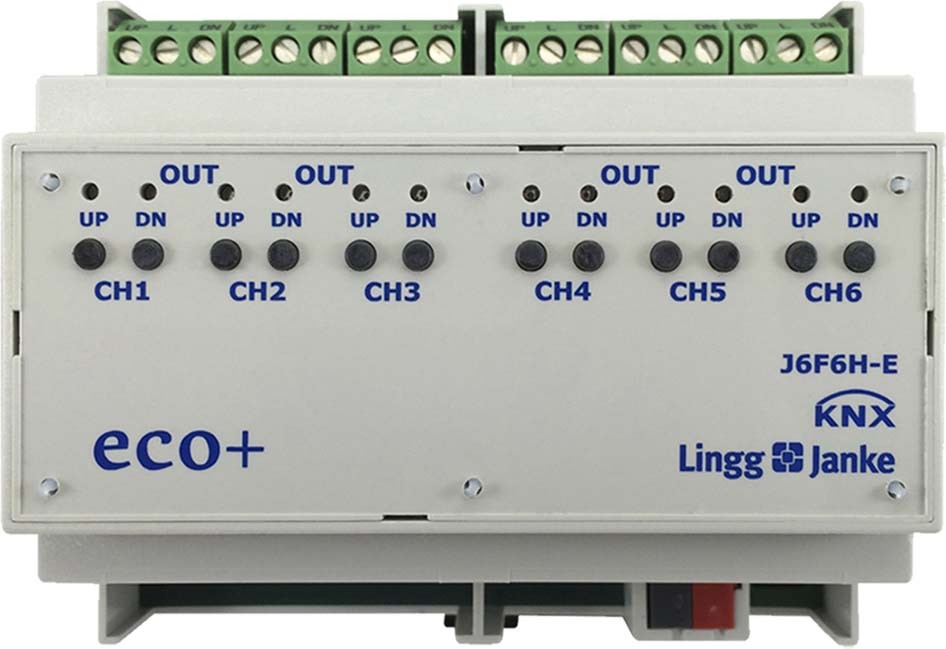

6 Kanäle für 6 unabhängige Antriebe, Handbedienung für jeden Kanal, Zeiten, Positionen, Szenen (8), Alarm, Sperrfunktion, Status, Schaltleistung je Kanal: 10A 250VAC, jeder Kanal mit mechanischer Kontaktverriegelung.

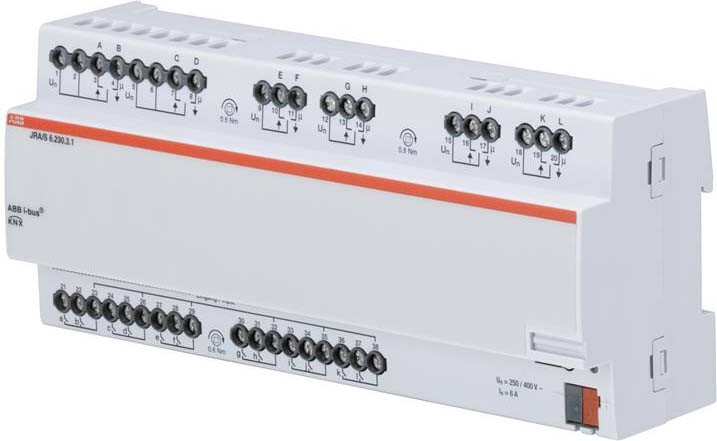

steuert 6 unabhängige Jalousie- bzw. Rollladenabtriebe oder Lüftungsklappen. Über die 12 integrierten Binäreingänge ist eine direkte Ansteuerung der Ausgänge über konventionelle Taster möglich. Die Binäreingänge können aber auch frei für andere Funktionen (z.B. Schalten, Dimmen) genutzt werden. Die Ausgänge sind gegeneinander verriegelt.

Zum Steuern von 2 voneinander unabhängigen Gruppen von je zwei 230 V AC-Antrieben zum Positionieren von Jalousien, Rollläden, Markisen und anderen Behängen sowie zum Steuern von Türen, Fenstern und Lüftungsklappen. Mit automatischer Fahrzeitermittlung und manueller Bedienung direkt am Gerät. Keine Hilfsspannung nötig. Die Ausgänge sind elektromechanisch gegeneinander verriegelt. Funktionen: Auf/Ab, Lamellenverstellung/Stopp, Positions- und Szenensteuerung, Sicherheitsfunktionen, Sonnenschutz- u. Heizen/Kühlen-Automatik, Statusmeldungen.

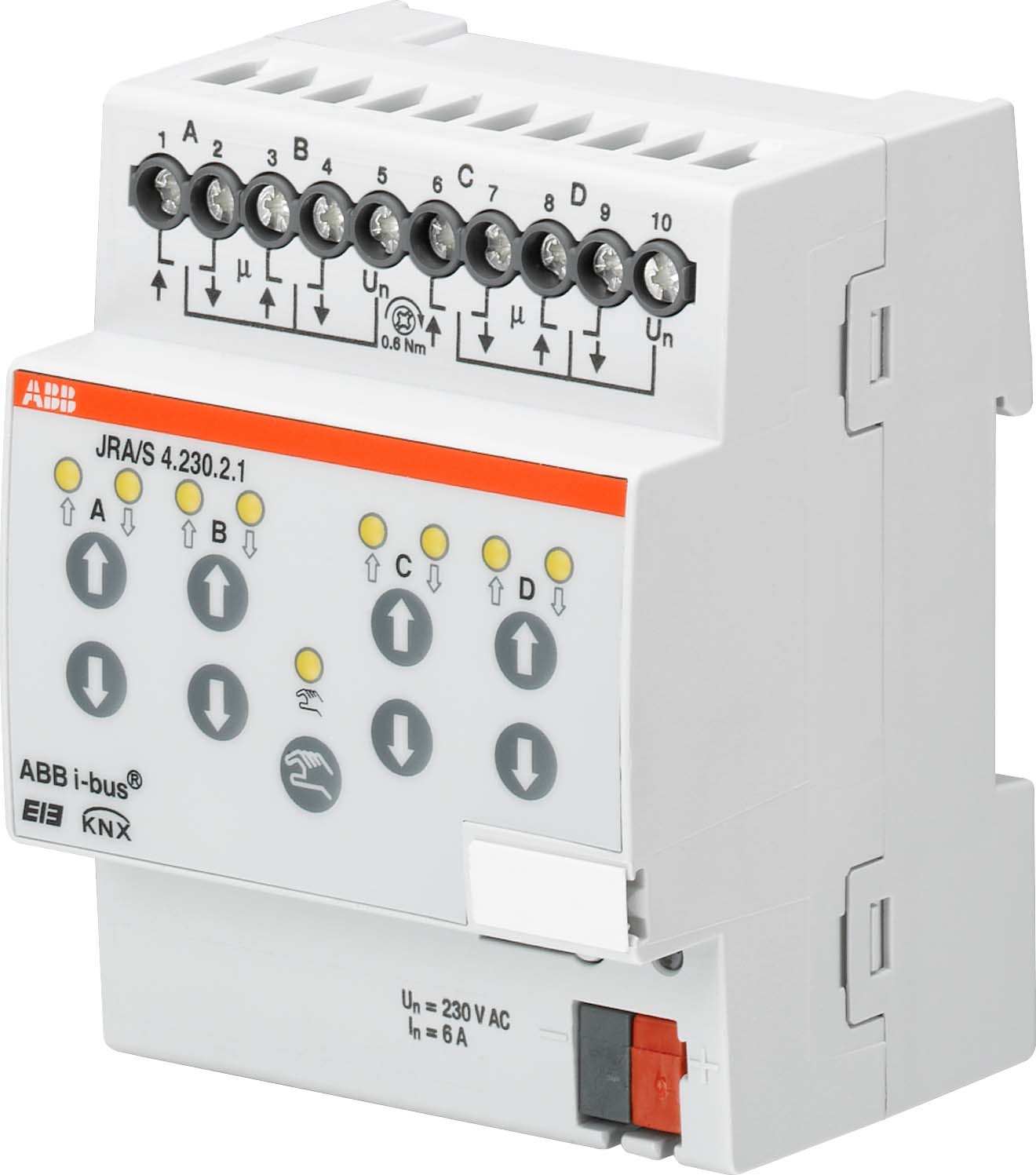

Zum Steuern von maximal vier voneinander unabhängigen 230 V AC-Antrieben zum Positionieren von Jalousien, Rollläden, Markisen und anderen Behängen sowie zum Steuern von Türen, Fenstern und Lüftungsklappen. Mit automatischer Fahrzeitermittlung und manueller Bedienung direkt am Gerät. Keine Hilfsspannung nötig. Die Ausgänge sind elektromechanisch gegeneinander verriegelt. Funktionen: Auf/Ab, Lamellenverstellung/Stopp, Positions- und Szenensteuerung, Sicherheitsfunktionen, Sonnenschutz- u. Heizen/Kühlen-Automatik, Statusmeldungen.

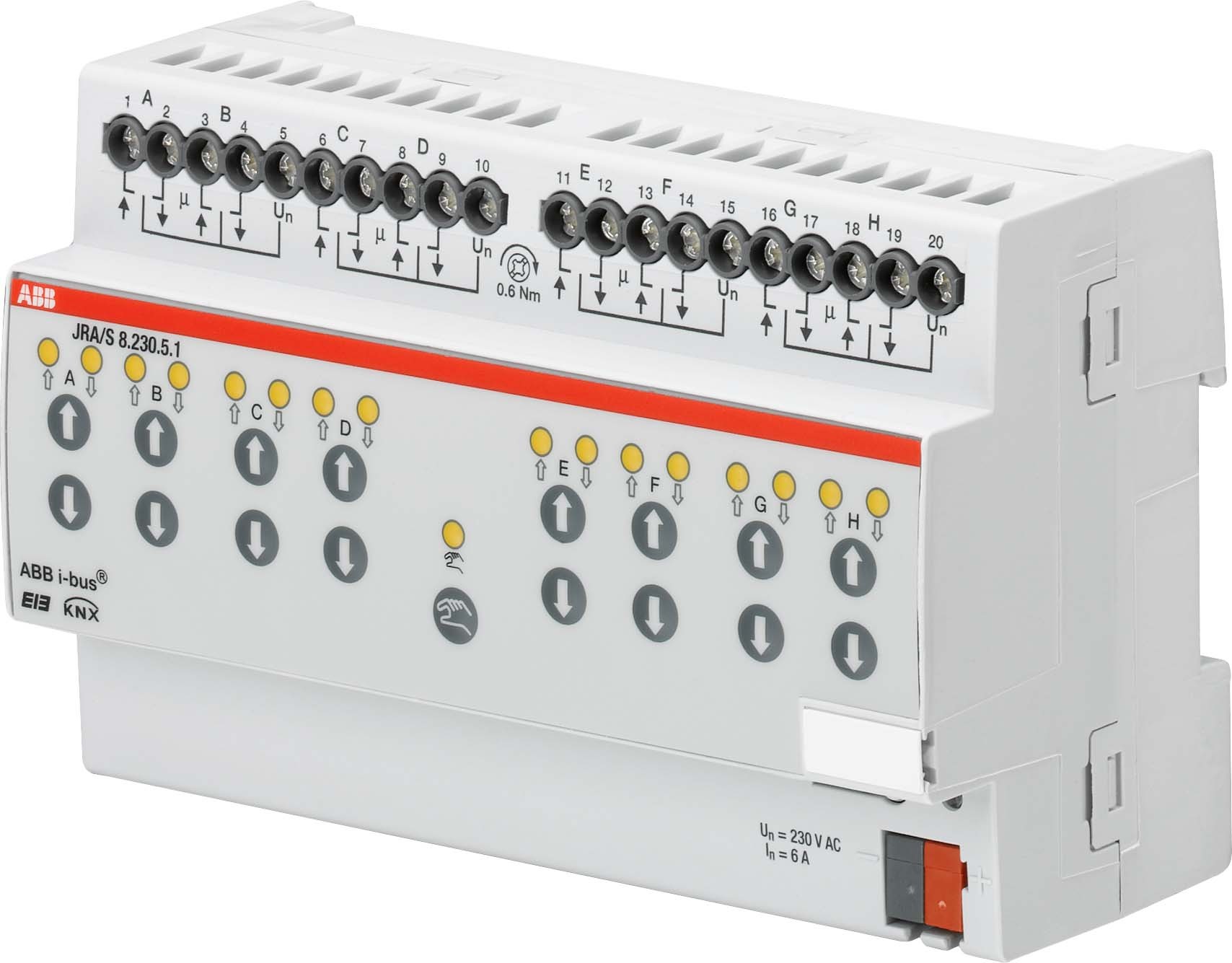

Zum Steuern von maximal acht voneinander unabhängigen 230 V AC-Antrieben zum Positionieren von Jalousien, Rollläden, Markisen und anderen Behängen sowie zum Steuern von Türen, Fenstern und Lüftungsklappen. Mit automatischer Fahrzeitermittlung und manueller Bedienung direkt am Gerät. Keine Hilfsspannung nötig. Die Ausgänge sind elektromechanisch gegeneinander verriegelt. Funktionen: Auf/Ab, Lamellenverstellung/Stopp, Positions- und Szenensteuerung, Sicherheitsfunktionen, Sonnenschutz- u. Heizen/Kühlen-Automatik, Statusmeldungen.

Zum Steuern von 2 voneinander unabhängigen Gruppen von je zwei 230 V AC-Antrieben zum Positionieren von Jalousien, Rollläden, Markisen und anderen Behängen sowie zum Steuern von Türen, Fenstern und Lüftungsklappen. Mi manueller Bedienung direkt am Gerät. Keine Hilfsspannung nötig. Die Ausgänge sind elektromechanisch gegeneinander verriegelt. Funktionen: Auf/Ab, Lamellenverstellung/Stopp, Positions- und Szenensteuerung, Sicherheitsfunktionen, Sonnenschutz- u. Heizen/Kühlen-Automatik, Statusmeldungen.

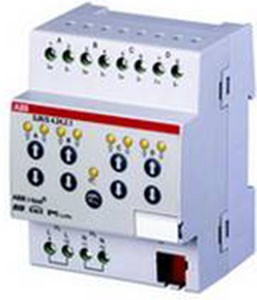

Der SMI Jalousie-/Rollladenaktor ist ein Reiheneinbaugerät zum Einbau in den Verteiler. Über die integrierte SMI Schnittstelle können vier unabhängige Gruppen mit jeweils bis zu vier SMI LoVo Jalousie- und/oder Rollladenantrieben über KNX gesteuert werden. Für den Betrieb über die manuellen Bedientasten und über ABB i-bus KNX muss das Gerät an eine 230 V AC-Hilfsspannung angeschlossen werden. Mit den Bedientasten auf der Frontseite des Gerätes kann der Behang manuell auf- und abgefahren sowie gestoppt und schrittweise verstellt werden. Dabei zeigen die LEDs die aktuelle Fahrtrichtung bzw. die aktuelle Position an.

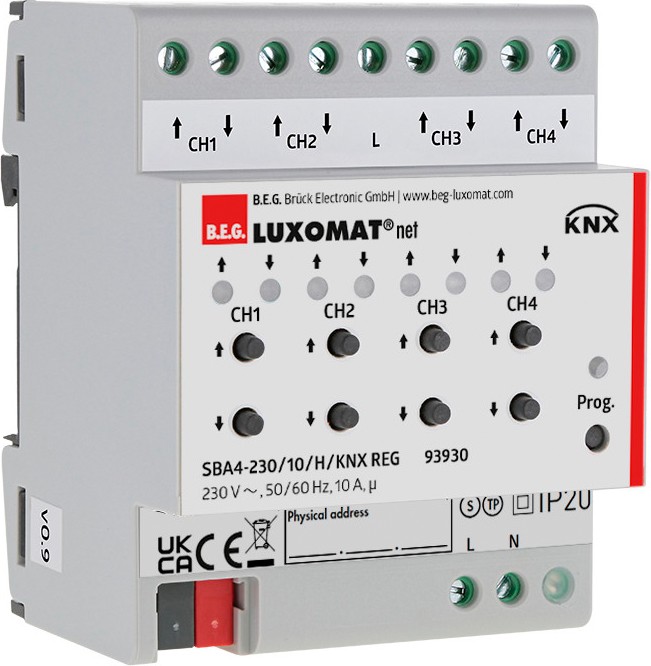

Die Jalousieaktoren KNX SBA empfangen KNX/EIB-Telegramme und steuern mehrere Jalousieantriebe mit Endlagenschaltern unabhängig voneinander, Jeder Kanal wird über zwei monostabile Relais geschaltet und kann zusätzlich über Taster am Aktor manuell betätigt werden, Jeder Kanal ist durch die ETS 3 und 4 individuell programmierbar. Zur Auswahl stehen Statusrückmeldungen, Sperrfunktionen, zentrale Schaltfunktionen sowie umfangreiche Kalibrier- und Positionierfunktionen, Die Schaltstellungen der Relais können für den Fall eines Busspannungsausfalles oder einer Wiederkehr individuell für jeden Kanal programmiert werden, Das Gerät ist zur festen Installation auf einer Hutprofilschiene in Starkstromverteilungen vorgesehen, Die Montage muss in trockenen Innenräumen erfolgen

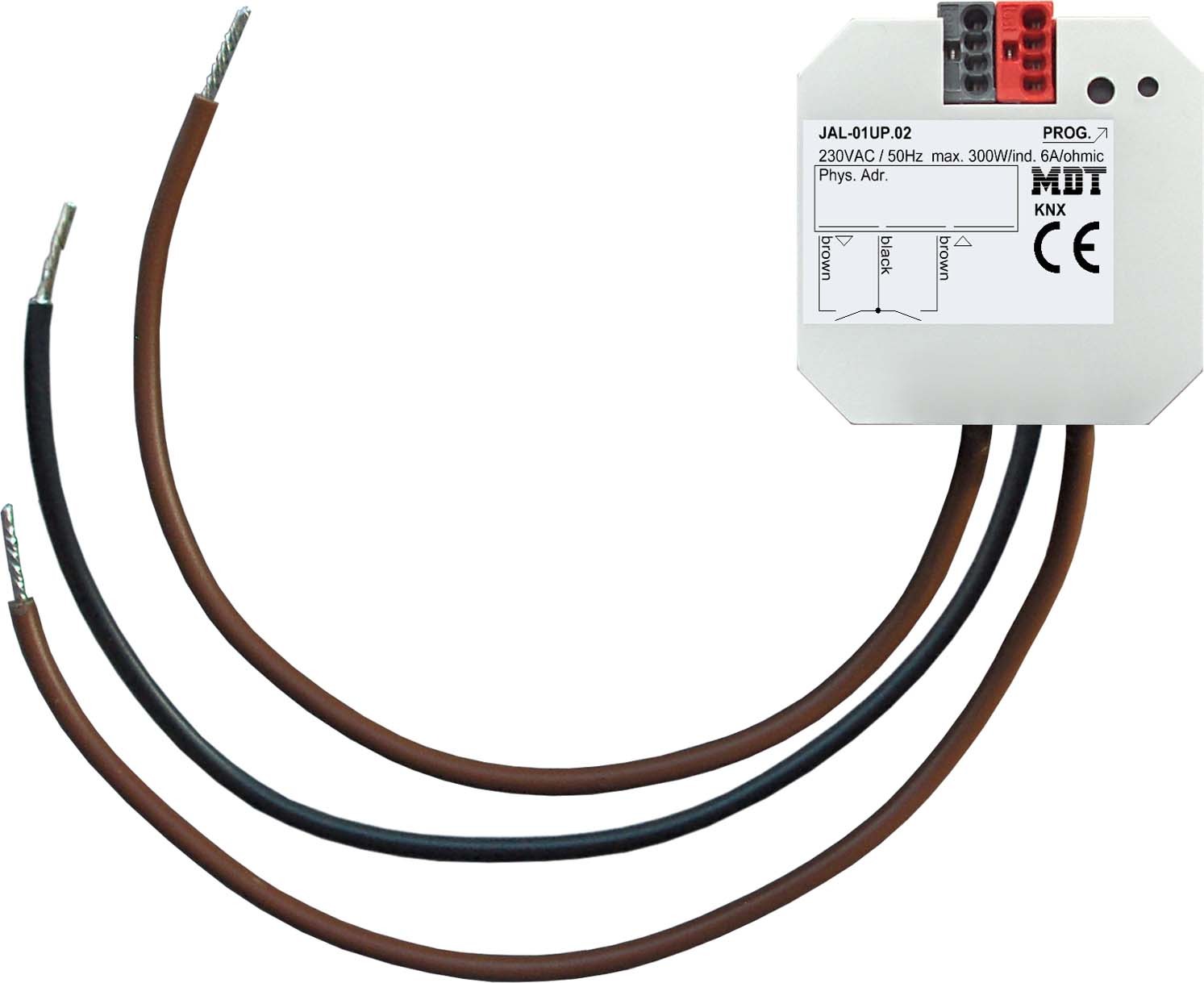

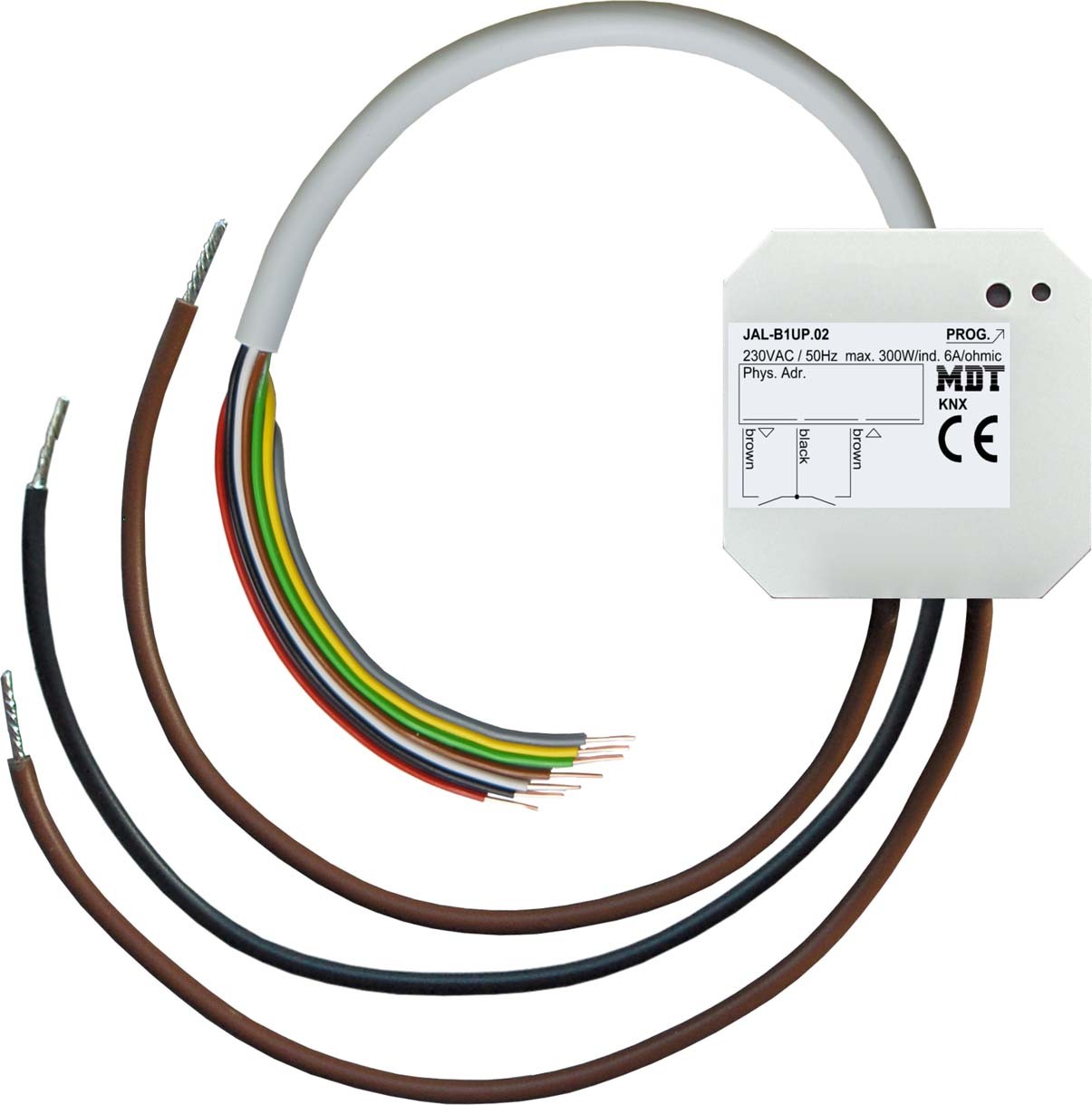

Jalousieaktor 1-fach, UP, 6A, 230VAC. Für Motoren 230VAC bis 300W. Umfangreiche Applikation. Betriebsart Jalousie/Rollladen. Praxisnahe Lüftungsfunktion (Fenster geöffnet/gekippt). Lauf-, Pausen- und Schrittzeit frei einstellbar. Getrennte Verfahrzeit für Auf/Ab einstellbar. Tastbetrieb zur genauen Positionierung. Erweiterte 1Bit Automatikpositionen und Szenenfunktionen. 1Byte absolute Positionierung für Höhe und Lamelle. Alarm-, Zentral- und Sperrfunktionen. Verhalten nach Alarm und Sperre einzeln einstellbar. Priorität/Zwangsführung mit automatischer Rückfallzeit. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. Abmessungen (B x H x T): 41mm x 41mm x 22mm. Schneller Download der Applikation (long frame support für ETS5).

Jalousieaktor 1-fach, UP, 6A, 230VAC, mit 4 Binäreingängen Für Motoren 230VAC bis 300W. Mit 4 Binäreingängen und Sonnenstandsberechnung. Funktion Jalousie/Rollladen:. Praxisnahe Lüftungsfunktion (Fenster geöffnet/gekippt). Automatische Beschattung/Lamellennachführung mit Sonnenstandsberechnung. Lauf-, Pausen- und Schrittzeit frei einstellbar. Getrennte Verfahrzeit für Auf/Ab einstellbar. Tastbetrieb zur genauen Positionierung. Erweiterte 1Bit Automatikpositionen und Szenenfunktionen. 1Byte absolute Positionierung für Höhe und Lamelle. Alarm-, Zentral- und Sperrfunktionen. Priorität/Zwangsführung mit automatischer Rückfallzeit. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. Funktion Binäreingänge:. Zum Anschluß von Tastern, Schaltern, Fensterkontakten. Integrierte Auswertung der Fensterkontakte. Einstellbares Sendeverhalten der Auf/Ab Objekte (zu den internen Schaltkontakten oder Aktoren auf dem KNX Bus). Dimmer- und Jalousiefunktion für Ein- und Zweitaster Betrieb. Binäreingänge als Tasterschnittstelle/Tasterinterface nutzbar. Abmessungen (B x H x T): 41mm x 41mm x 22mm.

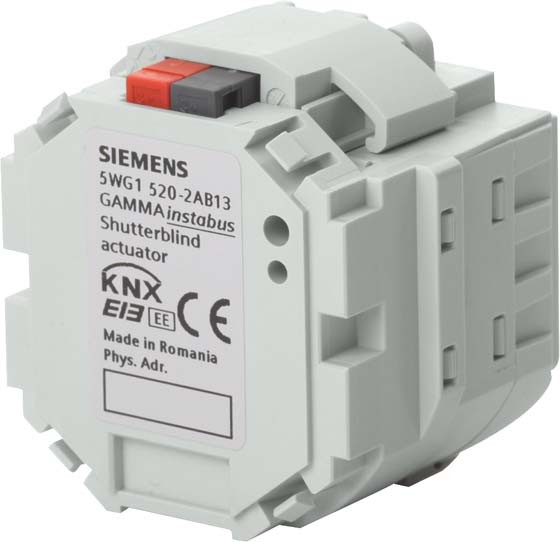

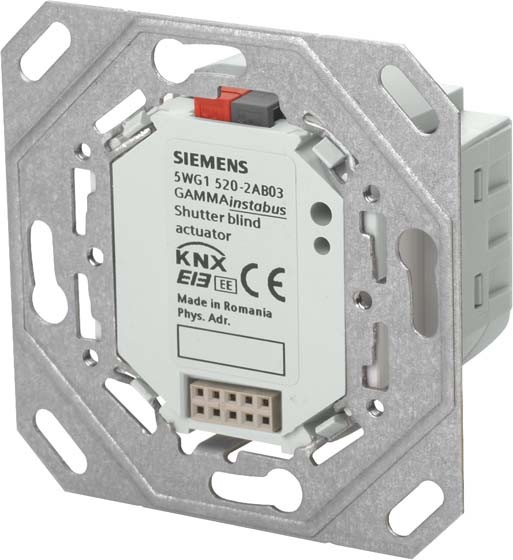

- Elektrisch gegeneinander verriegelte Relais für einen Kanal (Antriebsschutz) - Endlagenerkennung - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm2 Durchmesser - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler Busanschluss über Busklemme - Zum Einbau in UP-Gerätedosen mit Durchmesser 60 mm, 60 mm tief

- Elektrisch gegeneinander verriegelte Relais für einen Kanal (Antriebsschutz) - Endlagenerkennung - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm2 Durchmesser - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler Busanschluss über Busklemme - Zum Einbau in UP-Gerätedosen mit Durchmesser 60 mm, 60 mm tief

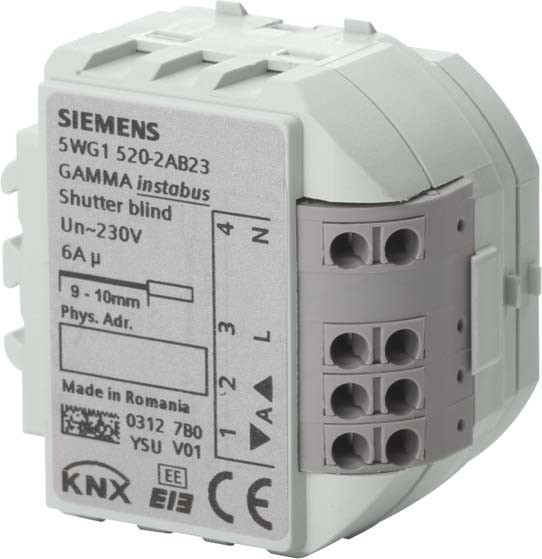

- 1 Kanal zur Ansteuerung von einem Sonnenschutz-, Tür- oder Fensterantrieb mit Wechselstrommotor und elektromechanischen Endlageschaltern - Elektrisch gegeneinander verriegelte Relais für einen Kanal (Antriebsschutz) - Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlageschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Schutzart: IP 20 im eingebauten Zustand - Relaiskontakte bemessen für AC 230 V, 6 A (ohmsche Last) - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig feindrähtig und mehrdrähtig 05...25 mm2 - Inkl. Busverbindungsmodul - Zur Montage in Automationsmodulbox AP 118 oder Raumautomationsbox AP 641

Jalousieaktor 2-fach, 2TE, REG, 10A, 230VAC. Für Motoren 230VAC bis 600W. Mit Sonnenstandsberechnung. Umfangreiche Applikation. Handbedienung sperrbar und LED Anzeige je Kanal. Betriebsart Jalousie/Rollladen. Praxisnahe Lüftungsfunktion (Fenster geöffnet/gekippt). Automatische Beschattung/Lamellennachführung mit Sonnenstandsberechnung. Lauf-, Pausen- und Schrittzeit frei einstellbar. Getrennte Verfahrzeit für Auf/Ab einstellbar. Tastbetrieb zur genauen Positionierung. Erweiterte 1Bit Automatikpositionen und Szenenfunktionen. 1Byte absolute Positionierung für Höhe und Lamelle. Alarm-, Zentral- und Sperrfunktionen. Verhalten nach Alarm und Sperre einzeln einstellbar. Priorität/Zwangsführung mit automatischer Rückfallzeit. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. Je zwei L- Anschlüsse intern gebrückt. Schneller Download der Applikation (long frame support für ETS5).

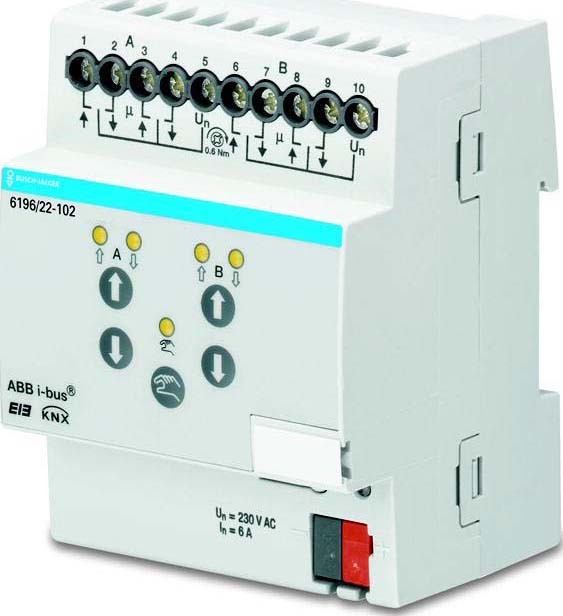

Mit Fahrzeitermittlung. 230 V~, 50 Hz, 2 x 6 A Zum Steuern von 2 unabhängigen Jalousiegruppen. Auch als Binärausgang nutzbar (pro Ausgang ein Kanal).

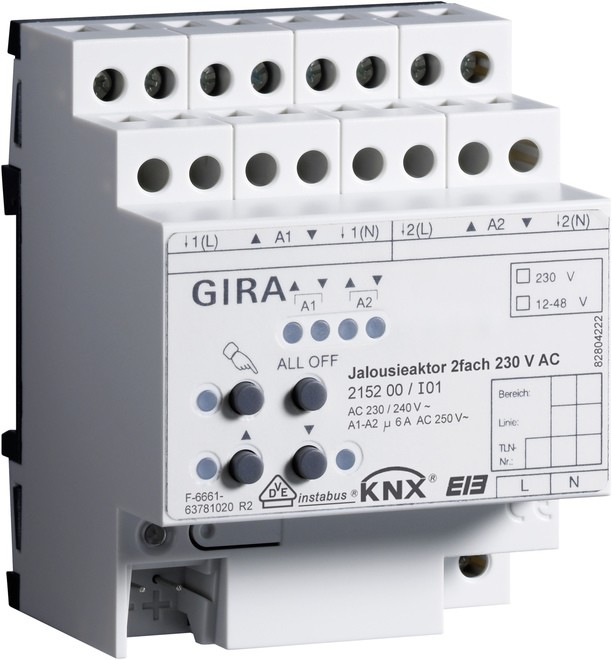

KNX Jalousieaktor 2fach AC 230 V mit Handbetätigung REG plus Jalousieaktoren mit integrierter Busankopplung, Handbetätigung und Statusanzeige für jeden Ausgang. Zum Ansteuern von elektrisch betriebenen Jalousien, Rollläden, Markisen, Lüftungsklappen oder ähnlichen Behängen. Merkmale: Behangposition direkt ansteuerbar. Lamellenstellung direkt ansteuerbar. Verhalten bei Busspannungsausfall und -wiederkehr einstellbar. Separat parametrierbare Fahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Zentrale Ansteuerung aller Jalousieausgänge möglich. Rückmeldung der Behangposition oder der Lamellenposition. Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern. Zuordnungen auf bis zu fünf verschiedene Sicherheitsfunktionen (drei Windalarme, ein Regenalarm, ein Frostalarm), wahlweise mit zyklischer Überwachung. Zwangsstellungsfunktion für jeden Jalousieausgang realisierbar. Einbeziehung in Szenen möglich, max. acht interne Szenen je Kanal sind parametrierbar. Speicherfunktion für Lichtszenen. Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen aktivierbar. Erweiterter Sonnenschutz mit umfangreichen Steuerfunktionen. Einbindung in Temperatur-Management des Gebäudes möglich. Sperren einzelner Ausgänge per Hand oder Bus. Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktionen. Baustellenbetrieb: Ausgänge manuell bedienbar ohne Busspannung nur mit der Betriebsspannung. Für Netzspannung AC 230 V. Anschluss verschiedener Außenleiter. Unabhängige Ansteuerung der zwei Jalousieausgänge. Automatische Behang Fahrzeiterkennung bei AC 230 V Antrieben mit mechanischen Endlagenschaltern. Hinweise : Montage auf DIN-Hutschiene.
