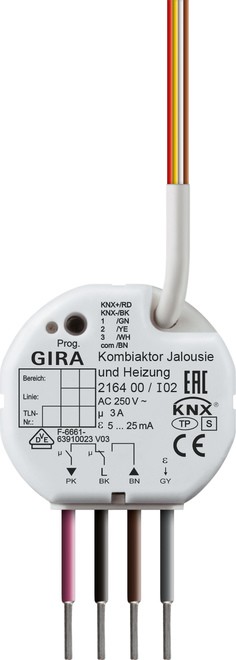

KNX Kombiaktor Jalousie und Heizung Unterputz Merkmale: Eingänge: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber zu den Eingängen. Sperrobjekt zum Sperren einzelner Eingänge. Verhalten bei Busspannungswiederkehr für jeden Eingang separat parametrierbar. Telegrammratenbegrenzung. Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden und einzeln freischaltbar, Befehl bei steigender und fallender Flanke unabhängig einstellbar (EIN, AUS, UM, keine Reaktion). Funktion Dimmen: Einflächen- und Zweiflächenbedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegramm-Wiederholung und Stopp-Telegramm senden möglich. Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step bzw. Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar, Lamellenverstellzeit einstellbar. Funktion Wertgeber und Lichtszenennebenstelle: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich, Lichtszenennebenstelle mit Speicherfunktion auch Speicherung der Szene ohne vorherigen Abruf möglich. Der Kombiaktor Jalousie und Heizung ist eine Kombination aus einem Jalousieaktor mit einem Heizungsaktor und verfügt über drei Binäreingänge mit denen sich im Auslieferungszustand die angeschlossene Jalousie, Rolllade, Markise oder Lüftungsklappe steuern lässt. Betriebsart parametrierbar: Jalousien, Rollläden, Markisen oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Rückmeldung der Behangposition oder der Lamellenposition. Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktionen. Zuordnungen auf bis zu fünf verschiedene Sicherheitsfunktionen (drei Windalarme, ein Regenalarm, ein Frostalarm), wahlweise mit zyklischer Überwachung. Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen aktivierbar. Einbindung in komplexe Beschattungssteuerungen, wahlweise mit Heizen Kühlen-Automatik und Präsenzfunktion. Verhalten bei Busspannungsausfall und -wiederkehr einstellbar. Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern. Zwangsstellungsfunktion für jeden Jalousieausgang realisierbar. Einbeziehung in Szenen möglich, max. acht interne Szenen je Kanal sind parametrierbar. Speicherfunktion für Lichtszenen. Ausgang, ansteuerbar durch eine Stellgröße (1 Bit oder 1 Byte). Statusrückmeldung (1 Bit bzw. 1 Byte) automatisch oder auf Leseanforderung. Ventilansteuerung (spannungslos geöffnet geschlossen) parametrierbar. Sommer- oder Winterbetrieb über ein Objekt wählbar. Zyklische Überwachung der Stellgröße: bleibt ein Stellgrößentelegramm innerhalb einer Überwachungszeit aus, wechselt der Ausgang in den Notbetrieb und es wird eine Alarmmeldung gesendet. Jeder Ausgang kann in eine Zwangspos

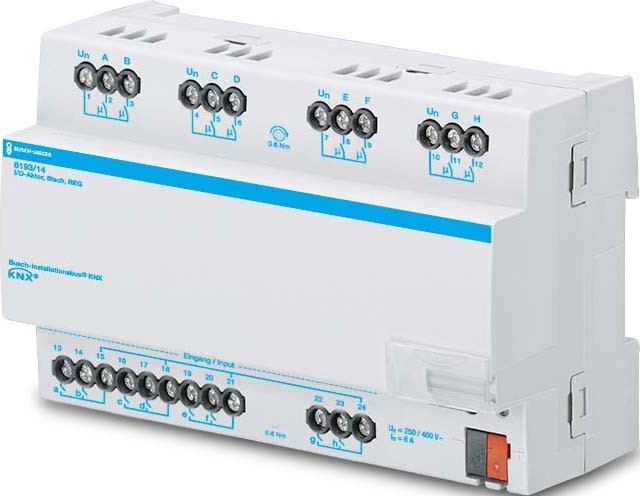

Der I/O-Aktor besitzt 8 Ausgänge zur Ansteuerung von Beleuchtungsstromkreisen. Es stehen 8 potentialfreie Binäreingänge zur Verfügung zur Bedienung der Ausgänge. Die Binäreingänge können als reine KNX-Teilnehmer programmiert werden. Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog. 1 TE ? 18 mm.

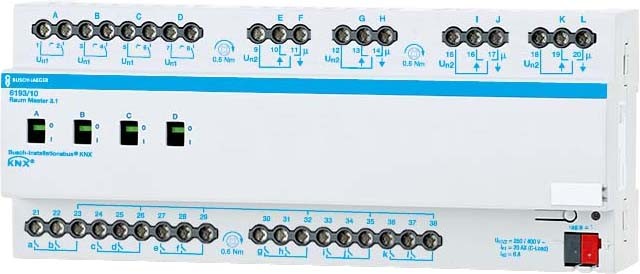

Zusätzlich stehen vier Jalousieausgänge zur Verfügung, die auch als Schaltausgänge programmiert werden können. Die einzelnen Jalousieausgänge sind als Wechselkontakte gegeneinander hardwareseitig verriegelt. Weiterhin stehen zwölf potentialfreie Binäreingänge zur Verfügung, über die jeweils die Ausgänge (Schalten und Jalousie) bedient werden können. Die Binäreingänge können als reine KNX-Teilnehmer programmiert werden.

Der Raum-Master erschließt neue Möglichkeiten für Objekte, bei denen Zimmer mit Wohnbereich gesteuert und effizient genutzt werden sollen. Für diese Räume, die typischerweise in Hotels, Krankenhäusern, betreutem Wohnen und Studentenwohnheimen zu finden sind, wurde der Raum-Master entwickelt. Er deckt alle Anforderungen an die Elektroinstallation dieser Anwendung ab und bietet in kompakter Form folgende Funktionen: Beleuchtung schalten Schalten von Verbrauchern Durch die Kommunikation der Geräte über den KNX-Bus können auch zentrale Steuerfunktionen und Notrufe aus den Räumen zu einer Zentrale realisiert werden.

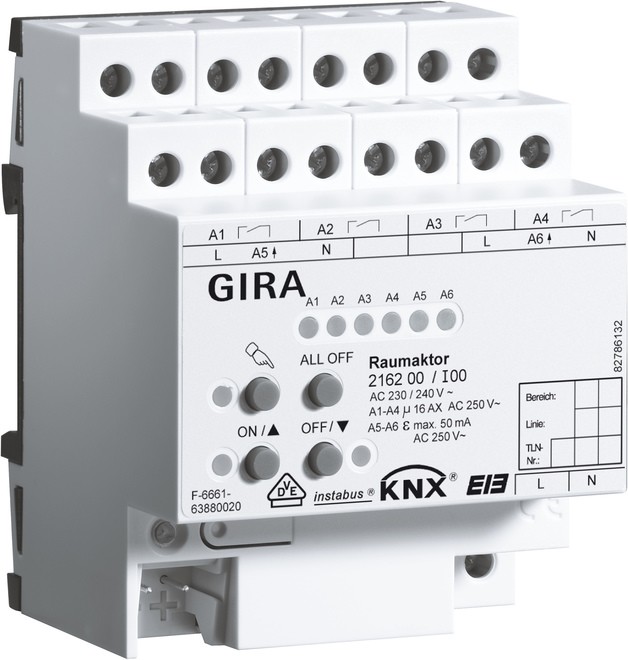

KNX Raumaktor REG plus Merkmale: Der Raumaktor steuert in einem Gerät drei verschiedene Gewerke, wie Beleuchtung, Jalousie und Heizung. Die vier Relaisausgänge lassen sich in der ETS (Engineering Tool Software) entweder auf Jalousiebetrieb oder Schaltbetrieb einstellen, auch ein Mischbetrieb ist möglich. Zwei Schaltausgänge ergeben einen Jalousieausgang. Zusätzlich sind zwei weitere elektronische Schaltausgänge für die Ansteuerung von Stellantrieben vorhanden. Schaltbetrieb: Der Raumaktor steuert mit seinen Relaiskontakten elektrische Verbraucher wie bspw. Beleuchtungsanlagen. Die Relaiskontakte sind bistabil, so dass der zuletzt eingestellte Schaltzustand auch bei Ausfall der Versorgungsspannung unverändert bleibt. Funktionseigenschaften je Ausgang: umfangreiche Zeitfunktionen, logische Verknüpfungen, Szenen, Sperrfunktionen oder alternativ Zwangsführungen, erweiterte Rückmeldungen, eine zyklische Überwachung der eintreffenden Schalttelegramme sowie einen Betriebsstundenzähler. Jalousiebetrieb: Der Raumaktor steuert mit seinen Relaiskontakten elektrisch betriebene Jalousien, Rollläden, Markisen, Lüftungsklappen oder ähnliche Behänge mit einer Netzspannung von AC 230 V. Funktionseigenschaften für jeden Ausgangskanal: separat parametrierbare Fahrzeiten, erweiterte Rückmeldefunktionen, Zuordnungen auf bis zu fünf verschiedene Sicherheitsfunktionen, eine umfangreiche Sonnenschutzfunktion und die Einbindung in Szenen oder Zwangsführungen. Raumtemperaturregelung: Zwei zusätzliche elektronische Schaltausgänge dienen der geräuschlosen Ansteuerung von thermischen Stellantrieben für Heiz- oder Kühlanlagen. Stetige Stellgrößentelegramme werden in ein pulsweitenmoduliertes Ausgangssignal (PWM) umgesetzt. Dadurch können die Stellantriebe stetig angesteuert werden. Alternativ ist die Umsetzung von schaltenden Stellgrößen möglich. Statusmeldung für die Ventilstellung und die zyklische Überwachung der Stellgrößentelegramme. Notbetrieb bei Busspannungsausfall oder Bus- und Netzspannungswiederkehr plus Zwangsstellung über Bustelegramm im Sommer- und Winterbetrieb. Alarmmeldung bei Kurzschluss oder Überlast des Schaltausgangs und Festsitzschutz für die Ventile. Es können stromlos geschlossene oder geöffnete Ventilantriebe angeschlossen werden. Überwachung der Netzspannungsversorgung und damit im Störfall die Aussendung einer Alarmmeldung auf den Bus. Sammelmeldungen \""alle Ventile geschlossen\"" und \""größte Stellgröße\"". Hinweise : VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. Montage auf DIN-Hutschiene.

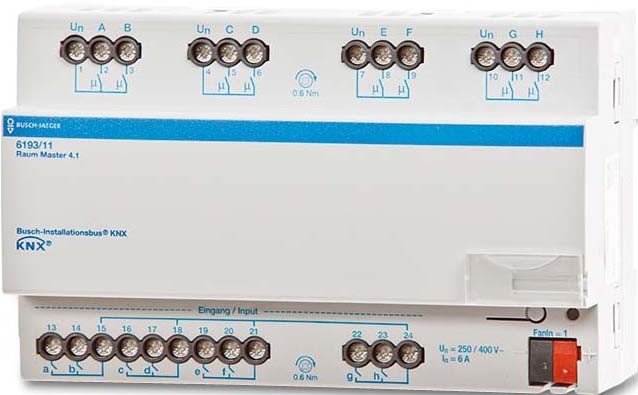

Der Raummaster besitzt 8 Ausgänge zur Ansteuerung von Beleuchtungs- und Steckdosenkreisen. Weiterhin stehen 8 potentialfreie Binäreingänge zur Verfügung, über die jeweils die Ausgänge bedient werden können. Die Binäreingänge können als reine KNX-Teilnehmer programmiert werden.

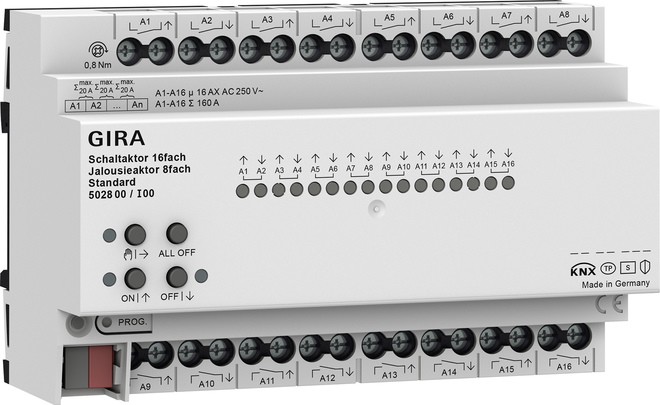

KNX Schaltaktor 16fach 16 A Jalousieaktor 8fach 16 A Standard REG plus Je nach Parametrierung kann der Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden. Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst. Merkmale: Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1 A2, A3 A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich. Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung. Bistabile Relais. Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich. Vereinfachter Klemmanschluss (keine Klemmenüberlagerung). Jalousiefunktionen: Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien, Rollläden, Markisen, Dachfenstern oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit parametrierbar. Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und Langzeitbetrieb (Step, Move) einstellbar. Rückmeldung der Behangposition oder der Lamellenposition. Zusätzlich können eine ungültige Behangposition oder eine Antriebsfahrt rückgemeldet werden. Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte, Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf die Sicherheitsfunktionen und die Sicherheitsreaktionen sind kanalorientiert parametrierbar. Sperrfunktion für jeden Jalousieausgang realisierbar. Einfacher Sonnenschutz: Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen zu Beginn oder am Ende der Funktion separat für jeden Ausgang aktivierbar. Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Schaltfunktionen: Unabhängiges Schalten der Schaltausgänge. Schließer- oder Öffnerbetrieb. Rückmeldung Schalten: Aktive oder passive Rückmeldefunktion. Logische Verknüpfungsfunktion einzeln für jeden Ausgang. Sperrfunktion für jeden Kanal parametrierbar. Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion). Einbeziehung in Lichtszenen möglich: Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Hinweise : VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. KNX Data Secure kompatibel. Schneller Download der Applikation (

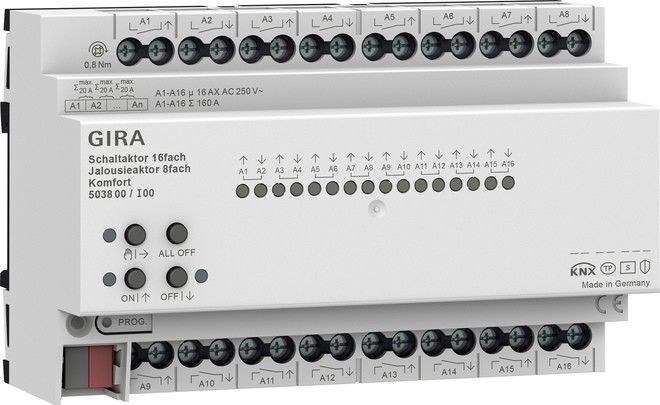

KNX Schaltaktor 16fach 16 A Jalousieaktor 8fach 16 A Komfort REG plus Je nach Parametrierung kann der Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden. Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst. Merkmale: Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1 A2, A3 A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich. Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen. Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung. Bistabile Relais. Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich. Vereinfachter Klemmanschluss (keine Klemmenüberlagerung). Jalousiefunktionen: Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien, Rollläden, Markisen, Dachfenstern oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit parametrierbar. Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und Langzeitbetrieb (Step, Move) einstellbar. Reaktion bei Busspannungswiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar. Zentrale Ansteuerung aller Jalousieausgänge über bis zu 6 Langzeitobjekte möglich (AUF, AB, permanent AUF, permanent AB). Rückmeldung der Behangposition oder der Lamellenposition. Zusätzlich können eine ungültige Behangposition oder eine Antriebsfahrt rückgemeldet werden. Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen. Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte, Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf die Sicherheitsfunktionen und die Sicherheitsreaktionen sind kanalorientiert parametrierbar. Eine umfangreiche Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen zu Beginn oder am Ende der Funktion separat für jeden Ausgang aktivierbar. Inklusive dynamischem Lamellenoffset für Lamellenjalousien. Auch mit erweitertem Sonnenschutz zur Einbindung in komplexere Beschattungssteuerungen (verfügt über separate Automatik- und Sperrobjekte). Dabei wahlweise auch mit Heizen Kühlen-Automatik und Präsenzfunktion. Tuchstraffungsfunktion für Markiesen. Erweiterte Sperrfunktion mit Quittierungsoption. Lüftungsfunktion für Fenster mit Fe

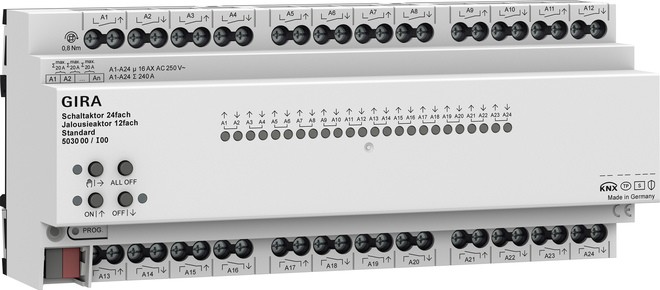

KNX Schaltaktor 24fach 16 A Jalousieaktor 12fach 16 A Standard REG plus Je nach Parametrierung kann der Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden. Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst. Merkmale: Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1 A2, A3 A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich. Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung. Bistabile Relais. Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich. Vereinfachter Klemmanschluss (keine Klemmenüberlagerung). Jalousiefunktionen: Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien, Rollläden, Markisen, Dachfenstern oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit parametrierbar. Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und Langzeitbetrieb (Step, Move) einstellbar. Rückmeldung der Behangposition oder der Lamellenposition. Zusätzlich können eine ungültige Behangposition oder eine Antriebsfahrt rückgemeldet werden. Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte, Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf die Sicherheitsfunktionen und die Sicherheitsreaktionen sind kanalorientiert parametrierbar. Sperrfunktion für jeden Jalousieausgang realisierbar. Einfacher Sonnenschutz: Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen zu Beginn oder am Ende der Funktion separat für jeden Ausgang aktivierbar. Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Schaltfunktionen: Unabhängiges Schalten der Schaltausgänge. Schließer- oder Öffnerbetrieb. Rückmeldung Schalten: Aktive oder passive Rückmeldefunktion. Logische Verknüpfungsfunktion einzeln für jeden Ausgang. Sperrfunktion für jeden Kanal parametrierbar. Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion). Einbeziehung in Lichtszenen möglich: Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Hinweise : VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. KNX Data Secure kompatibel. Schneller Download der Applikation

KNX Schaltaktor 24fach 16 A Jalousieaktor 12fach 16 A Komfort REG plus Je nach Parametrierung kann der Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden. Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst. Merkmale: Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1 A2, A3 A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich. Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen. Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung. Bistabile Relais. Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich. Vereinfachter Klemmanschluss (keine Klemmenüberlagerung). Jalousiefunktionen: Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien, Rollläden, Markisen, Dachfenstern oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit parametrierbar. Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und Langzeitbetrieb (Step, Move) einstellbar. Reaktion bei Busspannungswiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar. Zentrale Ansteuerung aller Jalousieausgänge über bis zu 6 Langzeitobjekte möglich (AUF, AB, permanent AUF, permanent AB). Rückmeldung der Behangposition oder der Lamellenposition. Zusätzlich können eine ungültige Behangposition oder eine Antriebsfahrt rückgemeldet werden. Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen. Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte, Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf die Sicherheitsfunktionen und die Sicherheitsreaktionen sind kanalorientiert parametrierbar. Eine umfangreiche Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen zu Beginn oder am Ende der Funktion separat für jeden Ausgang aktivierbar. Inklusive dynamischem Lamellenoffset für Lamellenjalousien. Auch mit erweitertem Sonnenschutz zur Einbindung in komplexere Beschattungssteuerungen (verfügt über separate Automatik- und Sperrobjekte). Dabei wahlweise auch mit Heizen Kühlen-Automatik und Präsenzfunktion. Tuchstraffungsfunktion für Markiesen. Erweiterte Sperrfunktion mit Quittierungsoption. Lüftungsfunktion für Fenster mit F

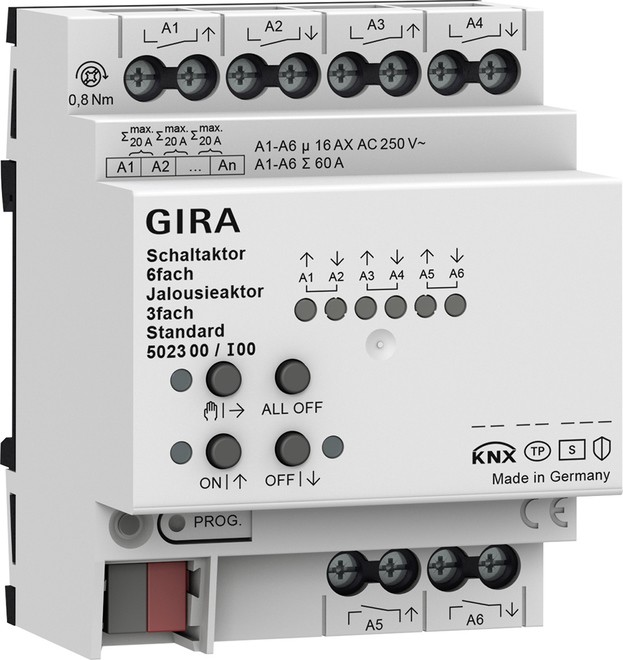

KNX Schaltaktor 6fach 16 A Jalousieaktor 3fach 16 A Standard REG plus Je nach Parametrierung kann der Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden. Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst. Merkmale: Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1 A2, A3 A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich. Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung. Bistabile Relais. Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich. Vereinfachter Klemmanschluss (keine Klemmenüberlagerung). Jalousiefunktionen: Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien, Rollläden, Markisen, Dachfenstern oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit parametrierbar. Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und Langzeitbetrieb (Step, Move) einstellbar. Rückmeldung der Behangposition oder der Lamellenposition. Zusätzlich können eine ungültige Behangposition oder eine Antriebsfahrt rückgemeldet werden. Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte, Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf die Sicherheitsfunktionen und die Sicherheitsreaktionen sind kanalorientiert parametrierbar. Sperrfunktion für jeden Jalousieausgang realisierbar. Einfacher Sonnenschutz: Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen zu Beginn oder am Ende der Funktion separat für jeden Ausgang aktivierbar. Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Schaltfunktionen: Unabhängiges Schalten der Schaltausgänge. Schließer- oder Öffnerbetrieb. Rückmeldung Schalten: Aktive oder passive Rückmeldefunktion. Logische Verknüpfungsfunktion einzeln für jeden Ausgang. Sperrfunktion für jeden Kanal parametrierbar. Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion - auch mit Vorwarnfunktion). Einbeziehung in Lichtszenen möglich: Bis zu 16 interne Szenen sind je Ausgang parametrierbar. Szenenspeicherfunktion: Zusätzliche visuelle Rückmeldung. Hinweise : VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. KNX Data Secure kompatibel. Schneller Download der Applikation (L

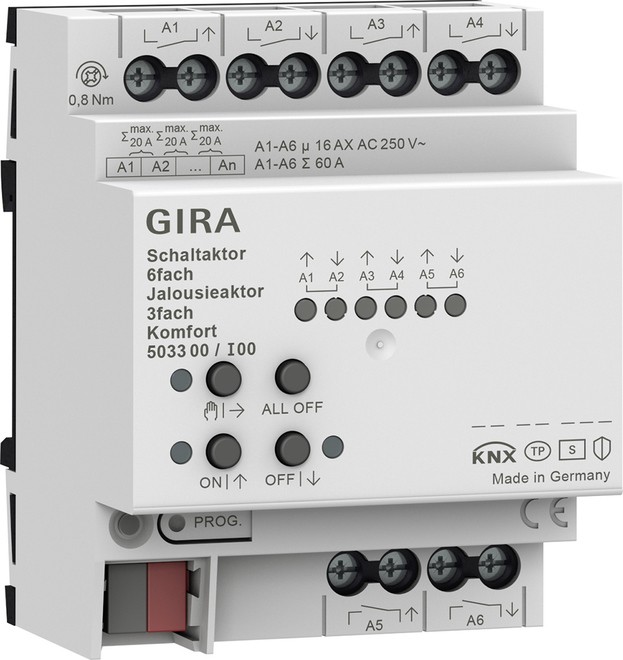

KNX Schaltaktor 6fach 16 A Jalousieaktor 3fach 16 A Komfort REG plus Je nach Parametrierung kann der Aktor als Schaltaktor oder als Jalousieaktor eingesetzt werden. Auch Mischformen aus Schalt- und Jalousieaktor sind möglich. Für die Funktion Jalousieaktor werden zwei benachbarte Relaisausgänge zu einem Jalousieausgang zusammengefasst. Merkmale: Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1 A2, A3 A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich. Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen. Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung. Bistabile Relais. Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich. Vereinfachter Klemmanschluss (keine Klemmenüberlagerung). Jalousiefunktionen: Betriebsart parametrierbar: Ansteuerung von Lamellenjalousien, Rollläden, Markisen, Dachfenstern oder Lüftungsklappen. Separat parametrierbare Behangfahrzeiten mit Fahrzeitverlängerung für Fahrten in die obere Endlage. Bei Lamellenjalousien ist unabhängig eine Lamellenfahrzeit parametrierbar. Umschaltzeit bei Fahrtrichtungswechsel und Zeiten für Kurz- und Langzeitbetrieb (Step, Move) einstellbar. Reaktion bei Busspannungswiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar. Zentrale Ansteuerung aller Jalousieausgänge über bis zu 6 Langzeitobjekte möglich (AUF, AB, permanent AUF, permanent AB). Rückmeldung der Behangposition oder der Lamellenposition. Zusätzlich können eine ungültige Behangposition oder eine Antriebsfahrt rückgemeldet werden. Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen. Zuordnungen auf bis zu 5 verschiedene Sicherheitsfunktionen (3 Windalarme, 1 Regenalarm, 1 Frostalarm), wahlweise mit zyklischer Überwachung. Die Sicherheitsfunktionen (Objekte, Zykluszeiten, Priorität) werden geräteorientiert gemeinsam für alle Ausgänge angelegt. Eine Zuordnung einzelner Ausgänge auf die Sicherheitsfunktionen und die Sicherheitsreaktionen sind kanalorientiert parametrierbar. Eine umfangreiche Sonnenschutzfunktion mit festen und variablen Behang- oder Lamellenpositionen zu Beginn oder am Ende der Funktion separat für jeden Ausgang aktivierbar. Inklusive dynamischem Lamellenoffset für Lamellenjalousien. Auch mit erweitertem Sonnenschutz zur Einbindung in komplexere Beschattungssteuerungen (verfügt über separate Automatik- und Sperrobjekte). Dabei wahlweise auch mit Heizen Kühlen-Automatik und Präsenzfunktion. Tuchstraffungsfunktion für Markiesen. Erweiterte Sperrfunktion mit Quittierungsoption. Lüftungsfunktion für Fenster mit Fen

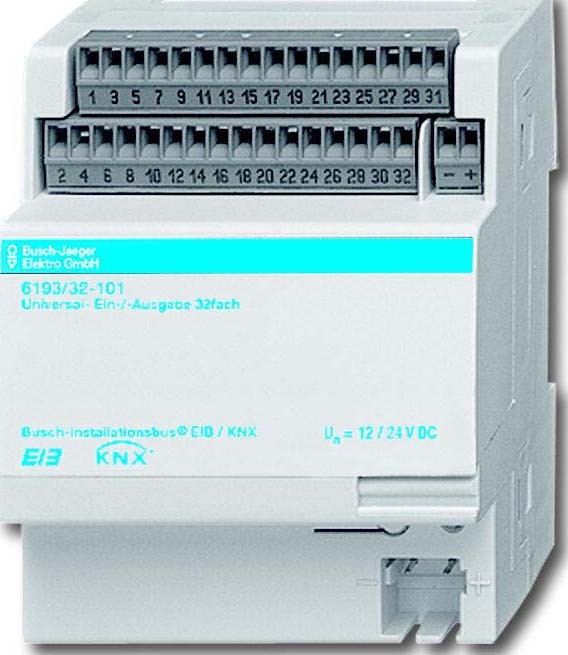

Der Universal E/A-Konzentrator dient zum Anschluss von Tastern oder Signallampen, z.B. in einem Bedien- und Anzeigetableau. Er verfügt über 32 Kanäle, die einzeln als Ein- oder Ausgänge parametrierbar sind. Benötigt externe 12 oder 24 V DC-Hilfsspannung .

32 Ein-/Ausgänge zum Anschluss von potenzialfreien Kleinspannungstastern oder Signallampen (max. je 80 mA). Nicht zur Ansteuerung von Relais geeignet. Anschlussleitungen max. 10 m. Die Kanäle sind mit Hilfe der ETS frei als Aus- oder Eingang parametrierbar. Externe stabilisierte Spannungsversorgung (12-24 V DC, z.B 6191/11-101 oder 6193/33-101) wird benötigt. Der Busanschluss erfolgt über die beiliegende Busklemme. Bei Bedarf entnehmen Sie bitte Software und Beschreibung dem aktuellen Online-Katalog. 1 TE ? 18 mm.
