ER-A - Standardausführung: Standard Abdeckung für ER EC mit Filterwechselanzeige (Timestrip). Grundlast 30 m3/h / Volllast 60 m3/h. Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter. Umschaltung auf Volllaststufe (60 m3/h) mit Einschaltverzögerung von ca. 60 sek. Nachlaufzeit der Volllast ca. 15 min. Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-A, Ausführung: Standard, Fördervolumen: 30 m3/h / 60 m3/h / (Stufe 1/Stufe 2), Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,47 kg, Gewicht mit Verpackung: 0,62 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 310 mm, Höhe mit Verpackung: 300 mm, Tiefe mit Verpackung: 40 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 35 dB(A) / kombiniert mit ER GH, 31 dB(A) / 41 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478

ER-AB - Ausführung mit Bewegungsmelder und intelligentem Zeitmodul: Abdeckung mit Bewegungsmelder, intelligentem Zeit-Modul und LED-Filterwechselanzeige. Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über integrierten Bewegungsmelder. Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig. Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m3/h) möglich. Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator. Steuerung der Volllaststufe per Bewegungsmelder. Nach detektierter Bewegung wird die Volllaststufe ohne Einschaltverzögerung aktiviert. Reichweite des Bewegungsmelder: 5 m. Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek). Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit. Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min). Einstellbare Tastensperre (Mieterschutz). Schutzklasse II. *Werkseinstellung, Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-AB, Ausführung: Bewegungsmelder mit intelligentem Zeitmodul, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / gemäß Werkseinstellung Stufe 1: 30 m3/h und Stufe 2: 60 m3/h, Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,59 kg, Gewicht mit Verpackung: 0,75 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 305 mm, Höhe mit Verpackung: 450 mm, Tiefe mit Verpackung: 295 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478

ER-AH - Ausführung mit intelligentem Zeitmodul und Feuchtesteuerung: Abdeckung mit Feuchtesteuerung, intelligentem Zeit-Modul und LED-Filterwechselanzeige. Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über intelligente Feuchtesteuerung. Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig. Individuelle Einstellung der Fördervolumen (Grundlast 20/30/40 m3/h, Nennlast 40/60/100 m3/h) möglich. Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator. Intelligente Feuchtesteuerung mit jahreszeitlicher Anpassung. Stufenlose Anpassung des Volumenstroms zwischen 30 m3/h und der eingestellten Nennlast V2 anhand der relativen Raumluftfeuchte. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek). Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min). Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit. Einstellbare Intervallsteuerung (1*/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume. Einstellbare Tastensperre (Mieterschutz). Schutzklasse II. *Werkseinstellung, Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-AH, Ausführung: Feuchtesteuerung mit intelligentem Zeitmodul, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / AnmerkungStufe 1 = 20/30/40 m3/h, Stufe 2 = 40/60/100 m3/h einstellbar, Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,6 kg, Gewicht mit Verpackung: 0,75 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 305 mm, Höhe mit Verpackung: 450 mm, Tiefe mit Verpackung: 295 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478

ER-AK - Komfort-Ausführung mit intelligentem Zeitmodul: Abdeckung mit intelligentem Zeit-Modul und LED-Filterwechselanzeige. Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten. Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m3/h) möglich. Elektrische Steckverbindung für schnelle werkzeuglose Verbindung der Abdeckung mit dem Ventilator. Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek). Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit. Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min). Einstellbare Intervallsteuerung (1*/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume. Einstellbare Tastensperre (Mieterschutz). Schutzklasse II. *Werkseinstellung, Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-AK, Ausführung: Komfort mit intelligentem Zeitmodul, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / gemäß Werkseinstellung Stufe 1: 30 m3/h und Stufe 2: 60 m3/h, Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,59 kg, Gewicht mit Verpackung: 0,76 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 295 mm, Höhe mit Verpackung: 305 mm, Tiefe mit Verpackung: 47 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478

Einbaufertiges Abluftelement mit Bewegungssensor und Zeitsteuerung für Grund- und Bedarfslüftung, aus Kunststoff, weiß, zum Einschub in Rohre mit ND 125 mm. Lippendichtung am Einbauring vermeidet seitliche Falschluft und verringert Verschmutzung im Umfeld. Nach Ansprechen des Bewegungssensors wird für 30 Minuten der Grund- auf den Bedarfsvolumenstrom erhöht. Betrieb durch 3 Batterien (bauseits, Type LR 03, 1,5 V, Lebensdauer ca. 18 Monate). Für Wand- und Deckeneinbau geeignet.

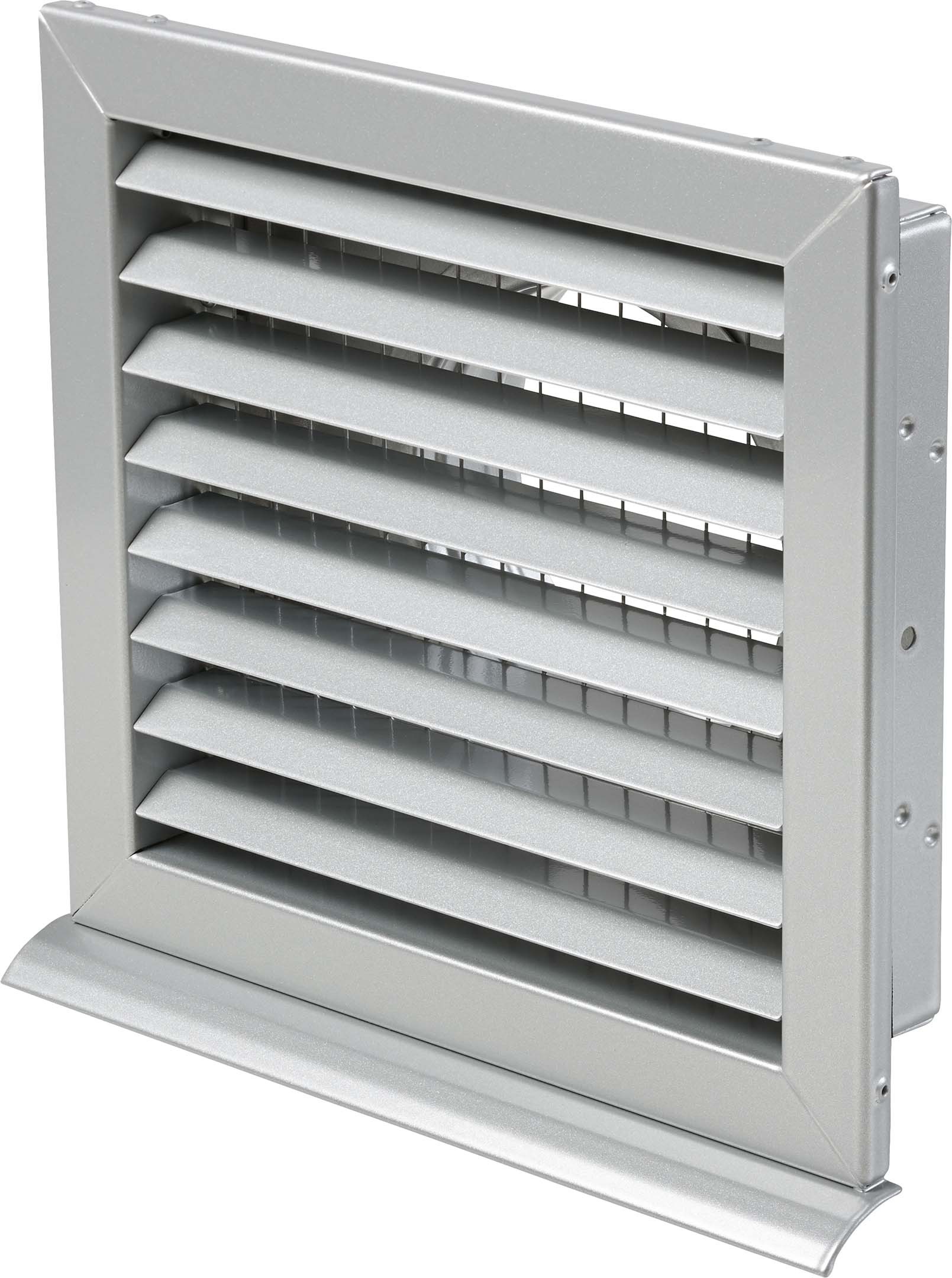

Das kombiniertes Ansaug-/Ausblasgitter wird an der Außenwand montiert und ist für die Außen- und Fortluftführung zentraler Lüftungsgeräte mit Wärmerückgewinnung geeignet. Fortluft und Außenluft sind nebeneinander angeordnet. Das Gitter besteht aus verzinktem Stahlblech und ist in der Farbe Silbergrau pulverbeschichtet.

Das kombiniertes Ansaug-/Ausblasgitter wird an der Außenwand montiert und ist für die Außen- und Fortluftführung zentraler Lüftungsgeräte mit Wärmerückgewinnung geeignet. Fortluft und Außenluft sind nebeneinander angeordnet. Das Gitter besteht aus verzinktem Stahlblech und ist in der Farbe Silbergrau pulverbeschichtet.

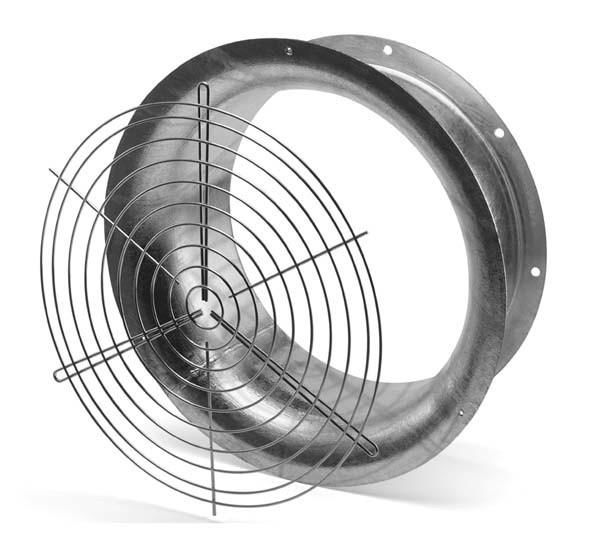

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Saugseitig mit Schutzgitter, verzinkt, DIN EN 294 entsprechend. anschlussseitig Flansch mit Lochbild nach DIN 24155.

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Saugseitig mit Schutzgitter, verzinkt, DIN EN 294 entsprechend. anschlussseitig Flansch mit Lochbild nach DIN 24155.

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Saugseitig mit Schutzgitter, verzinkt, DIN EN 294 entsprechend. anschlussseitig Flansch mit Lochbild nach DIN 24155.

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Saugseitig mit Schutzgitter, verzinkt, DIN EN 294 entsprechend. anschlussseitig Flansch mit Lochbild nach DIN 24155.

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Saugseitig mit Schutzgitter, verzinkt, DIN EN 294 entsprechend. anschlussseitig Flansch mit Lochbild nach DIN 24155.

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Saugseitig mit Schutzgitter, verzinkt, DIN EN 294 entsprechend. anschlussseitig Flansch mit Lochbild nach DIN 24155.

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Saugseitig mit Schutzgitter, verzinkt, DIN EN 294 entsprechend. anschlussseitig Flansch mit Lochbild nach DIN 24155.

Ansaugdüse mit großem Einlaufradius aus Stahlblech gedrückt, feuerverzinkt. Anschlussseitig Flansch mit Lochbild nach DIN 24155.

Aufhängungshalterungen zur abhängten Montage von der Decke. Die Halterungen sind mit einer weißen Kunststoffabdeckung versehen, die als Kabelblende dient. Die Halterungen können bei Bedarf gekürzt werden. Verwendung zusammen mit Deckenhalterungen PA2PF/PA3PF.

Aufhängungshalterungen zur abhängten Montage von der Decke. Die Halterungen sind mit einer weißen Kunststoffabdeckung versehen, die als Kabelblende dient. Die Halterungen können bei Bedarf gekürzt werden. Verwendung zusammen mit Deckenhalterungen PA2PF/PA3PF.

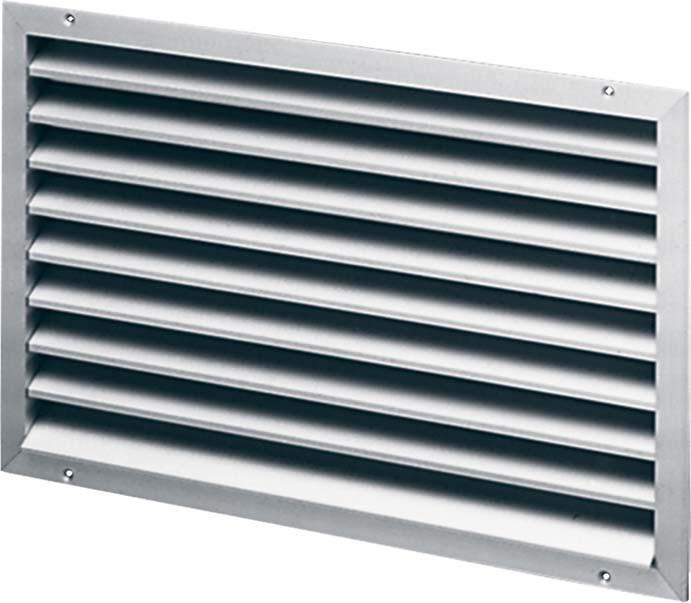

Außengitter zur Be- und Entlüftung. Mit feststehenden, regenabweisenden Wetterschutz-Lamellen. Mit Rahmen zum Einbau in gemauerte Wände. Schutzgitter gemäß DIN EN ISO 13857.Artikel: LZP 22, Luftrichtung: Be- und Entlüftung, Einbau: außen, Einbauort: Wand / Kanal, Material: Stahlblech, verzinkt, Gewicht: 6,45 kg, Gewicht mit Verpackung: 6,83 kg, Kanalmaß: 500 mm x 250 mm, Breite: 529 mm, Höhe: 325 mm, Tiefe: 73 mm, Breite mit Verpackung: 590 mm, Höhe mit Verpackung: 335 mm, Tiefe mit Verpackung: 110 mm

Außengitter zur Be- und Entlüftung. Mit feststehenden, regenabweisenden Wetterschutz-Lamellen. Mit Rahmen zum Einbau in gemauerte Wände. Schutzgitter gemäß DIN EN ISO 13857.Artikel: LZP 25, Luftrichtung: Be- und Entlüftung, Einbau: außen, Einbauort: Wand / Kanal, Material: Stahlblech, verzinkt, Gewicht: 7,15 kg, Gewicht mit Verpackung: 7,54 kg, Kanalmaß: 500 mm x 300 mm, Breite: 529 mm, Höhe: 375 mm, Tiefe: 73 mm, Breite mit Verpackung: 590 mm, Höhe mit Verpackung: 380 mm, Tiefe mit Verpackung: 110 mm

Außengitter zur Be- und Entlüftung. Mit feststehenden, regenabweisenden Wetterschutz-Lamellen. Mit Rahmen zum Einbau in gemauerte Wände. Schutzgitter gemäß DIN EN ISO 13857.Artikel: LZP 28, Luftrichtung: Be- und Entlüftung, Einbau: außen, Einbauort: Wand / Kanal, Material: Stahlblech, verzinkt, Gewicht: 8,71 kg, Gewicht mit Verpackung: 9,19 kg, Kanalmaß: 600 mm x 300 mm, Breite: 629 mm, Höhe: 375 mm, Tiefe: 73 mm, Breite mit Verpackung: 690 mm, Höhe mit Verpackung: 395 mm, Tiefe mit Verpackung: 105 mm

Außengitter zur Be- und Entlüftung. Mit feststehenden, regenabweisenden Wetterschutz-Lamellen. Mit Rahmen zum Einbau in gemauerte Wände. Schutzgitter gemäß DIN EN ISO 13857.Artikel: LZP 31, Luftrichtung: Be- und Entlüftung, Einbau: außen, Einbauort: Wand / Kanal, Material: Stahlblech, verzinkt, Gewicht: 8,48 kg, Gewicht mit Verpackung: 8,99 kg, Kanalmaß: 600 mm x 350 mm, Breite: 629 mm, Höhe: 425 mm, Tiefe: 73 mm, Breite mit Verpackung: 690 mm, Höhe mit Verpackung: 440 mm, Tiefe mit Verpackung: 90 mm

Außengitter zur Be- und Entlüftung. Mit feststehenden, regenabweisenden Wetterschutz-Lamellen. Mit Rahmen zum Einbau in gemauerte Wände. Schutzgitter gemäß DIN EN ISO 13857.Artikel: LZP 35, Luftrichtung: Be- und Entlüftung, Einbau: außen, Einbauort: Wand / Kanal, Material: Stahlblech, verzinkt, Gewicht: 10,7 kg, Gewicht mit Verpackung: 11,32 kg, Kanalmaß: 700 mm x 400 mm, Breite: 729 mm, Höhe: 475 mm, Tiefe: 73 mm, Breite mit Verpackung: 800 mm, Höhe mit Verpackung: 480 mm, Tiefe mit Verpackung: 110 mm
