UESA

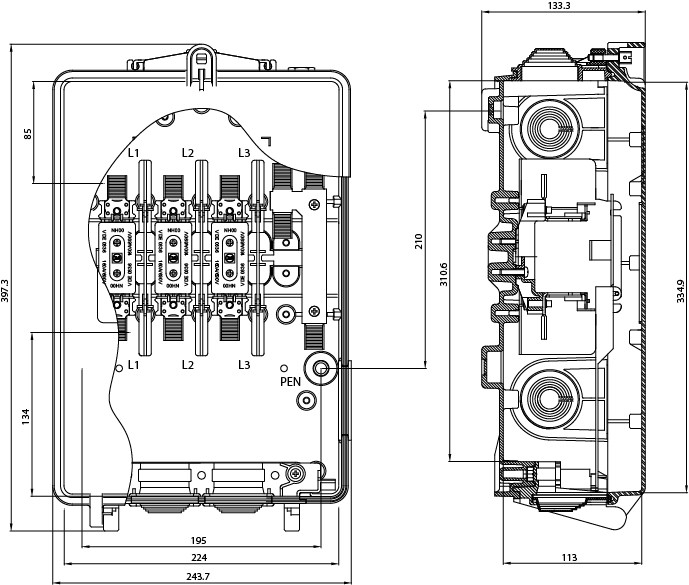

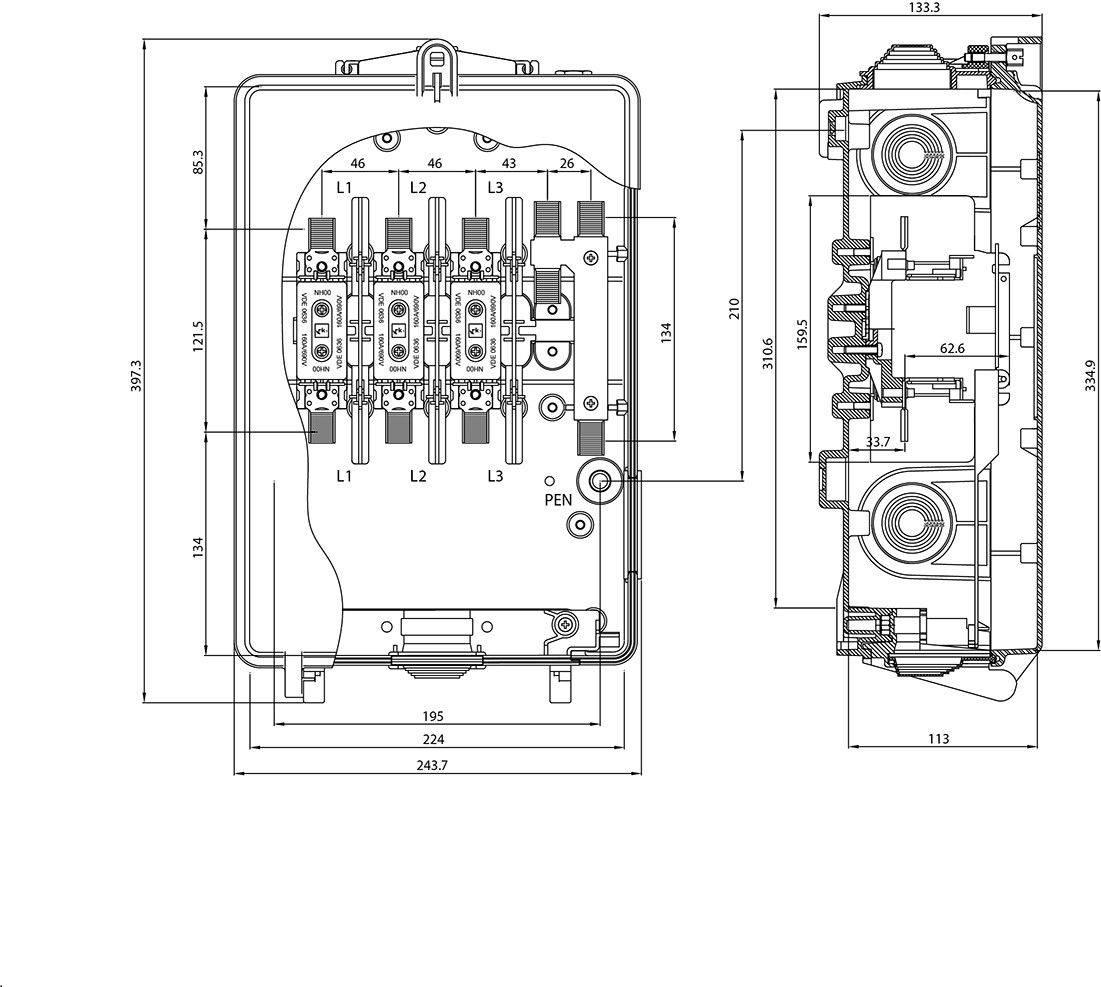

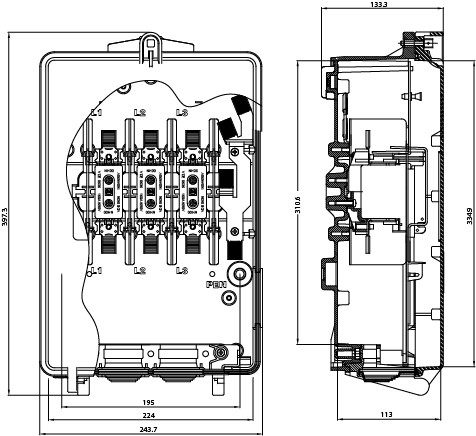

Gehäuse: Gehäuse-Unterteil und Deckel aus Polyesterharz-Formmasse Typ 803, DIN 16911, plombierbare Verschlußschrauben mit 8 mm Außenvierkant und Schlitz, steckbare Phasentrennwände aus PA, innenliegende Wandbefestigung mit Abdeckkappen oder wahlweise Außenbefestigung (Zubehör) möglich, plombierbare Primärklemmenabdeckung (EVU-Abdeckung), während der Kabelmontage im Abgang zu benutzen, kann nach Gebrauch im Deckel deponiert werden. Kabelzugang: 2-fach Kabeleinführung über steckbaren Einschub mit abgestufter Dichtung bis Durchmesser 42 unten rechts/links (Durchschleifkasten), Kabelbefestigung mit Zugentlastungsschelle, seitliche Kabelzugänge und rückwärtiger Kabelzugang möglich, Kabelabgang: Kabelabgang (Durchmesser 16 bis 42 mm) über steckbaren Einschub mit Würgenippel und Pg36-Gewinde, oben mittig oder wahlweise seitlich durch umstecken der Einschübe, Würgenippel Pg16 oben rechts, Einbauten: NH00-Kontakte (versilbert) auf Kunststoffsockel, Zugang: Doppel-Stahlrahmenklemmen 2x 10-50 mm², Abgang: Stahlrahmenklemmen 10-95 mm², PEN-Schiene: Zugang: 1 Doppel-Stahlrahmenklemme 2x 10-50 mm², Abgang: 3 Stahlrahmenklemmen 10-95 mm²

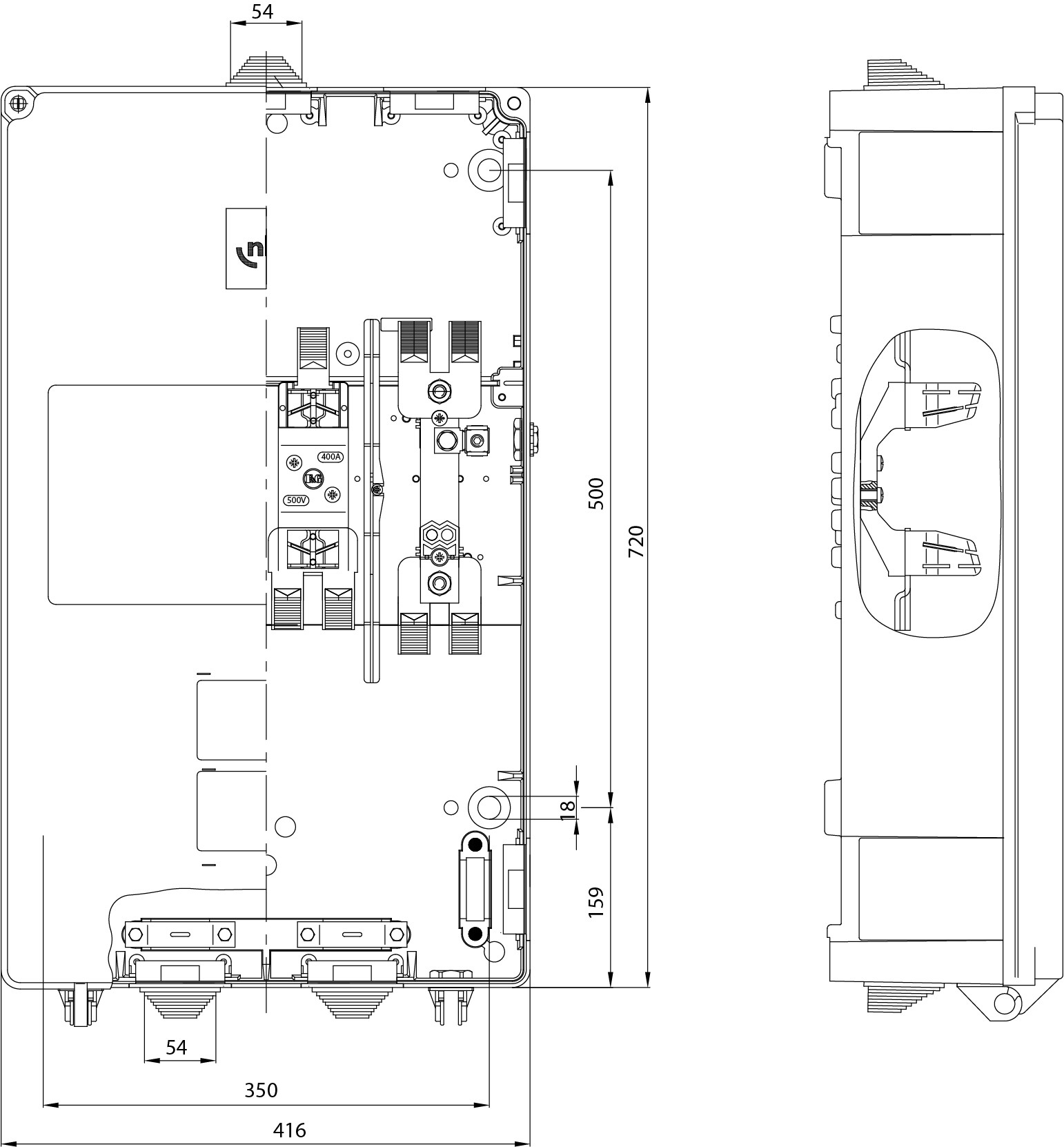

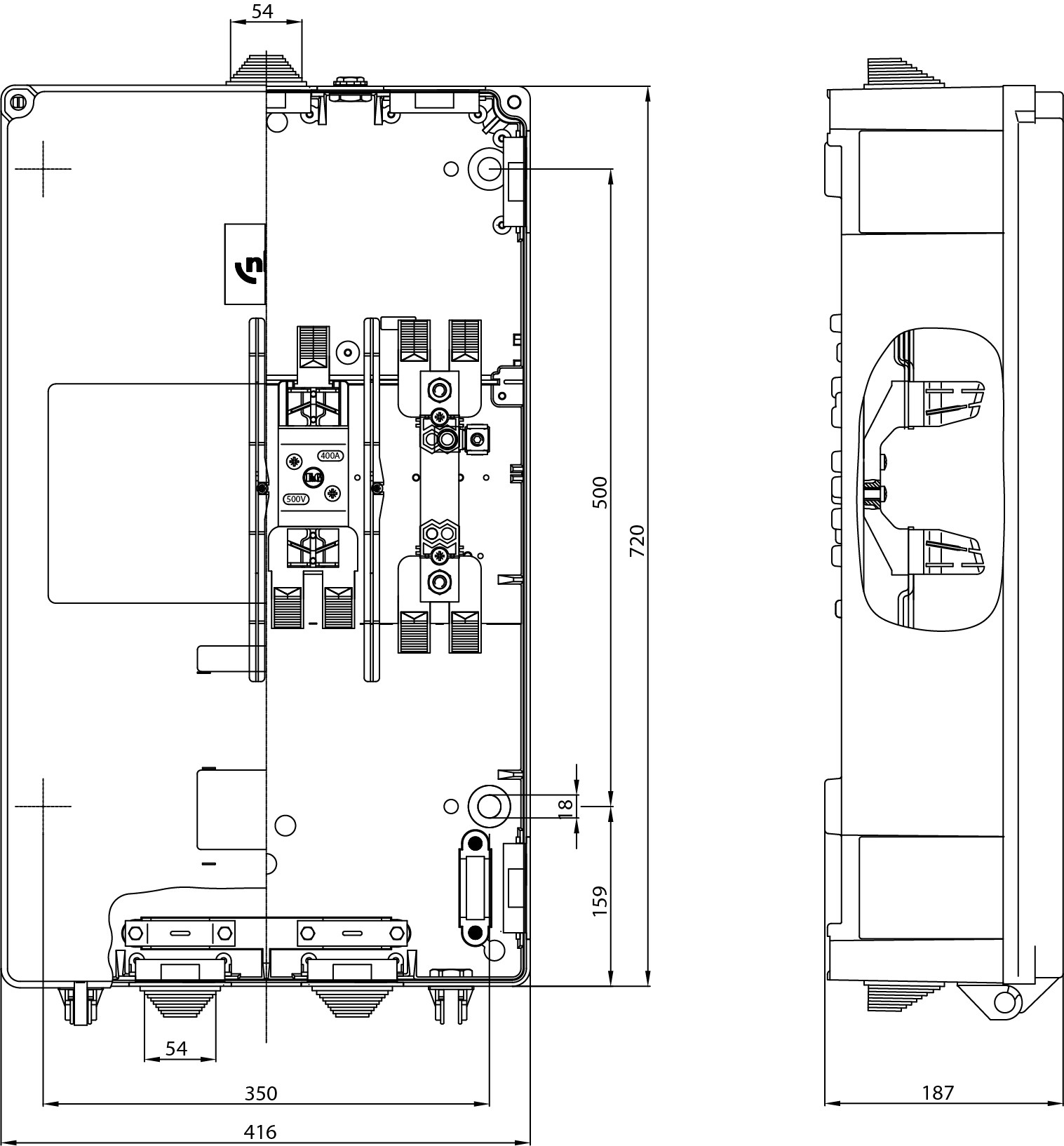

Gehäuse: Gehäuse-Unterteil und Deckel aus Polyesterharz Formmasse Typ 803, DIN 16911, plombierbare Verschlussschraube mit Außenvierkant ohne Schlitz, steckbare Phasentrennwände, innenliegende Wandbefestigung mit Abdeckkappen oder wahlweise Außenbefestigung (Zubehör) möglich, plombierbare Gesamtabdeckung für EVU- Konsumenten-/Sicherungsraum aus durchsichtigem Policarbonat, Kabelzugang: Kabeleinführung über steckbaren Einschub mit abgestufter Dichtung bis Durchmesser 42 oder Flanschaufnahme unten rechts, Kabelbefestigung mit Zugentlastungsschelle, kein seitlicher Kabelzugang möglich, Kabelabgang: Kabelabgang (Durchmesser 16 bis 42 mm) über steckbaren Einschub mit abgestufter Dichtung bis Durchmesser 42 unten links, zusätzlicher Würgenippel M20 unten links, kein Kabelabgang oben möglich, Zubehör: Deckeldichtung, Excenterscheiben, Blitzpfeil auf Deckel, Sonderetikett -Berührschutzabdeckung, Einbauten: NH00-Kontakte (versilbert) auf Kunststoffsockel, Zugang: Stahlrahmenklemmen 10-95 mm², Abgang: Stahlrahmenklemmen 10-95 mm², PEN-Schiene: Zugang: 1 Stahlrahmenklemme10-95 mm², Abgang: 3 Stahlrahmenklemmen10-95 mm²,

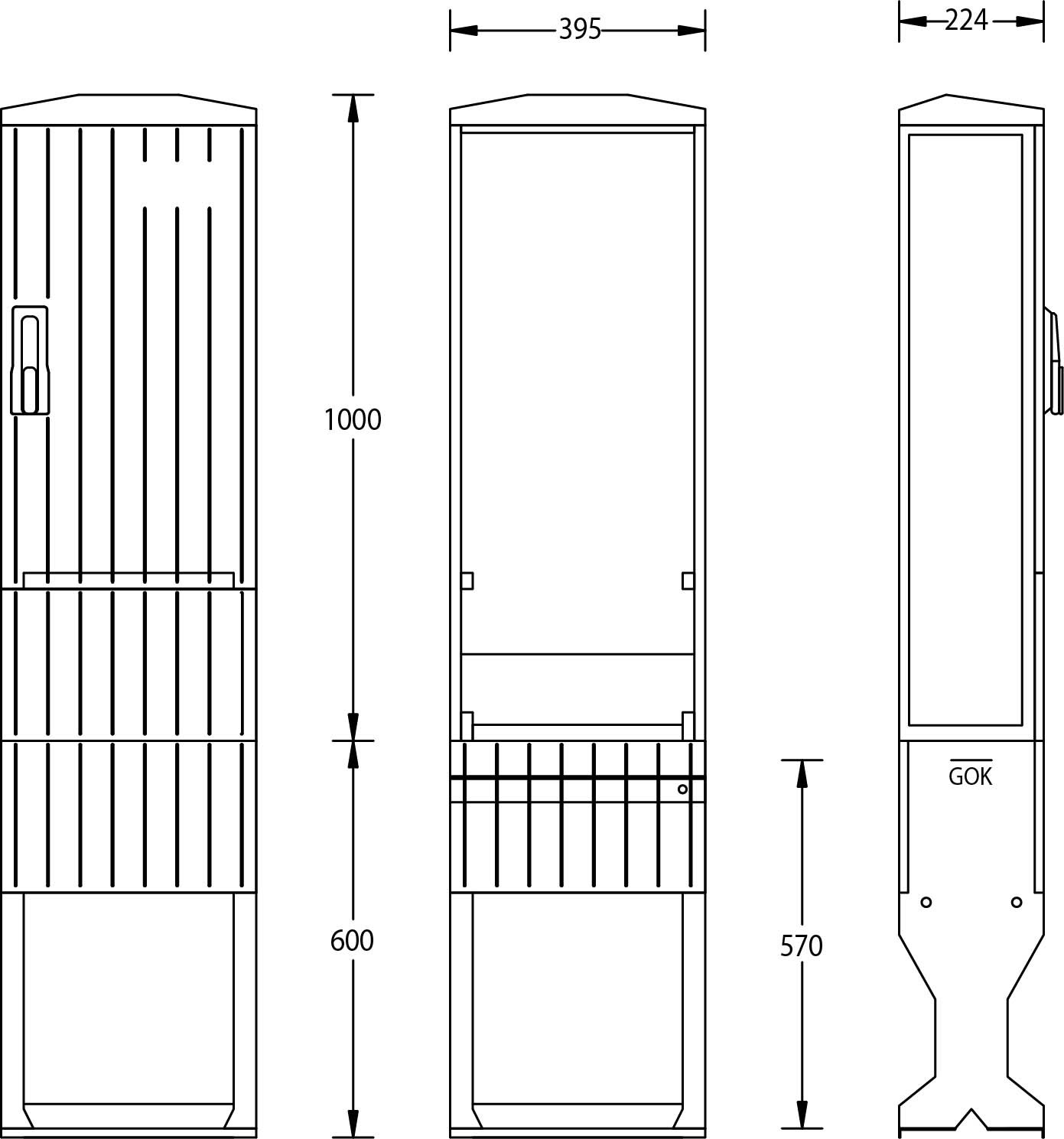

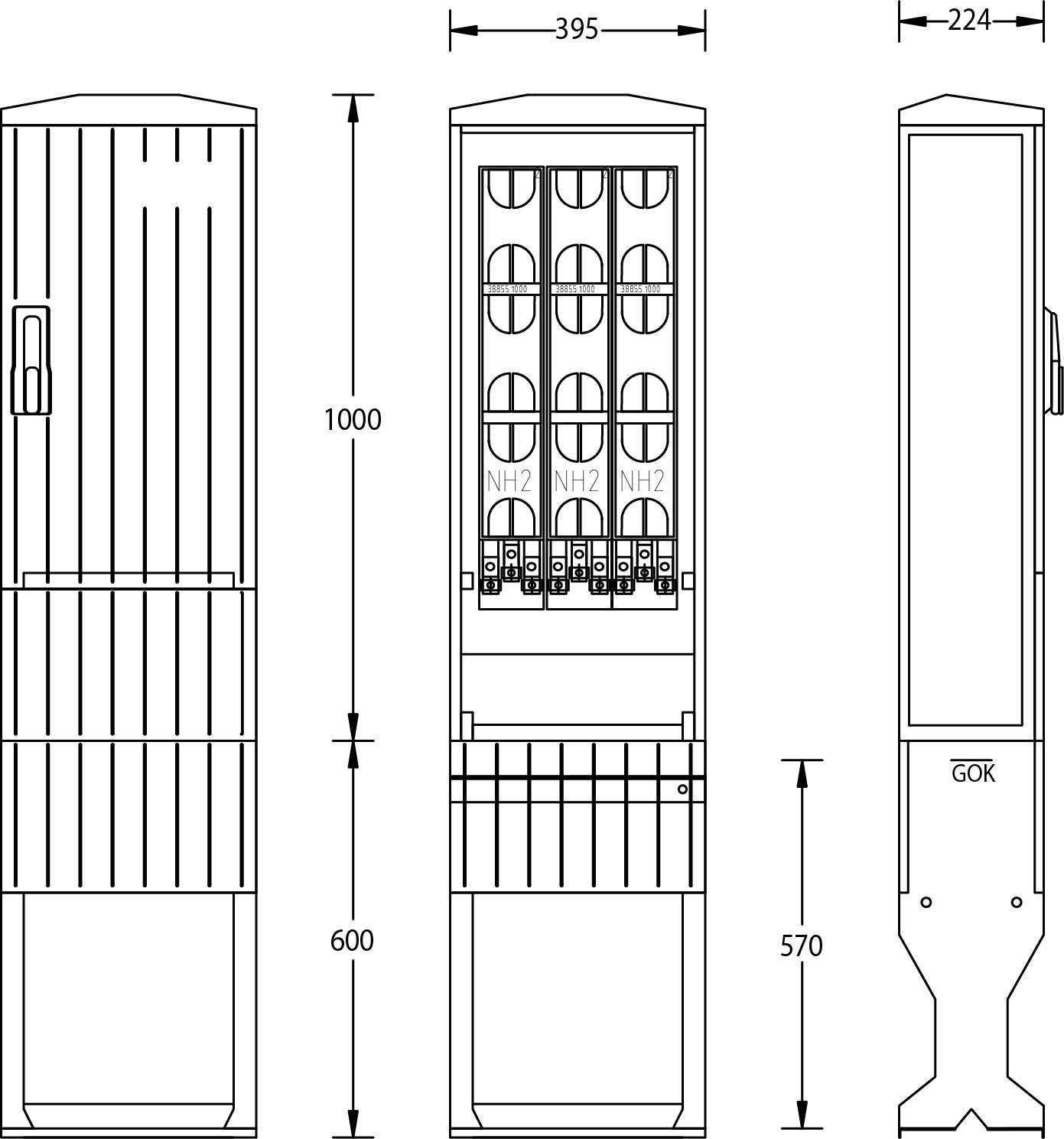

B030 FL, Schrank für Freiluftaufstellung, Größe 00, eine Tür, Schwenkhebel mit Einfachschließung, Kabelabfangschiene, Baukastensystem mit auswechselbaren Einzelteilen, ein Sammelschienensystem, 3 Sicherungsleisten NH 2, Einführhilfe für NH-Sicherungen, V-Direktanschlussklemmen bis 240 mm² sm, eine Durchführung für Baustrom, Abmessungen H/B/T (mm): 1600/395/224, Eingrabtiefe: 600 mm

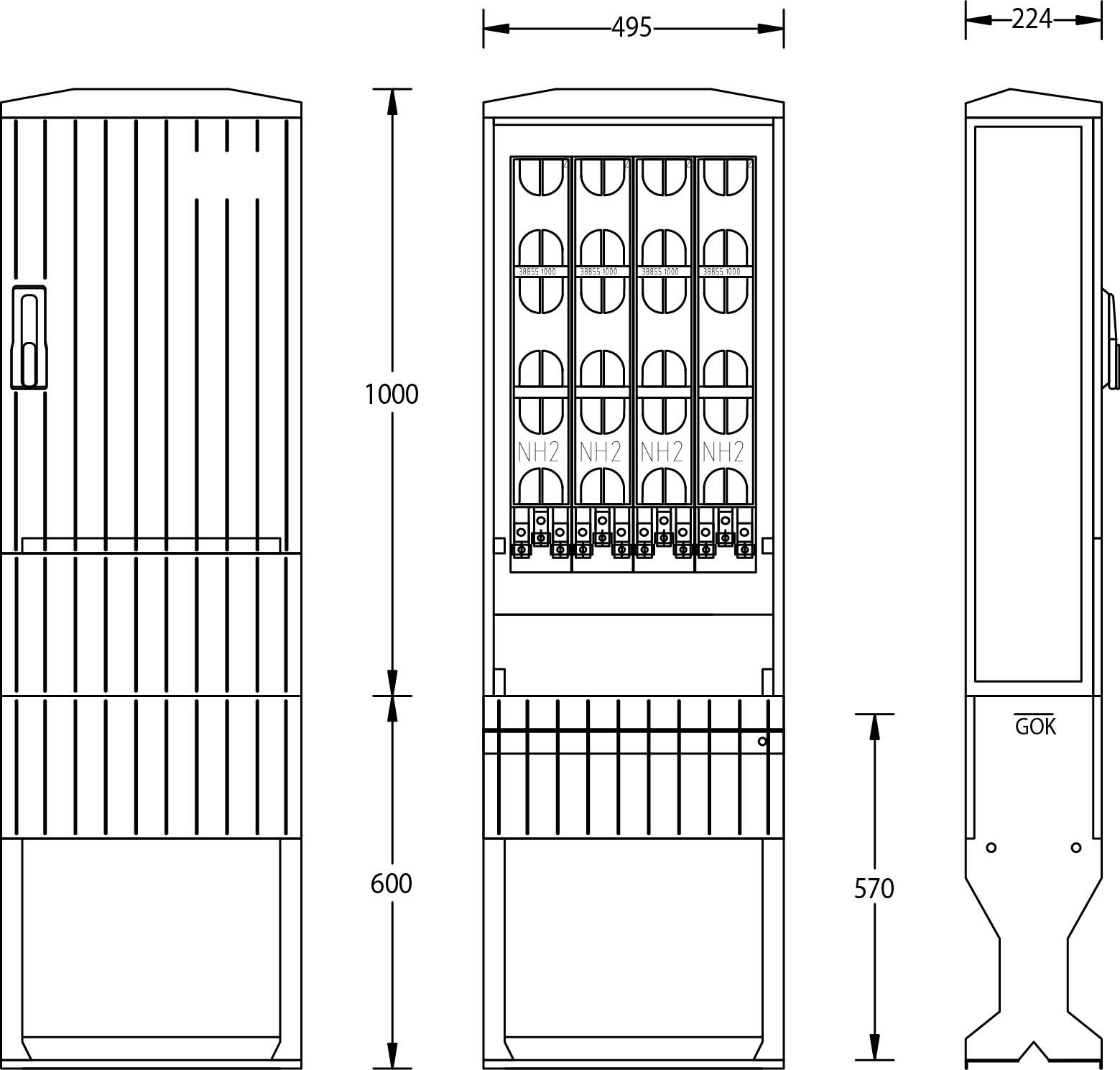

B040 FL, Schrank für Freiluftaufstellung, Größe 0, eine Tür, Schwenkhebel mit Einfachschließung, Kabelabfangschiene, Baukastensystem mit auswechselbaren Einzelteilen, ein Sammelschienensystem, 4 Sicherungsleisten NH 2, Einführhilfe für NH-Sicherungen, V-Direktanschlussklemmen bis 240 mm² sm, eine Durchführung für Baustrom, Abmessungen H/B/T (mm): 1600/495/224, Eingrabtiefe: 600 mm

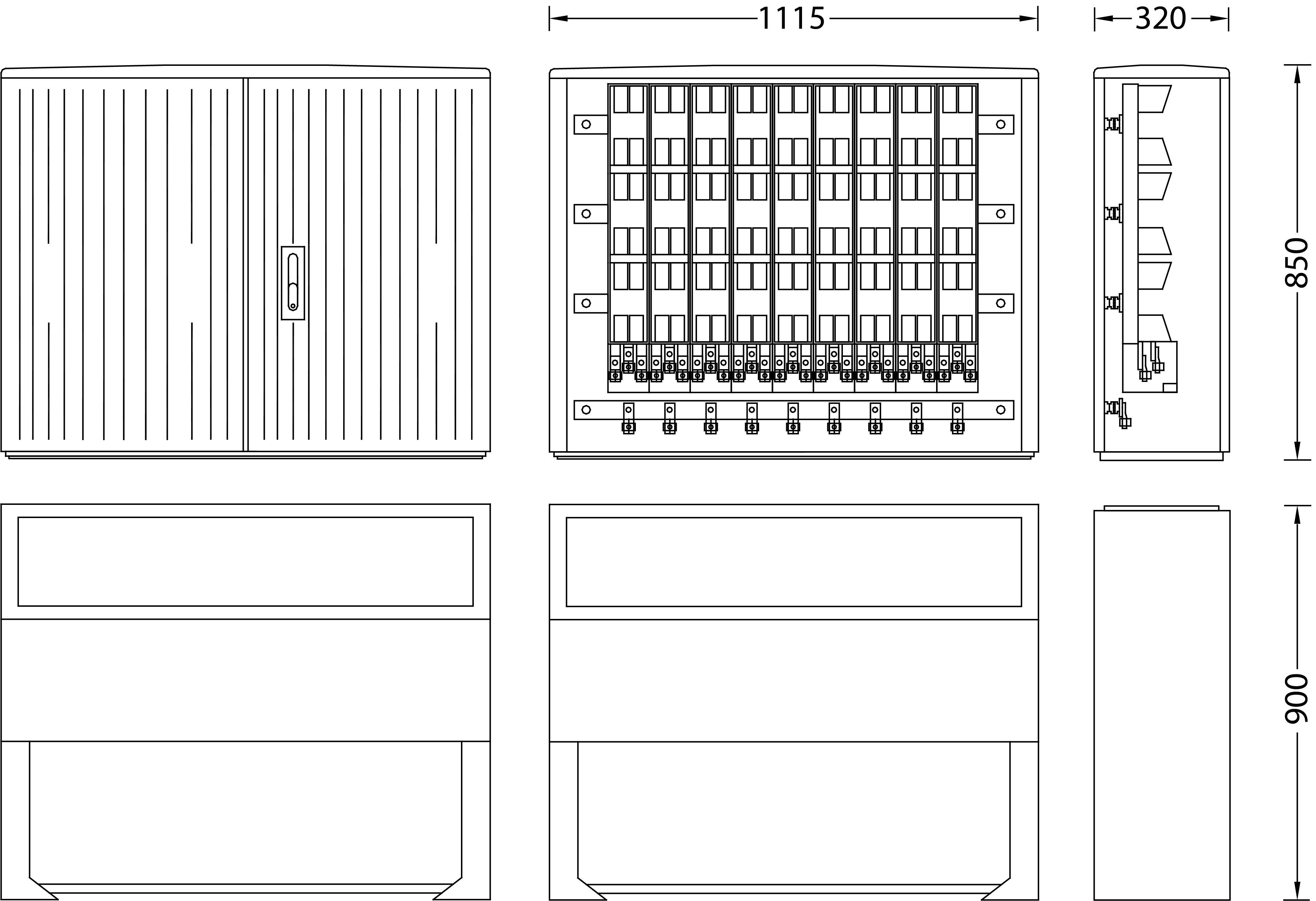

B090, Schrank für Freiluftaufstellung, Größe 2 mit Sockel Gr. 2, zwei Türen, Türen und Rückwand mit profilierter Oberfläche, Kabelabfangschiene, Baukastensystem mit auswechselbaren Einzelteilen, ein Sammelschienensystem, 9 Sicherungsleisten NH 2 (max. 10 Si-Lei), Einführhilfe für NH-Sicherungen, V-Direktanschlussklemmen bis 240 mm² sm, eine Durchführung für Baustrom, Abmessungen H/B/T (mm): 850+900/1115/320, Eingrabtiefe: 600 mm

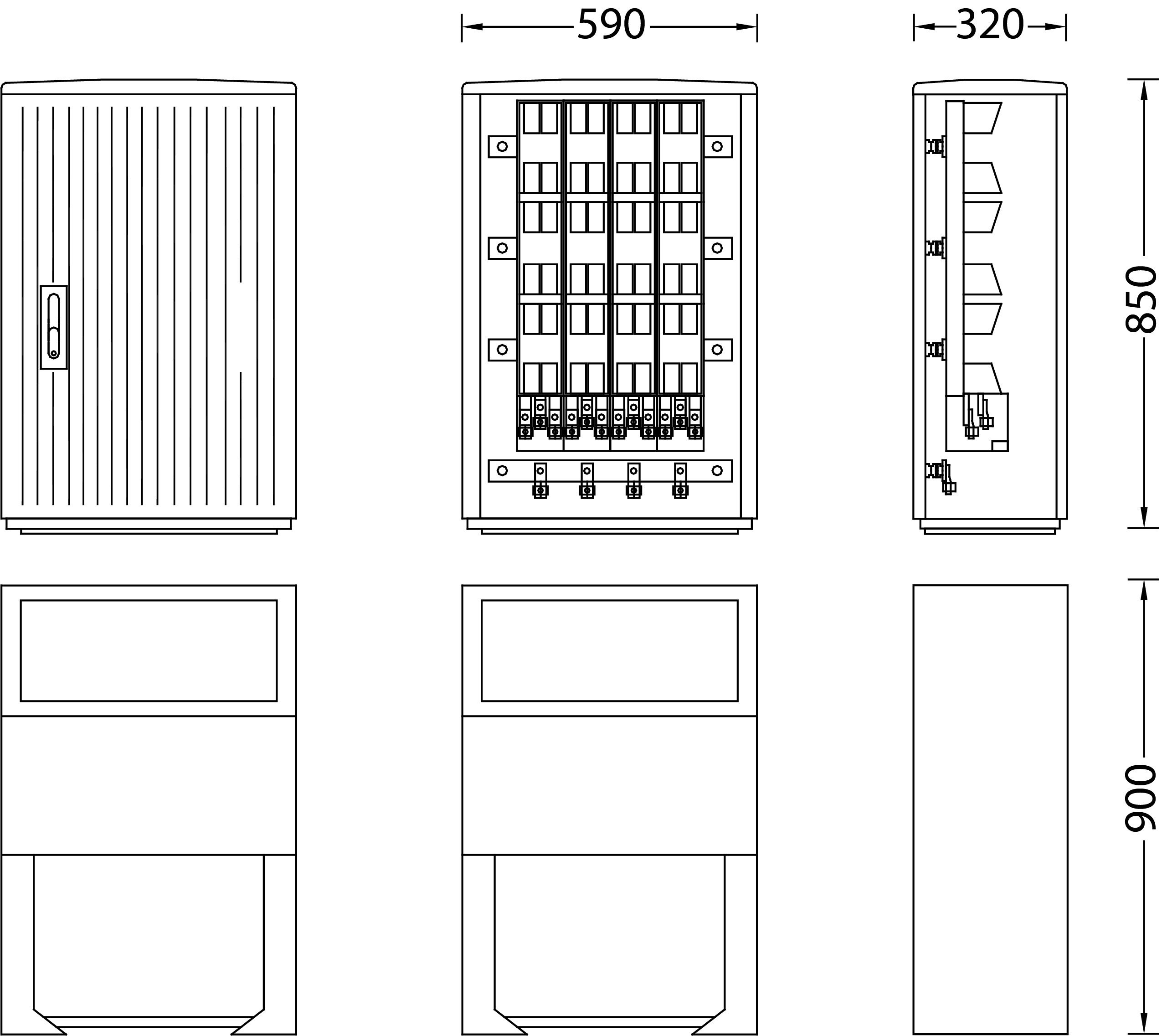

B040, Schrank für Freiluftaufstellung, Größe 0 mit Sockel Gr. 0, eine Tür, Tür und Rückwand mit profilierter Oberfläche, Kabelabfangschiene, Baukastensystem mit auswechselbaren Einzelteilen, ein Sammelschienensystem, 4 Sicherungsleisten NH 2 (max. 5 Si-Lei), Einführhilfe für NH-Sicherungen, V-Direktanschlussklemmen bis 240 mm² sm, eine Durchführung für Baustrom, Abmessungen H/B/T (mm): 850+900/590/320, Eingrabtiefe: 600 mm

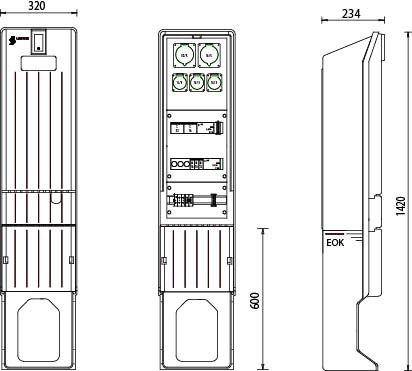

Marktplatzverteiler MV-A010-02 2151-8002.86, - Verteilersäule Größe A010/1420, - 1 Einspeiseklemme, - 1 Hauptsicherung D02, 3 polig, - 1 Fehlerstromschutzschalter, 4 polig, - 1 Fehlerstromschutzschalter 4 polig, - 1 Leitungsschutzschalter C 16 A 3 polig, - 1 Leitungsschutzschalter C 32 A 3 polig, - 3 Leitungsschutzschalter B 16 A 1 polig, - 1 CEE-Steckdose, 16 A, 5 polig, - 1 CEE-Steckdose, 32 A 5 polig, - 3 CEE-Steckdosen 16 A 3 polig, - 1 Sockelblende für Kabeldurchführung

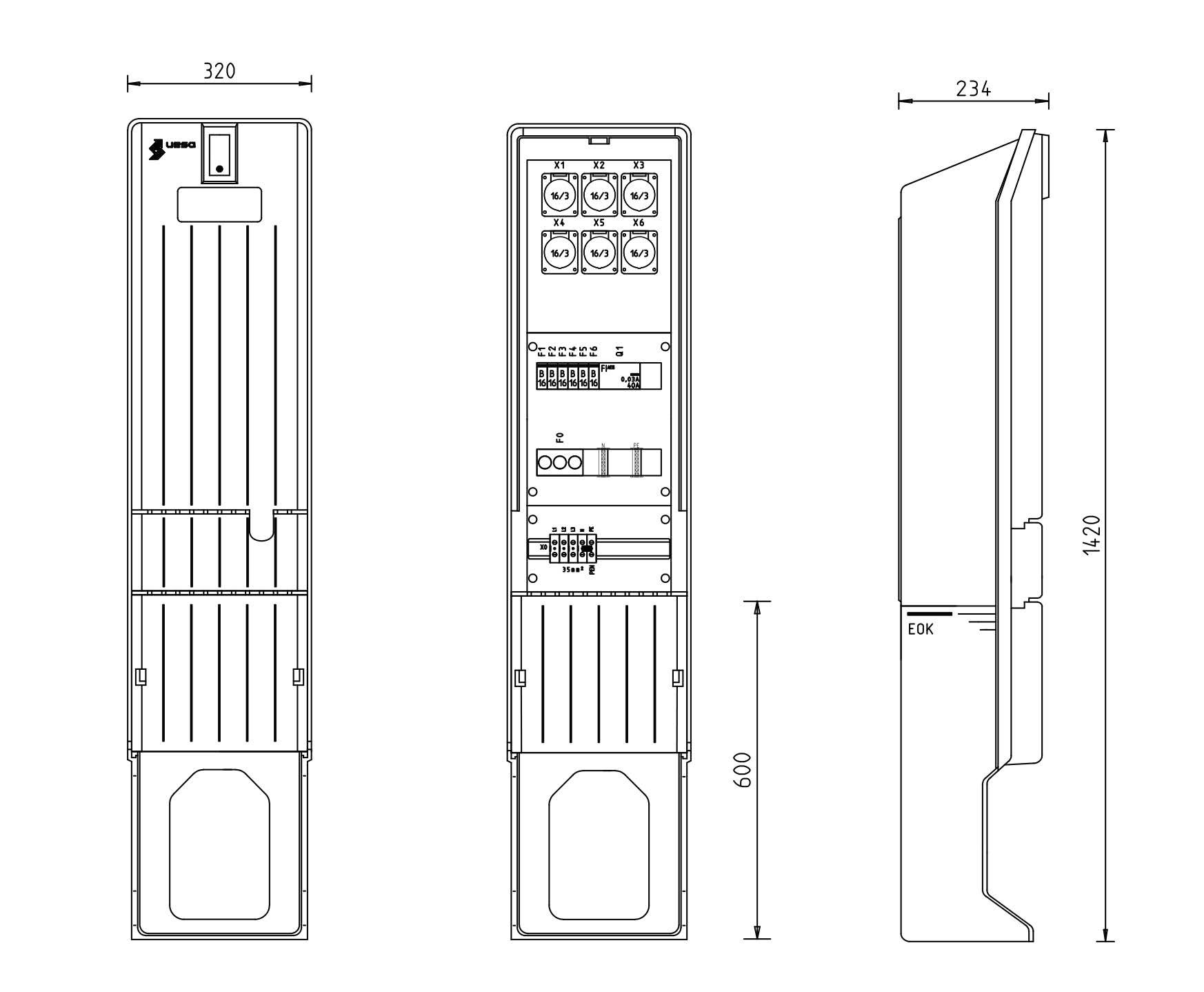

Marktplatzverteiler MV-A010-01 - 2151-8002.86, Verteilersäule Größe A010/1420, eine Einspeiseklemme, eine Hauptsicherung D02 3 polig, ein Fehlerstromschutzschalter 4 polig, sechs Leitungsschutzschalter B 16 A 1 polig, sechs CEE-Steckdosen 16 A 3 polig, eine Sockelblende für Kabeldurchführung

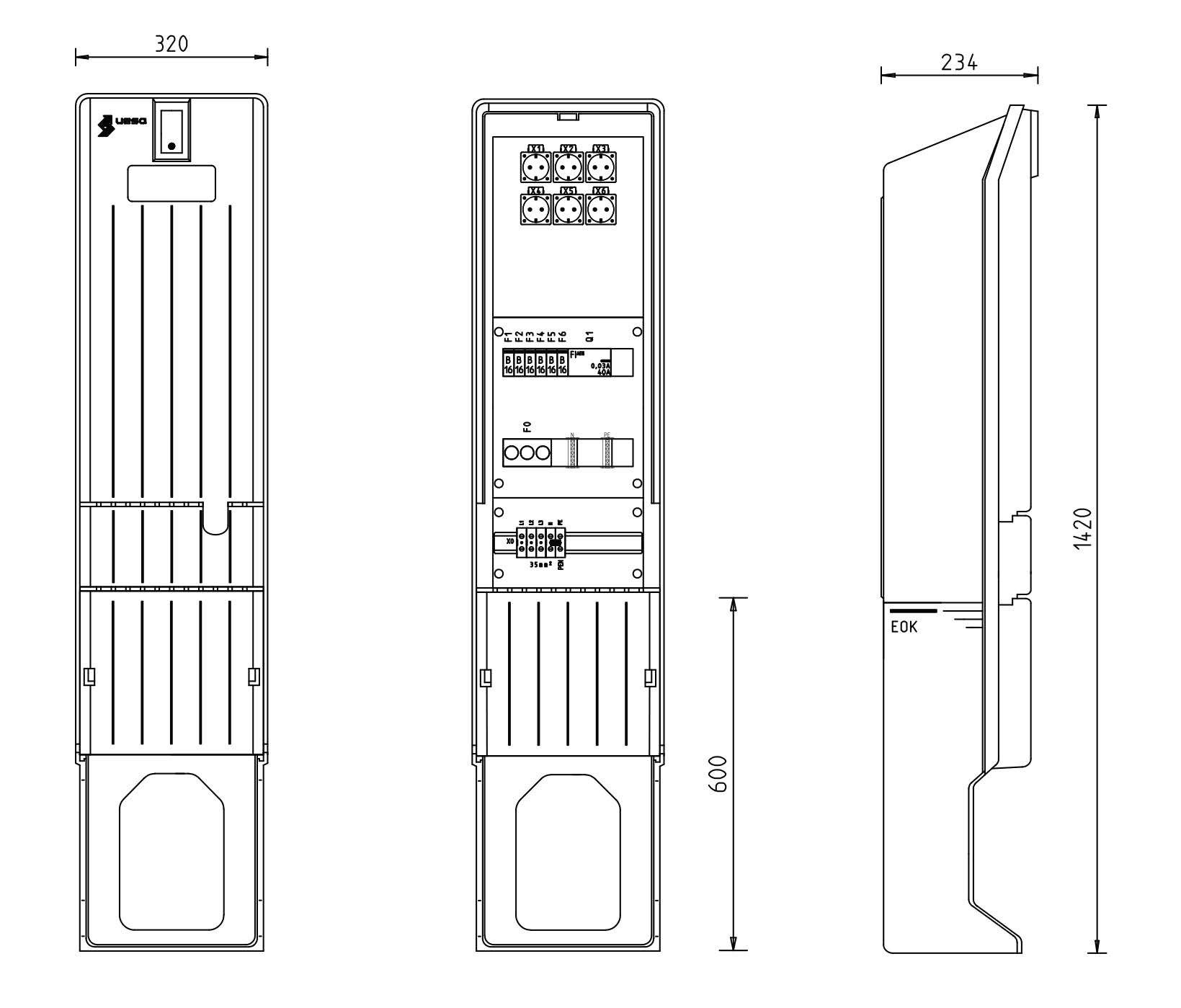

Marktplatzverteiler MV-A010-03 - 2151-5002.86, Verteilersäule Größe A010/1420, eine Einspeiseklemme, eine Hauptsicherung D02 3 polig, ein Fehlerstromschutzschalter 4 polig, sechs Leitungsschutzschalter B 16 A 1 polig, sechs Schutzkontaktsteckdosen 16 A, eine Sockelblende für Kabeldurchführung.

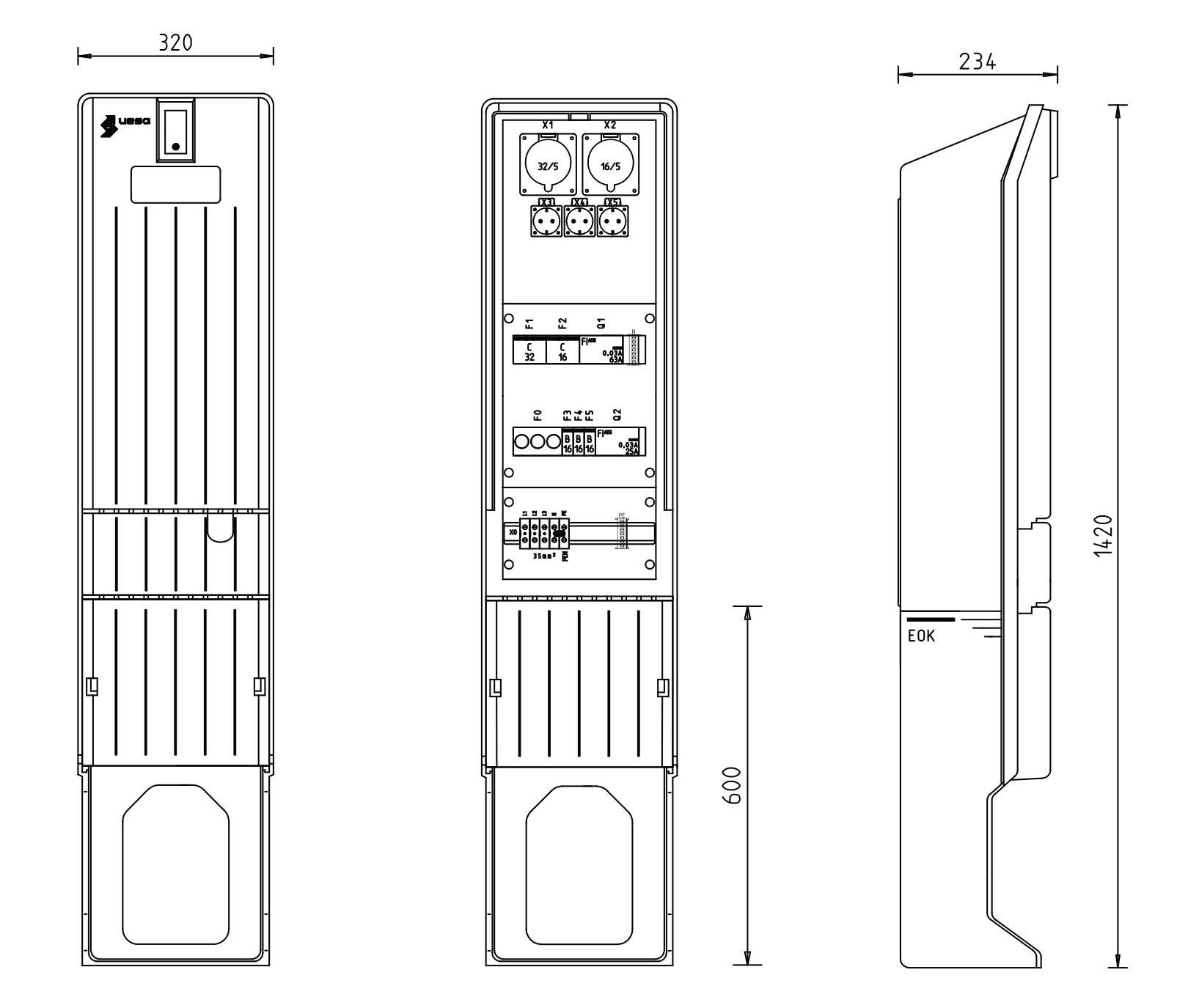

Marktplatzverteiler MV-A010-04 - 2151-1002.86, Verteilersäule Größe A010/1420, eine Einspeiseklemme, eine Hauptsicherung D02 3 polig, ein Fehlerstromschutzschalter 4 polig, ein Fehlerstromschutzschalter 4 polig, ein Leitungsschutzschalter C 16 A 3 polig, ein Leitungsschutzschalter C 32 A 3 polig, drei Leitungsschutzschalter B 16 A 1 polig, eine CEE-Steckdose 16 A 5 polig, eine CEE-Steckdose 32 A 5 polig, drei Schutzkontaktsteckdosen 16 A, eine Sockelblende für Kabeldurchführung.
