Schnabl

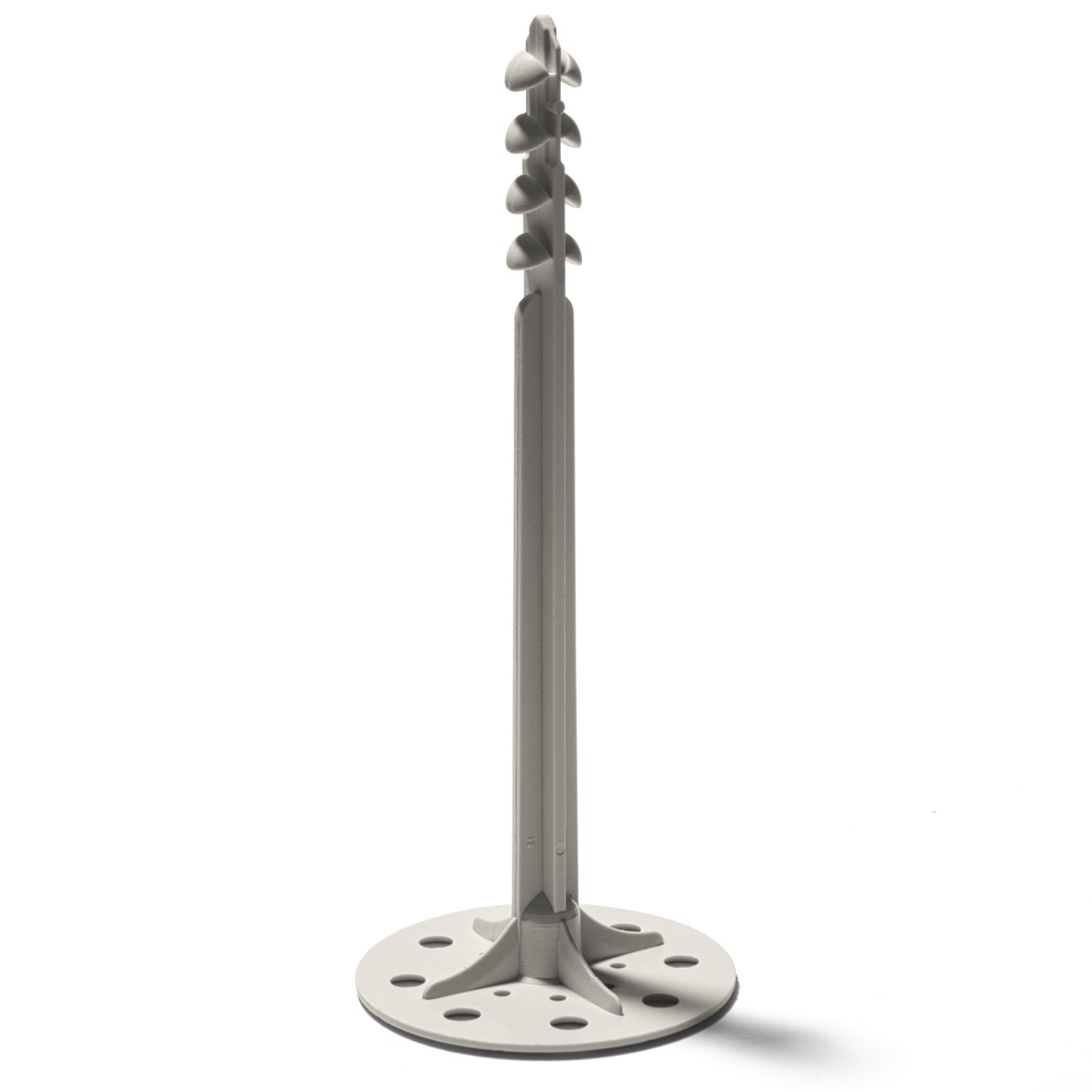

Zur einfachen Montage von elektrischen Betriebsmitteln, der Elektrik oder von Schalterdosen auf isolierten Decken und Wänden, Mindestsetztiefe im tragfähigen Untergrund = 50 mm, Bohrdurchmesser = 10 mm, Mindestbohrtiefe = Gesamtlänge DHI + 10 mm - Dämmstoffstärke.Der Dübelteil mit 50 mm muss dabei in festem Untergrund Halt finden, gerades Eindrehen, richtige Schraubengröße und keine kraftvolle Verarbeitung. Empfohlene Schrauben: Blech- oder Spanplattenschrauben 4 mm Ø, Einschraubtiefe in DHI = 10-15 mm, leichte Einbringung durch Daumendruck, keine Kältebrücke, stufenlose Montagetiefe, hellgrau, halogenfrei, PA 6, UV-stabilisiert, Temperaturbereich: -20 °C bis +85 °C, silikonfrei, Dämmstoffstärke 16 cm

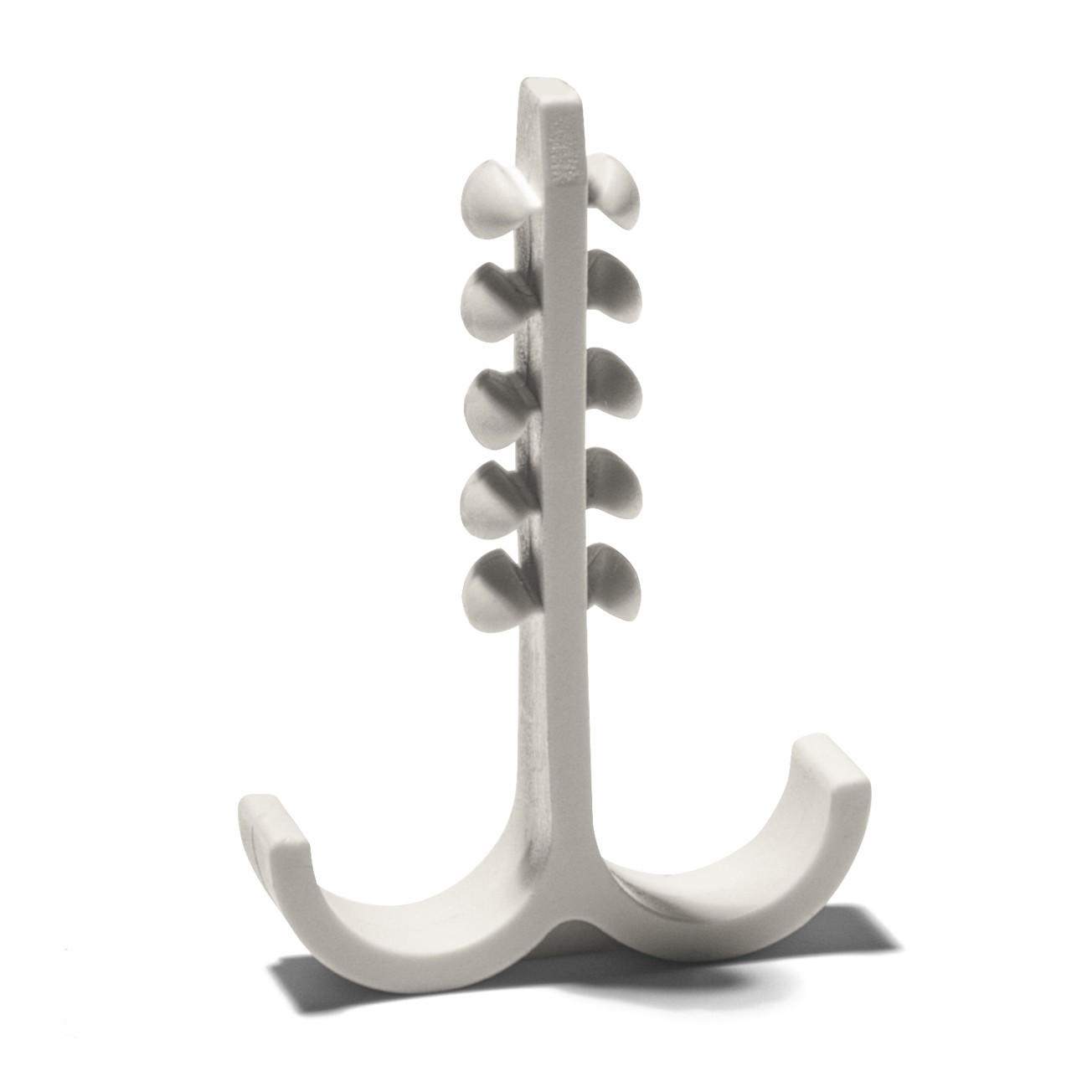

Für die parallele Verlegung von zwei Rohren oder Schläuchen, ohne Wandabstand. Für die Verlegung von zwei Rohren genügt ein Bohrloch mit 6 mm DM, Bohren - stecken - fertig, hellgrau, halogenfrei, PP, UV-stabilisiert, Temperaturbereich: -10 °C bis +85 °C, silikonfrei, Spannbereich 4-12 mm

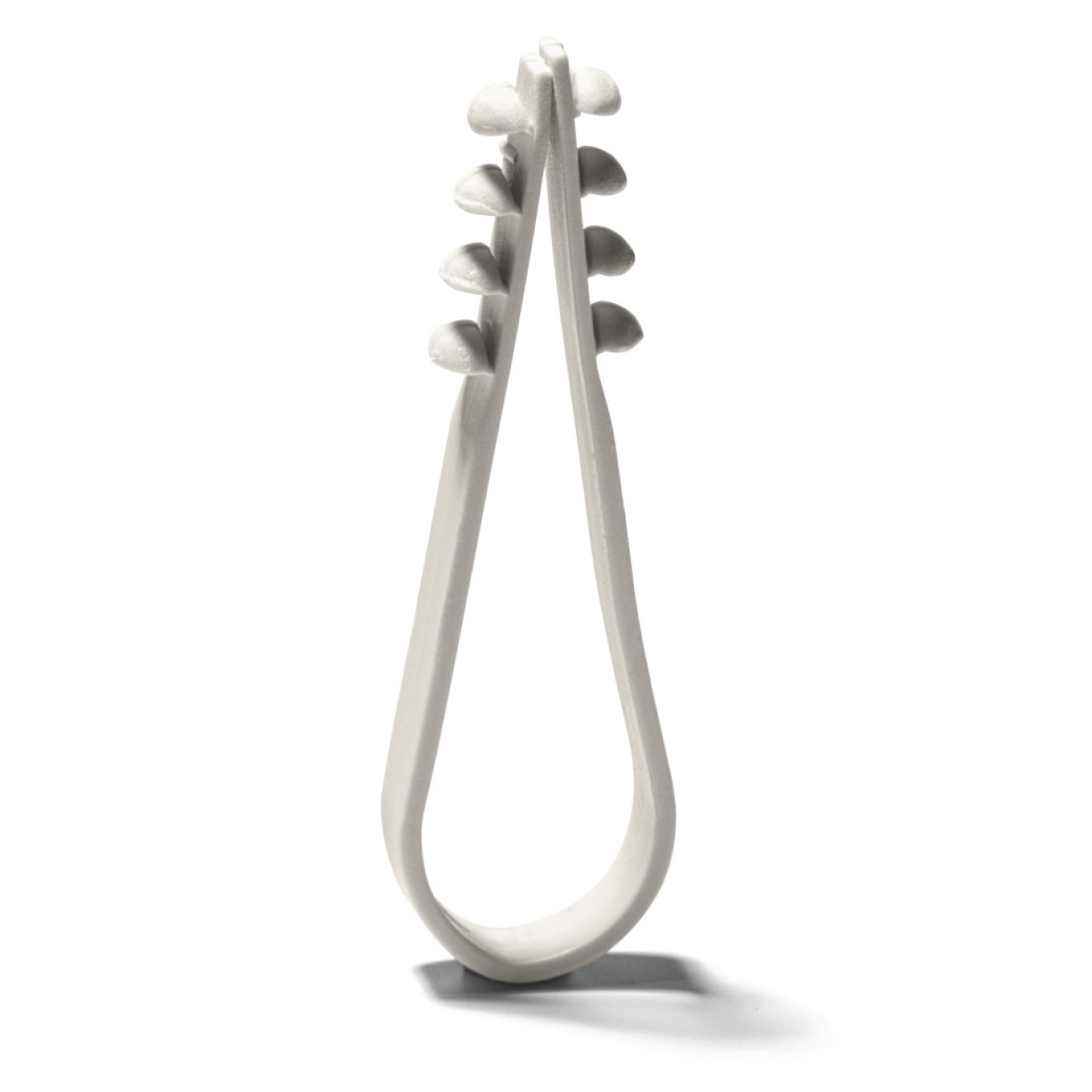

Für die Einfach-Verlegung von Mantelleitungen (Einzelleitungen und Leitungsbündel) z. B. Antennenleitungen, Telefonleitungen, das oder die Kabel mit der DKS umfassen und die DKS in ein 6 mm Bohrloch stecken, gute Spannmöglichkeit des Kabels mit der DKS. Im verlegten Zustand ist die Schlaufe der DKS kaum sichtbar, hellgrau, halogenfrei, PP, UV-stabilisiert, Temperaturbereich: -10 °C bis +85 °C, silikonfrei, Spannbereich 6-20 mm

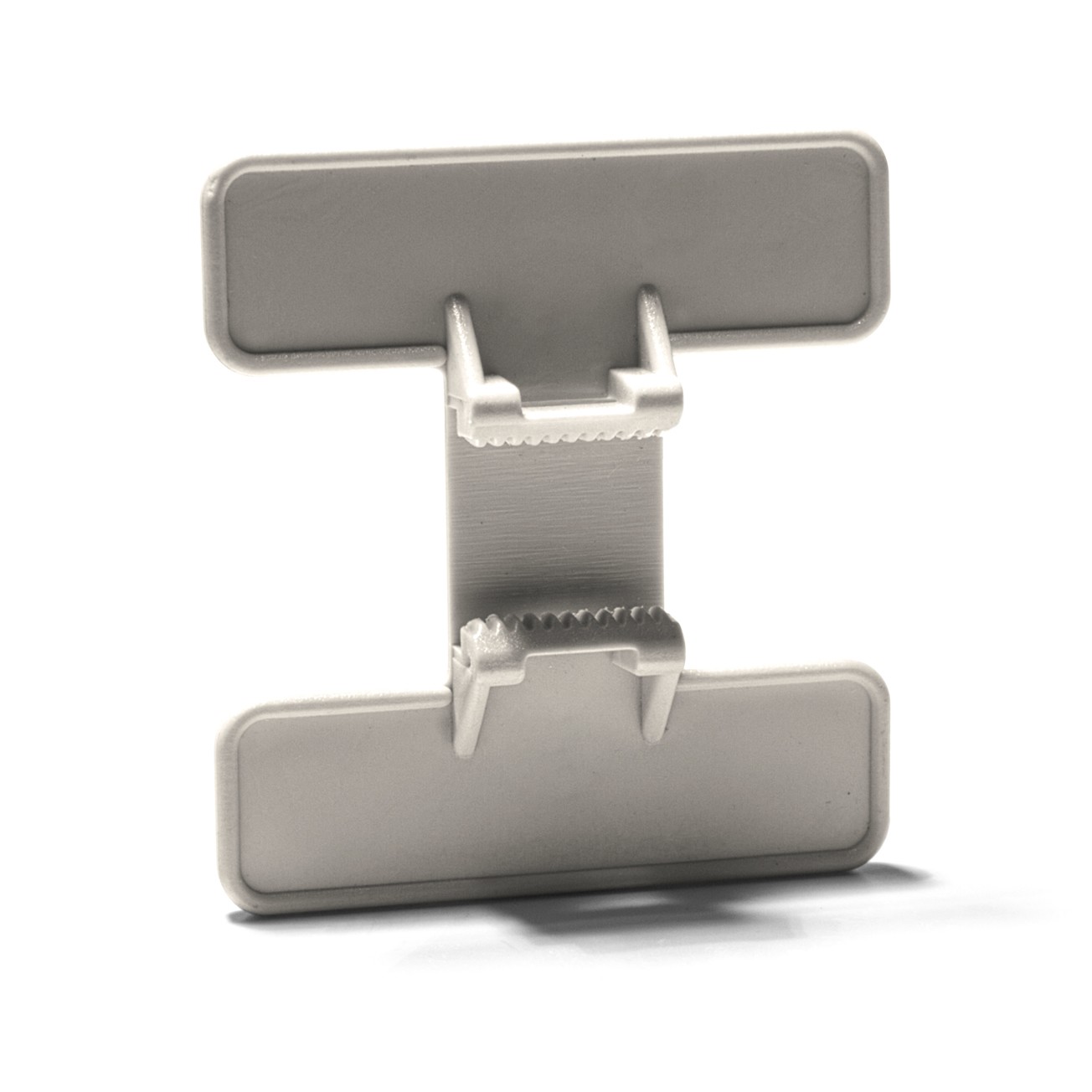

Für die Befestigung von Leitungen auf allen Untergrundarten, auf denen weder gebohrt noch geschraubt werden kann, z. B. auf Stahlkonstruktionen oder Trapezblechen, den EC Euro-Clip auf die EKP aufrasten, den Montagekleber auftragen und auf dem entsprechenden Untergrund andrücken, die EKP besitzt die gleiche Aufnahmegeometrie wie der EC, die EKP eignet sich auch für die Montage und Fixierung von Leitungskabel mittels Kabelbinder (Kabelbinderdurchführung bis max. 4,5 mm Breite), hellgrau, halogenfrei, PA 6, UV-stabilisiert, Temperaturbereich: -20 °C bis +85 °C, silikonfrei

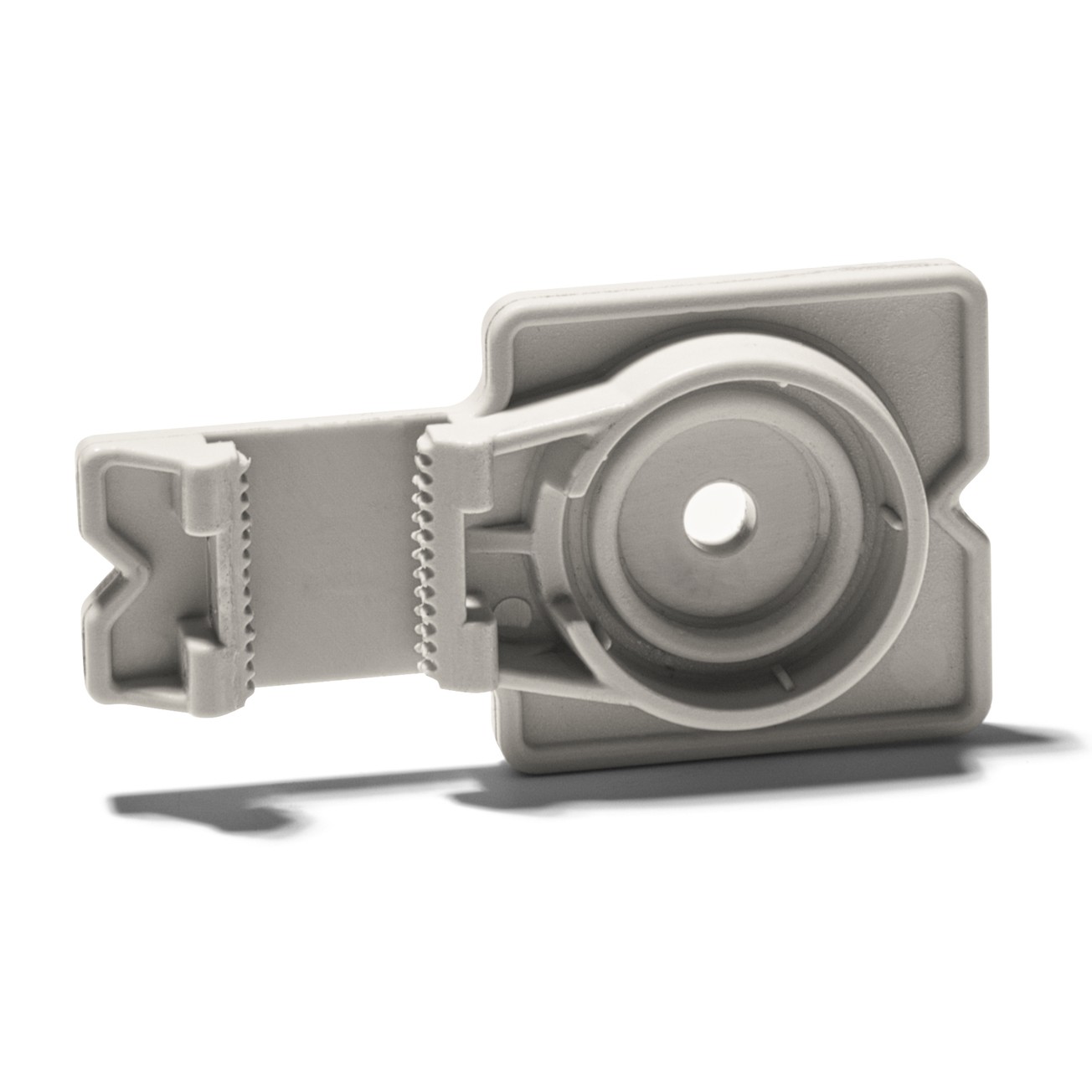

Für die Rohr- und Leitungsverlegung - in Verbindung mit dem EC Euro-Clip System - mit Hilfe von Schussapparaten, die beiden Ringe der ESP sind an die Schussapparate von Hilti (GX 120-ME), Spit (PULSA 700 E) und Würth angepasst, den EC-Euroclip auf die ESP klipsen, danach die ESP an den Schussschaft drücken, mit der Hand einrichten und schießen. Die Einkerbungen der ESP erlauben das einfache Ausrichten, die EC-Schelle kann bei Bedarf neu ausgerichtet und auch angereiht werden, sollen nachträglich mehrere Rohre befestigt werden, EC in den ESP einklipsen und diese dann an die bereits montierten EC Euro-Clips anreihen, damit ist die ESP bereits an der richtigen Position und muss nur mehr geschossen werden, durch die flache Konstruktion der Schussplatte verschwindet diese unter dem Rohr und ist nach der Montage beinahe unsichtbar, die ESP kann an der Mündung der Schusspistolen von Hilti, Spit und Würth geklemmt werden und braucht dadurch nicht extra gehalten werden. Mit nur einer ESP können mehrere EC-Euro-Clips befestigt werden, durch den Durchmesser des Loches mit 2 mm, klemmt auch ein unvollständig eingeschossener Nagel und die ESP wackelt nicht, Verwendung eines Kabelbinders (wie beim ESD Eurosteckdübel) möglich. Auf der Seite des Ringes ist eine -Rampe-, sodass die Einführung des Kabelbinders von beiden Seiten problemlos möglich ist, hellgrau, halogenfrei, PA 6, UV-stabilisiert, Temperaturbereich: -20 °C bis +85 °C, silikonfrei

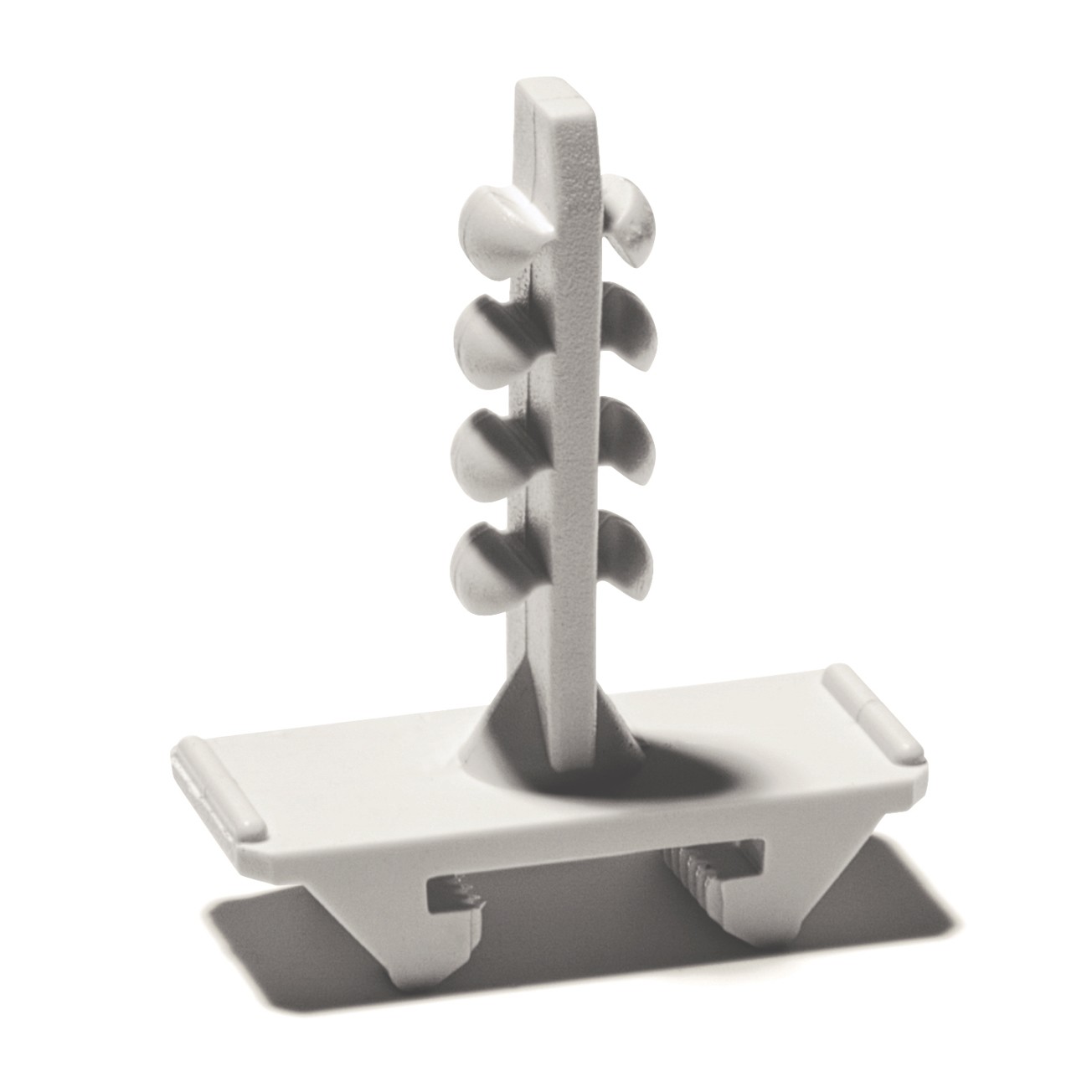

Für die Rohrverlegung: der ESD ist ein ?Clip-on? für den EC Euro-Clip und wird auf diesen gerastet und in ein 6-mm Bohrloch gesteckt, geeignet für die Verlegung auf Gipskarton/Fermacell, Beton, Kalkstein, Ziegel oder Ytong, mittels Kabelbinder kann auch ein Bündel von Leitungen befestigt werden, Kabelbinder-Durchführung bis max. 4,5 mm Breite, für die Verlegung auf Gipskartonwänden bis 30 mm und auf Fermacell, die Außenseite der Wand bleibt unbeschädigt, Dübellänge 30 mm, das Prinzip der Schnabl Stecktechnik basiert auf dem patentierten EuroSteckDübel - Dübel und Schraube entfallen, der ESD wird einfach - ohne Werkzeug und mit geringem Kraftaufwand - in ein 6 mm Bohrloch gesteckt. Am Kunststoffschaft sind Exzenterpaare angeordnet - diese Spreizkörper gehen mit der Bohrlochwand eine kraftschlüssige Verbindung ein, mit zunehmender Belastung steigt die Haltekraft. Die Demontage erfolgt durch einfaches Herausdrehen, hellgrau, halogenfrei, PA 6, UV-stabilisiert, Temperaturbereich: -20 °C bis +85 °C, silikonfrei

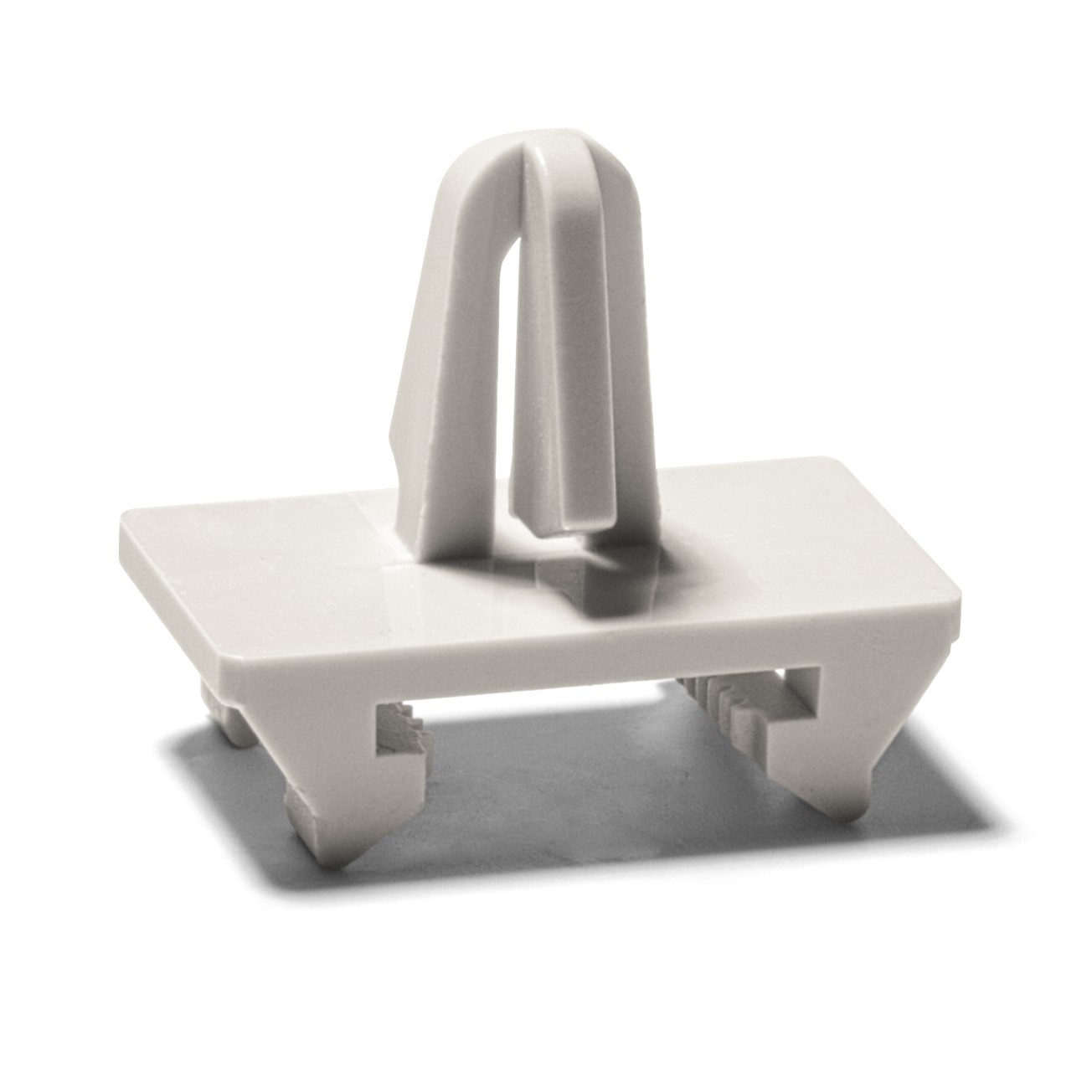

Für die Befestigung von Rohren auf allen gängigen Kabeltrassen mit Rundlöchern mit einer Blechstärke von 0,5 bis 1,1 mm, den EC Euro-Clips einfach mit der ESV verbinden und in einem Rundloch der Kabeltrasse anbringen, Montagemöglichkeit der ESV seitlich oder auch auf der Unterseite einer Kabeltrasse, die ideale Möglichkeit, um volle Kabeltrassen zu entlasten, ist die separate Kabelführung an/neben/unter der Kabeltrasse (für zusätzliche Leitungen, Datenkabel u.s.w.), die Trasse selbst fungiert dabei auch als elektromagnetische Trennung, für alle Querungen auf der Kabeltrassen-Unterseite anwendbar, mit nur einer ESV können mehrere Euro-Clips befestigt werden - daraus resultiert Zeit- und Geldersparnis, kombinierbar mit allen Schnabl Euroclips (EC 16, EC 20, EC 32, EC 40, EC 50), schnelle und einfache Befestigung, zuverlässiger Halt - Zugfestigkeit 40 kg, hellgrau, halogenfrei, PA 6, UV-stabilisiert, silikonfrei

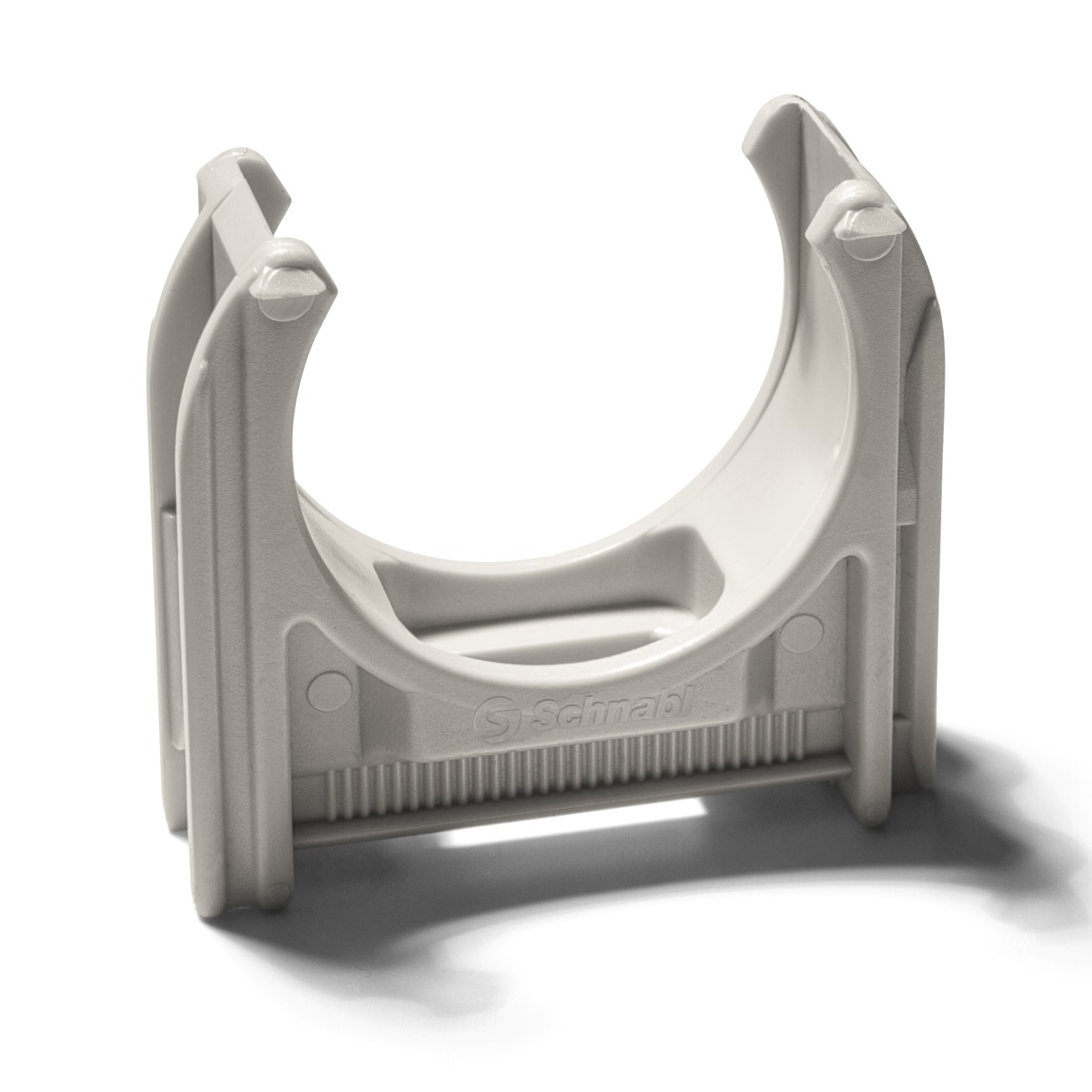

Zur Montage der EC Euro-Clip-Schelle auf allen Untergrundarten, DM Isolierrohr 20 mm, mit Hilfe des ESD Euro-Steckdübel kann die EC-Schelle in Beton und Ziegel, mit der EDV Euro-Drehverriegelung im Langloch auf Dünnblechen oder Kabeltrassen, mit der ESV Euro-Steckverrieglung im Rundloch auf Dünnblechen oder Kabeltrassen, mit dem DHI Dämmstoffhalter auf Isolierungen, mit der ESP Euro-Schussplatte auf Beton oder Stahl, mit der EKP Euro-Klebeplatte für die Montage auf allen Werkstoffen oder durch einfaches Anschrauben des EC Euro-Clips auf Holz, der EC Euro-Clip kann durch Verschieben über die gesamte Schellenbreite ausgerichtet (mit ESD Euro-Steckdübel, EKP Euro-Klebeplatte oder EDV Euro-Drehverriegelung bzw. ESV Euro-Steckverriegelung) und durch einfaches Brechen zerstörungsfrei wieder getrennt werden, durch das funktionelle Stecksystem können auch mehrere EC Euro-Clips in unterschiedlichen Größen verbunden werden, hellgrau, halogenfrei, ABS, UV-stabilisiert, silikonfrei, Temperaturbereich: -20 °C bis +85 °C

Zur Montage der EC Euro-Clip-Schelle auf allen Untergrundarten, DM Isolierrohr 25 mm, mit Hilfe des ESD Euro-Steckdübel kann die EC-Schelle in Beton und Ziegel, mit der EDV Euro-Drehverriegelung im Langloch auf Dünnblechen oder Kabeltrassen, mit der ESV Euro-Steckverrieglung im Rundloch auf Dünnblechen oder Kabeltrassen, mit dem DHI Dämmstoffhalter auf Isolierungen, mit der ESP Euro-Schussplatte auf Beton oder Stahl, mit der EKP Euro-Klebeplatte für die Montage auf allen Werkstoffen oder durch einfaches Anschrauben des EC Euro-Clips auf Holz, der EC Euro-Clip kann durch Verschieben über die gesamte Schellenbreite ausgerichtet (mit ESD Euro-Steckdübel, EKP Euro-Klebeplatte oder EDV Euro-Drehverriegelung bzw. ESV Euro-Steckverriegelung) und durch einfaches Brechen zerstörungsfrei wieder getrennt werden, durch das funktionelle Stecksystem können auch mehrere EC Euro-Clips in unterschiedlichen Größen verbunden werden, hellgrau, halogenfrei, ABS, UV-stabilisiert, silikonfrei, Temperaturbereich: -20 °C bis +85 °C

Zur Montage der EC Euro-Clip-Schelle auf allen Untergrundarten, DM Isolierrohr 32 mm, mit Hilfe des ESD Euro-Steckdübel kann die EC-Schelle in Beton und Ziegel, mit der EDV Euro-Drehverriegelung im Langloch auf Dünnblechen oder Kabeltrassen, mit der ESV Euro-Steckverrieglung im Rundloch auf Dünnblechen oder Kabeltrassen, mit dem DHI Dämmstoffhalter auf Isolierungen, mit der ESP Euro-Schussplatte auf Beton oder Stahl, mit der EKP Euro-Klebeplatte für die Montage auf allen Werkstoffen oder durch einfaches Anschrauben des EC Euro-Clips auf Holz, der EC Euro-Clip kann durch Verschieben über die gesamte Schellenbreite ausgerichtet (mit ESD Euro-Steckdübel, EKP Euro-Klebeplatte oder EDV Euro-Drehverriegelung bzw. ESV Euro-Steckverriegelung) und durch einfaches Brechen zerstörungsfrei wieder getrennt werden, durch das funktionelle Stecksystem können auch mehrere EC Euro-Clips in unterschiedlichen Größen verbunden werden, hellgrau, halogenfrei, ABS, UV-stabilisiert, silikonfrei, Temperaturbereich: -20 °C bis +85 °C

Zur Montage der EC Euro-Clip-Schelle auf allen Untergrundarten, DM Isolierrohr 40 mm, mit Hilfe des ESD Euro-Steckdübel kann die EC-Schelle in Beton und Ziegel, mit der EDV Euro-Drehverriegelung im Langloch auf Dünnblechen oder Kabeltrassen, mit der ESV Euro-Steckverrieglung im Rundloch auf Dünnblechen oder Kabeltrassen, mit dem DHI Dämmstoffhalter auf Isolierungen, mit der ESP Euro-Schussplatte auf Beton oder Stahl, mit der EKP Euro-Klebeplatte für die Montage auf allen Werkstoffen oder durch einfaches Anschrauben des EC Euro-Clips auf Holz, der EC Euro-Clip kann durch Verschieben über die gesamte Schellenbreite ausgerichtet (mit ESD Euro-Steckdübel, EKP Euro-Klebeplatte oder EDV Euro-Drehverriegelung bzw. ESV Euro-Steckverriegelung) und durch einfaches Brechen zerstörungsfrei wieder getrennt werden, durch das funktionelle Stecksystem können auch mehrere EC Euro-Clips in unterschiedlichen Größen verbunden werden, hellgrau, halogenfrei, ABS, UV-stabilisiert, silikonfrei, Temperaturbereich: -20 °C bis +85 °C

Zur Montage der EC Euro-Clip-Schelle auf allen Untergrundarten, DM Isolierrohr 50 mm, mit Hilfe des ESD Euro-Steckdübel kann die EC-Schelle in Beton und Ziegel, mit der EDV Euro-Drehverriegelung im Langloch auf Dünnblechen oder Kabeltrassen, mit der ESV Euro-Steckverrieglung im Rundloch auf Dünnblechen oder Kabeltrassen, mit dem DHI Dämmstoffhalter auf Isolierungen, mit der ESP Euro-Schussplatte auf Beton oder Stahl, mit der EKP Euro-Klebeplatte für die Montage auf allen Werkstoffen oder durch einfaches Anschrauben des EC Euro-Clips auf Holz, der EC Euro-Clip kann durch Verschieben über die gesamte Schellenbreite ausgerichtet (mit ESD Euro-Steckdübel, EKP Euro-Klebeplatte oder EDV Euro-Drehverriegelung bzw. ESV Euro-Steckverriegelung) und durch einfaches Brechen zerstörungsfrei wieder getrennt werden, durch das funktionelle Stecksystem können auch mehrere EC Euro-Clips in unterschiedlichen Größen verbunden werden, hellgrau, halogenfrei, ABS, UV-stabilisiert, silikonfrei, Temperaturbereich: -20 °C bis +85 °C

Für die schnelle und einfache Abdeckung von Schalter- und Steckdoseneinsätzen

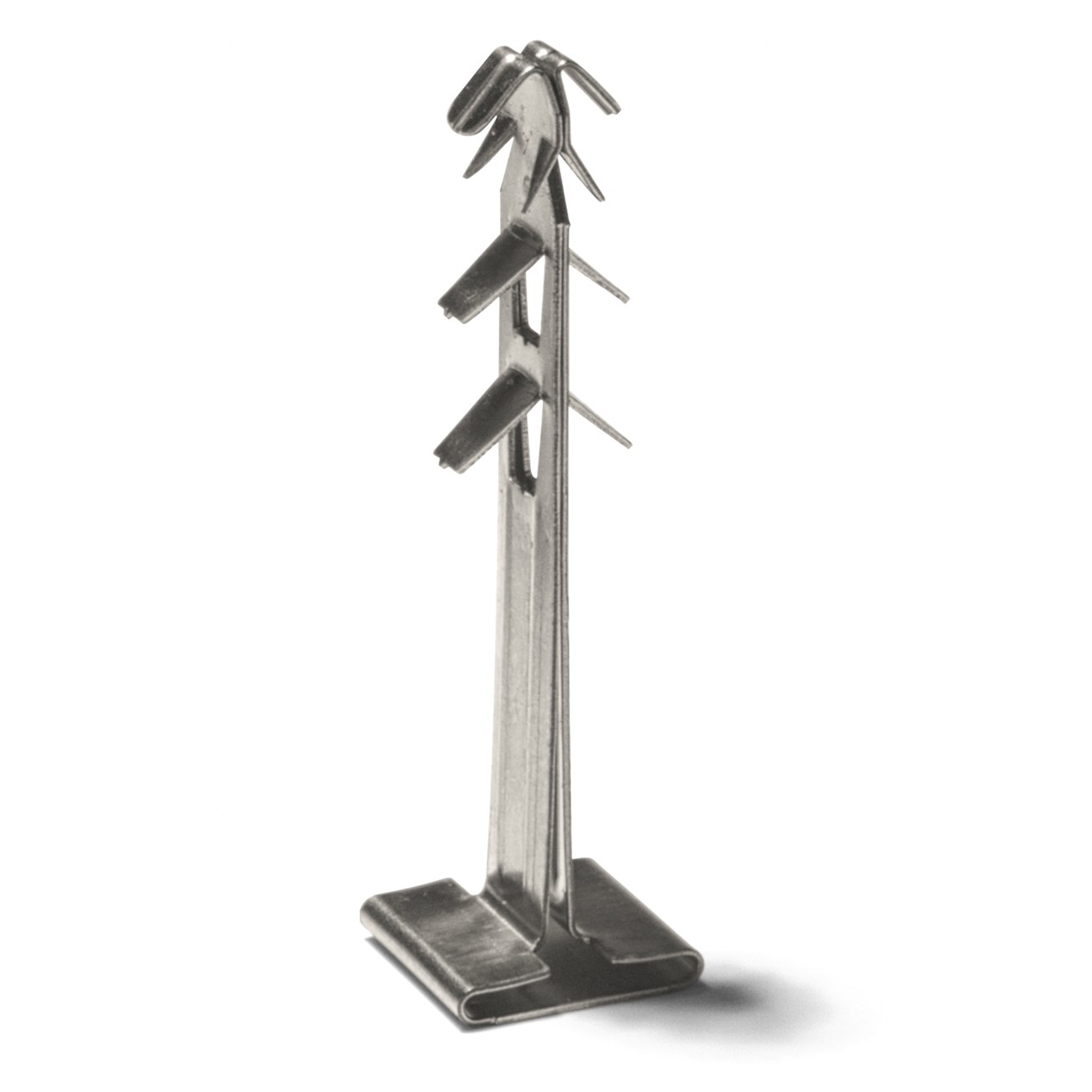

Der MDSN Metall-Stecknagel für die Montage von brandwiderstandsfähigen Einzelschellen, Kabelbügeln und Sammelhaltern nach DIN 4102-12. Einfach ein Loch im Durchmesser von 6 mm bohren und das Befestigungselement mit dem MDSN per Daumendruck fixieren. Aus rostfreiem Edelstahl, geprüft auf Brandwiderstand F30 bis F120.

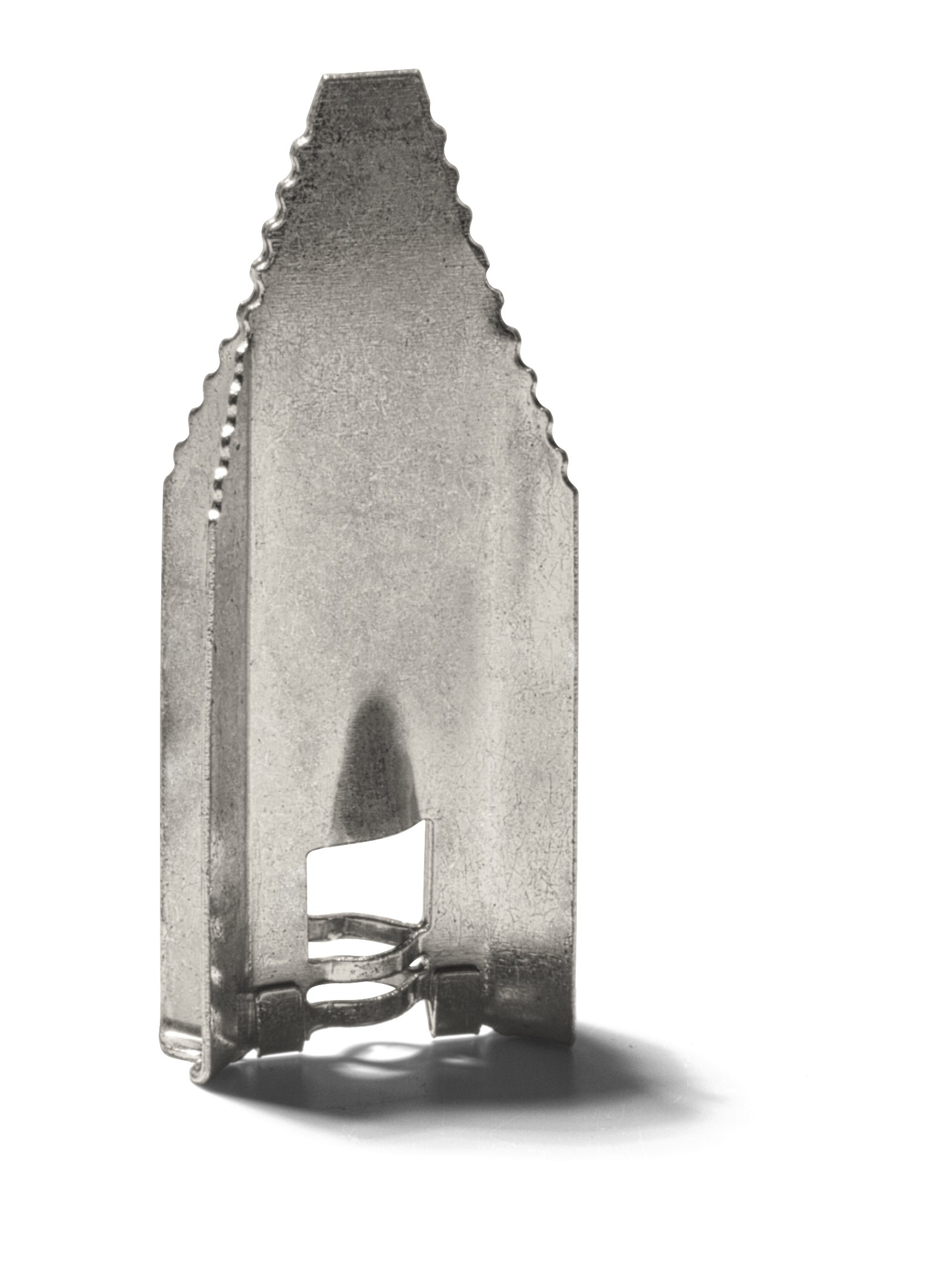

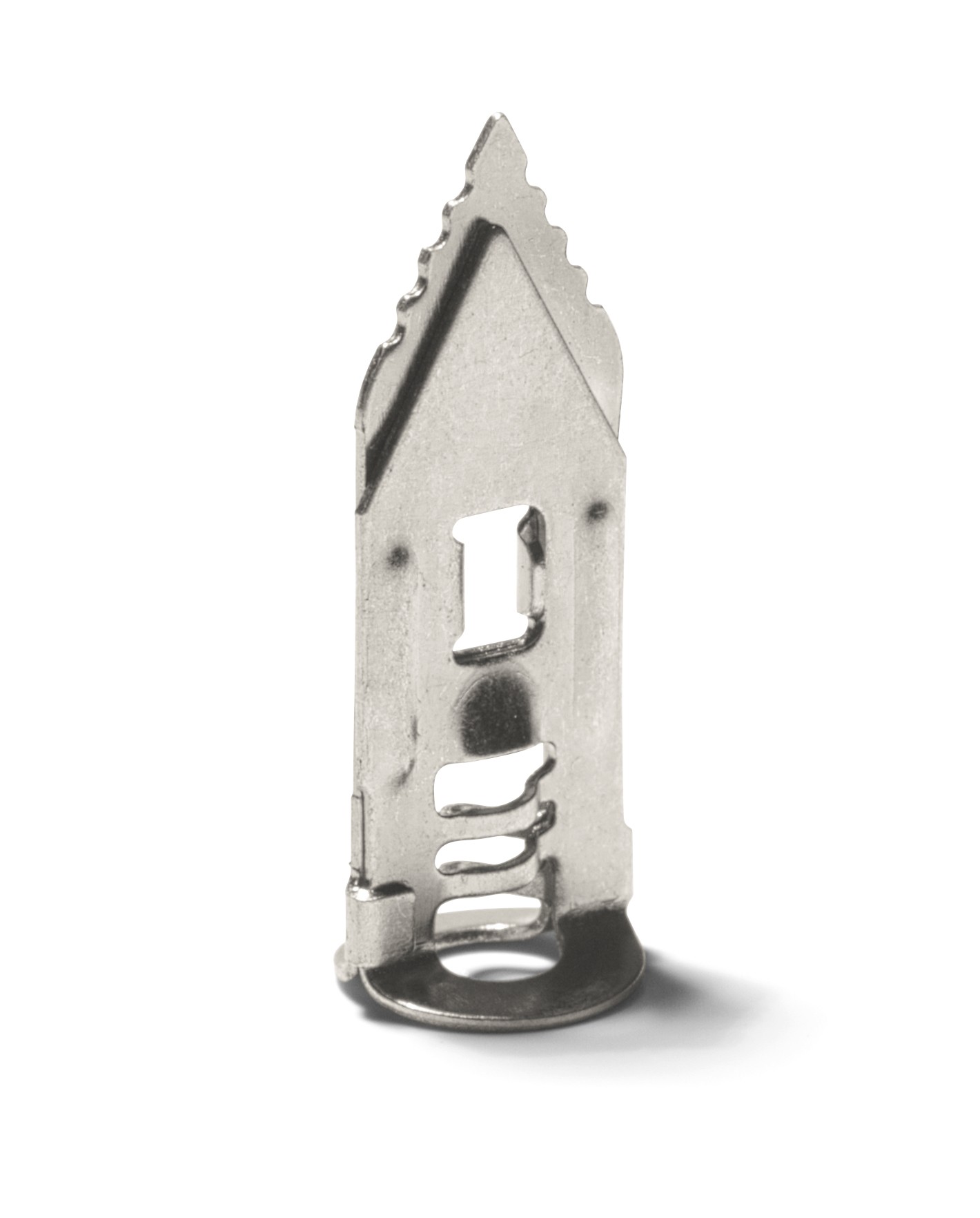

Für die Befestigung von elektrischen Betriebsmitteln auf Gipskarton und Heraklith, PD mit dem Hammer in die Gipskarton- oder Heraklithwand einschlagen, mit dem eindrehen der Schraube verspreizt sich der Dübel in der Wand und hält somit Zugkräften zwischen 40 und 50 kg stand, Schnelle und einfache Montage des PD mit dem Hammer, auch beim Anschrauben des Befestigungselements bleibt der PD fest im Baustoff verankert. Federbandstahl verzinkt. Produkt enthält keine relevanten Stoffe im Sinne von REACH EG-Verordnung Nr. 1907/2006). Schrauben-DM 3,5 - 4,5 mm (empfohlen max. 4 mm) mit 30 mm Länge

Für die Befestigung von elektrischen Betriebsmitteln auf Gipskarton und Heraklith, PD mit dem Hammer in die Gipskarton- oder Heraklithwand einschlagen, mit dem eindrehen der Schraube verspreizt sich der Dübel in der Wand und hält somit Zugkräften zwischen 40 und 50 kg stand, Schnelle und einfache Montage des PD mit dem Hammer, auch beim Anschrauben des Befestigungselements bleibt der PD fest im Baustoff verankert. Federbandstahl verzinkt. Produkt enthält keine relevanten Stoffe im Sinne von REACH EG-Verordnung Nr. 1907/2006). Schrauben-DM 3,5 - 4,5 mm (empfohlen max. 4 mm) mit 43 mm Länge

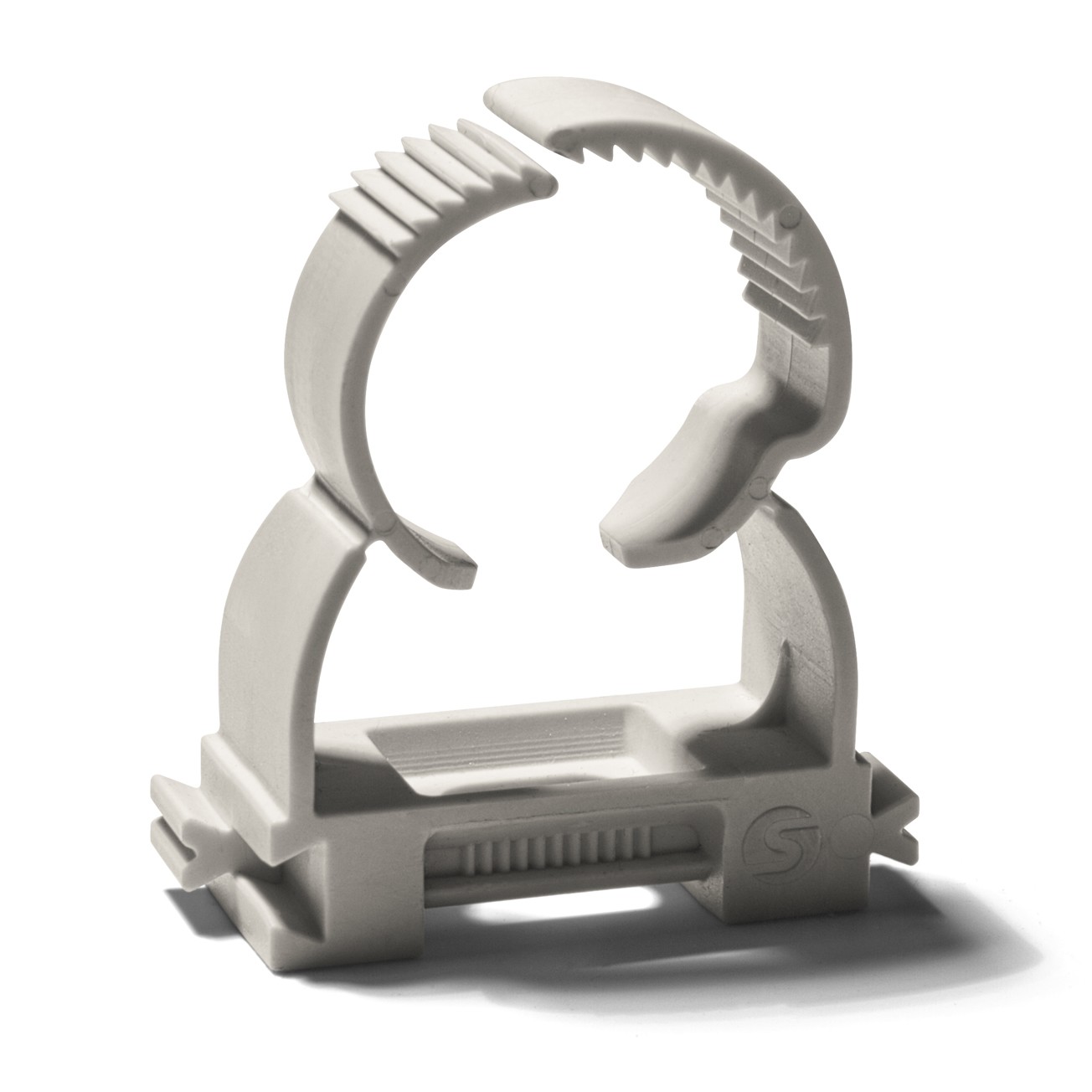

Zur geschlossenen Montage von Elektroinstallationsrohren auf allen Untergrundarten. In Kombination mit anderen Schnabl-Produkten kann der FC-Flexi-Clip auf Beton, Ziegel, Kabeltrassen, Stahl, Isolierung, Gipskarton und auf Holz befestigt werden.

Zur geschlossenen Montage von Elektroinstallationsrohren auf allen Untergrundarten. In Kombination mit anderen Schnabl-Produkten kann der FC-Flexi-Clip auf Beton, Ziegel, Kabeltrassen, Stahl, Isolierung, Gipskarton und auf Holz befestigt werden.

Zur geschlossenen Montage von Elektroinstallationsrohren auf allen Untergrundarten. In Kombination mit anderen Schnabl-Produkten kann der FC-Flexi-Clip auf Beton, Ziegel, Kabeltrassen, Stahl, Isolierung, Gipskarton und auf Holz befestigt werden.

Für die Mehrfachverlegung von bis zu 40 Mantelleitungen mit dem Durchmesser von 10 mm. Der SH Sammelhalter ist auch im montierten Zustand einfach wieder zu öffnen und leicht wieder zu schließen, so können nachträglich Leitungen hinzugefügt oder entfernt werden, bei beengten Platzverhältnissen kann man den SH 40 um 90° drehen und mit unserem DSN Dübel-Stecknagel befestigen, Anreihmöglichkeit für den Schnabl EC EuroClip, hellgrau, halogenfrei, PP, UV-stabilisiert, Temperaturbereich: -10 °C bis +85 °C, silikonfrei

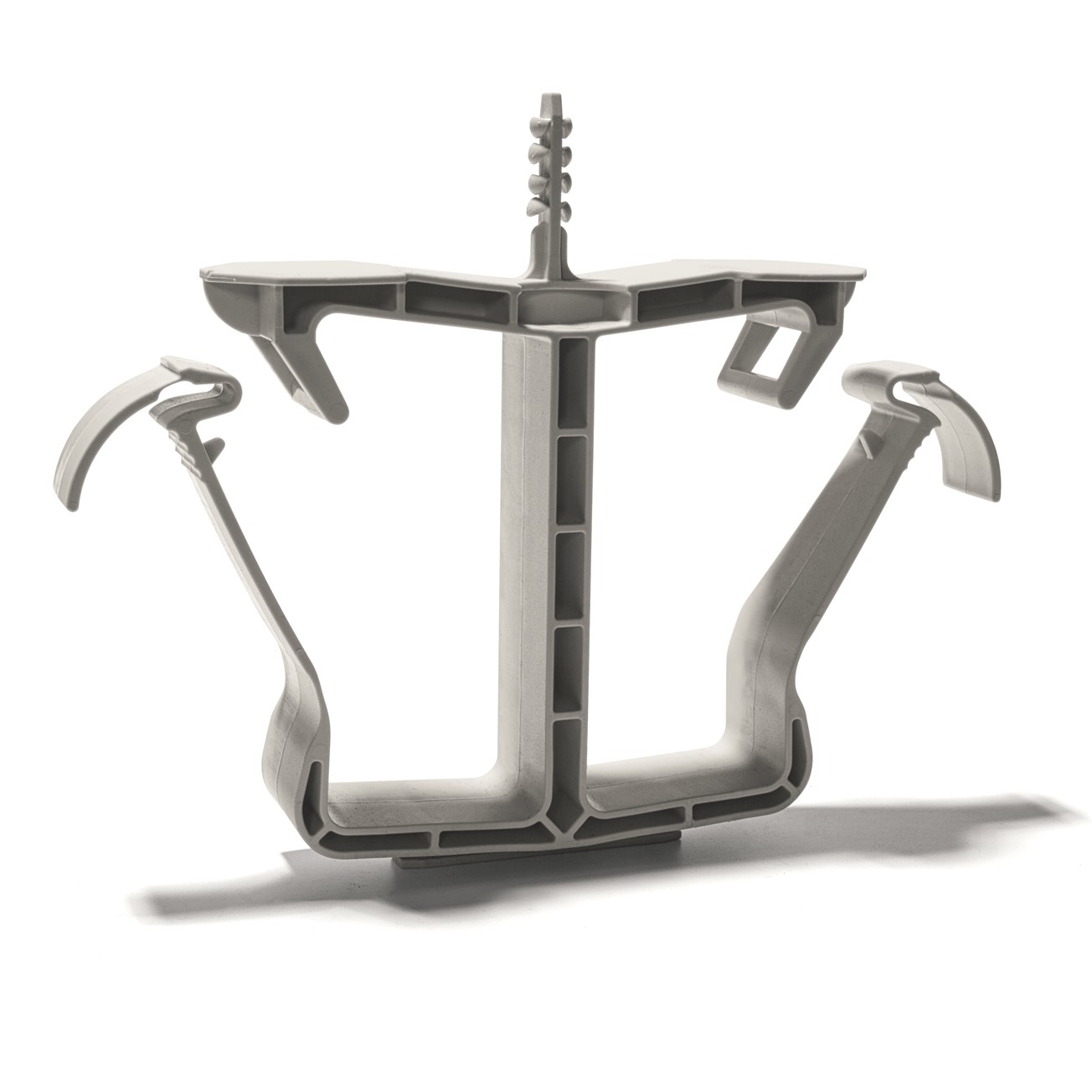

Für die Mehrfachverlegung von bis zu 80 Mantelleitungen mit dem Durchmesser von 10 mm. Der SH Sammelhalter ist auch im montierten Zustand einfach wieder zu öffnen und leicht wieder zu schließen, so können nachträglich Leitungen hinzugefügt oder entfernt werden, bei beengten Platzverhältnissen kann man den SH 80 um 90° drehen und mit unserem DSN Dübel-Stecknagel befestigen, Anreihmöglichkeit für den Schnabl EC EuroClip, hellgrau, halogenfrei, PP, UV-stabilisiert, Temperaturbereich: -10 °C bis +85 °C, silikonfrei

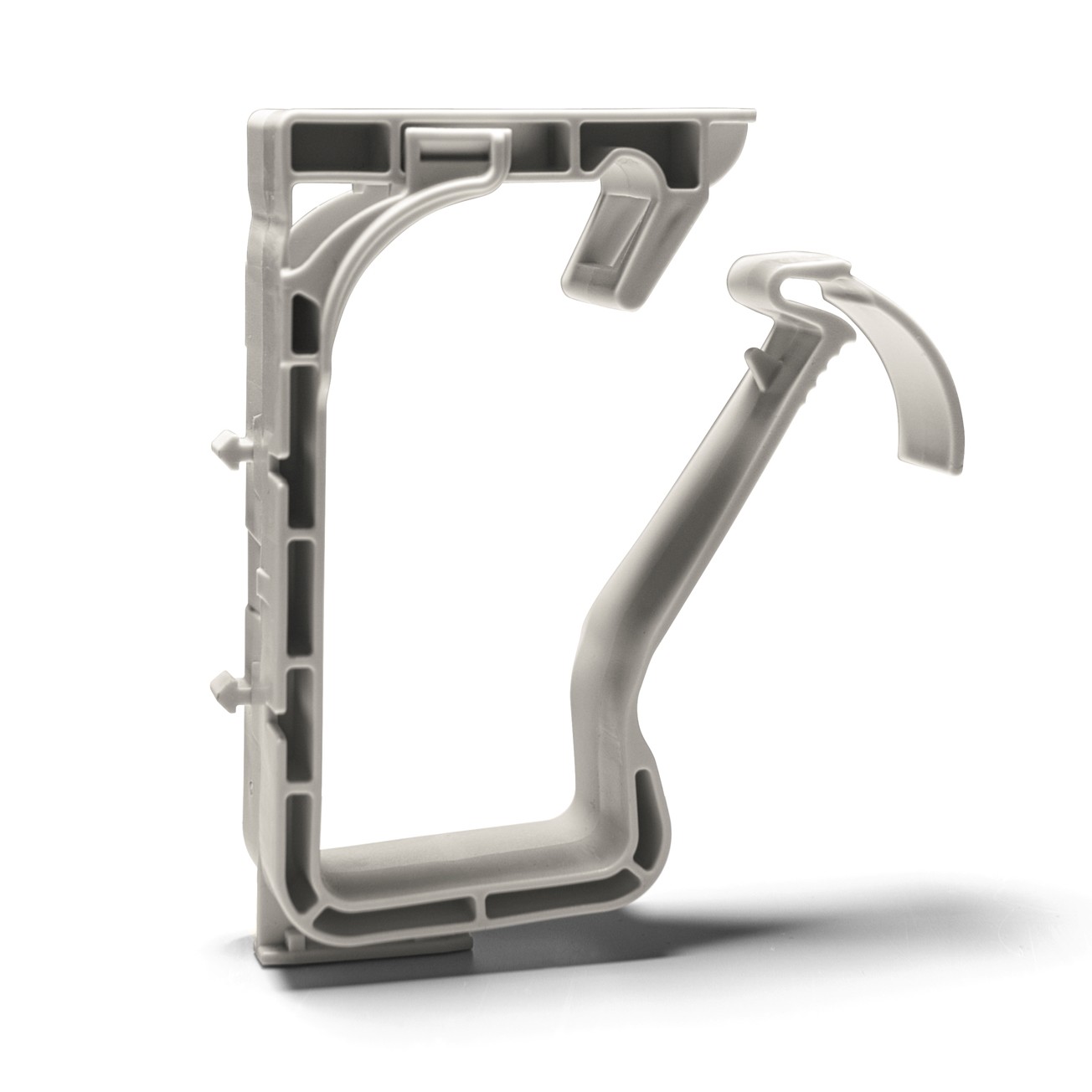

Der SHS 35 ist für Materialien, in denen nicht gesteckt werden kann, konzipiert. Mit Hilfe von Schussapparaten oder einfach mit Schrauben ist er auf Metall bzw. Holz einfach zu befestigen. Der SHS 35 ist ebenso leicht zu öffnen wie die Steck-Variante. Material halogenfrei, PP, UV stabilisiert, Temperaturbereich -10 bis +85 °C, hellgrau.

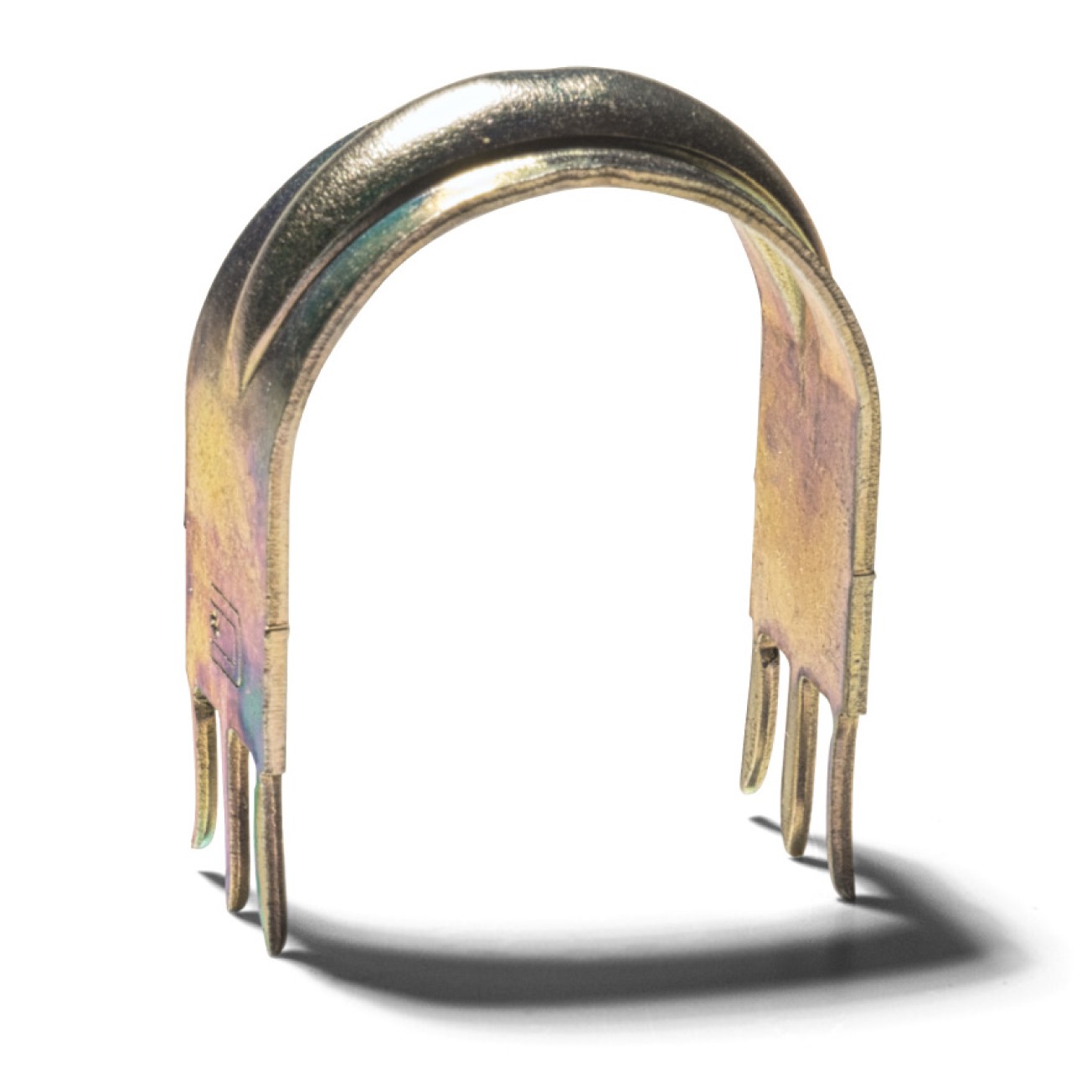

Für die Befestigung von Rohren auf der Innenseite von Gipskartonwänden. Mit der C-Fix-Schelle lassen sich Rohrleitungen schnell und bequem an Trockenbauwänden anbringen, die einzigartige Formgebung sorgt für festen Halt und lässt die Außenseite der Wand unbeschädigt, Stahl chromatisiert, rostfrei, Rohmaterial entspricht der EU-Richtline 2002/95/EG RoHS, Schlauch DM 32 mm

Für die Befestigung von Rohren auf der Innenseite von Gipskartonwänden. Mit der C-Fix-Schelle lassen sich Rohrleitungen schnell und bequem an Trockenbauwänden anbringen, die einzigartige Formgebung sorgt für festen Halt und lässt die Außenseite der Wand unbeschädigt, Stahl chromatisiert, rostfrei, Rohmaterial entspricht der EU-Richtline 2002/95/EG RoHS, Schlauch DM 40 mm
