SL Rack

Inkl. zwei Befestigungsschrauben, Art.-Nr. 93139-32

Länge 2000 mm, Überspannung von bis zu 2 Sparren (wenn diese keine saubere Auflage zum Befestigen der Konsole oder der Aufnahmeplatte haben), bessere Lastverteilung durch Einsetzen von mehreren Konsolen, seitliches Verschieben der Konsole zur Korrektur, zusätzliche Aufnahme für Erdung

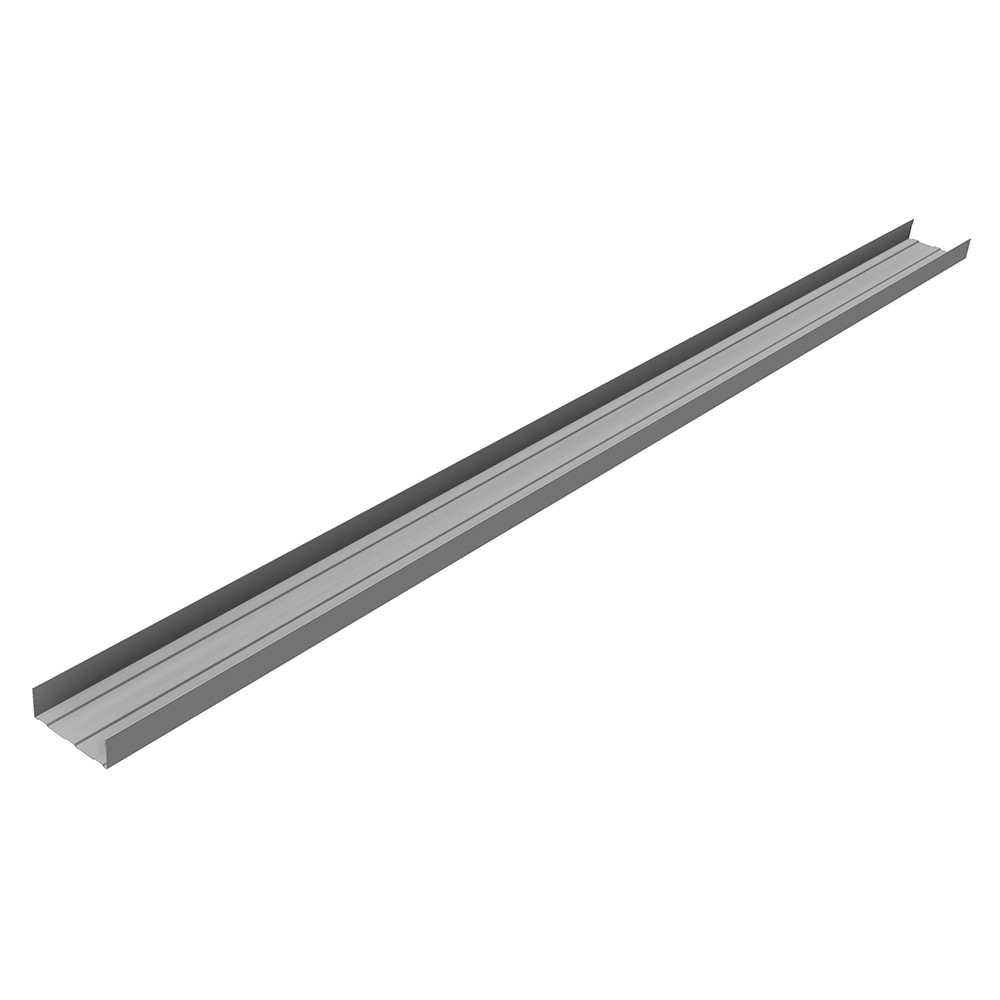

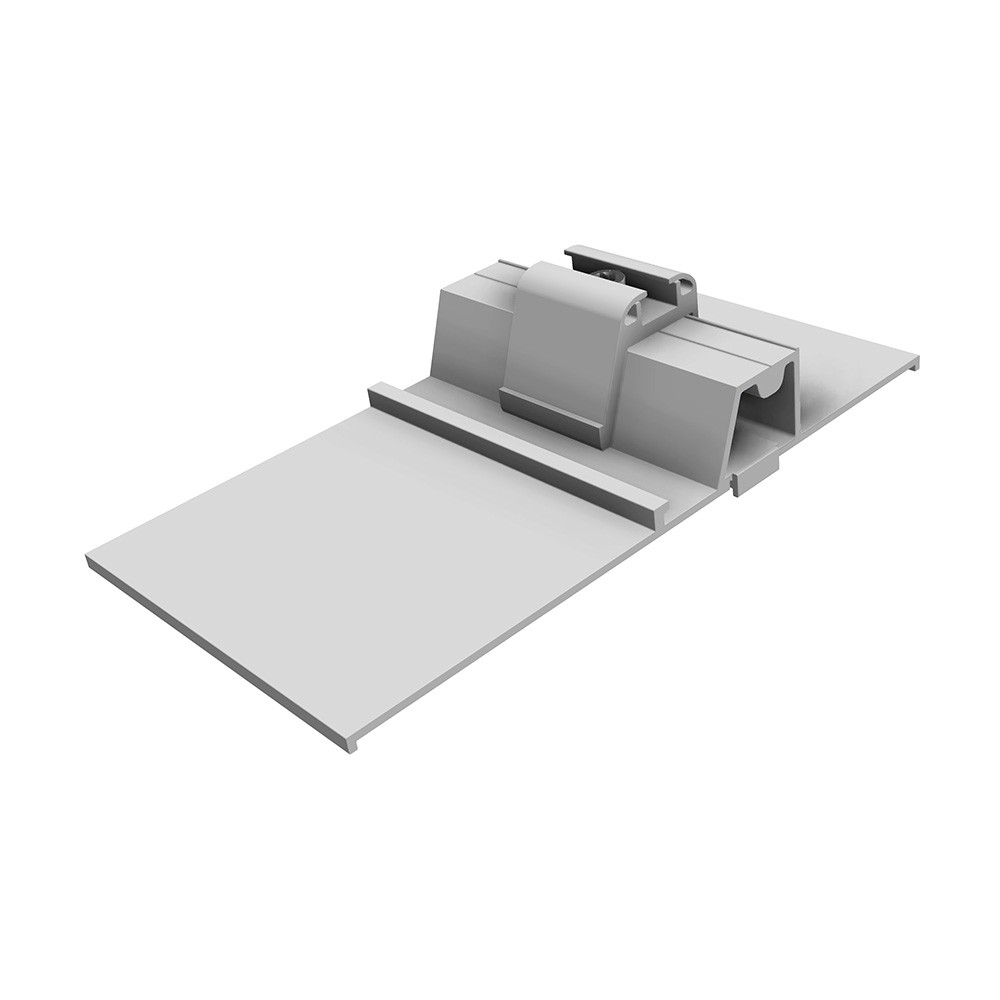

Zum Befüllen mit Ballaststeinen je nach Auslegung des Ballastplans, Ballastkorb wird auf dem unteren Ansatz des Bodenschuhs platziert, Bleche in der Länge verstellbar, um die unterschiedlichen Längen der Solarmodule abdecken zu können

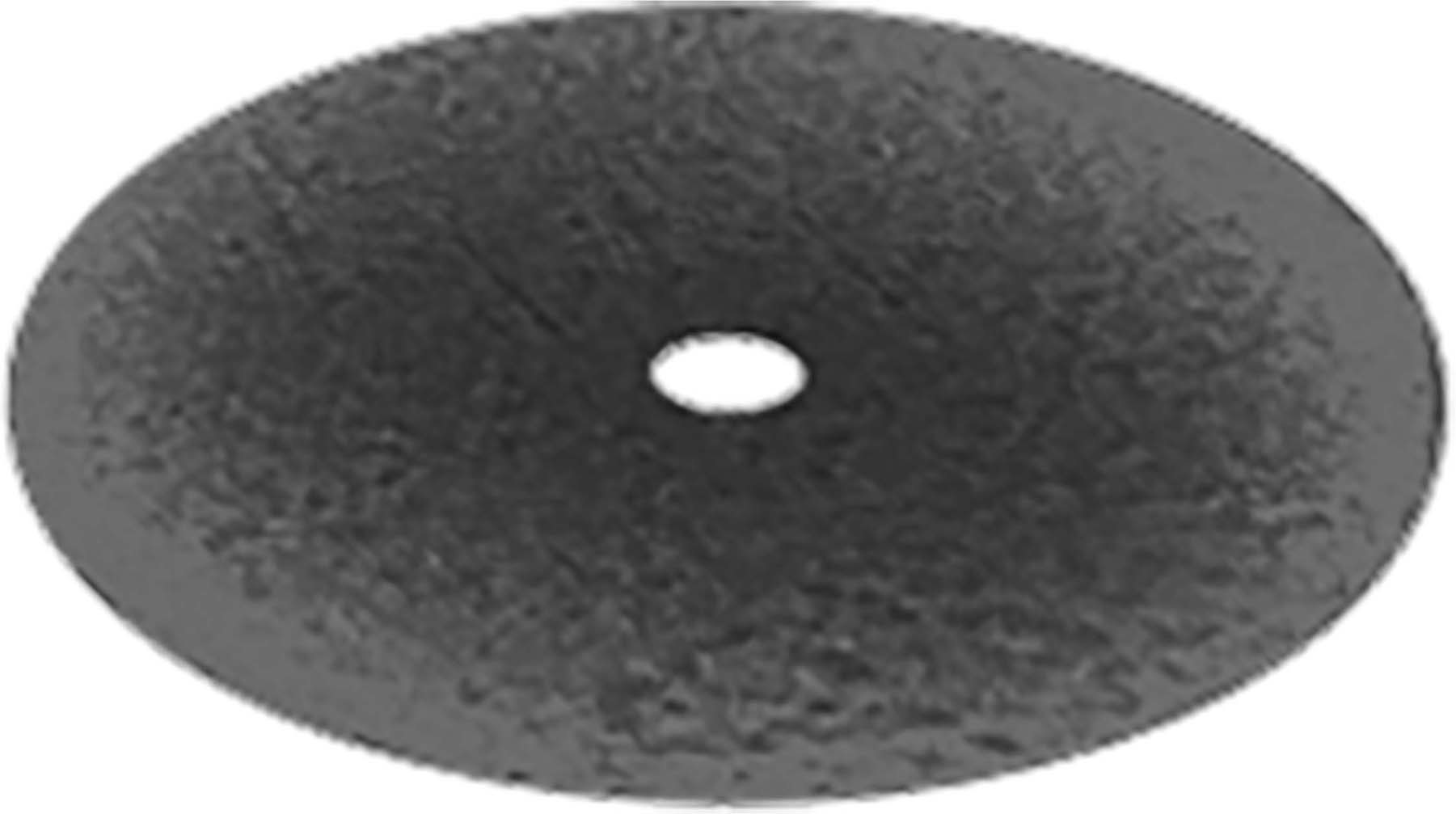

Ergänzung zum SL Plan Stockschrauben-Set, inkl. Dichtplatte, für optimale Dichtigkeit auf Bitumen-Dächern, Selbstklebend

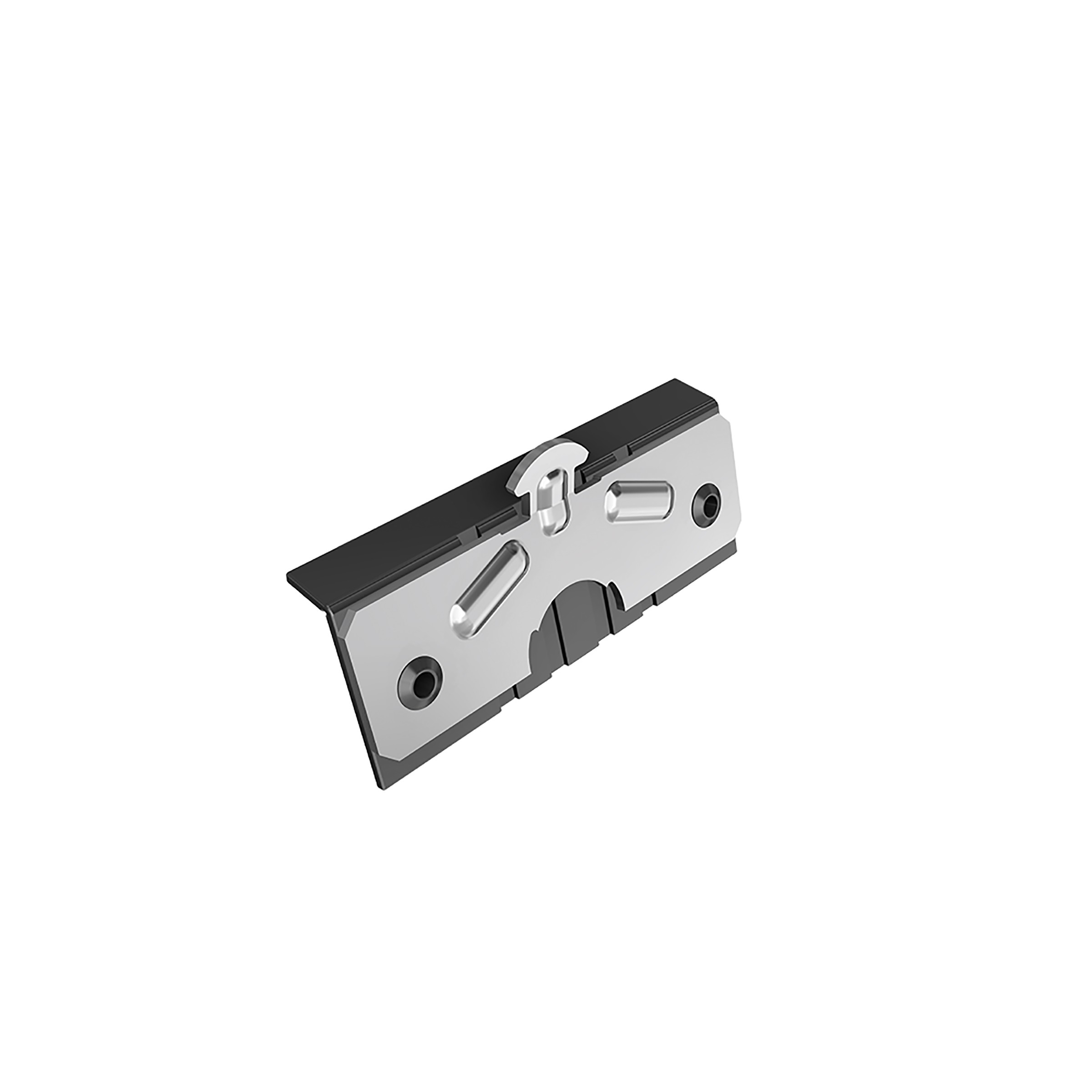

Dichtigkeit beim Verschrauben durch EPDM-Gummi, aufnahme in unteren Kanal des RAIL durch Standardisierung, im Set erhältlich (Trapez II mit RAIL: 1x RAIL 40, 2x Trapez II). Abmessungen: 90 x 10 x 42 mm (L x B x H)

Klemme für Industrie-Stehfalz-Dach mit Wulst (Ø 18 mm), horizontal, für rollprofilierte Stehfalzdächer aus Aluminium, geeignet für Titanzink-, Blechfalz- und Stahlblechfalz-Dächer, für Kupferdächer ungeeignet, nur für RAILs bis zu 4350 mm Länge verwendbar

Falzklemme für horizontale Montage, geeignet für Titanzink-, Blechfalz- und Stahlblechfalz-Dächer, für Kupferdächer ungeeignet, nur für RAILs bis zu 4350 mm Länge verwendbar

Bequem von oben verschraubbar (TX 40, nur ein Werkzeug nötig)

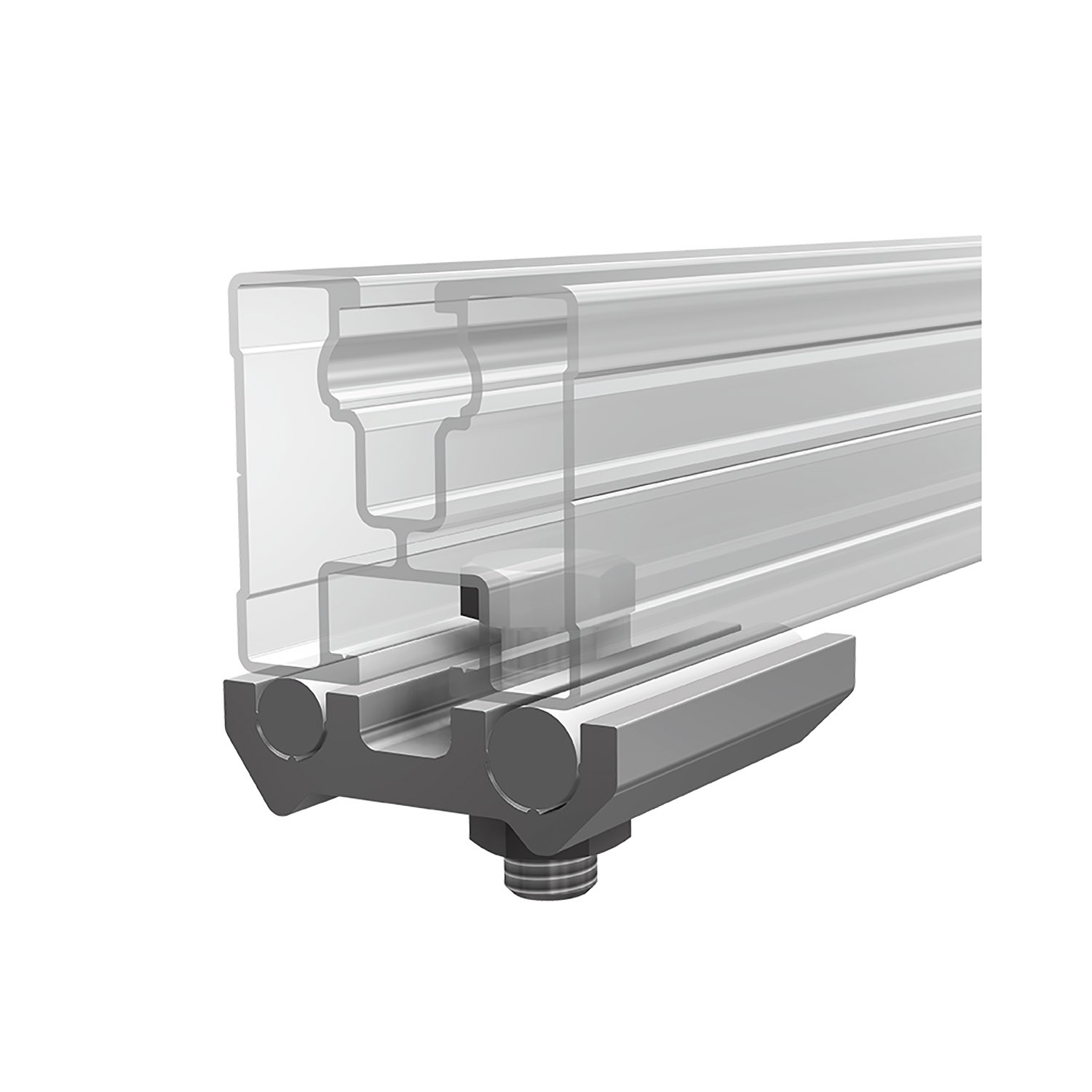

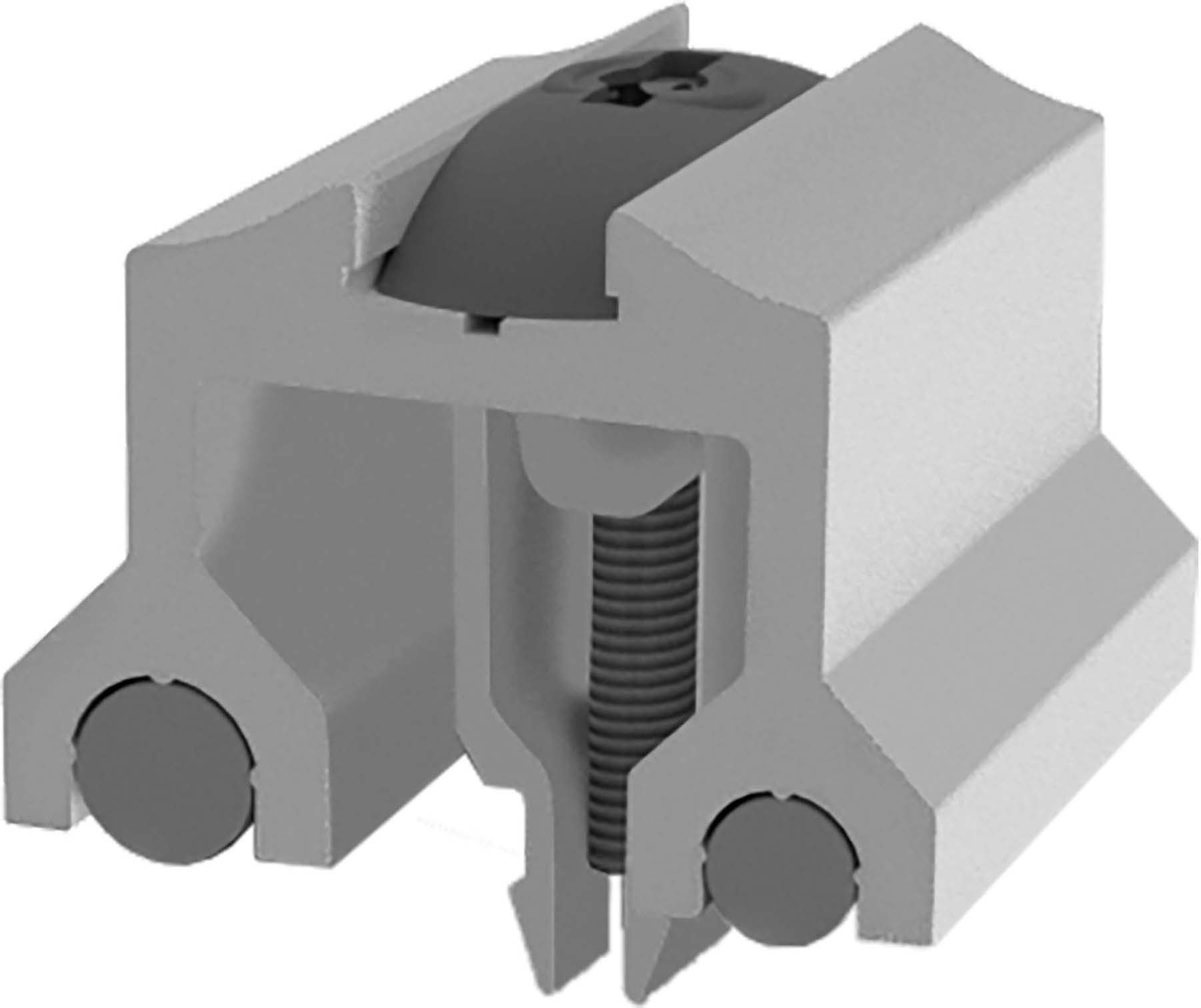

Durchmesser 8 und 10 mm mit nur einer Klemme, mit Zertifizierung nach DIN EN 62561

Bequem von oben verschraubbar, nur ein Werkzeug nötig: TX40, flexible Anbindung an die RAIL, für alle RAILs geeignet, breite Auflagefläche für niedrige Presslast, Bautenschutzmatte aus EPDM, Kraftübertragung auf Außenhaut des Daches

Bequem von oben verschraubbar, nur ein Werkzeug nötig: TX40, flexible Anbindung an die RAIL, für alle RAILs geeignet, breite Auflagefläche für niedrige Presslast, Kraftübertragung auf Außenhaut des Daches, eine Aluminiumkaschierung auf der Unterseite der Bautenschutzmatte AKSK verhindert das eventuelle Abgeben von Weichmachern an das Kunststoffdach, für Foliendächer geeignet

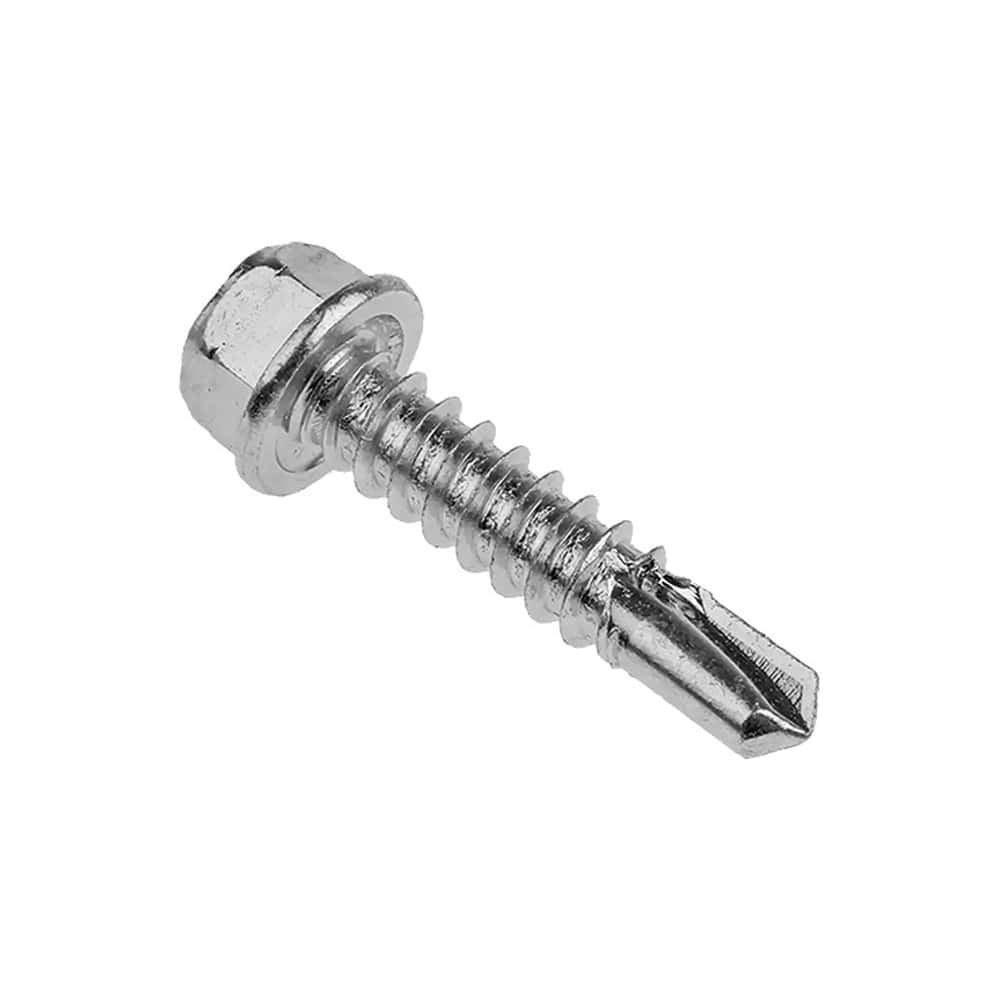

PREMIUM Bohrschrauben selbstfurchend 6.0x25 DS 16 mm, Bohrleistung Stahl 0,4-2,5 mm, Bohrleistung Alu 0,5-2,5 mm

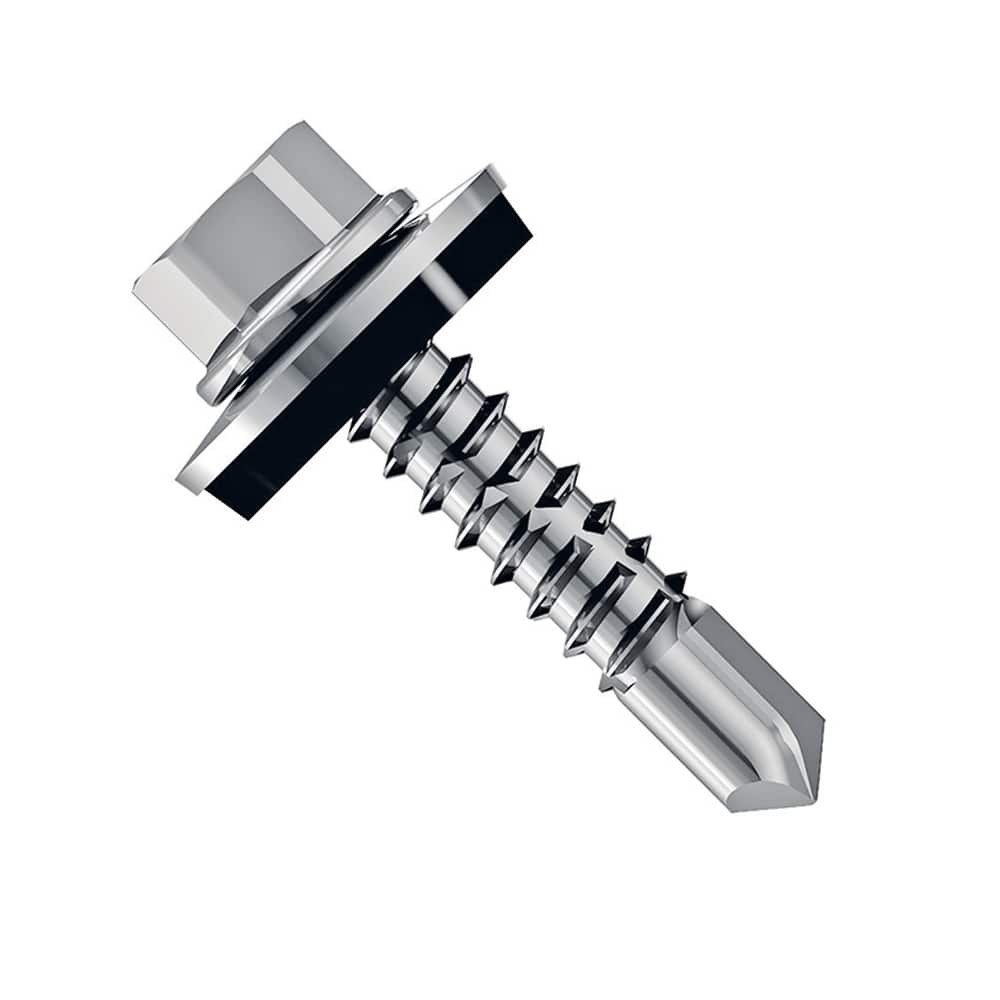

Bohrschrauben mit Bohrspitze 4,8x20 mm, Bohrleistung Stahl 0,5-3 mm, Bohrleistung Alu 0,7-4 mm

Bohrschrauben mit Bohrspitze 5,5x25 DS 16 mm, Bohrleistung Stahl 0,4-1,5 mm, Bohrleistung Alu 0,4-1,5 mm

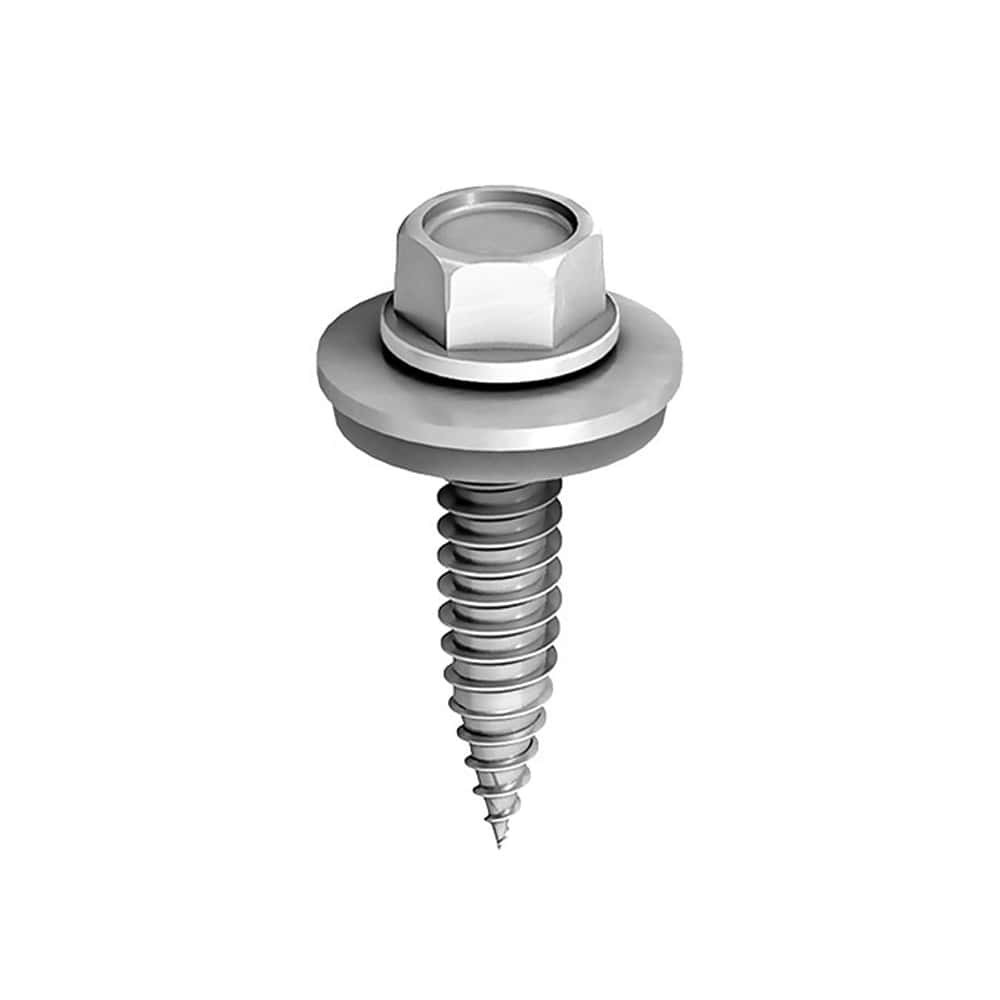

Bohrschrauben selbstfurchend 6.0x25 DS 16 mm, Bohrleistung Stahl 0,4-2,5 mm, Bohrleistung Alu 0,5-2,5 mm

Länge 120 mm, Aufnahmeplatte der Konsole, seitliches Verschieben der Konsole zur Korrektur, zusätzliche Aufnahme für Erdung, inkl. Alpha-Flex-Konsolenbefestiger

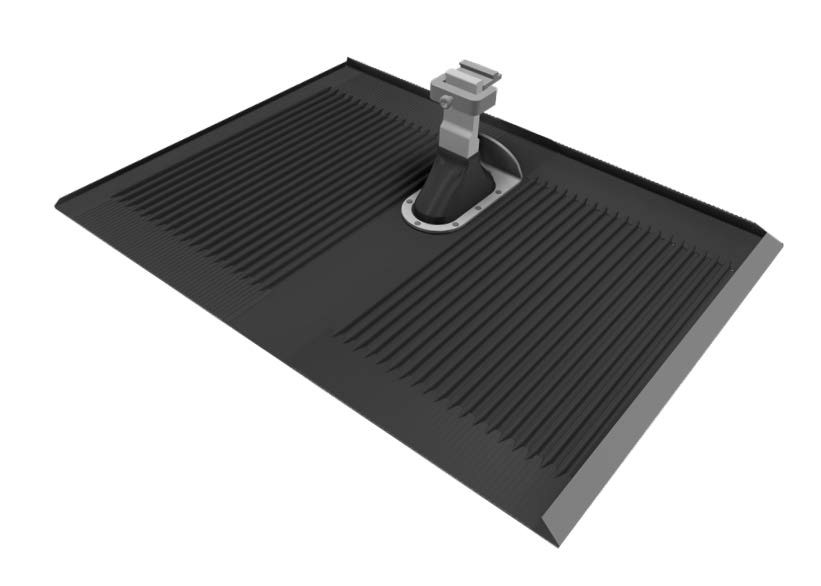

SL Rack Alpha-Platte, universelle Dach-Ersatzplatte für alle Dachpfannen-Sorten in Anthrazit (ähnlich RAL 7016), abgedichtet durch aufgenietete Gummimanschette und hochgekantete Plattenseiten, Wasser und Verschmutzungen laufen durch Riffelung in Längsrichtung ab, windstille Zone auf der Platte: Wasser wird nicht unter die Eindeckung getrieben, Konsole ausgelegt für normale und sehr hohe Schneelasten (bis zu 500 kg), Abmessungen: 470 x 884 x 190 mm (L x B x H), Gewicht: 1,14 kg, Material: Aluminium

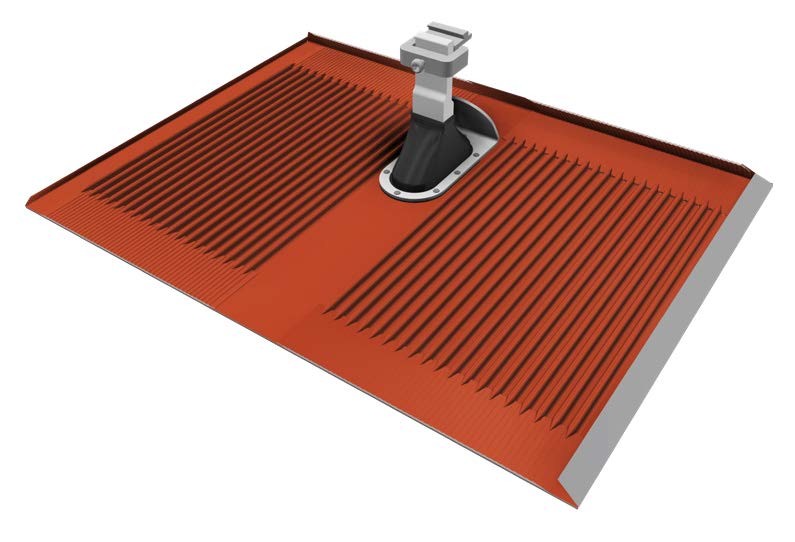

SL Rack Alpha-Platte, universelle Dach-Ersatzplatte für alle Dachpfannen-Sorten in Ziegelrot (ähnlich RAL 8004), abgedichtet durch aufgenietete Gummimanschette und hochgekantete Plattenseiten, Wasser und Verschmutzungen laufen durch Riffelung in Längsrichtung ab, windstille Zone auf der Platte: Wasser wird nicht unter die Eindeckung getrieben, Konsole ausgelegt für normale und sehr hohe Schneelasten (bis zu 500 kg), Abmessungen: 470 x 884 x 190 mm (L x B x H), Gewicht: 1,14 kg, Material: Aluminium

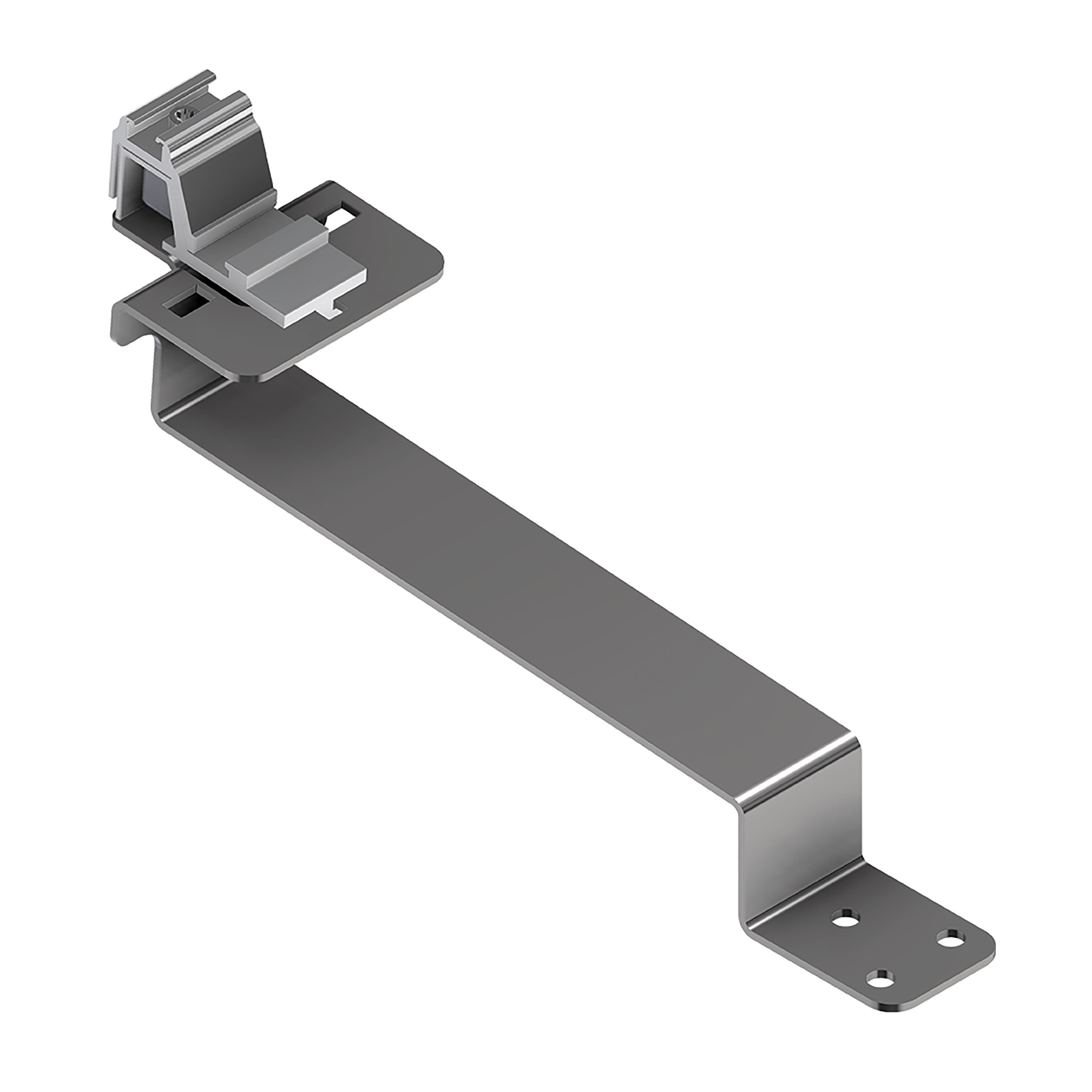

Verschraubung mit TX 40, ausgelegt für Biberschwanz-Dachplatten, bewährte und einfache Einhängetechnik, Fixierung der RAIL über Kreuzverbinder, Kreuzverbinder modifizierbar für vertikale Anbringung des RAIL. Abmessungen: 345 x 90 x 157 mm (L x B x H), Material: Aluminium & Edelstahl

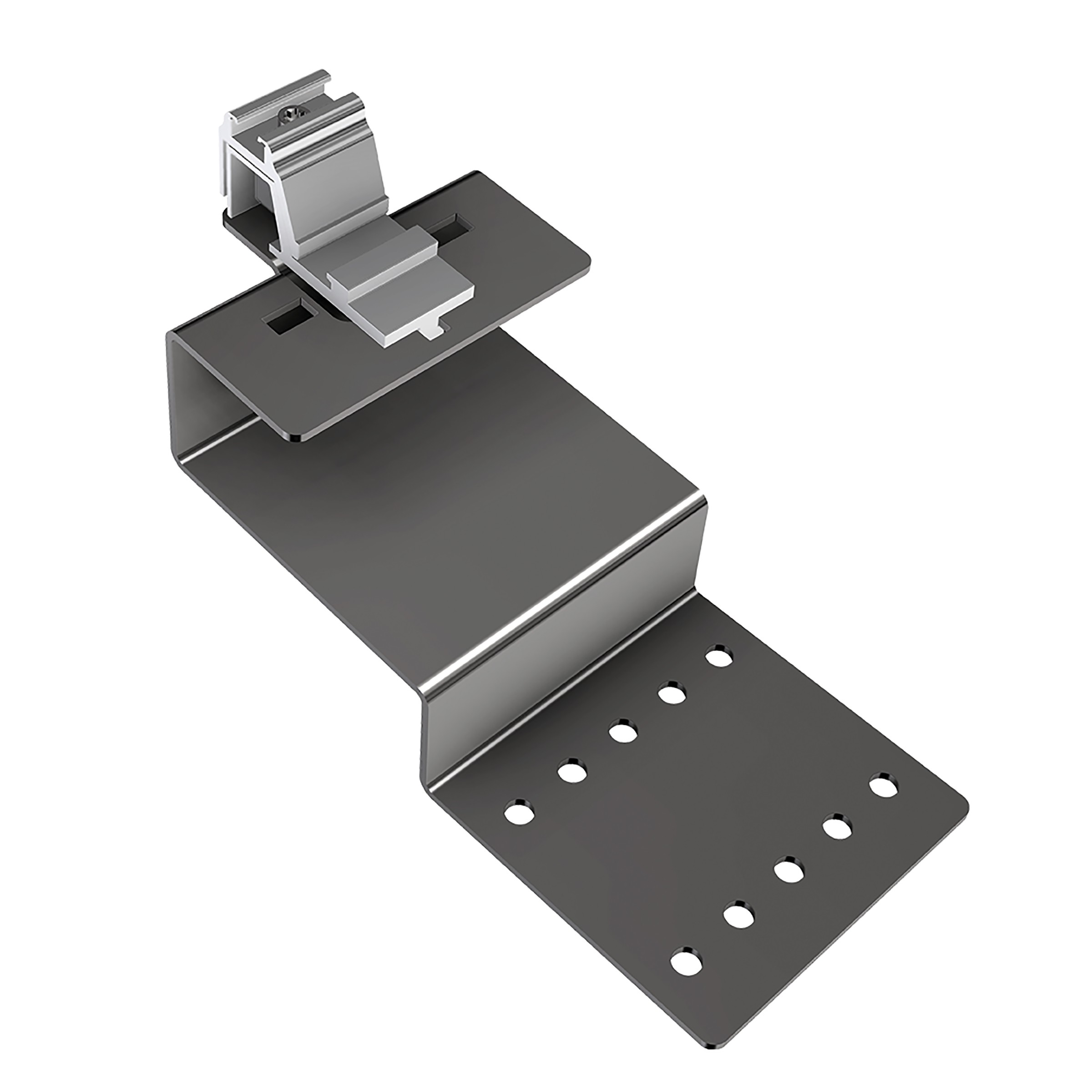

Verschraubung mit TX 40, ausgelegt für flache Betonplatten, seitliche Anpassung durch die Anschraubplatte möglich, bewährte und einfache Einhängetechnik, höchstmögliche Kompatibilität für gängige Tegalit-Ziegeldächer, Fixierung des RAIL über Kreuzverbinder, Kreuzverbinder modifizierbar für vertikale Anbringung des RAIL. Abmessungen: 382 x 120 x 144 mm (L x B x H), Material: Aluminium & Edelstahl

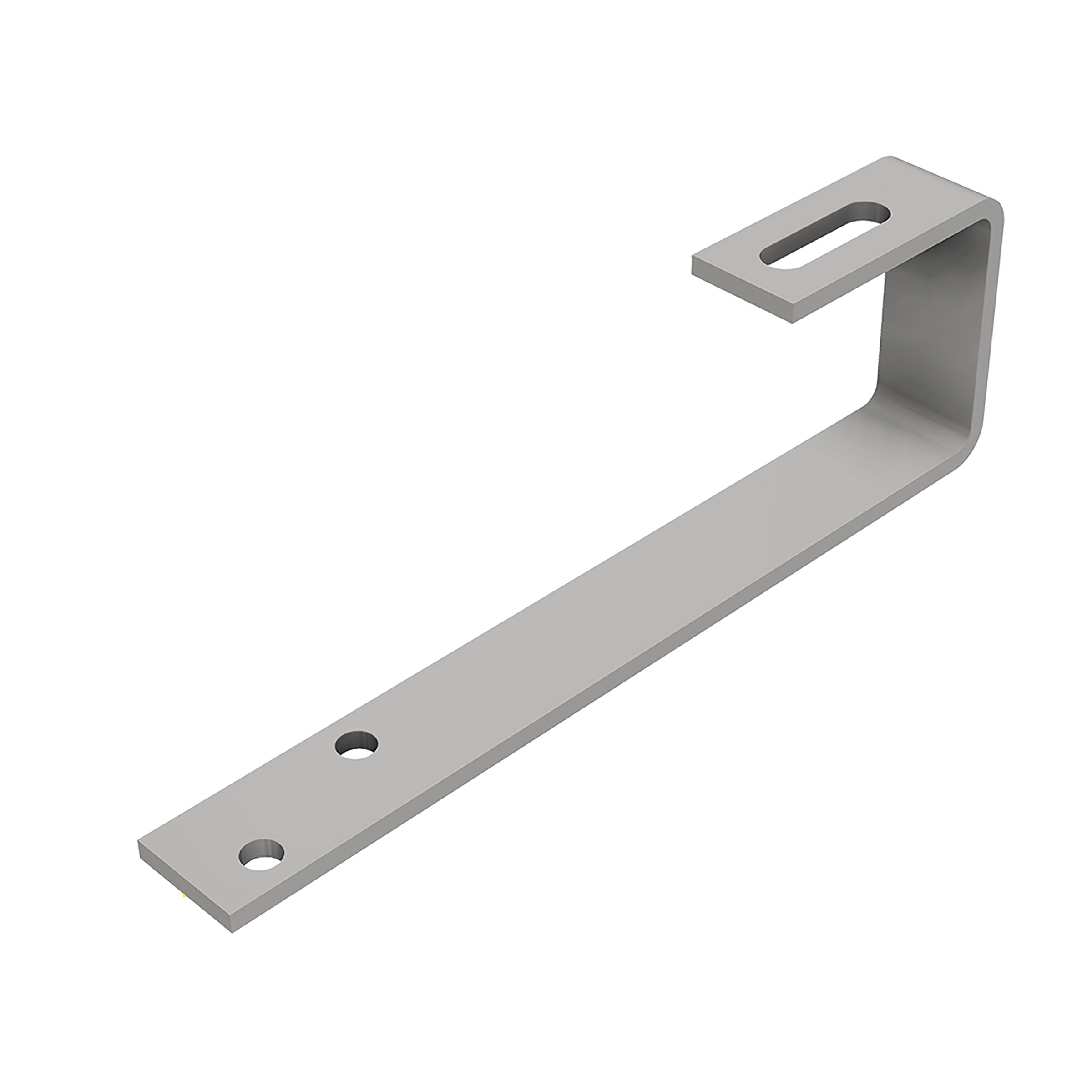

Für Schieferdach und Schindeldach verwendbar, für die Montage von Aluschienen, Profilschienen und Befestigungsschienen, mit 2 Tellerkopfschrauben auf den Sparen des Daches schnell festgeschraubt
