MAICO

Drehschalter zur Ansteuerung 3-stufiger Diagonal-Ventilatoren HDR .. EC. Aufputzgehäuse gemäß ISO gekapselt. Mit Nullstellung. 4 Schaltkontakte, 2-polig. Griff schwarz/Frontschild silber, Beschriftung 0-1-2-3.Artikel: DS 3 EC, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Maximalbelastung: 20 A, Schutzart: IP 65, Einbauart: Aufputz, Farbe: grau, Gewicht: 0,24 kg, Gewicht mit Verpackung: 0,29 kg, Breite: 91 mm, Höhe: 91 mm, Tiefe: 73 mm, Breite mit Verpackung: 97 mm, Höhe mit Verpackung: 118 mm, Tiefe mit Verpackung: 97 mm, Bedienungsart: Drehknopf

5-Stufenschalter für 5-Stufentransformatoren TRE...S-2 und TR...S-2. Zur Frontbefestigung im Schaltschrank. ESS: Zubehör zu Wechselstrom-Ventilatoren. DSS: Zubehör zu Drehstrom-Ventilatoren.Artikel: DSS 20, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Maximalbelastung: 20 A, Schutzart: IP 00, Einbauart: Schaltschrank, Gewicht: 0,22 kg, Gewicht mit Verpackung: 0,26 kg, Breite: 72 mm, Höhe: 72 mm, Tiefe: 133 mm, Breite mit Verpackung: 120 mm, Höhe mit Verpackung: 95 mm, Tiefe mit Verpackung: 82 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufenschalter für 5-Stufentransformatoren TRE...S-2 und TR...S-2. Zur Frontbefestigung im Schaltschrank. ESS: Zubehör zu Wechselstrom-Ventilatoren. DSS: Zubehör zu Drehstrom-Ventilatoren.Artikel: ESS 20, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Maximalbelastung: 20 A, Schutzart: IP 00, Einbauart: Schaltschrank, Gewicht: 0,16 kg, Gewicht mit Verpackung: 0,19 kg, Breite: 72 mm, Höhe: 72 mm, Tiefe: 81 mm, Breite mit Verpackung: 95 mm, Höhe mit Verpackung: 85 mm, Tiefe mit Verpackung: 85 mm, Umgebungstemperatur: 0 °C bis 40 °C

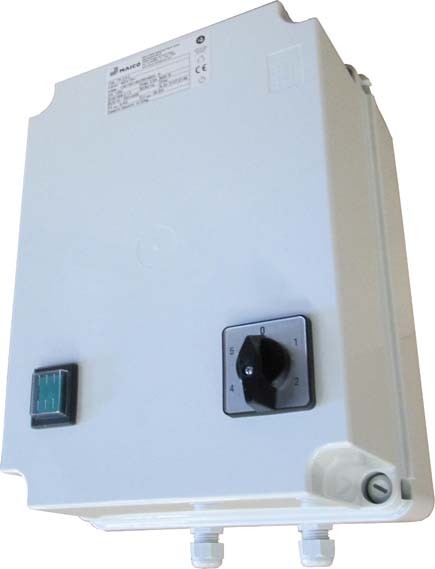

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Drehstrom-Ventilatoren. Mit Betriebsmeldeleuchte.Artikel: TR 0,8-2, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 400 W, Maximalbelastung: 0,8 A, Schutzart: IP 54, Sekundärspannung: 105 V / 150 V / 190 V / 250 V / 400 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 5,1 kg, Gewicht mit Verpackung: 6,29 kg, Breite: 248 mm, Höhe: 195 mm, Tiefe: 205 mm, Breite mit Verpackung: 260 mm, Höhe mit Verpackung: 340 mm, Tiefe mit Verpackung: 260 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Drehstrom-Ventilatoren. Mit Betriebsmeldeleuchte.Artikel: TR 0,4-2, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 200 W, Maximalbelastung: 0,4 A, Schutzart: IP 54, Sekundärspannung: 105 V / 150 V / 190 V / 250 V / 400 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 3,33 kg, Gewicht mit Verpackung: 4,52 kg, Breite: 248 mm, Höhe: 195 mm, Tiefe: 205 mm, Breite mit Verpackung: 260 mm, Höhe mit Verpackung: 340 mm, Tiefe mit Verpackung: 260 mm, Umgebungstemperatur: 0 °C bis 40 °C

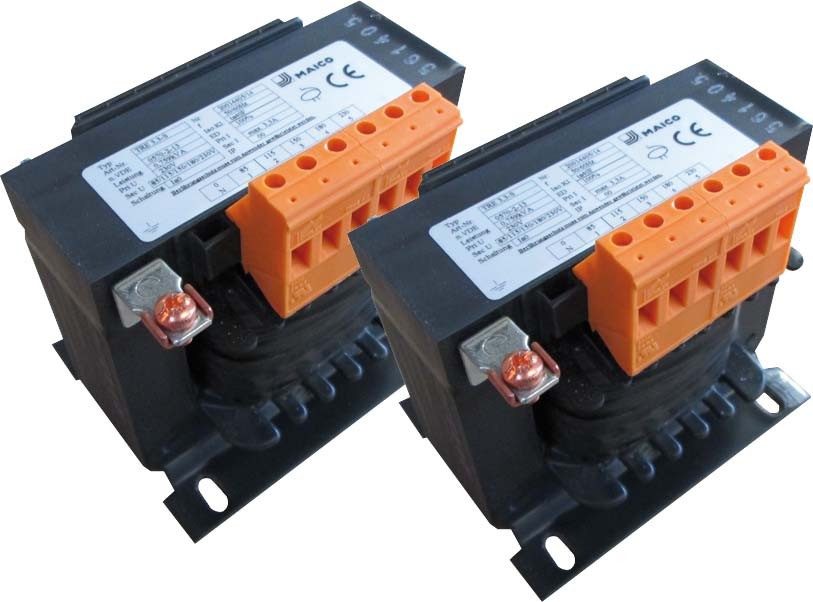

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Drehstrom-Ventilatoren. Mit Fußwinkel und Anschlussklemmen. Mit Hutschienenmontage bei Einbautrafos < 3 kg. Zubehör: 5-Stufenschalter DSS 20.Artikel: TR 0,8 S-2, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 144 W, Maximalbelastung: 0,8 A, Schutzart: IP 00, Sekundärspannung: 105 V / 150 V / 190 V / 250 V / 400 V, Einbauart: Schaltschrank, Gewicht: 3,85 kg, Gewicht mit Verpackung: 5,78 kg, Breite: 84 mm, Höhe: 75 mm, Tiefe: 95 mm, Breite mit Verpackung: 260 mm, Höhe mit Verpackung: 340 mm, Tiefe mit Verpackung: 260 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Drehstrom-Ventilatoren. Mit Fußwinkel und Anschlussklemmen. Mit Hutschienenmontage bei Einbautrafos < 3 kg. Zubehör: 5-Stufenschalter DSS 20.Artikel: TR 2,5 S-2, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 450 W, Maximalbelastung: 2,5 A, Schutzart: IP 00, Sekundärspannung: 105 V / 150 V / 190 V / 250 V / 400 V, Einbauart: Schaltschrank, Gewicht: 8,1 kg, Gewicht mit Verpackung: 10,04 kg, Breite: 120 mm, Höhe: 90 mm, Tiefe: 120 mm, Breite mit Verpackung: 260 mm, Höhe mit Verpackung: 340 mm, Tiefe mit Verpackung: 270 mm, Umgebungstemperatur: 0 °C bis 40 °C

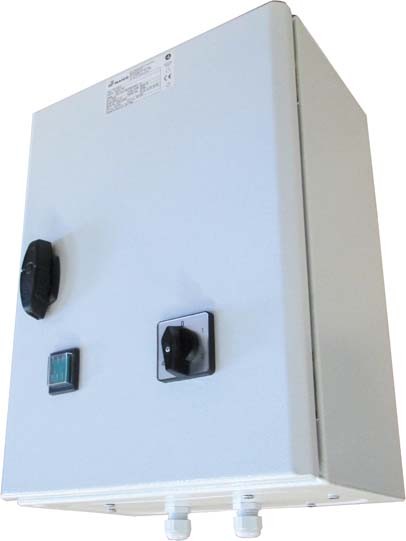

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Drehstrom-Ventilatoren. Mit Betriebsmeldeleuchte.Artikel: TR 6,6-2, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 3300 W, Maximalbelastung: 6,6 A, Schutzart: IP 54, Sekundärspannung: 105 V / 150 V / 190 V / 250 V / 400 V, Einbauart: Aufputz, Material Gehäuse: Metall, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 26,84 kg, Gewicht mit Verpackung: 28,31 kg, Breite: 400 mm, Höhe: 300 mm, Tiefe: 240 mm, Breite mit Verpackung: 420 mm, Höhe mit Verpackung: 305 mm, Tiefe mit Verpackung: 340 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Drehstrom-Ventilatoren. Mit Fußwinkel und Anschlussklemmen. Mit Hutschienenmontage bei Einbautrafos < 3 kg. Zubehör: 5-Stufenschalter DSS 20.Artikel: TR 6,6 S-2, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 1188 W, Maximalbelastung: 6,6 A, Schutzart: IP 00, Sekundärspannung: 105 V / 150 V / 190 V / 250 V / 400 V, Einbauart: Schaltschrank, Gewicht: 20,02 kg, Gewicht mit Verpackung: 23,35 kg, Breite: 150 mm, Höhe: 115 mm, Tiefe: 155 mm, Breite mit Verpackung: 310 mm, Höhe mit Verpackung: 420 mm, Tiefe mit Verpackung: 340 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Drehstrom-Ventilatoren. Mit Betriebsmeldeleuchte.Artikel: TR 2,5-2, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 1250 W, Maximalbelastung: 2,5 A, Schutzart: IP 54, Sekundärspannung: 105 V / 150 V / 190 V / 250 V / 400 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 10,07 kg, Gewicht mit Verpackung: 10,98 kg, Breite: 310 mm, Höhe: 228 mm, Tiefe: 225 mm, Breite mit Verpackung: 340 mm, Höhe mit Verpackung: 255 mm, Tiefe mit Verpackung: 265 mm, Umgebungstemperatur: 0 °C bis 40 °C

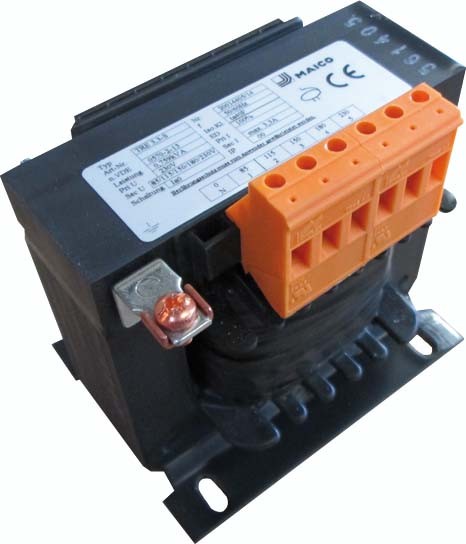

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Fußwinkel und Anschlussklemmen. Mit Hutschienenmontage bei Einbautrafos < 3 kg. Zubehör: 5-Stufenschalter ESS 20Artikel: TRE 1,6 S-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 288 W, Maximalbelastung: 1,6 A, Schutzart: IP 00, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Schaltschrank, Gewicht: 1,96 kg, Gewicht mit Verpackung: 2,84 kg, Breite: 84 mm, Höhe: 75 mm, Tiefe: 95 mm, Breite mit Verpackung: 240 mm, Höhe mit Verpackung: 230 mm, Tiefe mit Verpackung: 190 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Fußwinkel und Anschlussklemmen. Mit Hutschienenmontage bei Einbautrafos < 3 kg. Zubehör: 5-Stufenschalter ESS 20Artikel: TRE 3,3 S-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 594 W, Maximalbelastung: 3,3 A, Schutzart: IP 00, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Schaltschrank, Gewicht: 2,72 kg, Gewicht mit Verpackung: 3,57 kg, Breite: 105 mm, Höhe: 80 mm, Tiefe: 110 mm, Breite mit Verpackung: 240 mm, Höhe mit Verpackung: 230 mm, Tiefe mit Verpackung: 190 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Fußwinkel und Anschlussklemmen. Mit Hutschienenmontage bei Einbautrafos < 3 kg. Zubehör: 5-Stufenschalter ESS 20Artikel: TRE 6,5 S-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 1170 W, Maximalbelastung: 6,5 A, Schutzart: IP 00, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Schaltschrank, Gewicht: 5,15 kg, Gewicht mit Verpackung: 6,05 kg, Breite: 120 mm, Höhe: 100 mm, Tiefe: 120 mm, Breite mit Verpackung: 240 mm, Höhe mit Verpackung: 230 mm, Tiefe mit Verpackung: 190 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Betriebsmeldeleuchte. Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe.Artikel: TRE 6,5-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 1170 W, Maximalbelastung: 6,5 A, Schutzart: IP 54, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 6,61 kg, Gewicht mit Verpackung: 7,79 kg, Breite: 248 mm, Höhe: 195 mm, Tiefe: 205 mm, Breite mit Verpackung: 255 mm, Höhe mit Verpackung: 335 mm, Tiefe mit Verpackung: 270 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Betriebsmeldeleuchte. Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe.Artikel: TRE 10-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 1800 W, Maximalbelastung: 10 A, Schutzart: IP 54, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 9,29 kg, Gewicht mit Verpackung: 10,52 kg, Breite: 248 mm, Höhe: 195 mm, Tiefe: 205 mm, Breite mit Verpackung: 260 mm, Höhe mit Verpackung: 335 mm, Tiefe mit Verpackung: 265 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Betriebsmeldeleuchte. Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe.Artikel: TRE 0,6-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 108 W, Maximalbelastung: 0,6 A, Schutzart: IP 54, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 1,67 kg, Gewicht mit Verpackung: 2,18 kg, Breite: 195 mm, Höhe: 148 mm, Tiefe: 175 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 230 mm, Tiefe mit Verpackung: 190 mm, Umgebungstemperatur: 0 °C bis 40 °C

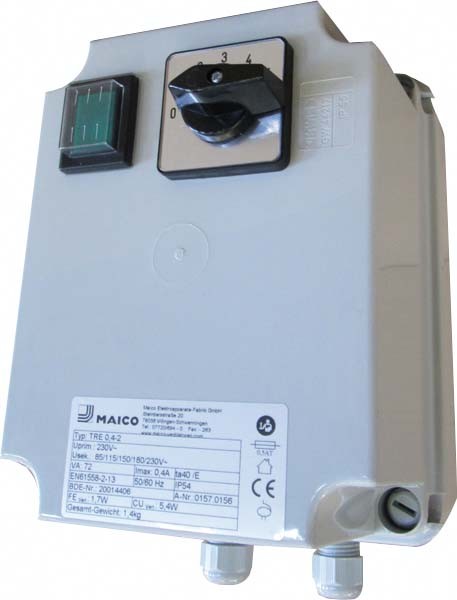

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Betriebsmeldeleuchte. Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe.Artikel: TRE 0,4-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 72 W, Maximalbelastung: 0,4 A, Schutzart: IP 54, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 1,45 kg, Gewicht mit Verpackung: 1,96 kg, Breite: 195 mm, Höhe: 148 mm, Tiefe: 175 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 195 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Betriebsmeldeleuchte. Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe.Artikel: TRE 1,6-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 288 W, Maximalbelastung: 1,6 A, Schutzart: IP 54, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 2,84 kg, Gewicht mit Verpackung: 3,36 kg, Breite: 195 mm, Höhe: 148 mm, Tiefe: 175 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 195 mm, Umgebungstemperatur: 0 °C bis 40 °C

5-Stufentransformator zur Drehzahleinstellung. Zur Steuerung von Wechselstrom-Ventilatoren. Mit Betriebsmeldeleuchte. Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe.Artikel: TRE 3,3-2, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 594 W, Maximalbelastung: 3,3 A, Schutzart: IP 54, Sekundärspannung: 85 V / 115 V / 150 V / 180 V / 230 V, Einbauart: Aufputz, Material Gehäuse: Kunststoff, Farbe: hellgrau, ähnlich RAL 7035, Gewicht: 3,86 kg, Gewicht mit Verpackung: 4,38 kg, Breite: 195 mm, Höhe: 148 mm, Tiefe: 175 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 195 mm, Umgebungstemperatur: 0 °C bis 40 °C

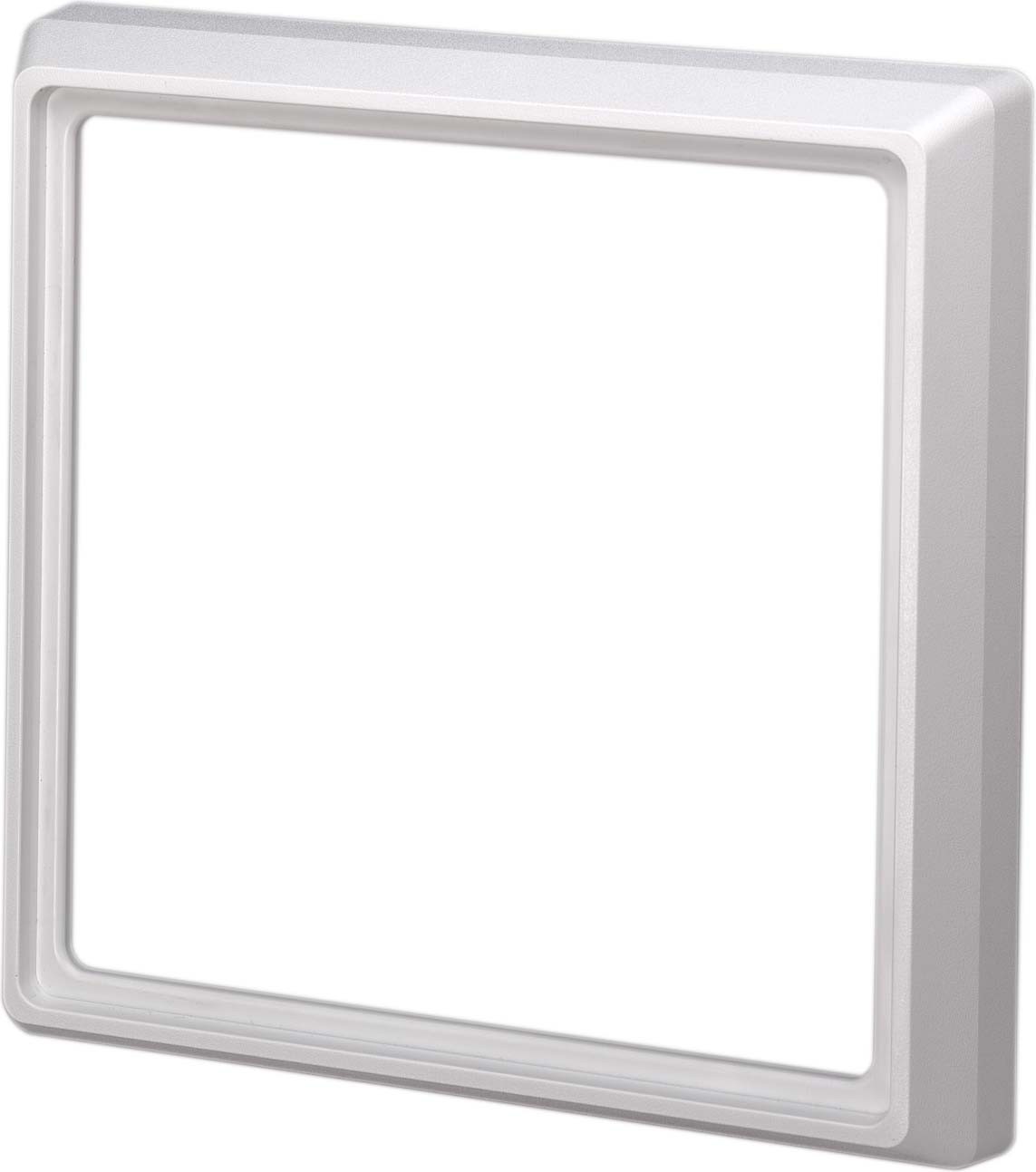

Abdeckrahmen für alle ER-UP... Gehäuse. Überdeckt Fuge zwischen Unterputzgehäuse und Wandfliesen. Verhindert unschönen Spalt um das Unterputzgehäuse. Lieferumfang: Abdeckrahmen, BefestigungsschraubeArtikel: ER-AR, Einbau: innen, Einbauart: Aufputz, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,21 kg, Gewicht mit Verpackung: 0,22 kg, Breite: 280 mm, Höhe: 280 mm, Tiefe: 50 mm, Breite mit Verpackung: 281 mm, Höhe mit Verpackung: 281 mm, Tiefe mit Verpackung: 51 mm

Abdeckrahmen für Unterputzgehäuse ER GH und ER GH-VWR für zu flach eingeputzte Unterputzgehäuse und bei zu großem Fugenspalt. Max. Tiefe 35 mm. Überdeckt Fuge zwischen Unterputzgehäuse und Wandfliesen. Verhindert unschönen Spalt um das Unterputzgehäuse. Abdeckrahmen zwischen Wand und Innenabdeckung einsetzen.Artikel: ER-AR EC, Einbau: innen, Einbauart: Aufputz, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,2 kg, Gewicht mit Verpackung: 0,38 kg, Breite: 307 mm, Höhe: 307 mm, Tiefe: 35 mm, Breite mit Verpackung: 335 mm, Höhe mit Verpackung: 335 mm, Tiefe mit Verpackung: 60 mm

ER-A - Standardausführung: Standard Abdeckung für ER EC mit Filterwechselanzeige (Timestrip). Grundlast 30 m3/h / Volllast 60 m3/h. Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter. Umschaltung auf Volllaststufe (60 m3/h) mit Einschaltverzögerung von ca. 60 sek. Nachlaufzeit der Volllast ca. 15 min. Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-A, Ausführung: Standard, Fördervolumen: 30 m3/h / 60 m3/h / (Stufe 1/Stufe 2), Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,47 kg, Gewicht mit Verpackung: 0,62 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 310 mm, Höhe mit Verpackung: 300 mm, Tiefe mit Verpackung: 40 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 35 dB(A) / kombiniert mit ER GH, 31 dB(A) / 41 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478

ER-AB - Ausführung mit Bewegungsmelder und intelligentem Zeitmodul: Abdeckung mit Bewegungsmelder, intelligentem Zeit-Modul und LED-Filterwechselanzeige. Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über integrierten Bewegungsmelder. Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig. Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m3/h) möglich. Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator. Steuerung der Volllaststufe per Bewegungsmelder. Nach detektierter Bewegung wird die Volllaststufe ohne Einschaltverzögerung aktiviert. Reichweite des Bewegungsmelder: 5 m. Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek). Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit. Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min). Einstellbare Tastensperre (Mieterschutz). Schutzklasse II. *Werkseinstellung, Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-AB, Ausführung: Bewegungsmelder mit intelligentem Zeitmodul, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / gemäß Werkseinstellung Stufe 1: 30 m3/h und Stufe 2: 60 m3/h, Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,59 kg, Gewicht mit Verpackung: 0,75 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 305 mm, Höhe mit Verpackung: 450 mm, Tiefe mit Verpackung: 295 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478

ER-AH - Ausführung mit intelligentem Zeitmodul und Feuchtesteuerung: Abdeckung mit Feuchtesteuerung, intelligentem Zeit-Modul und LED-Filterwechselanzeige. Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über intelligente Feuchtesteuerung. Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig. Individuelle Einstellung der Fördervolumen (Grundlast 20/30/40 m3/h, Nennlast 40/60/100 m3/h) möglich. Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator. Intelligente Feuchtesteuerung mit jahreszeitlicher Anpassung. Stufenlose Anpassung des Volumenstroms zwischen 30 m3/h und der eingestellten Nennlast V2 anhand der relativen Raumluftfeuchte. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek). Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min). Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit. Einstellbare Intervallsteuerung (1*/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume. Einstellbare Tastensperre (Mieterschutz). Schutzklasse II. *Werkseinstellung, Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-AH, Ausführung: Feuchtesteuerung mit intelligentem Zeitmodul, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / AnmerkungStufe 1 = 20/30/40 m3/h, Stufe 2 = 40/60/100 m3/h einstellbar, Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,6 kg, Gewicht mit Verpackung: 0,75 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 305 mm, Höhe mit Verpackung: 450 mm, Tiefe mit Verpackung: 295 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478
