Universalrahmen E-Design55. 1-fach-Rahmen R1UE55, 80x80mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

Universalrahmen E-Design55. 1-fach-Rahmen R1UE55, 80x80mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

Universalrahmen E-Design55. 1-fach-Rahmen R1UE55, 80x80mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

1-Kanal DALI-LED-Dimmer für die Zwischendecke. 120x30x22mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Sw&Dim oder SwitchDim2: Betrieb über 1 oder 2 Tastereingänge ermöglicht die Steuerung der Helligkeit ohne DALI, alternativ Korridorfunktion zur direkten Ansteuerung mit einem Bewegungsmelder. Dimmbereich 0.1%-100%·PWM-Frequenz umschaltbar (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung 12V bis 48V DC. Max. Anschlussstrom 16A. Hoher Wirkungsgrad· Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Der Ausgangskanal wird über eine DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über einen (Sw&Dim) oder zwei Tastereingänge (SwitchDim2) erfolgen: SwD1, Sw&Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Wird der SwD1-Eingang 2 Minuten lang betätigt, wird auf den Modus Korridorfunktion gewechselt. Diese Betriebsart bleibt bis zum Trennen des Geräts von der Versorgungsspannung aktiv (nach PowerUp: Betrieb über SwD1/SwD2). Korridorfunktion: Modus mit integriertem Treppenhausautomaten (z.B.: für die einfache Ansteuerung mit dem Relaiskontakt von einem oder mehreren Bewegungsmeldern). Bei Betätigung des Eingangs wird auf den Maxwert eingeschalten. Nach Abfall des Eingangssignals verbleibt die Helligkeit für die Dauer der Haltezeit auf diesem Wert bevor sie auf den Zwischenwert abgesenkt wird. Nach Ablauf der Haltezeit für den Zwischenwert wird zum Grundwert der Helligkeit zurückgekehrt. Beim erneuten Ansprechen des Eingangs startet der Ablauf von vorne. Mit der DALI-Cockpit Software kann der 1-Kanal LED-Dimmer konfiguriert werden. Es können sowohl die Gruppenzugehörigkeit festgelegt als auch Szenenwerte und DALI-Parameter konfiguriert werden (die angezeigten Parameter entsprechen dem Auslieferzustand). Auslieferzustand: Vor dem erstmaligen Adressieren kann das Gerät über die Gruppenadressen G0 gesteuert werden. Diese voreingestellte Gruppenzuordnung wird bei der Adressierung gelöscht, danach kann eine beliebige Gruppenzuweisung im DALI-Cockpit vorgenommen werden. Durch Senden eines DALI-Reset-Befehls werden die im DALI-Standard definierten Werte hergestellt. DALI2 zertifiziert. DALI2 ist die neueste Generation des DALI-Standard, mit erweitertem Funktionsumfang. DALI2-Geräte beherschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel.

1-Kanal DALI-LED-Dimmer für die Tragschiene DIN-EN 60715 TH35. 98x17,5x56mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Sw&Dim oder SwitchDim2: Betrieb über 1 oder 2 Tastereingänge ermöglicht die Steuerung der Helligkeit ohne DALI, alternativ Korridorfunktion zur direkten Ansteuerung mit einem Bewegungsmelder. Dimmbereich 0.1%-100% PWM-Frequenz umschaltbar (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung 12V bis 48V DC. Max. Anschlussstrom 16A. Hoher Wirkungsgrad· Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Der Ausgangskanal wird über eine DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über einen (Sw&Dim) oder zwei Tastereingänge (SwitchDim2) erfolgen: SwD1,Sw&Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Wird der SwD1-Eingang 2 Minuten lang betätigt, wird auf den Modus Korridorfunktion gewechselt. Diese Betriebsart bleibt bis zum Trennen des Geräts von der Versorgungsspannung aktiv (nach PowerUp: Betrieb über SwD1/SwD2). Korridorfunktion: Modus mit integriertem Treppenhausautomaten (z.B.: für die einfache Ansteuerung mit dem Relaiskontakt von einem oder mehreren Bewegungsmeldern). Bei Betätigung des Eingangs wird auf den Maxwert eingeschalten. Nach Abfall des Eingangssignals verbleibt die Helligkeit für die Dauer der Haltezeit auf diesem Wert bevor sie auf den Zwischenwert abgesenkt wird. Nach Ablauf der Haltezeit für den Zwischenwert wird zum Grundwert der Helligkeit zurückgekehrt. Beim erneuten Ansprechen des Eingangs startet der Ablauf von vorne. Mit der DALI-Cockpit Software kann der 1-Kanal LED-Dimmer konfiguriert werden. Es können sowohl die Gruppenzugehörigkeit festgelegt als auch Szenenwerte und DALI-Parameter konfiguriert werden (die angezeigten Parameter entsprechen dem Auslieferzustand). Auslieferzustand: Vor dem erstmaligen Adressieren kann das Gerät über die Gruppenadressen G0 gesteuert werden. Diese voreingestellte Gruppenzuordnung wird bei der Adressierung gelöscht, danach kann eine beliebige Gruppenzuweisung im DALI-Cockpit vorgenommen werden. Durch Senden eines DALI-Reset-Befehls werden die im DALI-Standard definierten Werte hergestellt.

1-Kanal DALI-LED-Dimmer für Leuchteneinbau und die UP-Dose. 59x33x15mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Sw&Dim oder SwitchDim2: Betrieb über 1 oder 2 Tastereingänge ermöglicht die Steuerung der Helligkeit ohne DALI, alternativ Korridorfunktion zur direkten Ansteuerung mit einem Bewegungsmelder·Dimmbereich 0.1%-100%· PWM-Frequenz umschaltbar (122Hz/244Hz/488Hz/976Hz).·Versorgungsspannung 12V bis 48V DC. Max. Anschlussstrom 8A. Hoher Wirkungsgrad· Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Der Ausgangskanal wird über eine DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über einen (Sw&Dim) oder zwei Tastereingänge (SwitchDim2) erfolgen: SwD1,Sw&Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Wird der SwD1-Eingang 2 Minuten lang betätigt, wird auf den Modus Korridorfunktion gewechselt. Diese Betriebsart bleibt bis zum Trennen des Geräts von der Versorgungsspannung aktiv (nach PowerUp: Betrieb über SwD1/SwD2). Korridorfunktion: Modus mit integriertem Treppenhausautomaten (z.B.: für die einfache Ansteuerung mit dem Relaiskontakt von einem oder mehreren Bewegungsmeldern). Bei Betätigung des Eingangs wird auf den Maxwert eingeschalten. Nach Abfall des Eingangssignals verbleibt die Helligkeit für die Dauer der Haltezeit auf diesem Wert bevor sie auf den Zwischenwert abgesenkt wird. Nach Ablauf der Haltezeit für den Zwischenwert wird zum Grundwert der Helligkeit zurückgekehrt. Beim erneuten Ansprechen des Eingangs startet der Ablauf von vorne. Mit der DALI-Cockpit Software kann der 1-Kanal LED-Dimmer konfiguriert werden. Es können sowohl die Gruppenzugehörigkeit festgelegt als auch Szenenwerte und DALI-Parameter konfiguriert werden (die angezeigten Parameter entsprechen dem Auslieferzustand). Auslieferzustand: Vor dem erstmaligen Adressieren kann das Gerät über die Gruppenadressen G0 gesteuert werden. Diese voreingestellte Gruppenzuordnung wird bei der Adressierung gelöscht, danach kann eine beliebige Gruppenzuweisung im DALI-Cockpit vorgenommen werden. Durch Senden eines DALI-Reset-Befehls werden die im DALI-Standard definierten Werte hergestellt.

Rahmen innen 55x55mm. 2-fach-Rahmen, 80x151mm außen. 15mm hoch.

Rahmen innen 55x55mm. 2-fach-Rahmen, 80x151mm außen. 15mm hoch.

Rahmen innen 55x55mm. 2-fach-Rahmen, 80x151mm außen. 15mm hoch.

Rahmen innen 55x55mm. 2-fach-Rahmen, 80x151mm außen. 15mm hoch.

Rahmen innen 55x55mm. 2-fach-Rahmen, 80x151mm außen. 15mm hoch.

Universalrahmen E-Design55. 2-fach-Rahmen R2UE55, 80x152mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

Universalrahmen E-Design55. 2-fach-Rahmen R2UE55, 80x152mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

Universalrahmen E-Design55. 2-fach-Rahmen R2UE55, 80x152mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

2-Level-Funkrepeater reinweiß glänzend im Gehäuse für Aufputzmontage 84x84x30mm oder Montage in das E-Design-Schaltersystem. Stand-by-Verlust nur 0,8 Watt. Je 2 Stück Edelstahl-Senkschrauben 2,9x25mm und Dübel 5x25mm liegen bei. Versorgungsspannung 230V. Dieser Repeater ist nur erforderlich, wenn die baulichen Gegebenheiten einen ungestörten Empfang verhindern oder die Entfernung zwischen Funktaster und Empfänger zu groß ist. Es ist der 2-Level-Modus aktiviert. Es werden die Signale von Sensoren und Aktoren empfangen, geprüft und mit voller Sendeleistung weiter gesendet. Auch die Funksignale eines anderen 1-Level-Repeaters werden verarbeitet. Ein Signal kann damit maximal 2-mal empfangen und verstärkt werden. Funkrepeater müssen nicht eingelernt werden. Sie empfangen und verstärken die Signale von allen Funksensoren in ihrem Empfangsbereich.

2-Stufen-Ansprechverzögerung, 1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Kontaktstellungsanzeige mit zwei Leuchtdioden. Sehr geringes Schaltgeräusch. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem Anlegen der Steuerspannung beginnt der Zeitablauf T1 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 1-2 und es beginnt der Zeitablauf T2 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 3-4. Nach einer Unterbrechung beginnt der Zeitablauf erneut mit T1.

Rahmen innen 55x55mm. 3-fach-Rahmen, 80x222mm außen. 15mm hoch.

Rahmen innen 55x55mm. 3-fach-Rahmen, 80x222mm außen. 15mm hoch.

Rahmen innen 55x55mm. 3-fach-Rahmen, 80x222mm außen. 15mm hoch.

Rahmen innen 55x55mm. 3-fach-Rahmen, 80x222mm außen. 15mm hoch.

Rahmen innen 55x55mm. 3-fach-Rahmen, 80x222mm außen. 15mm hoch.

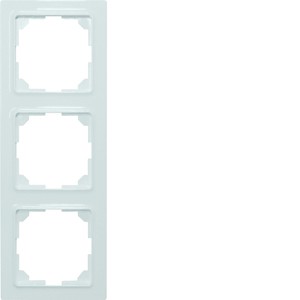

Universalrahmen E-Design55. 3-fach-Rahmen R3UE55, 80x224mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

Universalrahmen E-Design55. 3-fach-Rahmen R3UE55, 80x224mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.

Universalrahmen E-Design55. 3-fach-Rahmen R3UE55, 80x224mm außen. Innen 55x55mm. Die Universalrahmen können waagrecht und senkrecht verwendet werden. Für alle Funksensoren für das 55er-Schaltersystem.
