Chauvin Arnoux

Zubehör für die Messung von Erdungswiderständen und spezifischen Erdwiderständen

Beschreibung Weiteres Zubehör für CAT III und IV Zubehör zum sicheren Messen für die Elektrobranche Mit diesem Zubehör können Messungen einfacher vorgenommen und Anlagen einfacher installiert werden. Dafür erfüllt diese Serie die Sicherheitsanforderungen für Arbeiten an CAT III- und CAT IV-Anlagen.

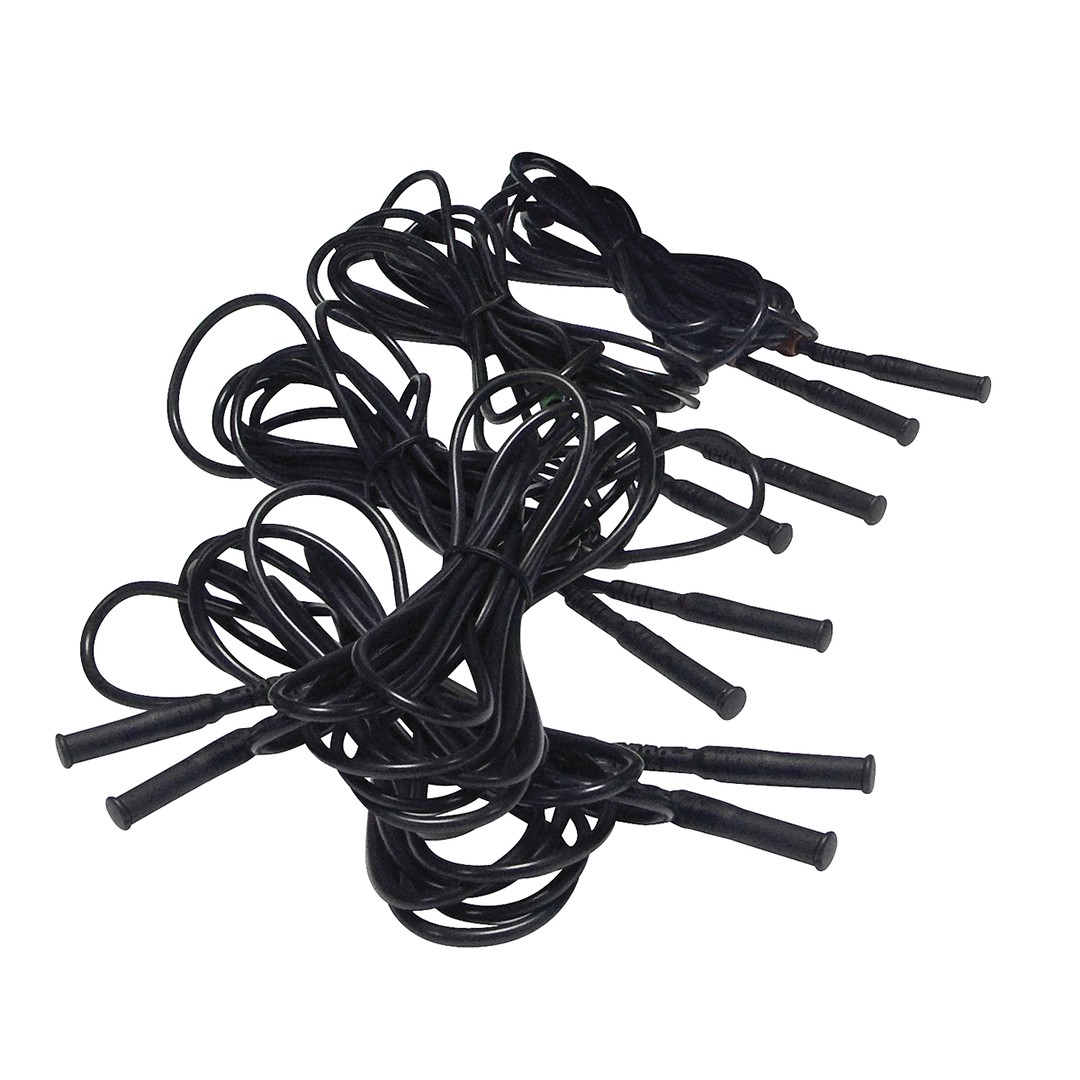

Satz Spannungsmessleitungen mit erhöhter Schutzklasse für Qualistar C.A 8435 / C.A 8436 oder PEL 105

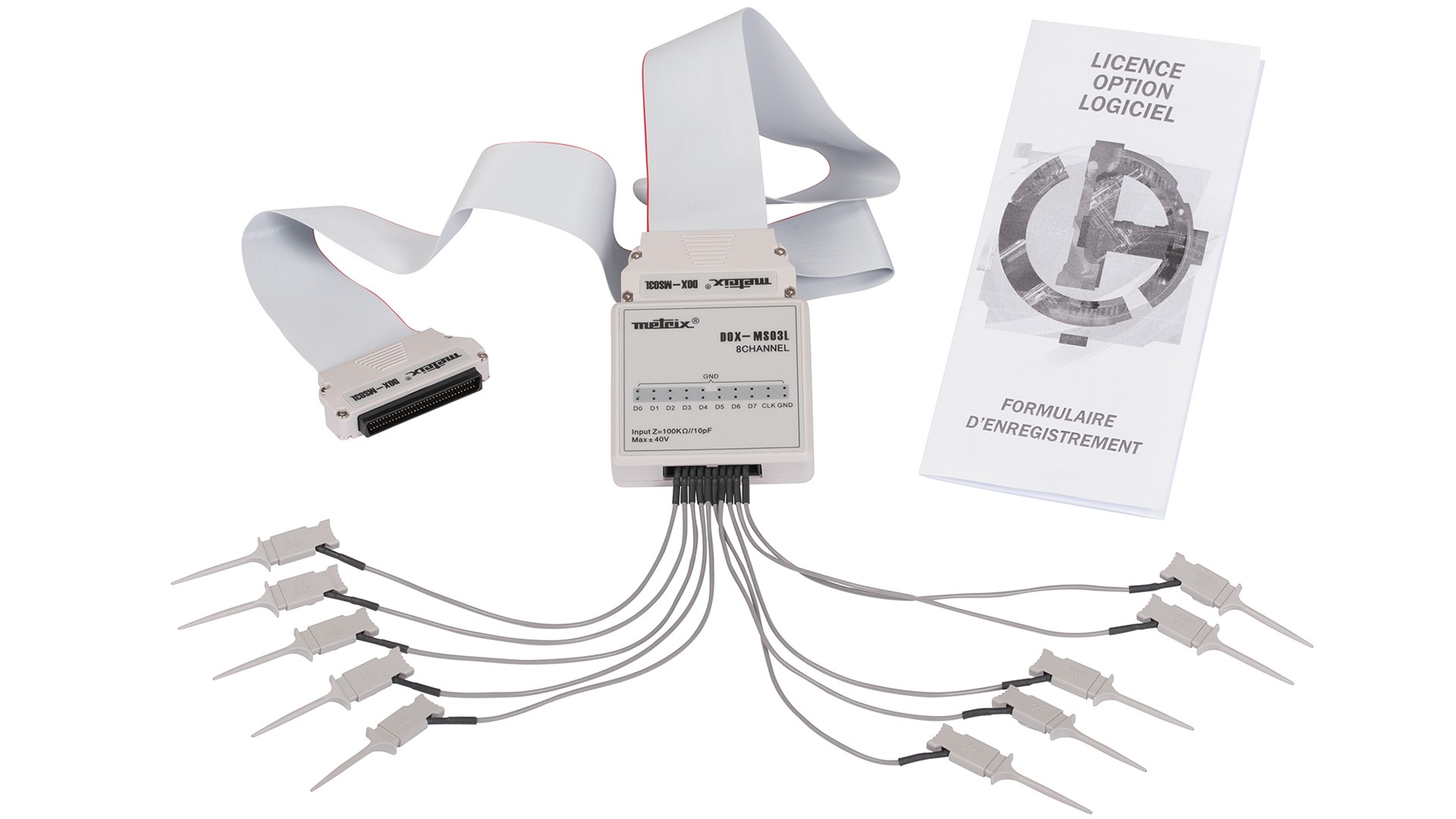

Der DOX-MSO3LA ist ein 8-Kanal-Logik-Analyse-Tastkopf mit Spitze und Software-Option Digital für die Oszilloskope DOX3xxx. Im Oszilloskop DOX3xxx sind die 8 Digital-Kanäle bereits integriert + 1 Taktgeber + 1 Masse mit Programmierung der Kanäle D0 bis D8 (.hexa oder .binär). Typische Signale: TTL / CMOS / LVCMOS 3.3 und 2.5, sowie CUSTOM; mit gleichzeitiger Anzeige der Wellenform und der digitalen Kanäle.

Beschreibung Stromwandler für Qualistar- und PEL-Produkte. Flexibler AC-Zangenstromwandler (Messbereich variiert je nach Gerät). Umschließungsdurchmesser: 100 mm Länge des flexiblen Teils: 350 mm IEC 61010 1000 V CAT III und 600 V CAT IV

Ersatzakku für die Leistungs- und Energierecorder PEL 102 / PEL 103 / PEL 104

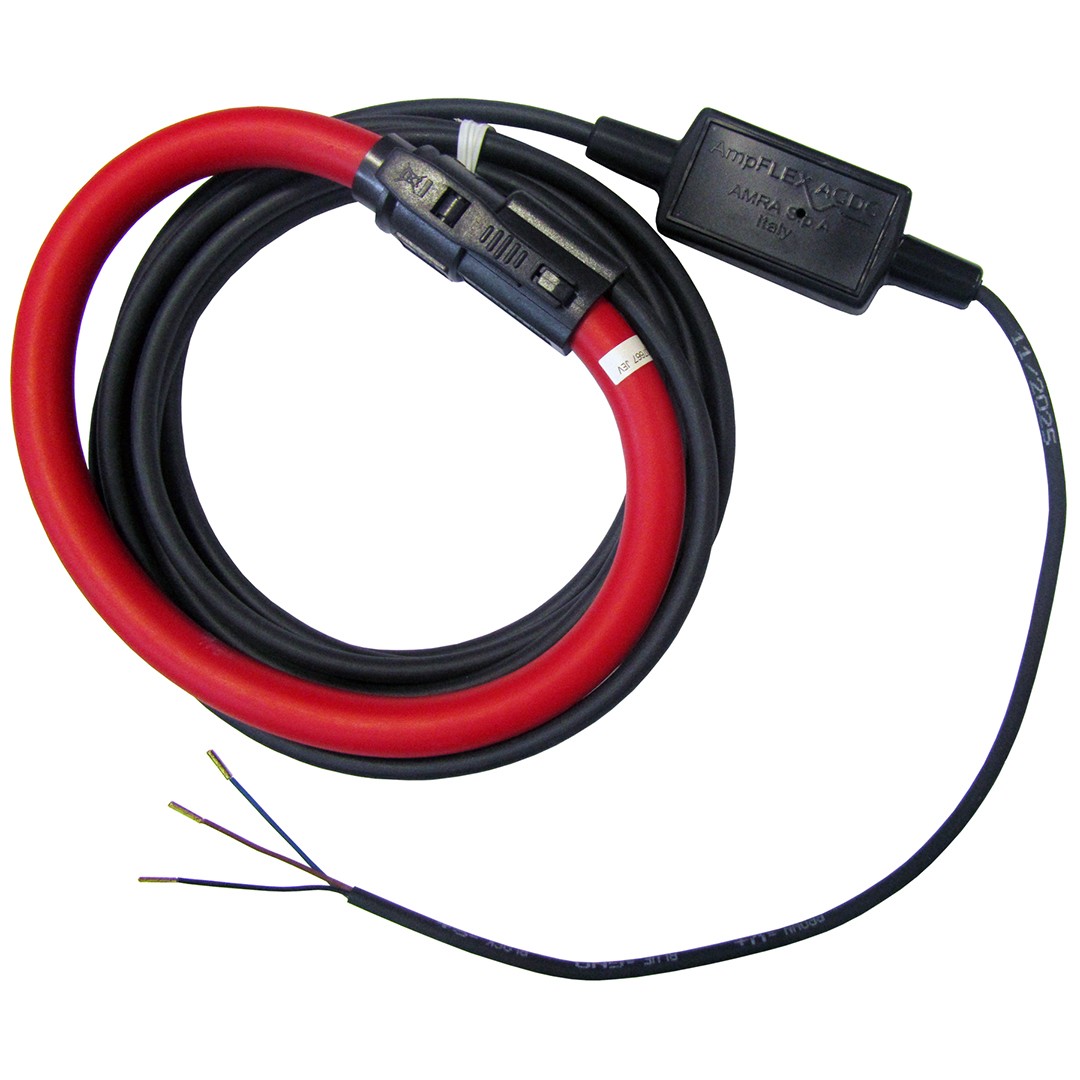

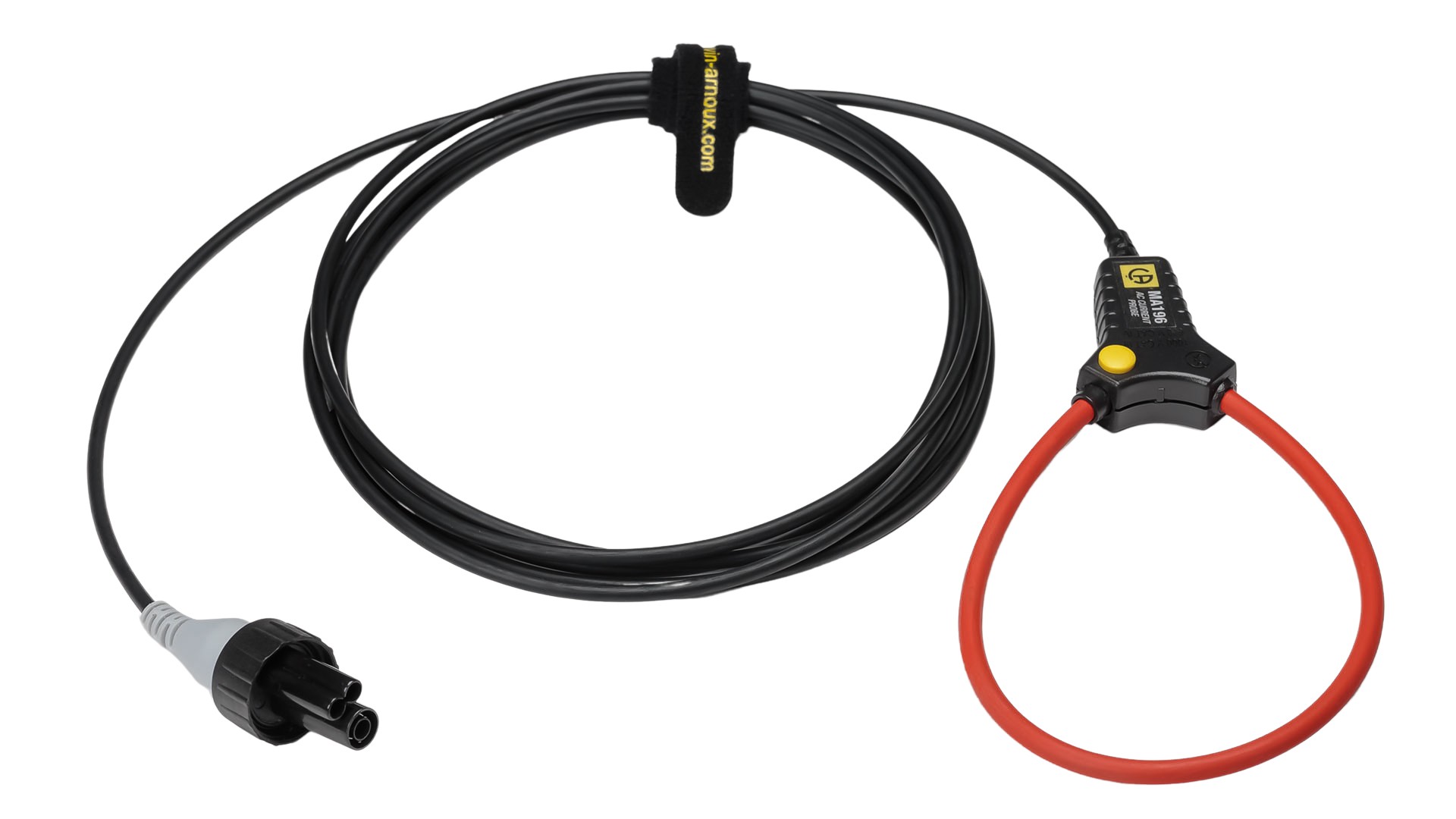

Diese AC-RMS-Stromsensoren bestehen aus einer Rogowski-Spule und einer kompakten digitalen Wandlerschaltung. Es lassen sich Ströme bis zu 1000 A AC in einem umschlossenen Leiter messen. Der digitale Wandler liefert einen Ausgangsstrom von 4-20 mA DC, der in einem linearen Verhältnis zum gemessenen Strom im Leiter steht.

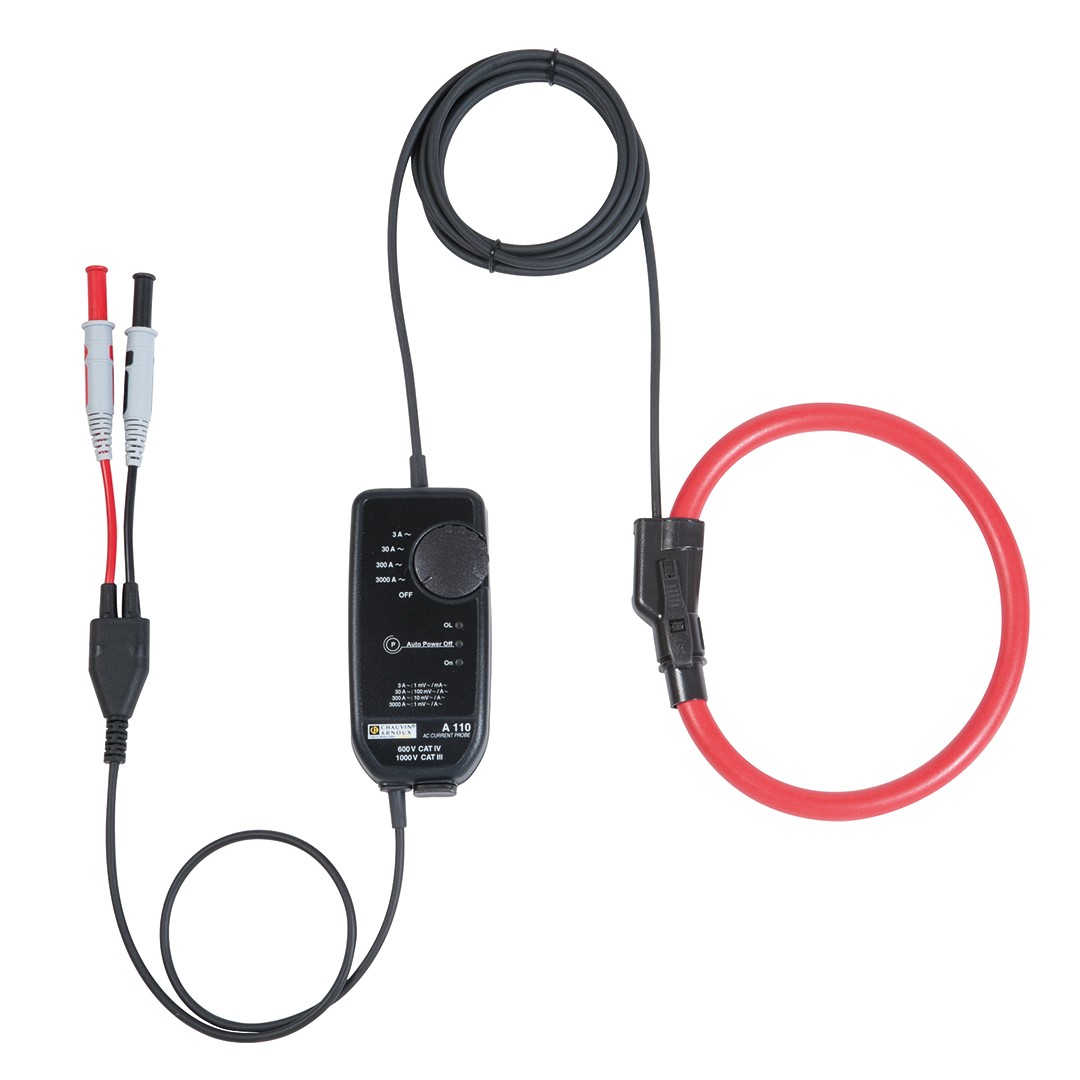

Vorteile Flexibler Stromwandler, einphasig Batteriebetriebsdauer: 300 Stunden Messumfang von 80 mA bis 30 kA IP67, 1000 V CAT IV Beschreibung Die Serie AmpFlex® A110 umfasst 3 Modelle von flexiblen Strommessschleifen, die sich direkt an jedes Multimeter, Wattmeter oder Recorder usw anschließen lassen. Die flexiblen Messschleifen haben folgende Vorteile: Die hohe Biegsamkeit und Leichtigkeit ermöglicht es, einen oder mehrere Leiter jeglicher Art und Form zu umschließen (Kabel, Stromschienen, Kabelstränge ...) Großer Messumfang An übliche Industrie-Frequenzen und an Oberschwingungsanalysen angepasste Bandbreite Keine magnetischen Sättigungseffekte und daher keine Erwärmung Geringe und konstante Phasenverschiebung, die korrekte Leistungsmessungen erlaubt Wichtigste technische Daten: Messumfang: von 80 mA bis 30 kA 4 Messbereiche Länge der Messschleife (Umschließungs-Ø): 45 cm, 80 cm und 1,20 m (Ø14 cm, Ø25 cm, Ø38 cm) Schutzart Messschleife / Gehäuse: IP67 / IP54 Ausgangssignal: AC-Spannung Zweiadriges Anschlusskabel mit 2 geraden Sicherheits-Bananensteckern Ø 4 mm Stromversorgung: 2 Batterien 1,5 V AA oder extern über µUSB Typ B 5V Batteriebetriebsdauer: 300 Stunden 1000 V CAT IV

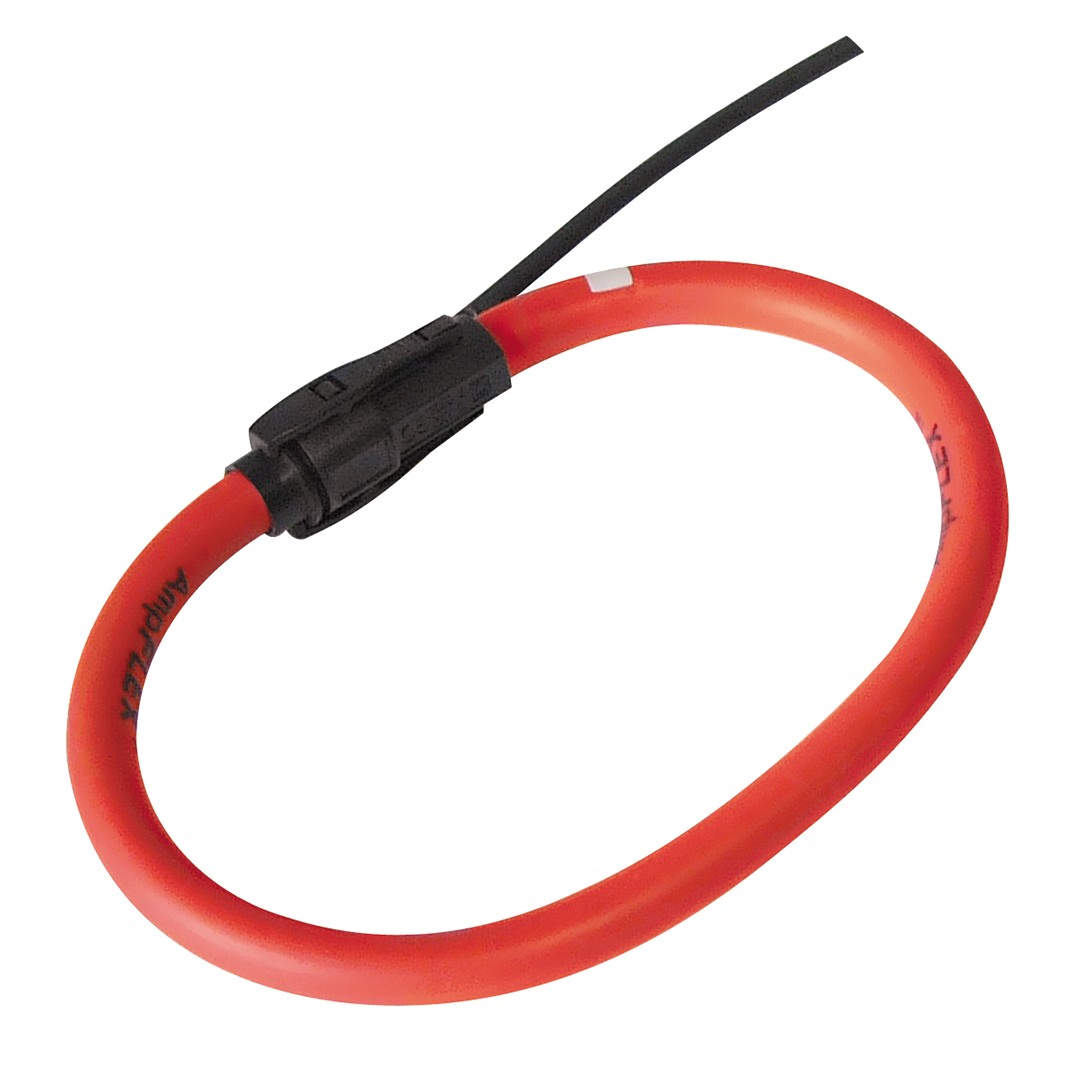

Beschreibung Stromwandler für Qualistar- und PEL-Produkte. Flexibler AC-Zangenstromwandler (Messbereich variiert je nach Gerät). Umschließungsdurchmesser: 140 mm Länge des flexiblen Teils: 450 mm IEC 61010 1000 V CAT III und 600 V CAT IV

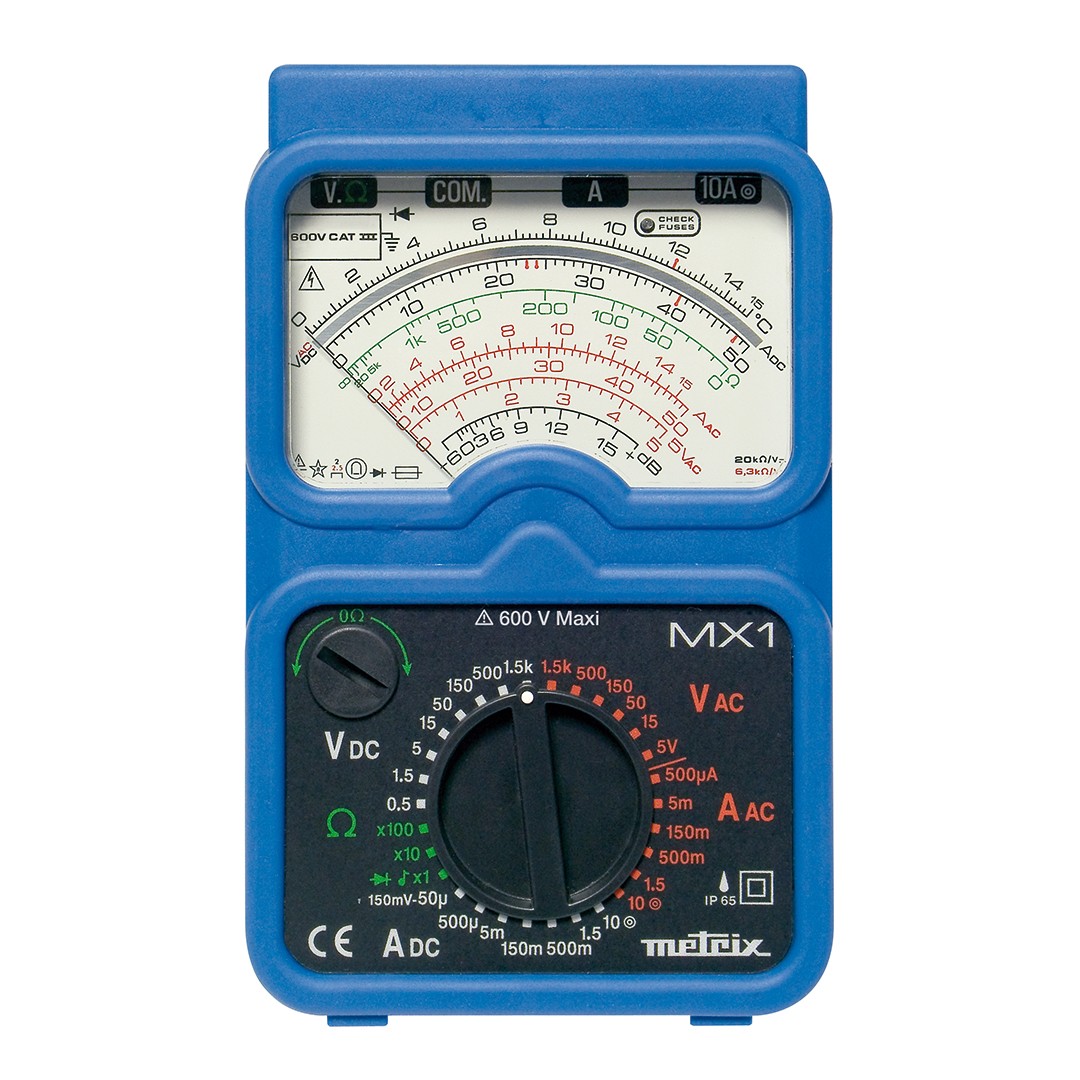

Beschreibung Das robuste MX 1 ist dank seines gegen Spritzwasser geschützten Gehäuses mit weicher Schutzhülle solide wie ein echter Offroader und eignet sich für alle Umgebungsbedingungen. Es ist in allen Messbereichen geschützt und verfügt in der Position Ohmmeter über einen Sicherheitsalarm. Das MX 1 ist auch in einer als Koffer-Version lieferbar. Technische Daten: Gleichspannung: 150 mV bis 600 V Grundgenauigkeit: Klasse 2 Wechselspannung: 5 V bis 600 V Mittelwertmessung Bandbreite: 16 Hz bis 1 kHz Gleichstrom: 50 µA bis 10 A Wechselstrom: 500 µA bis 10 A Widerstand: 20 kO bis 2 MO Durchgangsprüfung mit akustischem Alarm Diodentest dB von -6 bis 66 Abmessungen: 155 x 98 x 40 mm Gewicht: 420 g Schutzart: IP65 Verwendung bei allen Anlagen mit CAT III 600 V gemäß IEC/EN 61010-1 Ausgabe 2 oder darunter

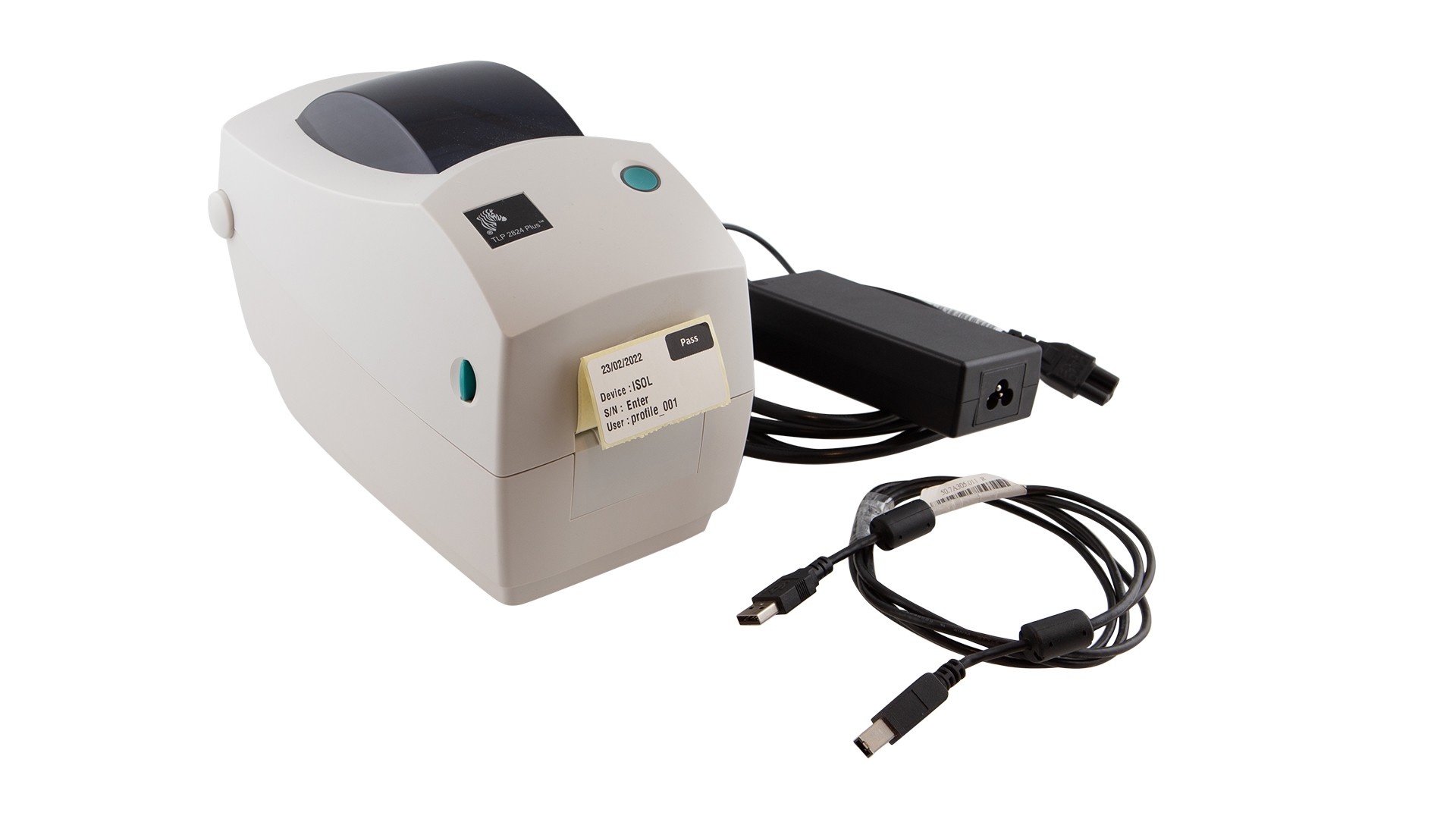

Zubehör für Multitester C.A 6161 / C.A 6163. Sofort einsatzbereit durch Anschluss an die mit Drucker-Symbol gekennzeichnete USB-Buchse. Am Ende jeder Messung lässt sich ein Prüfetikett auf Englisch mit folgendem Inhalt ausdrucken:. Datum, Art der Prüfung, Objekt, Seriennummer, Name des Benutzers, Test gültig oder ungültig.

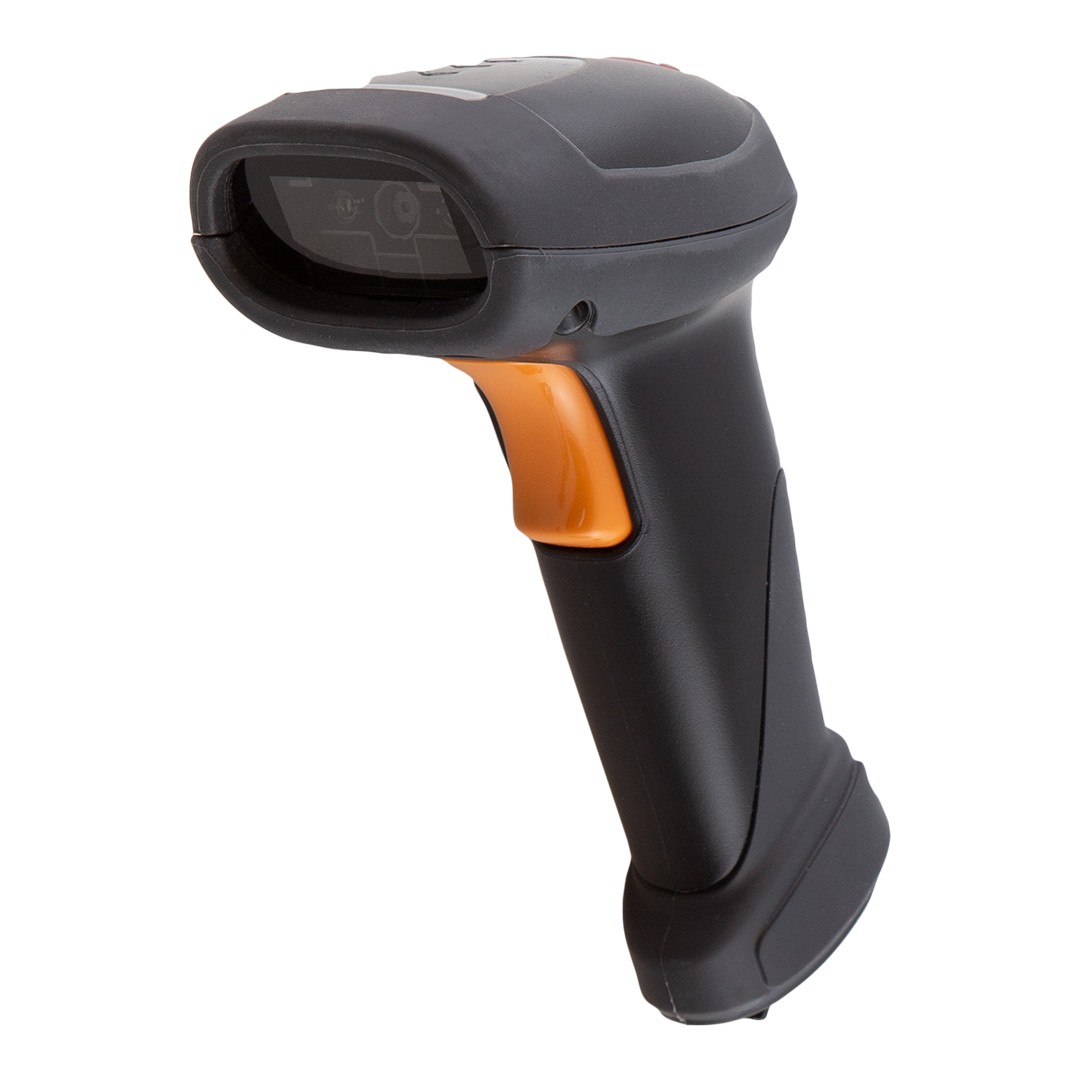

Zubehör für Multitester C.A 6161 / C.A 6163. Sofort einsatzbereit durch Anschluss an die mit Barcode-Symbol gekennzeichnete USB-Buchse. Zur Identifizierung von Prüflingen mit Barcode-Etikette. Automatische Speicherung des Prüflings als Objekt im Gerät.

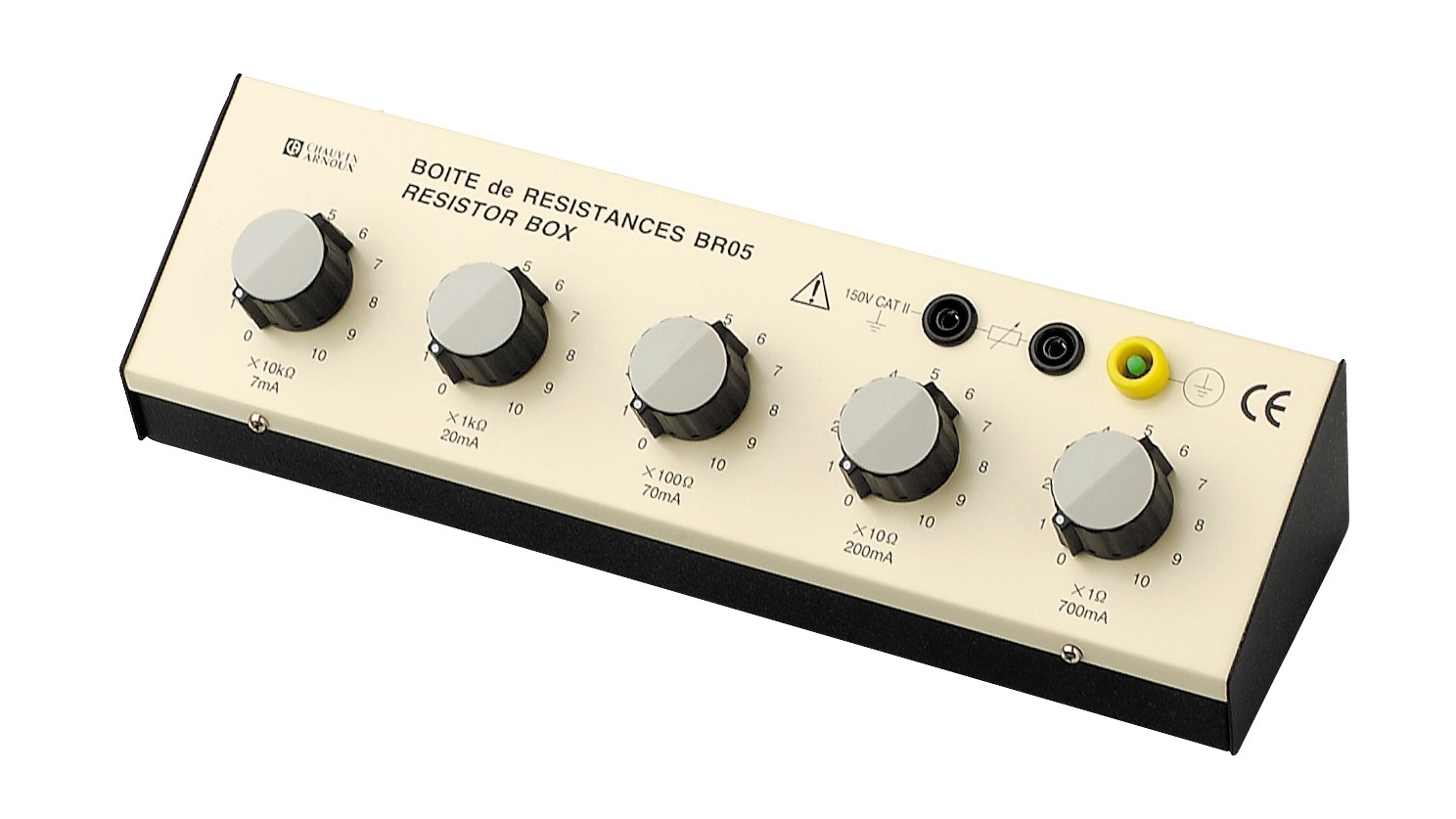

Beschreibung Widerstandsdekade mit 5 Dekaden - Widerstandsdekaden im Pultgehäuse - Ausgang: Sicherheitsbuchsen mit Ø 4 mm - Frontplatte und Metallkoffer sind mit einer verwechslungssicheren Sicherheitserdungsbuchse verbunden. BR05 Dekade - Messbereich - I maxi 1 - 1 O bis 10 O - 700 mA 2 - 10 O bis 100 O - 200 mA 3 - 100 O bis 1 kO - 70 mA 4 - 1 kO bis 10 kO - 20 mA 5 - 10 kO bis 100 kO - 7 mA Gesamtwiderstand 111,11 kO Genauigkeit: 1 % Abmessungen: 310 x 90 x 80 mm; Gewicht: 1 kg

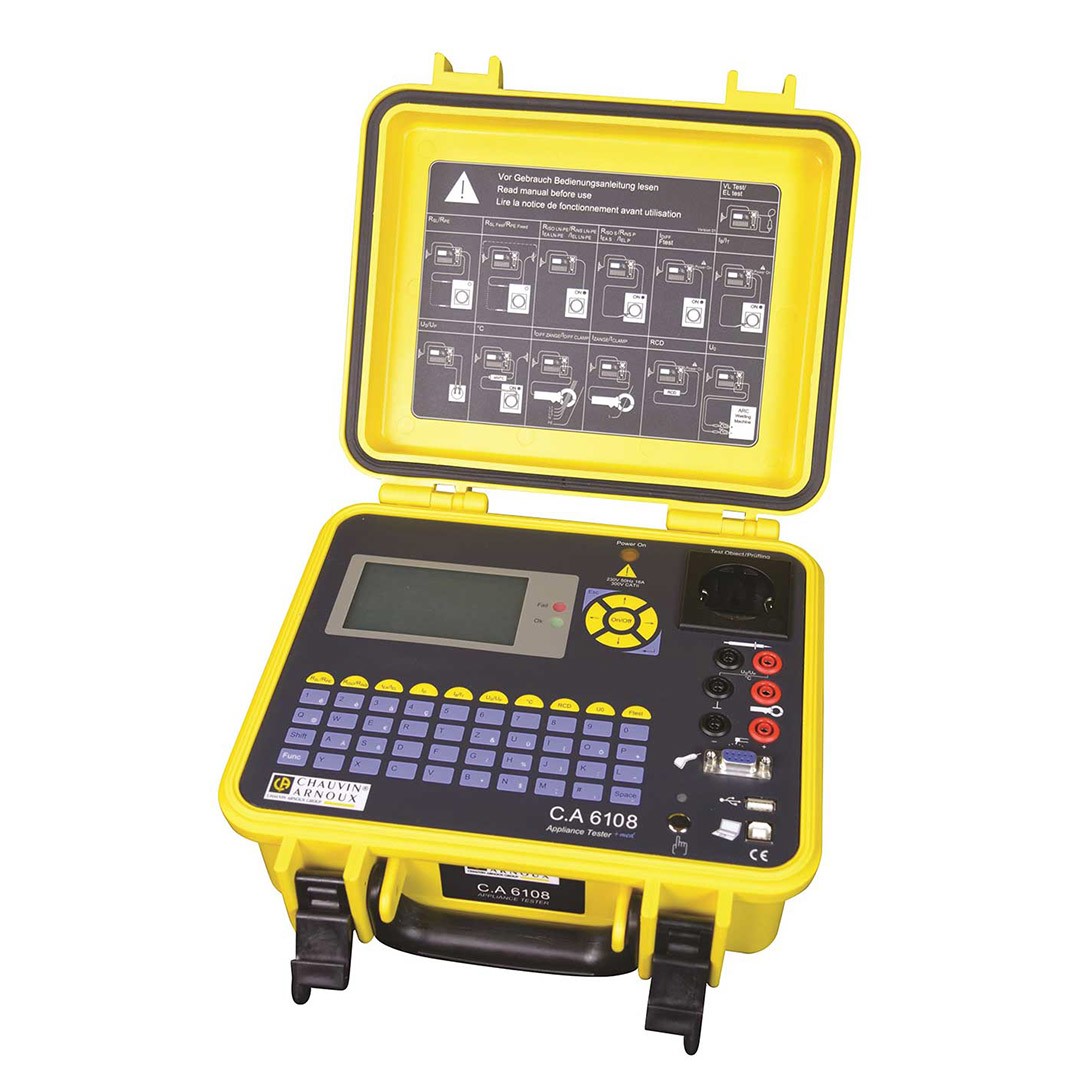

Vorteile - Großformatiges Display mit hohem Kontrast - Schutzleiterwiderstandsmessung mit 200 mA und 10 A Prüfstrom - Direkte Identifizierung der Prüflinge über Tastatur, Barcode- oder Transponderscanner - Stromzangenanschluss für die Prüfung von Geräten mit Festanschluss und Drehstromprüflingen über CEE-Adapter - Prüfung von Verlängerungsleitungen Standard oder mit RCD Typ A/B (Baustromverteiler) bzw. PRCD, PRCD-S, PRCD-K (Option) -Kaltgeräteanschluss- und Verlängerungsleitungen direkt prüfbar - Automatischer Prüfablauf mit Klartextanweisungen in Deutsch und Anschlusspiktogrammen - Gut-/Schlecht-Bewertung über LEDs (grün/rot) - Funktionstest mit Leistungsmessung in Echt-Effektivwert - Prüfungen nach DIN VDE 0544-4 / IEC 60974-4 freischaltbar (Option) - Prüfung der Standby-Stromaufnahme nach EU-Verordnung 1275/2008 (Option) - Datenspeicher für 100000 Messungen und 100 Kunden - Datenaustausch über USB-Stick und USB-Kabel - Datenbank-Software mit Upload der Stammdaten vom PC - Extrem robustes Gehäuse für den Feldeinsatz Beschreibung Der Gerätetester C.A 6108 dient zur Sicherheitstechnischen Prüfung von elektrischen Betriebsmitteln nach DIN VDE 0701-0702 bzw. ÖVE 8701 und DGUV Vorschrift 3 sowie von elektromedizinischen Geräten nach DIN VDE 0751-1 bzw. ÖVE 8751. Optional ermöglicht das Gerät ebenfalls die Prüfung von Lichtbogenschweißgeräten nach DIN VDE 0544-4. Auf dem großformatigen beleuchteten Display wird der Benutzer in jedem Prüfablauf sowohl durch eine Kontexthilfe im Klartext als auch durch Anschlussbilder geführt. Alle Ergebnisse werden mit Gut-/Schlecht-Bewertung angezeigt. Dank der vollwertigen QUERTZ-Tastatur und des großen internen Speichers können sämtliche Informationen über die Prüflinge und Bemerkungen zu deren Prüfergebnissen direkt vor Ort im Gerätetester hinterlegt werden. Bei der Prüfprotokoll-Erstellung ist somit eine lästige Nachbearbeitung nicht mehr erforderlich. Um ebenso Neueingaben bei Wiederholungsprüfungen zu vermeiden, besteht die Möglichkeit, Stammdaten in das Gerät zu übertragen. Sämtliche Informationen bzw. Messkonfigurationen zum Prüfling können somit direkt oder mit Hilfe eines Barcode- oder Transponderscanners aufgerufen und erneut verwendet werden. Alle Messungen erfolgen über nur eine Steckdose und eine Messsonde mit vollautomatischer Leitungskompensation. Eine zusätzliche Kaltgerätesteckdose steht für eine direkte vollständige Prüfung von Kaltgeräteanschluss- und Verlängerungsleitungen - Standard oder optional mit RCD Typ A/B bzw. PRCD, PRCD-S, PRCD-K - zur Verfügung. Diverse Verlängerungsleitungsadapter für unterschiedliche Drehstromsysteme (16, 32, oder 63A) sind ebenfalls erhältlich. Mit Hilfe einer als Zubehör lieferbaren Stromzange, lassen sich Ableitströme direkt an fest angeschlossenen Geräten messen ohne diese abklemmen zu müssen. Für die Messung von Ableitströmen an Drehstromprüflingen werden diverse geeignete Messadapter angeboten. Um den Stromfressern im Bereitschaftsbetrieb auf die Spur zu gehen,

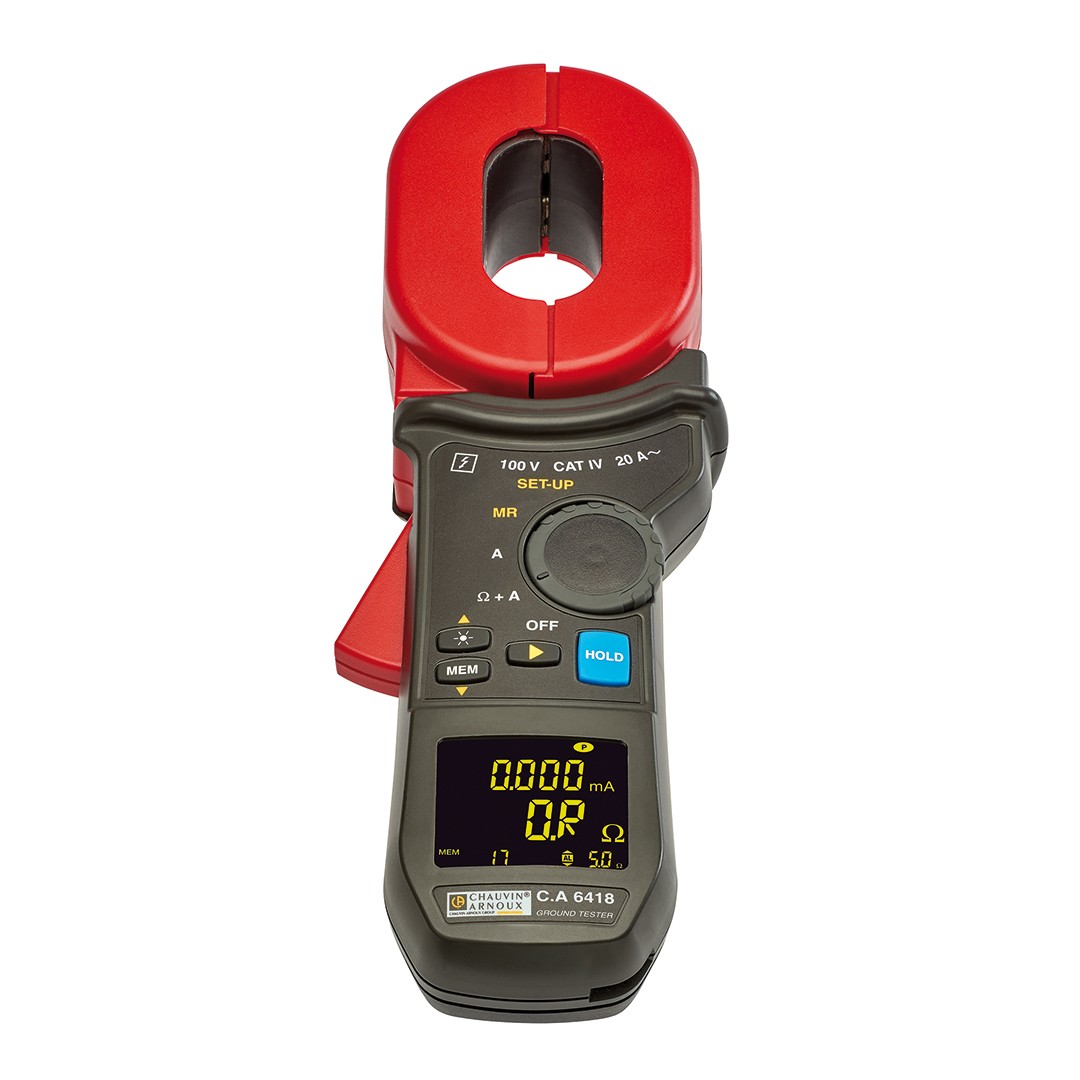

Vorteile Erdungsprüfzange mit länglichem Messkopf - Überprüfen sie Erdschleifen an Banderdern Beschreibung Die Erdungsmesszange C.A 6418 wird in einem Transportkoffer geliefert und dient zur Kontrolle von allen Arten von Erdschleifen. Die Zange ermöglicht das Umschließen von rechteckigen Stromschienen mit 30 x 40mm, 20 x 55 mm und von Kabeln mit einem Durchmesser bis 32 mm. Die Erdungsmesszange C.A 6418 zeigt gleichzeitig den Schleifenwiderstand und den Leckstrom an. Ein neuer Bedienungskomfort wird erreicht durch ergonomische Innovationen wie die neue OLED-Anzeige, die unter allen Lichtverhältnissen in einem Winkel von 180° sehr gut ablesbar ist. Bei Öffnen der Zange schaltet sich automatisch eine \""Pre-HOLD\""-Funktion ein und beim Einschalten erfolgt automatisch eine Kalibrierung des Luftspalts. Dadurch werden Messungen mit der C.A 6418 besonders zuverlässig. Weitere technische Daten: Großer Messumfang von 0,010 O bis 1200 ? Strommessung von 0,5 mA bis 20 A Einstellbare Alarme für O und A Automatische Pre-HOLD-Funktion beim Öffnen der Zange Speicherung von 300 Messwerten mit Uhrzeit/Datum Automatische Kalibrierung des Luftspalts beim Einschalten Tonsignal und Abschalteautomatik

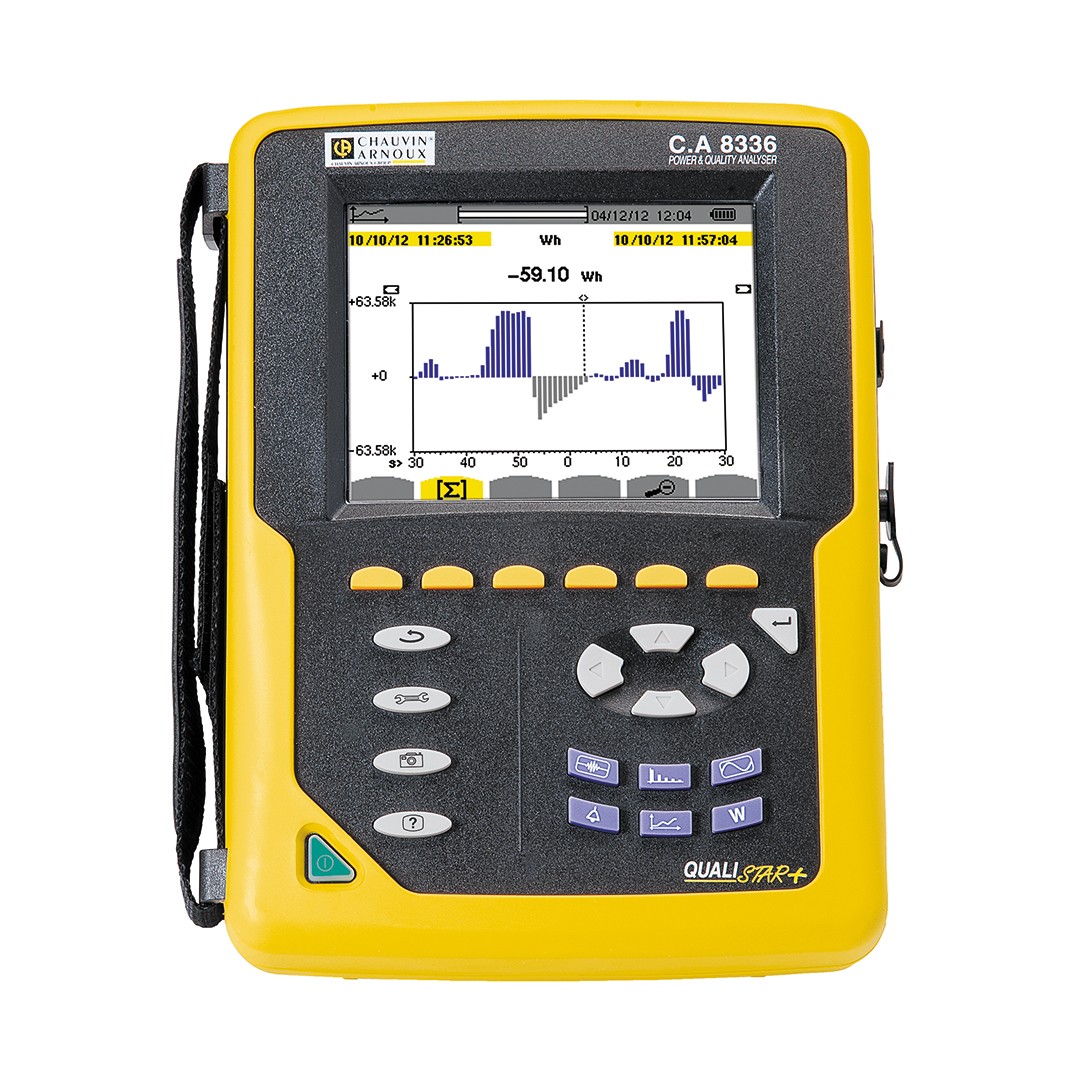

Vorteile Ein Gerät für alle Messungen Im Einsatz bewährter Bedienkomfort Gigantischer Speicher Alarme bei Ereignissen ab einer halben Periodendauer Erfassung von Transienten von wenigen µs Modus für Einschaltströme mit Signalform-Anzeige Beschreibung Alle Parameter auf einen Blick Der Qualistar+ C.A 8336 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen. Der C.A 8336 verfügt für die Dimensionierung elektrischer Anlage und die Erkennung von Umschaltfehlern über die Funktionen Inrush und TrueInrush. Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8336 verfügt über jeweils 4 Spannungs- und Strom-Messkanäle. Mit dem C.A 8336 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert. Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8336 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte. Das Gerät ist für die Arbeit vor Ort konzipiert: Direkter Zugriff auf die wichtigsten Funktionen (Einstellungen usw.) Direkter Zugriff auf Messfunktionen (Oberschwingungen, Flicker usw.) Spannungs- und Stromeingänge mit Farbmarkierungen Hervorragend ablesbarer, großer TFT-Farbbildschirm Netzunabhängig für 13 Stunden Durch seine Vielzahl an Funktionen ist der Qualistar+ C.A 8336 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und der Kategorie CAT IV bis 600 V verwendet werden. Software Für die Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT standardmäßig und die Software Dataview® optional zur Verfügung. Sie ermöglichen das Vornehmen von Einstellungen, die Datenübertragung und -verarbeitung sowie eine Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätismerkmalen erstellt werden. Spezielles Zubehör Mit der ESSAILEC-Messleitung können Prüfungen an Zählern, an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden, ohne die Stromversorgung zu stören oder zu unterbrechen. Reeling Box Diese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln - so sind die Messleitungen stets gut aufgeräumt. Netzadapter PA31ER Mit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V, AC oder DC, direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende

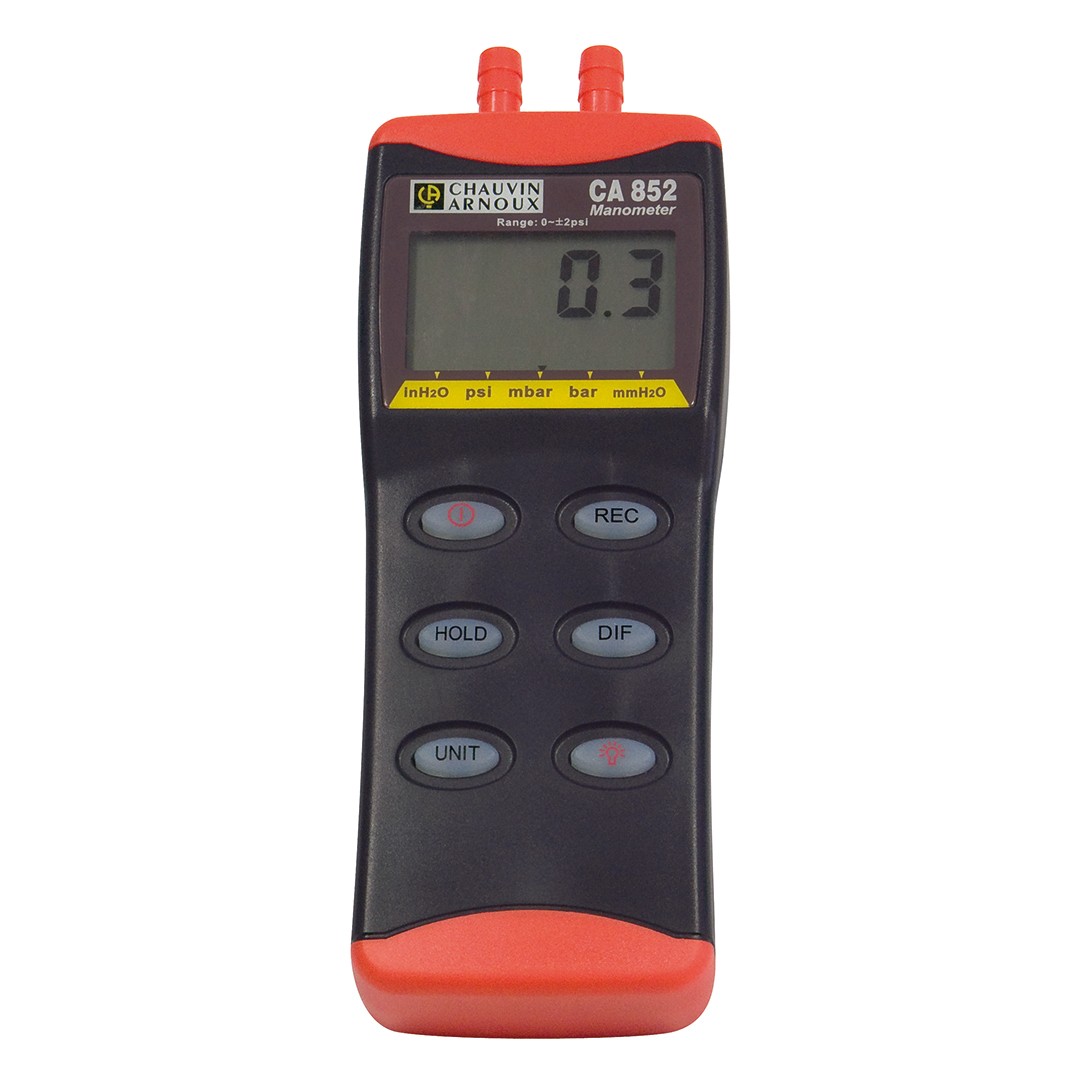

Beschreibung\nDas digitale Manometer C.A 852 ist ideal zum Messen von Überdruck- und Differenzdruckwerten in Klimaanlagen, medizinischen Geräten und Luftdruck-Überwachungssystemen. Das große Anzeigefeld erleichtert das Ablesen der Messwerte.\nTypische Anwendungen: Messung der Verschmutzung von Filtern in Klimaanlagen, Messung der Druckverluste in Belüftungskanälen, Prüfung der Dichtheitsprüfung von Gasleitungeb usw.\n\nMessbereich: - 2 bis + 2 psi\nMaximaler Druckpegel: ± 20 psi\nAuflösung: 0,004 psi\nGenauigkeit: ±0,3 % der Gesamtskala\nMaßeinheiten: bar, inH20, mmH2O, mbar\n\nFunktionen:\nÜberwachung der MIN- und MAX-Werte mit Zeitstempel\nMessung des Differenzdrucks\nHold-Funktion des Messwerts\nAutomatische Abschaltung\nHintergrundbeleuchtung\nAbmessungen: 72 x 182 x 30 mm;\nGewicht: 220 g

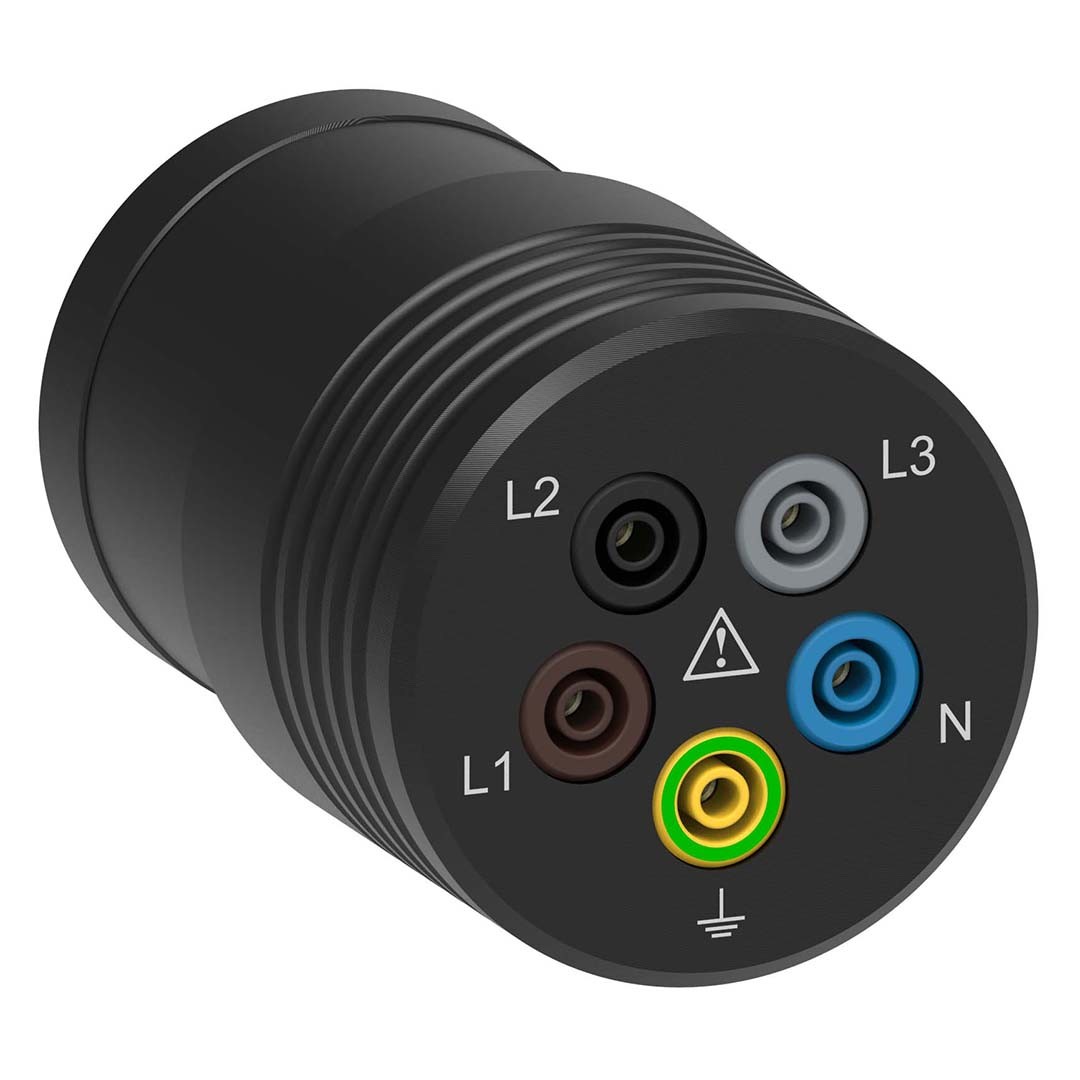

Adapter für Prüfungen an CEE-Steckdosen. Ausgerüstet mit 4 mm Sicherheitsbuchsen (PE, N, L1, L2, L3). CAT IV 600 V. Für Prüfungen des Isolationswiderstands und der Phasenfolge der Außenleiter an CEE-Steckdosen mit Installationstestern C.A 6113 / C.A 6116N / C.A 6117.

Adapter für Prüfungen an CEE-Steckdosen. Ausgerüstet mit 4 mm Sicherheitsbuchsen (PE, N, L1, L2, L3). CAT IV 600 V. Für Prüfungen des Isolationswiderstands und der Phasenfolge der Außenleiter an CEE-Steckdosen mit Installationstestern C.A 6113 / C.A 6116N / C.A 6117.

Adapter für Prüfungen an CEE-Steckdosen. Ausgerüstet mit 4 mm Sicherheitsbuchsen (PE, N, L1, L2, L3). CAT IV 600 V. Für Prüfungen des Isolationswiderstands und der Phasenfolge der Außenleiter an CEE-Steckdosen mit Installationstestern C.A 6113 / C.A 6116N / C.A 6117.

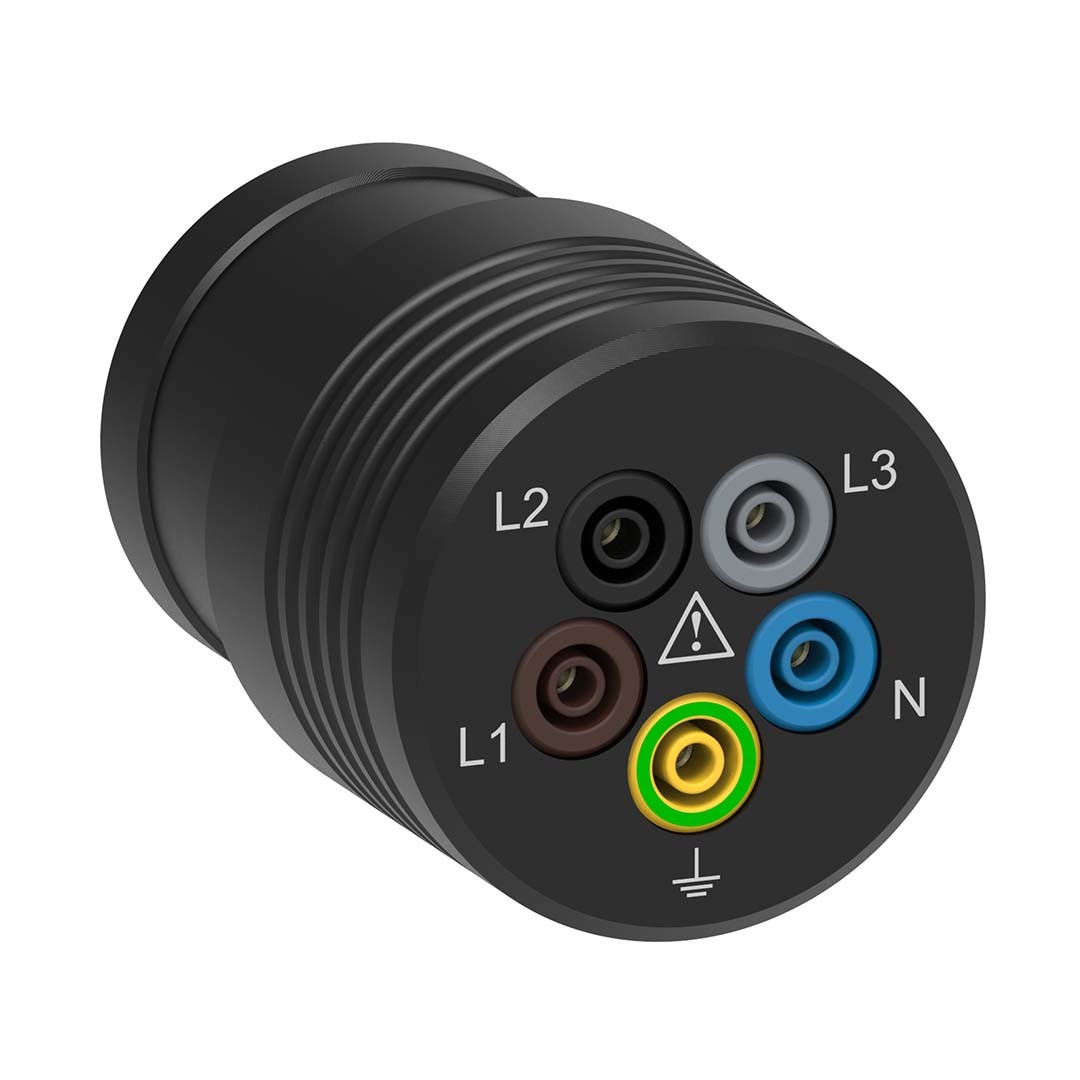

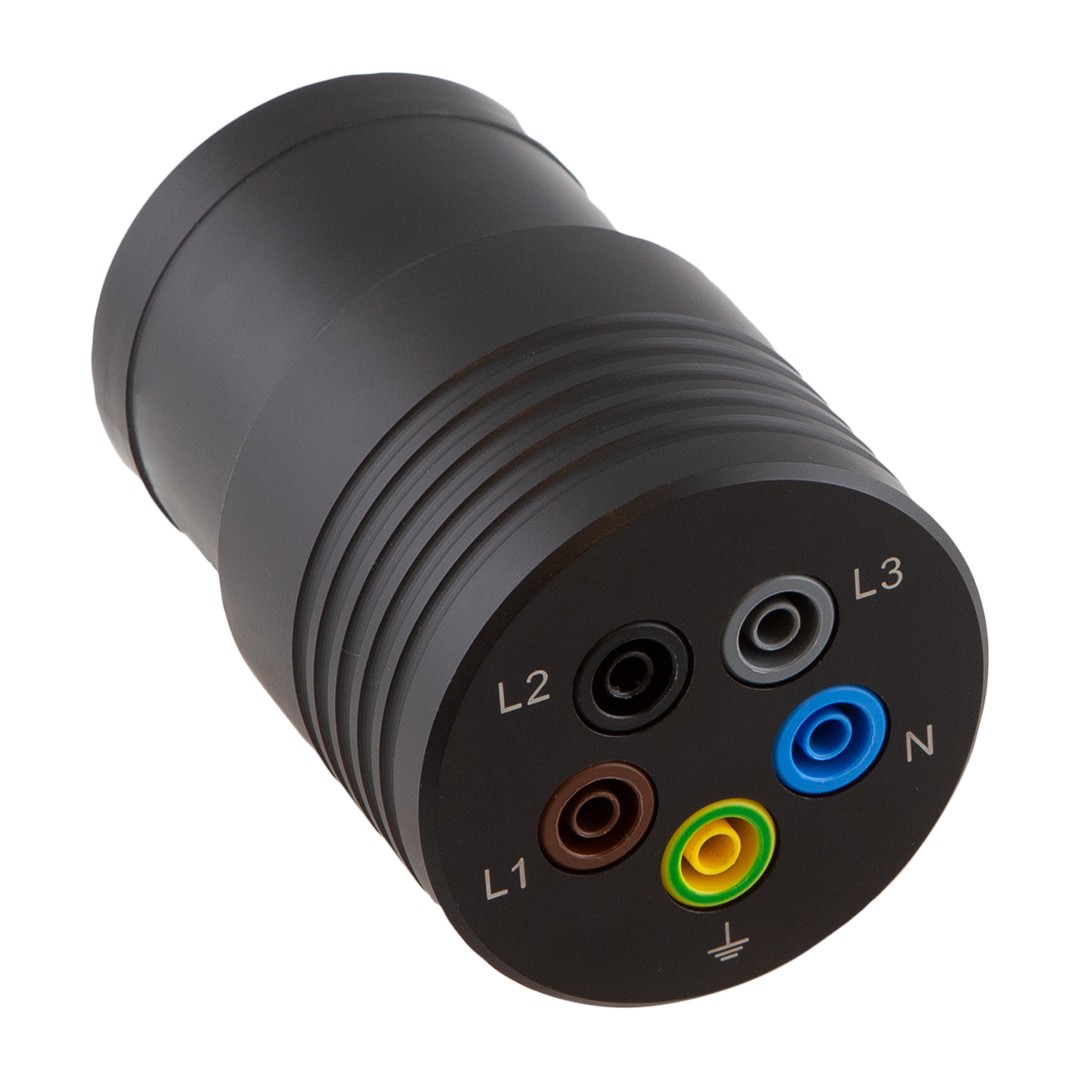

Adapter für Prüfungen an 16 A CEE-Steckdosen. Ausgerüstet mit 4 mm Sicherheitsbuchsen (PE, N, L1, L2, L3). CAT IV 600 V. Für Prüfungen des Isolationswiderstands und der Phasenfolge der Außenleiter an CEE-Steckdosen.

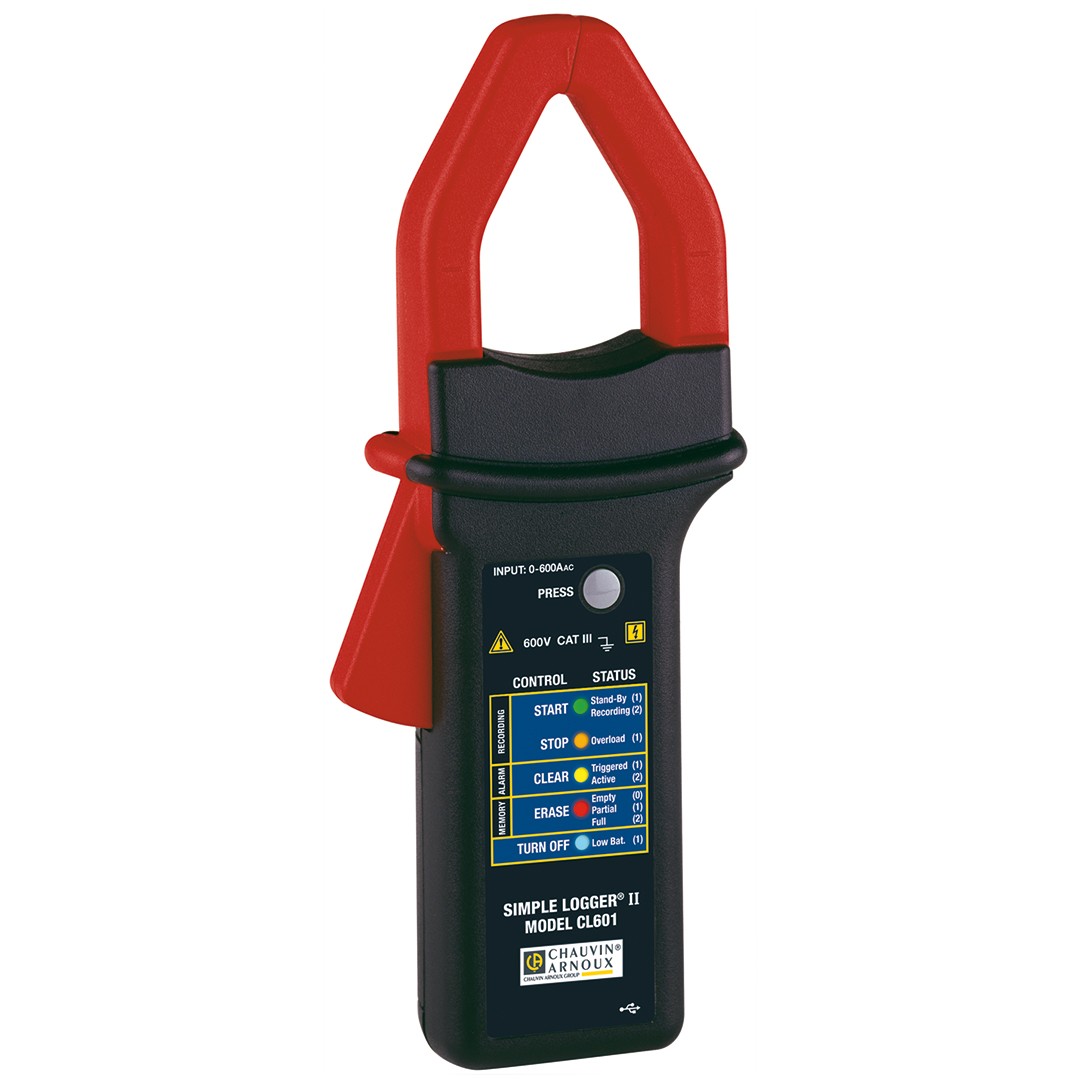

Vorteile Datenlogger bis 6-- A Stromversorgung über Batterie Beschreibung Die Datenlogger Simple Logger® II zeichnen sich durch ihre fortschrittliche Konzeption und ein hervorragendes Preis-/Leistungsverhältnis in Bezug auf technische Daten und Funktionsumfang aus. Die netzunabhängige Stromzange CL601 verfügt über geschützte Anschlüsse und ist besonders für die Überwachung des Verbrauchs von Maschinen, die Diagnose von Heizungs- und Klimatechnik, die Darstellung des Lastverlaufs, die Störungsbehebung an elektrischen Anlagen usw. geeignet. Technische Daten: Messbereich: 0 bis 600 A AC RMS Auflösung: 0,1 A Abtastrate: 64 Samples/Periode Aufzeichnungsintervall: programmierbar von 125 ms bis zu 1 Tag Aufzeichnungsmodi: Beginn/Ende, FIFO, erweiterter Aufzeichnungsmodus XRM, nach Alarm Aufzeichnungsdauer: von 15 Minuten bis 8 Wochen, mit DATAVIEW Speicher: 240.000 Messungen (512 KB) Datenübertragung: USB 2.0 mit optischer galvanischer Trennung Batteriebetriebsdauer: 2 Batterien, 1,5 V, Typ AA / von 100 Std. bis 45 Tage
