Lasttrennschalter Eine Reihe von Sicherheitssteuerungsprodukten, die einfach zu bedienen und einzurichten sind, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.

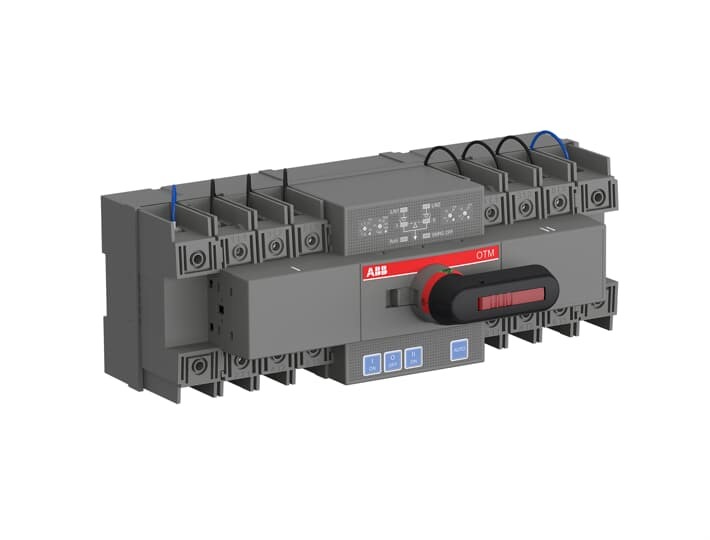

Automatische Lastumschalter erfüllen die Gerätenorm DIN EN 60947-1, DIN EN 60947-3 und DIN EN 60947-6-1. Die Schalter besitzen eine offene Umschaltung (I-0-II) und sind geeignet für die Verwendung als automatischer Netzumschalter. Eine OMD-Steuereinheit wird mitgeliefert. Die Steuerspannung des Motors beträgt zwischen 220 V bis 240 V AC. Ansteuerung des Motorantriebes erfolgt über einen Taster oder eine zentrale Leitstelle. Der mitgelieferte Griff für die NOT-Betätigung ist optional in der AUS-Stellung abschließbar. Die Fernbedienbarkeit wird durch die Montage des Griffes bzw. durch die Montage eines Schlosses verhindert. Des Weiteren können die Schalter im AC- sowie DC-Bereich eingesetzt werden. Die Montage der automatischen Lastumschalter ist vertikal, horizontal und flach möglich. In den Ausführungen von 40 A bis 125 A sind die Schalter in kompakter Version lieferbar. Als Zubehör bietet ABB schwarze Griffe für die NOT-Betätigung, Hilfskontakte, vierte Pole, N- sowie PE-Klemmen, Klemmenabdeckungen, Anschlussklemmen und noch vieles mehr.

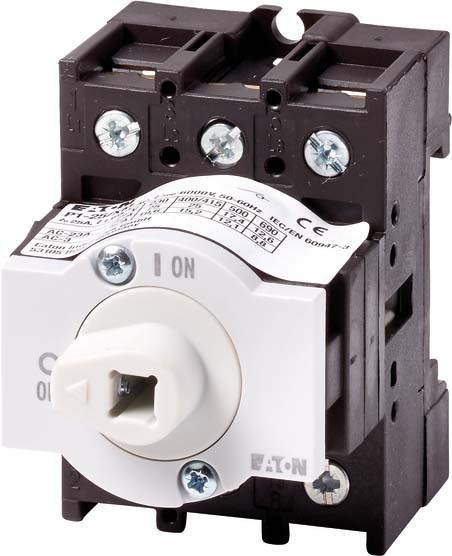

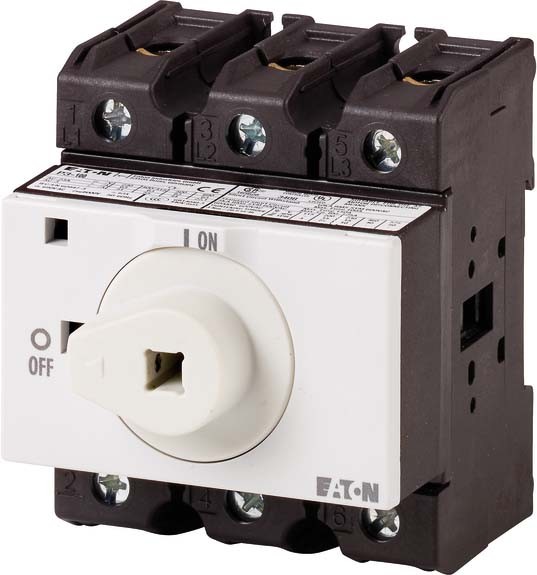

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, Hinweise: Griff SVB(-SW)-P1/M (172840; 172842) zulässig nur in Verbindung mit Achse P1/P3-400 (172844)., Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, Hinweise: Griff SVB(-SW)-P1/M (172840; 172842) zulässig nur in Verbindung mit Achse P1/P3-400 (172844)., Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

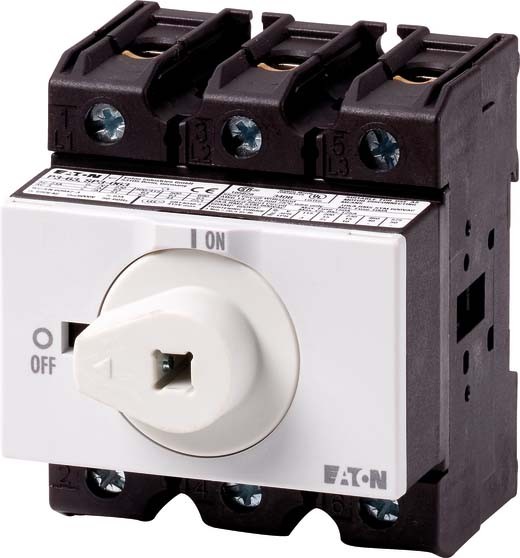

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Hinweise: Griff SVB(-SW)-P3/M (172841; 172843) zulässig nur in Verbindung mit Achse P1/P3-400 (172844)., Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Hinweise: Griff SVB(-SW)-P3/M (172841; 172843) zulässig nur in Verbindung mit Achse P1/P3-400 (172844)., Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

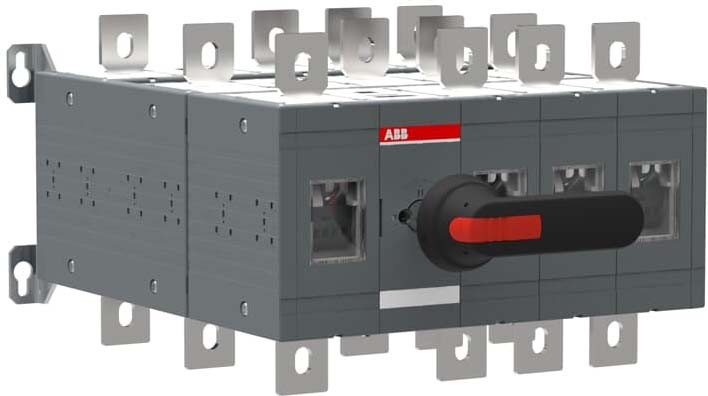

Die manuell betätigten Bypass-Schalter von ABB sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die Serie schaltet Stromstärken von 160 A bis 800 A bei Spannungen bis zu 690 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Die Bypass-Schalter verfügen über eine IEC Zulassung. ABB bietet Ihnen für diese Serie ebenfalls ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe und Klemmenabdeckungen. Somit können Bypass-Schalter auch in den anspruchsvollsten Anwendungen eingesetzt werden und sind eine ideale Lösung für den Last Bypass. Die Ausrüstung kann sicher gewartet werden, während die Last direkt von der Quelle geliefert wird. Die Bypass-Schalter von ABB erfüllen die Trennbedingungen ohne zusätzliche Geräte.

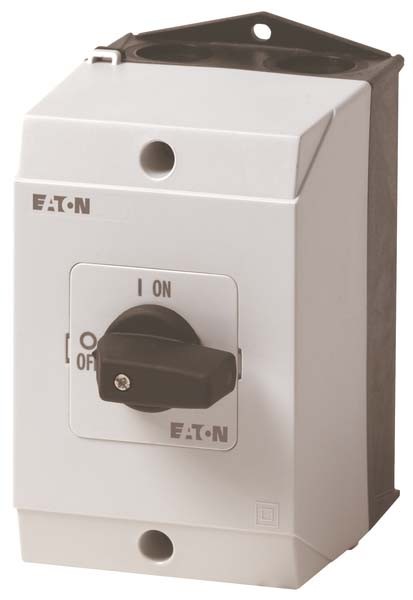

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P3, mit schwarzem Knebel und Frontschild, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P3, mit schwarzem Knebel und Frontschild, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., 3-polig + N, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P1, mit schwarzem Knebel und Frontschild, Hinweis: Hartspiegelausführung, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

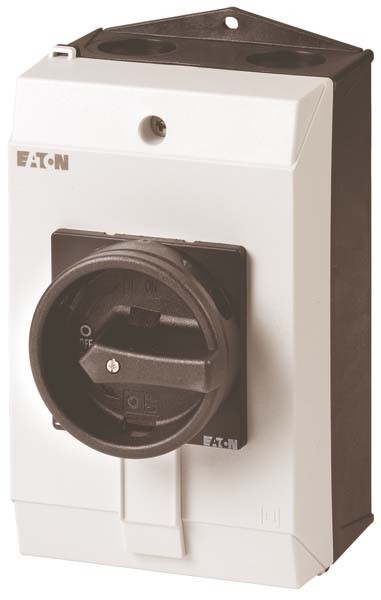

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweis: Hartspiegelausführung, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P5, mit schwarzem Knebel und Frontschild, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 45 kW, Bemessungsdauerstrom: Iu = 125 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

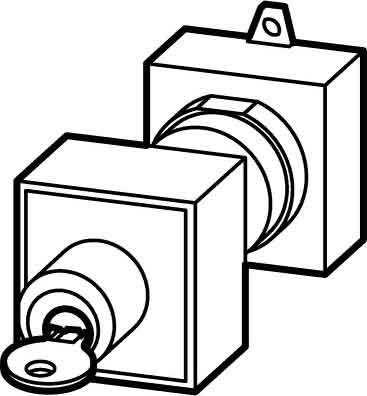

EIN-AUS-Schalter, Sortiment: Schalter mit Sperrvorrichtungen, Typkenner: T0, mit schwarzem Knebel und Frontschild, 2-polig, Sperrvorrichtung: Schlüsselbetätigung S-T0, Hinweis: Abschließbar mit maximal 3 Vorhängeschlössern., Wird der Sperrschieber durch ein Schloss in Stellung 1 verriegelt, kann der Schalter noch aus-, aber ohne Entfernen des Schlosses nicht wieder eingeschaltet werden., Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP53, Bauform: Zwischenbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

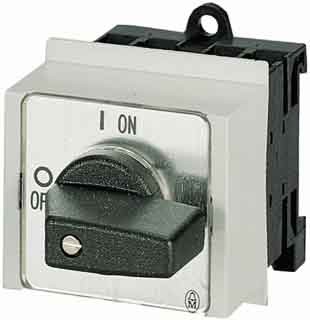

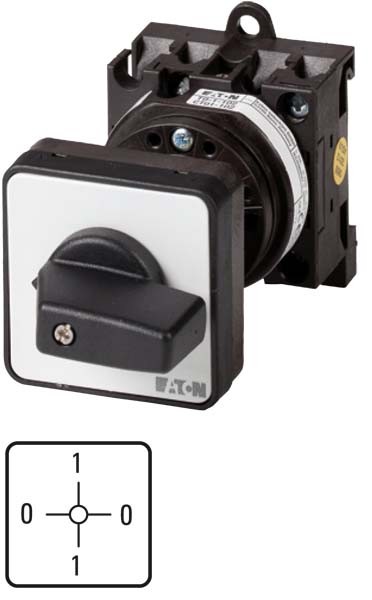

EIN-AUS-Schalter, Sortiment: Steuerschalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, Kontakte: 2, Schutzart: Front IP65, Bauform: Zwischenbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 0-1-0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

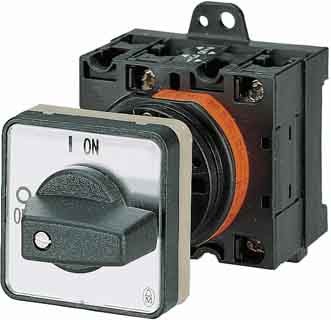

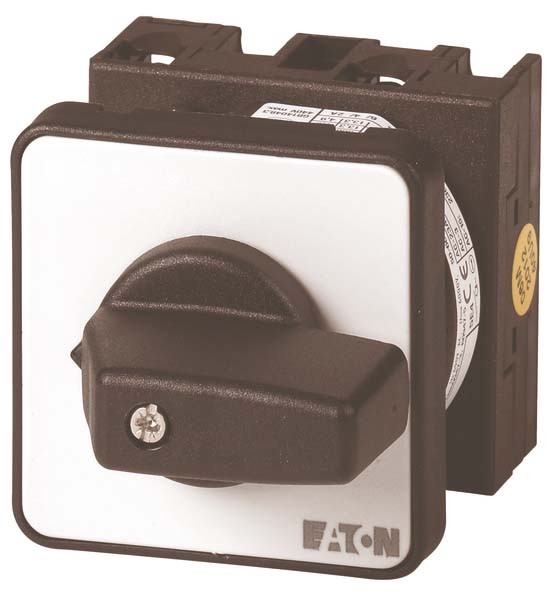

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig + N, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig + N, Schutzart: Front IP65, Bauform: Zwischenbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig, Schutzart: Front IP30, Bauform: Verteilereinbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

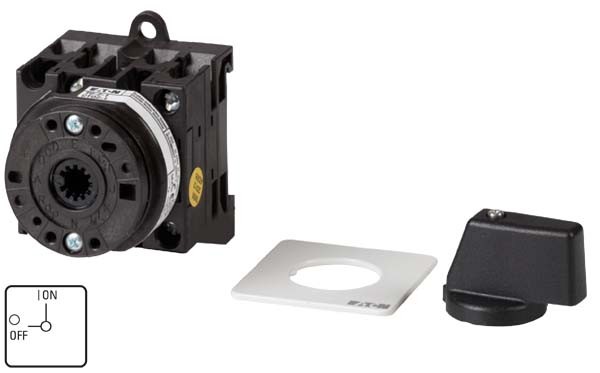

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, 3-polig, Bauform: Zwischenbau, Basisschalter, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 4-polig, Schutzart: Front IP30, Bauform: Verteilereinbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig + N, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig + N, Schutzart: Front IP30, Bauform: Verteilereinbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
