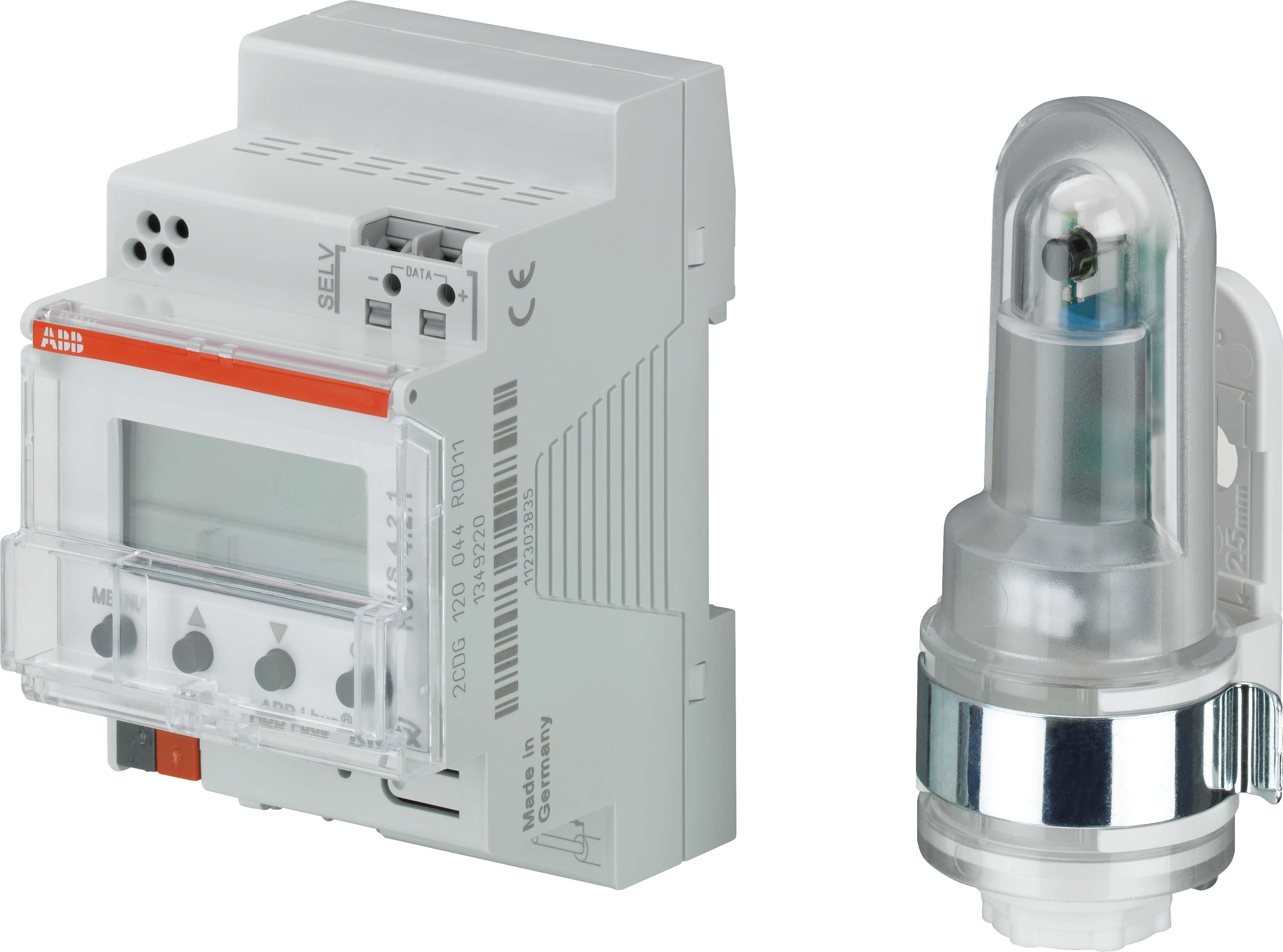

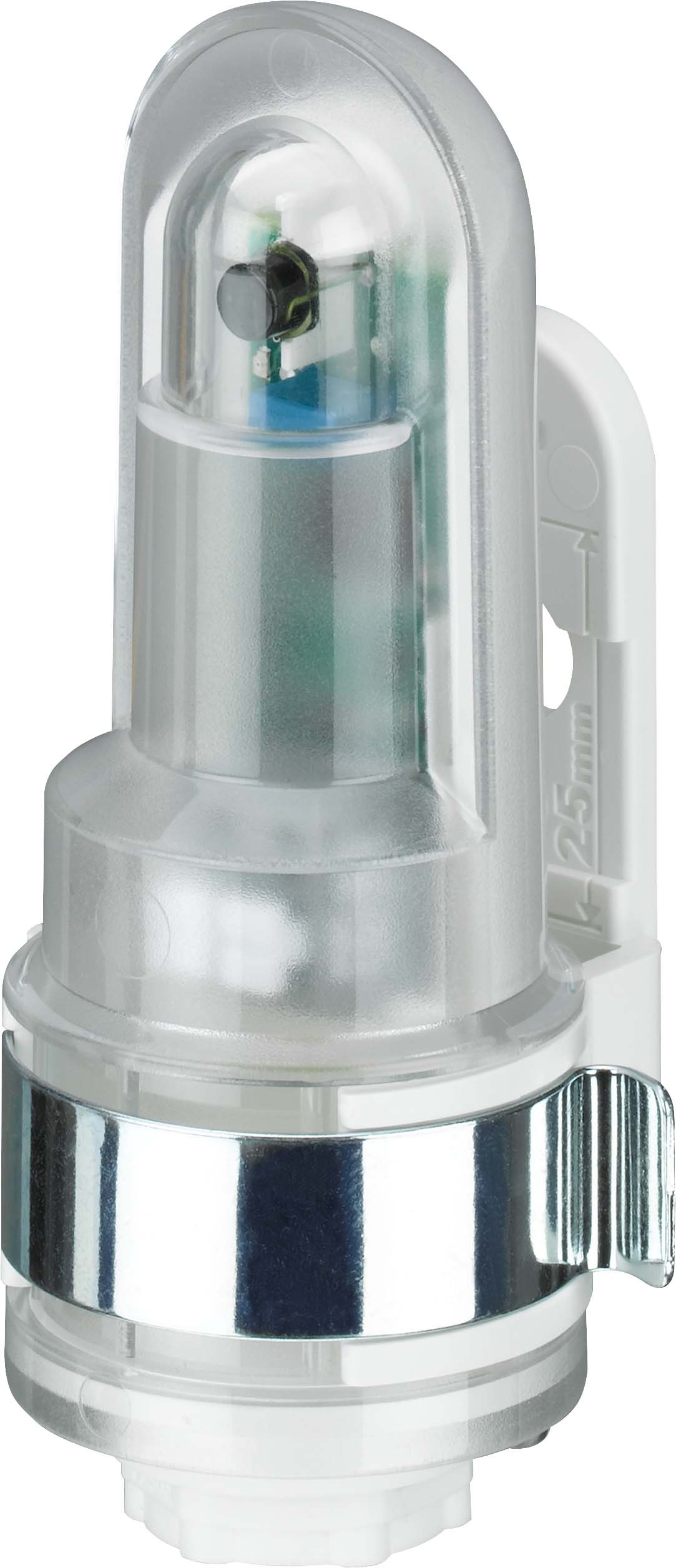

Außenlichtfühler zum Anschluss an die Schnittstelle HS/S 4.2.1.

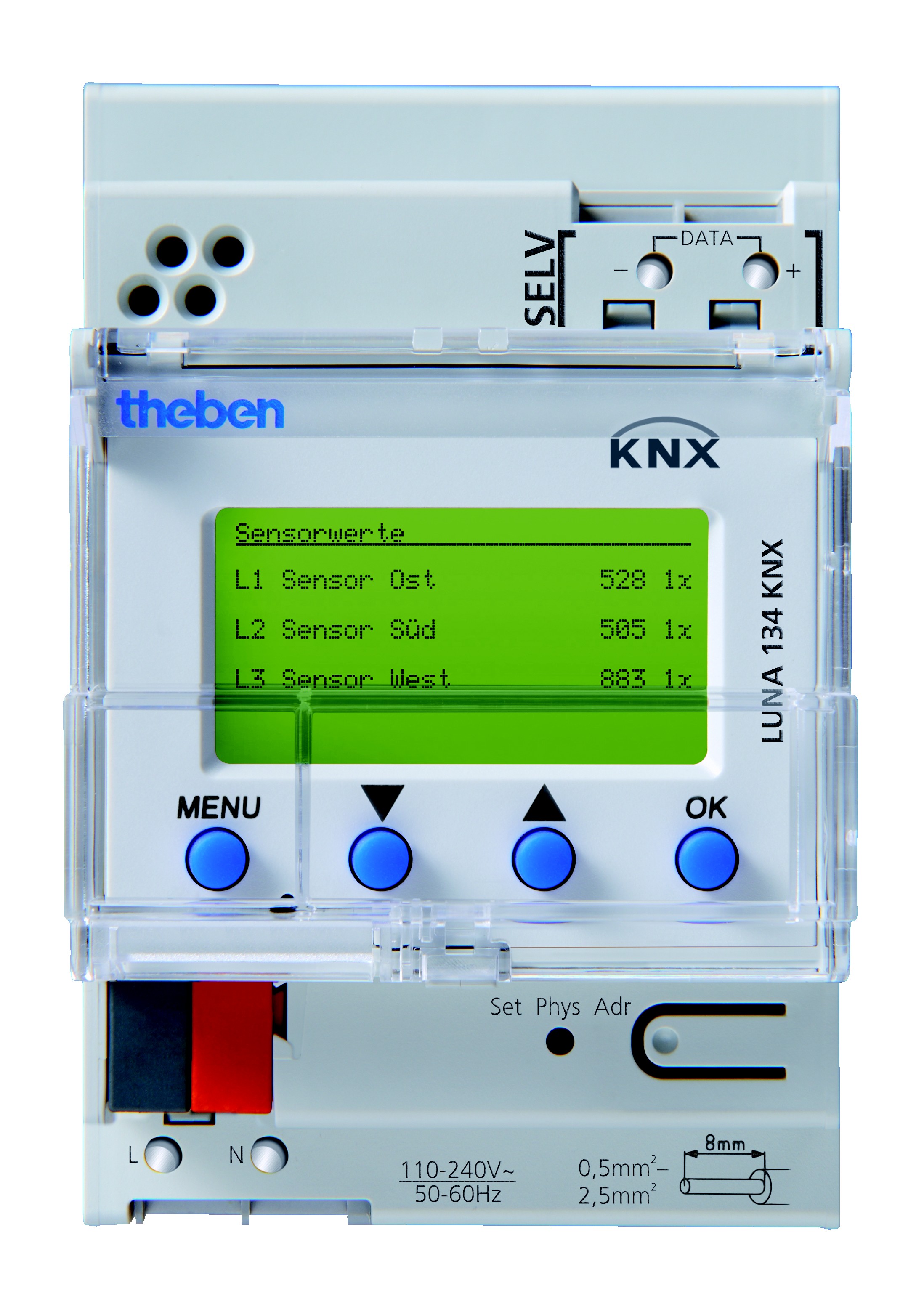

10-Kanal-Dämmerungsschalter/Lichtsteuergerät, zur helligkeitsabhängigen Steuerung, Reiheneinbaugerät mit Klarsichtabdeckung und Schnellbefestigung, Breite 3 TE (3 TE), bis zu 3 digitale Helligkeitssensoren über 2-Draht-Bus anschließbar, für Endkunden komfortable Handbedienung über 4 Tasten zur Schwellwert-und Verzögerungszeiteingabe, die in Klartext bezeichneten Schwellwerte können am Display angezeigt, abgerufen und verändert werden Displaybeleuchtung (abschaltbar), 4 zusätzliche Schwellwertkanäle zur Verknüpfung externer KNX Sensoren (z.B. Temperatur), 6 Logikkanäle, DuoFix Federsteckklemmen

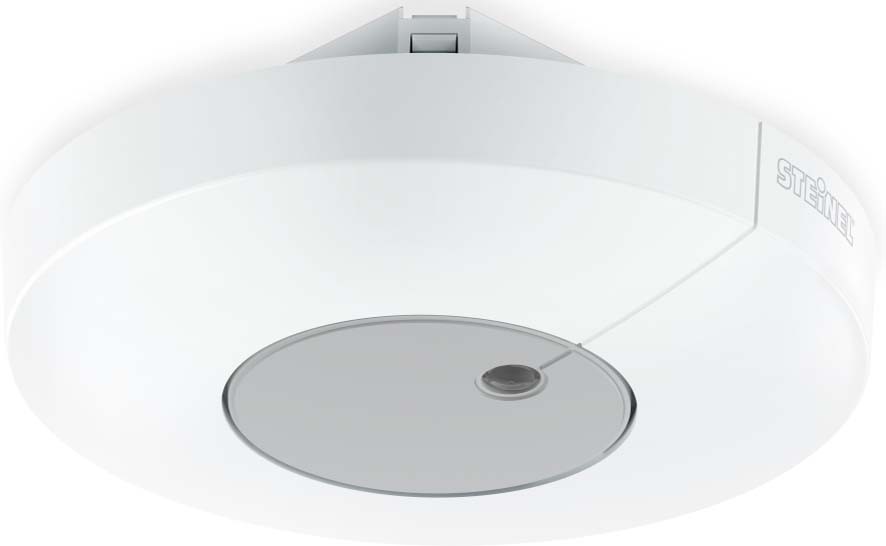

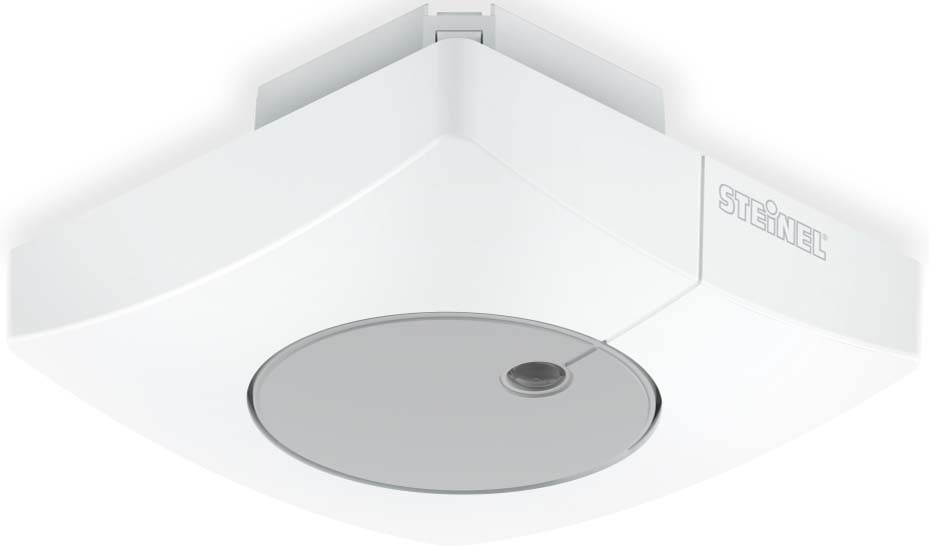

Lichtmessung in Perfektion. Der Dämmerungsschalter Light Sensor Dual mit KNX-Schnittstelle misst gerichtetes und diffuses Licht und überwacht Flächen unterhalb des Sensors sowie die Raumhelligkeit. Durch Kombination der Messergebnisse reduzieren sich Fehlereinflüsse. Erhältlich jeweils in runder und eckiger Aufputz- und Unterputz-Ausführung.

Lichtmessung in Perfektion. Der Dämmerungsschalter Light Sensor Dual mit KNX-Schnittstelle misst gerichtetes und diffuses Licht und überwacht Flächen unterhalb des Sensors sowie die Raumhelligkeit. Durch Kombination der Messergebnisse reduzieren sich Fehlereinflüsse. Erhältlich jeweils in runder und eckiger Aufputz- und Unterputz-Ausführung.

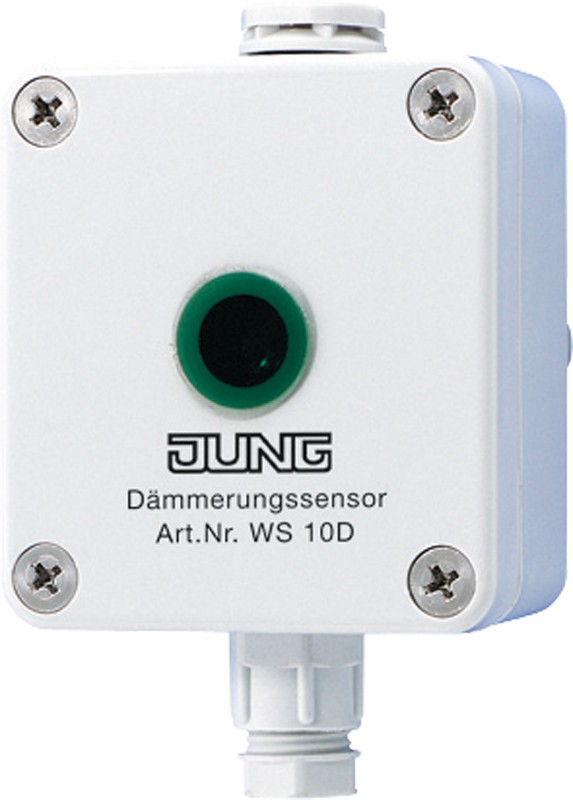

Betriebsspannung 24 V DC Messbereich 0 bis 255 Lux, linear Funktion: Mit den drei Messwertaufnehmern Helligkeits-, Dämmerungs- und Temperatursensor werden je nach Sensortyp die klimatischen Daten aufgenommen und in analoge Spannungssignale (0 ... 10 V) umgewandelt. Zur Auswertung dieser Signale wird der Analogeingang benötigt, welcher in Abhängigkeit der analogen Signale Messwert- oder Befehlstelegramme auf den KNX senden kann. Die Sensoren sind zur Verhinderung von Feuchtigkeitsbildung im Gehäuse mit Druckausgleichselementen (Klimamembran) ausgestattet. Anschluss: Die Zuleitung wird durch die PG7-Verschraubung zu den Anschlussklemmen geführt. +UB: Betriebsspannung 24 V DC GND: Bezugspotential (Masse) erdfrei OUT: Ausgang 0 ... 10 V

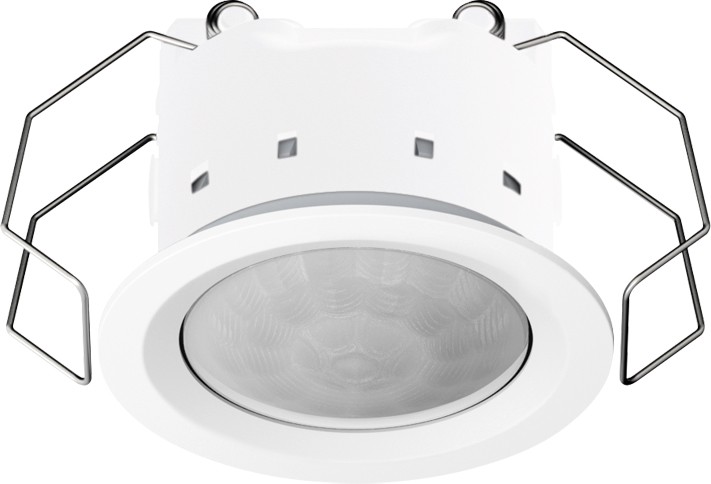

KNX Helligkeitsregler Mini, alpinweiß mit integriertem Busankoppler ETS-Produktfamilie: Phys. Sensoren Produkttyp: Helligkeit Bestimmungsgemäßer Gebrauch Messen und Regeln von Beleuchtung im Innenbereich oder im geschützten Außenbereich Klemmmontage in abgehängte Decken Deckenmontage an festen Decken in Gerätedose mit Abmessungen nach DIN 49073 mit Unterputz-Set (Art.-Nr.: PMM-UP-SET-WW) Deckenmontage Aufputz an festen Decken mit Aufputz-Set (Art.-Nr.: PMM-AP-SET-WW) Produkteigenschaften Asymmetrische Messfläche Integrierter Busankoppler Integrierter Helligkeitssensor Helligkeitssensorfunktion mit 3 Grenzwerten Helligkeitsgrenzwerte (3 Kanäle) mit Ausgangsfunktionen Schalten, Wertgeber und Szenennebenstelle Tageslichtabhängige Lichtregelung mit max. 3 Kanälen, Sollwertverschiebung im Betrieb, separater Konfiguration von Anregel-, Regel- und Abregelphase Zweipunktregelung für nur schaltbare Leuchten möglich Versorgung über Busspannung

KNX Helligkeitsregler Mini Merkmale: Der Helligkeitsregler wird direkt über dem auszuleuchtenden Ort, z. B. einem Arbeitsplatz, an der Decke montiert. Analysiert die Lichtverhältnisse der unter ihm befindlichen Fläche. Die Helligkeitsregelung kann durch einen Bewegungs- bzw. Präsenzmelder oder von einem Taster aus aktiviert und deaktiviert werden. Extrem flacher Einbau. Klemmmontage an abgehangenen Decken. Deckenmontage an festen Decken in Gerätedose nach DIN 49073 mittels optionalem Zubehör. Aufputz-Montage in Aufputz-Gerätedose (optionales Zubehör). Schutzart IP44 ermöglicht Montage im Außenbereich bzw. in Feuchträumen. Mit Farbe überstreichbarer Designring ermöglicht die farbliche Anpassung an die Wand oder die Decke. Nach Entfernen des Designrings ist die Programmiertaste des Geräts bequem von vorne erreichbar. Helligkeitssensor mit Grenzwertüberwachung: Bis zu drei Grenzwerte sind parametrierbar. Die Funktionen Schalten, Dimmwertgeber, Lichtszenennebenstelle und Hysterese sind konfigurierbar. Grenzwert über Kommunikationsobjekt oder Teach-In veränderbar. Gekoppelt an die Beleuchtungsanlage wird die Beleuchtung in Abhängigkeit vom Tageslicht gedimmt (Konstantlichtregelung) oder geschaltet (2-Punkt-Regelung). Inkl. Sperrfunktion.

Betriebsspannung 24 V DC Messbereich 0 bis 60 000 Lux, linear Funktion: Mit den drei Messwertaufnehmern Helligkeits-, Dämmerungs- und Temperatursensor werden je nach Sensortyp die klimatischen Daten aufgenommen und in analoge Spannungssignale (0 ... 10 V) umgewandelt. Zur Auswertung dieser Signale wird der Analogeingang benötigt, welcher in Abhängigkeit der analogen Signale Messwert- oder Befehlstelegramme auf den KNX senden kann. Die Sensoren sind zur Verhinderung von Feuchtigkeitsbildung im Gehäuse mit Druckausgleichselementen (Klimamembran) ausgestattet. Anschluss: Die Zuleitung wird durch die PG7-Verschraubung zu den Anschlussklemmen geführt. +UB: Betriebsspannung 24 V DC GND: Bezugspotential (Masse) erdfrei OUT: Ausgang 0 ... 10 V

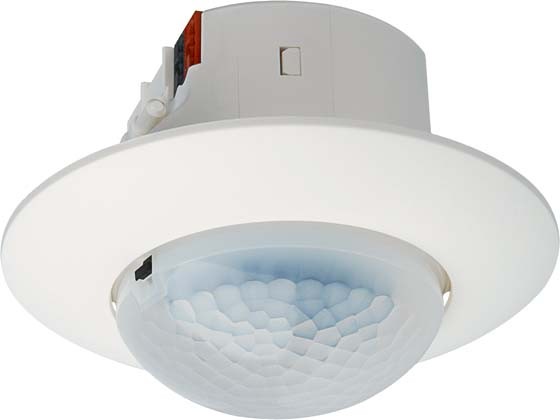

- Helligkeitsmessung als Mischlichtmessung - Montage an Decke auf einer Unterputz-Gerätedose mit 60 mm Durchmesser und mind. 40 mm Einbautiefe oder in einem getrennt zu bestellenden Aufputz-Gehäuse - Programmiertaste von vorne bedienbar - Integrierter IR-Empfänger für S 255/11

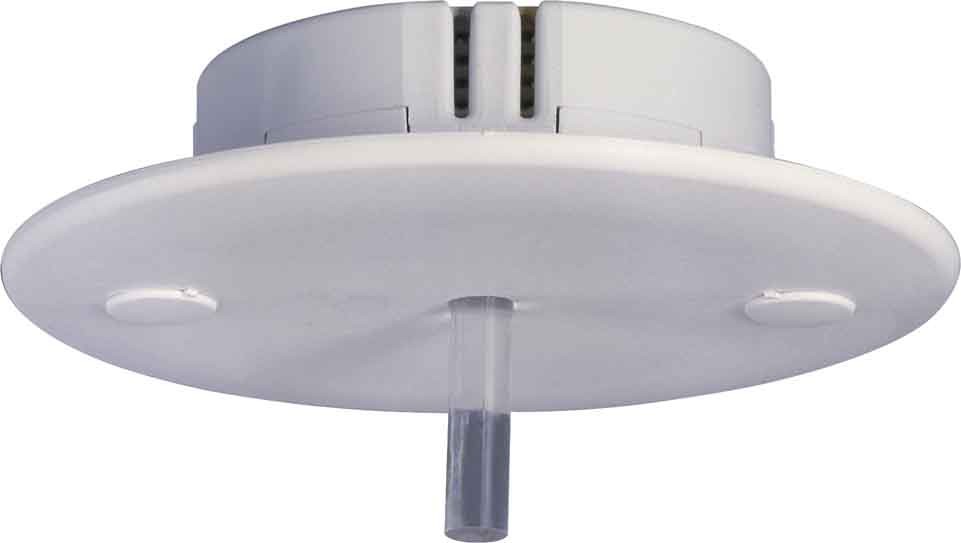

Der Lichtfühler dient der Erfassung der Helligkeit in Räumen. In Verbindung mit den Lichtreglern LR/S x.16.1 (x = 2 oder 4), DLR/S und LR/M1.6.2 wird der Lichtfühler zur Konstantlichtregelung eingesetzt.

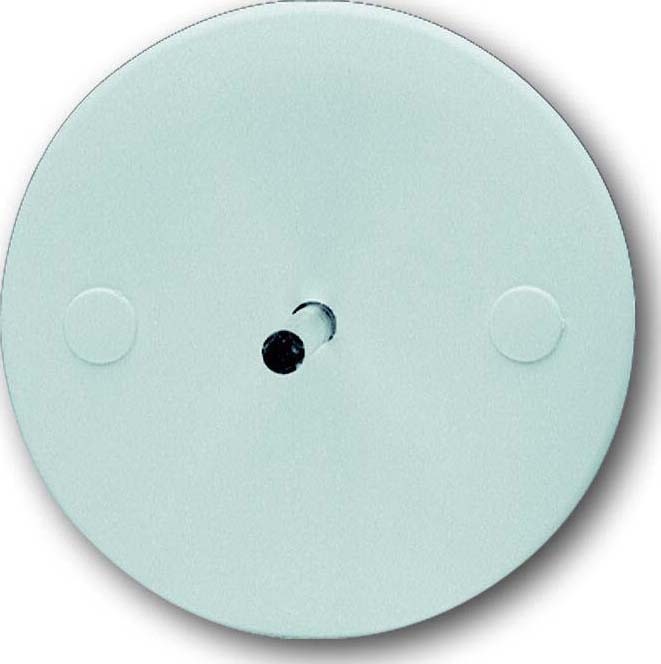

Der Lichtfühler wird in Verbindung mit 6197/70, 6174/16-101, 6174/40 und 6197/43 zur Konstantlichtregelung eingesetzt. Anschluss erfolgt über Anschlussklemme (enthalten).

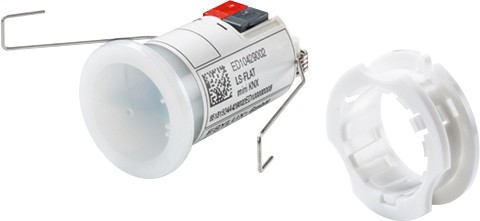

3mm flache Linse, dadurch sehr unauffällig. Einfache Programmierung über ETS Software. Integrierte Lichtregelung. Kombinierbar mit weiteren Lichtsensoren für Messung großer oder komplizierter Gegebenheiten.

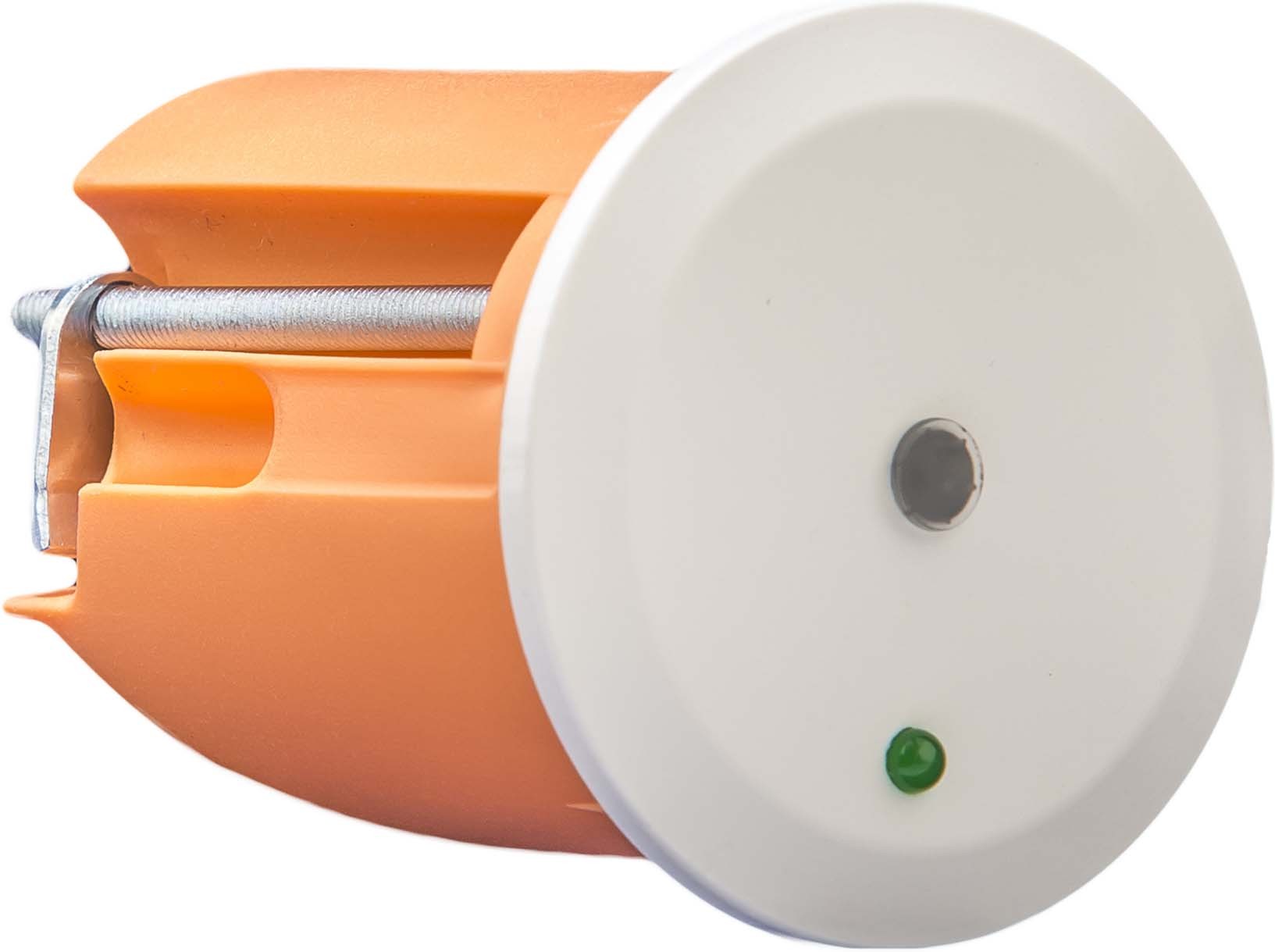

Lichtsensor-/regler mit Konstantlichtregelung, UP. Ausführung zur Deckenmontage mit 35mm Kaiser Einbaudose. Helligkeitssensor mit Konstantlichtregelung für bis zu 3 Lichtbänder. Helligkeit über Bus auslesbar. Orientierungslicht (Helligkeit und Zeit einstellbar). Tag/Nacht Betriebsart mit getrennten Einstellungen. 35mm Kaiserdose im Lieferumfang enthalten (Einbautiefe 45mm). Abmessungen (B x H x T): 43mm x 43mm x 30mm. Integrierter Busankoppler.

Messung der tatsächlichen Helligkeit und sendet diesen Wert auf den Bus Helligkeitswert wird zyklisch oder gesendet werden, wenn es Änderungen Stromversorgung direkt aus dem Bus

Das Gerät kann als Dämmerungsschalter (1100 lx) oder Lichtwertschalter (100100000lx) verwendet werden. Bis zu 3 Außenlichtfühler LFO/A 1.1 können angeschlossen werden. Ein Außenlichtfühler ist im Lieferumfang enthalten.
