Der Analogeingang ermöglicht die Erfassung und Verarbeitung von zwei analogen Eingangssignalen. Diese sind u.a. 01 V, 05 V, 010 V, 110 V, 020 mA, 420 mA, 01000 Ohm, PT100 in 2-Leiter-Technik, PT1000 in 2-Leiter-Technik (Wertebereich jeweils -50+150 °C), potenzialfreier Kontakt, KT, KTY und benutzerdefinierte Eingabe.

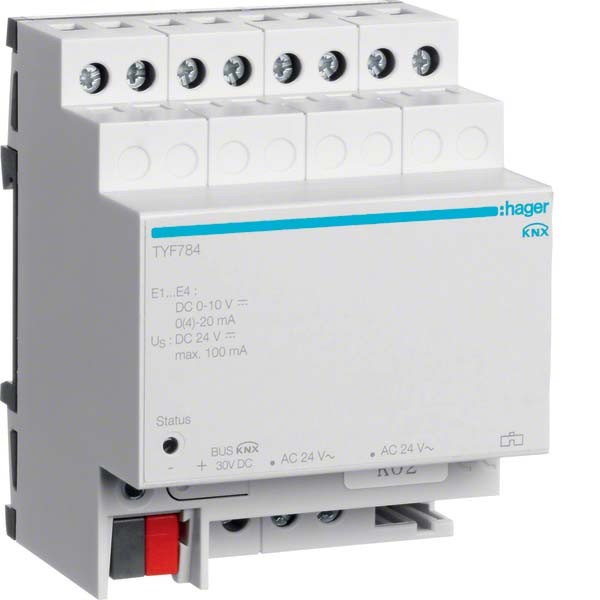

Analogeingang 4fach REG KNX. Analogeingang zur Erfassung und Verarbeitung von unabhängigen analogen Sensorsignalen in Abhängigkeit von dem Eingangssignal können Grenzwertmeldungen über den Bus übertragen werden. Dient zum um Anschluss von vier analoge Sensoren mit Ausgangssignalen 0 bis 1 V DC, 0 bis 10 V DC, 0 bis 20 mA DC, 4 bis 20 mA DC. Die Stromeingänge 4-20 mA werden auf Drahtbruch überwacht. Eine erweiterbar mit einem Erweiterungsmodul TYF784E mit Systemschnittstelle für Analogeingangsmodul ist für weitere 4 analoge Eingänge möglich. Das Gerät verfügt über eine Programmiertaste mit roter LED. Über eine grün/roter LED (Betrieb/Fehler) werden die beiden Status angezeigt. Anschluss von Wind-, Regen-, Helligkeits-, Temperatur-, Dämmerungs- sowie Feuchte- und Temperatursensor Für aktive Sensorik erfolgt der Anschluss mittels Schraubklemmen. Die Messwerte werden als 16-Bit-Werte oder als 8-Bit-Werteausgegeben. Der Messwerte bei Wertänderung und/oder zyklisch wird dargestellt. Für die analogen Sensoren stehen jeweils zwei Grenzwertemit definierbaren Hysteresekurven zur Verfügung. Grenzwerte als 8-Bit-Werte oder als 16-Bit Werte von außen sind vorzugeben.

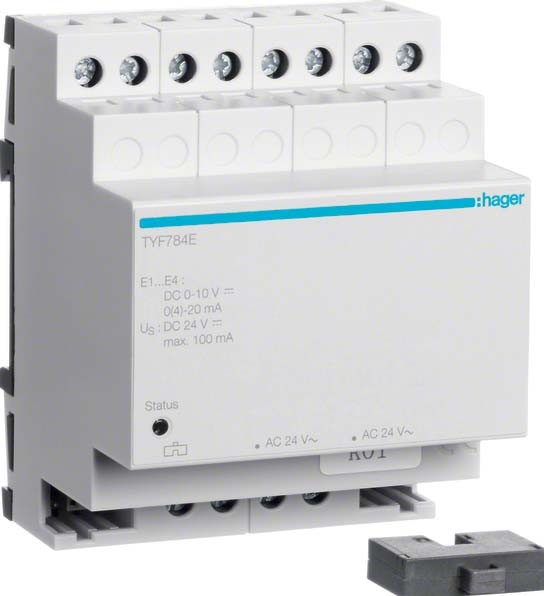

Analogeingang 4-fach KNX, Erweiterungsmodul. Erweiterungsmodul für den Ausbau von 4 Eingängen beim Analogeingang TYF784. Die Stromeingänge 4-20 mA werden auf Drahtbruch überwacht. Die Statusanzeige erfolgt über jeweils eine grüne/rote Status-LED (Betrieb/Fehler). Anschluss von Wind-, Regen-, Helligkeits-, Temperatur-, Dämmerungs- sowie Feuchte- und Temperatursensor Für aktive Sensorik erfolgt der Anschluss mittels Schraubklemmen.

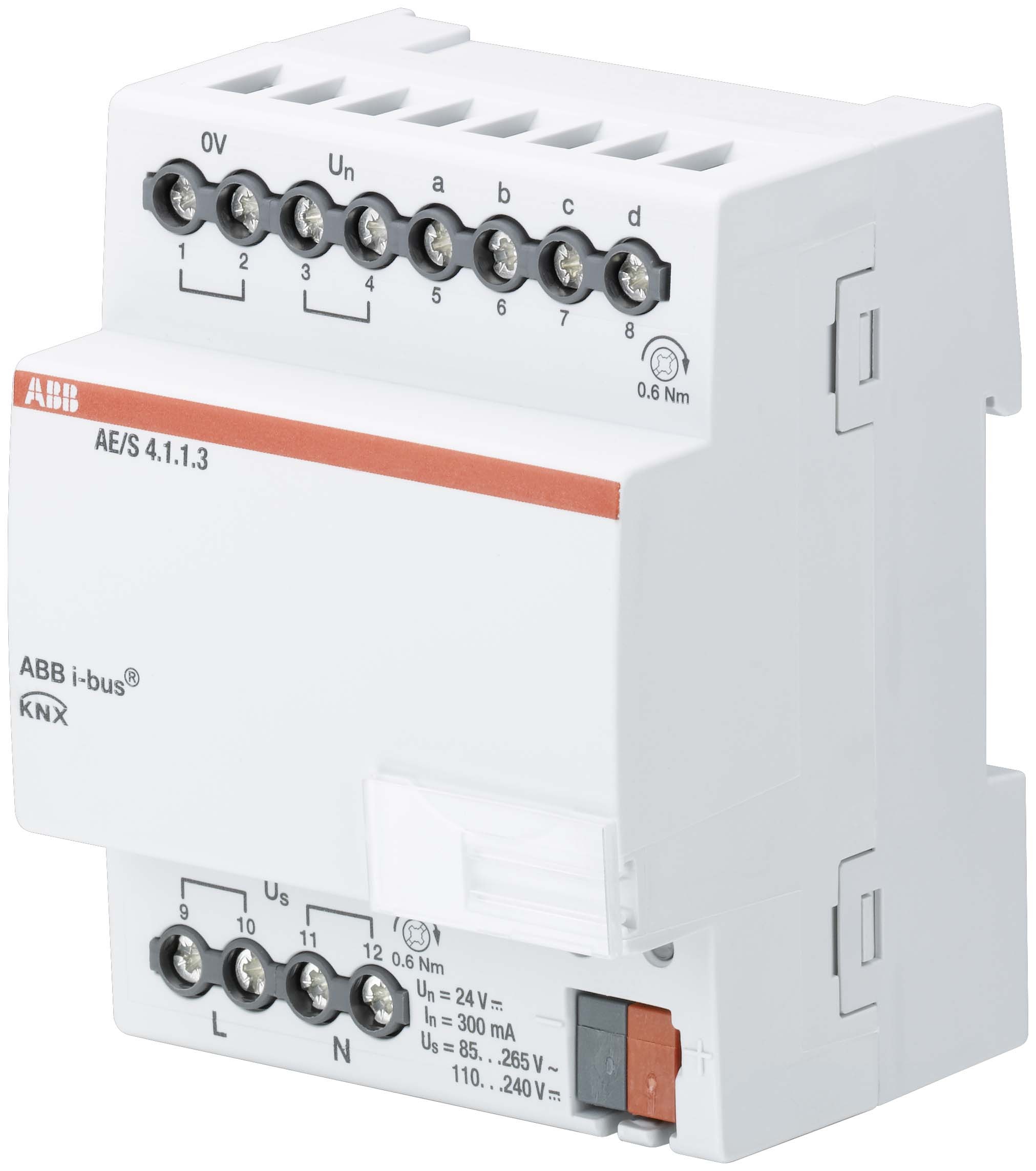

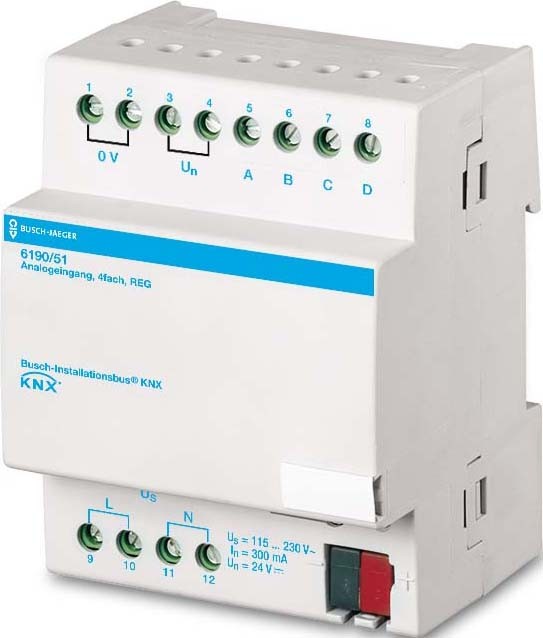

Der Analogeingang ermöglicht die Erfassung und Verarbeitung von vier analogen Eingangssignalen. Diese sind z.B. 01 V, 05 V, 010 V, 110 V, 020 mA, 420 mA, 01000 Ohm, PT100, PT1000 und potenzialfreier Kontakt. Ein Netzteil zur Versorgung der Sensoren mit 24 V DC-Spannung ist integriert. Das Gerät kann wahlweise mit 115 bis 230 V AC, 50/60 Hz, betrieben werden. Über den gesamten Spannungsbereich stehen maximal 300 mA zur Verfügung. Die Applikationssoftware ist auf die Erfassung von Analogwerten abgestimmt.

Der Analogeingang ermöglicht die Erfassung und Verarbeitung von vier analogen Eingangssignalen. Diese sind u.a. 0 - 1 V, 0 - 5 V, 0 - 10 V, 0 20 mA, 4 20 mA, 0 1000 Ohm, PT100, potentialfreier Kontakt, KT, KTY und benutzerdefiniert. Ein Netzteil zur Versorgung der Sensoren mit 24 V DC-Spannung ist integriert.

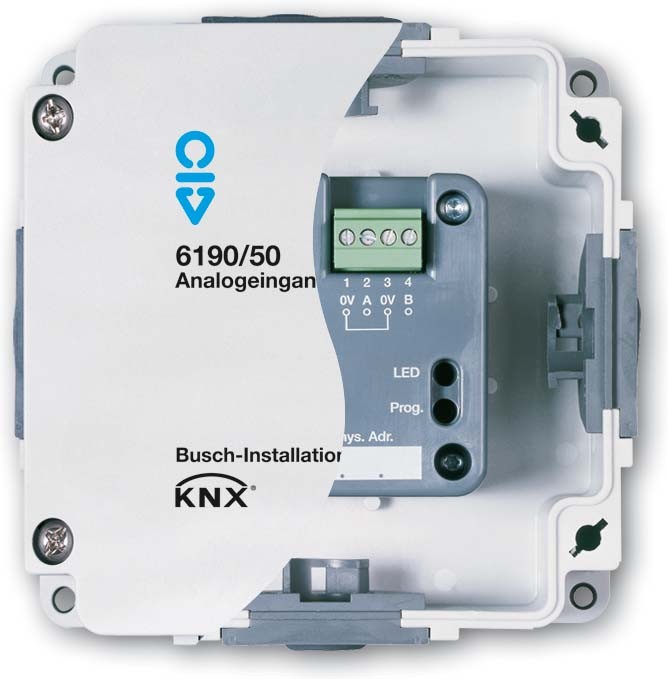

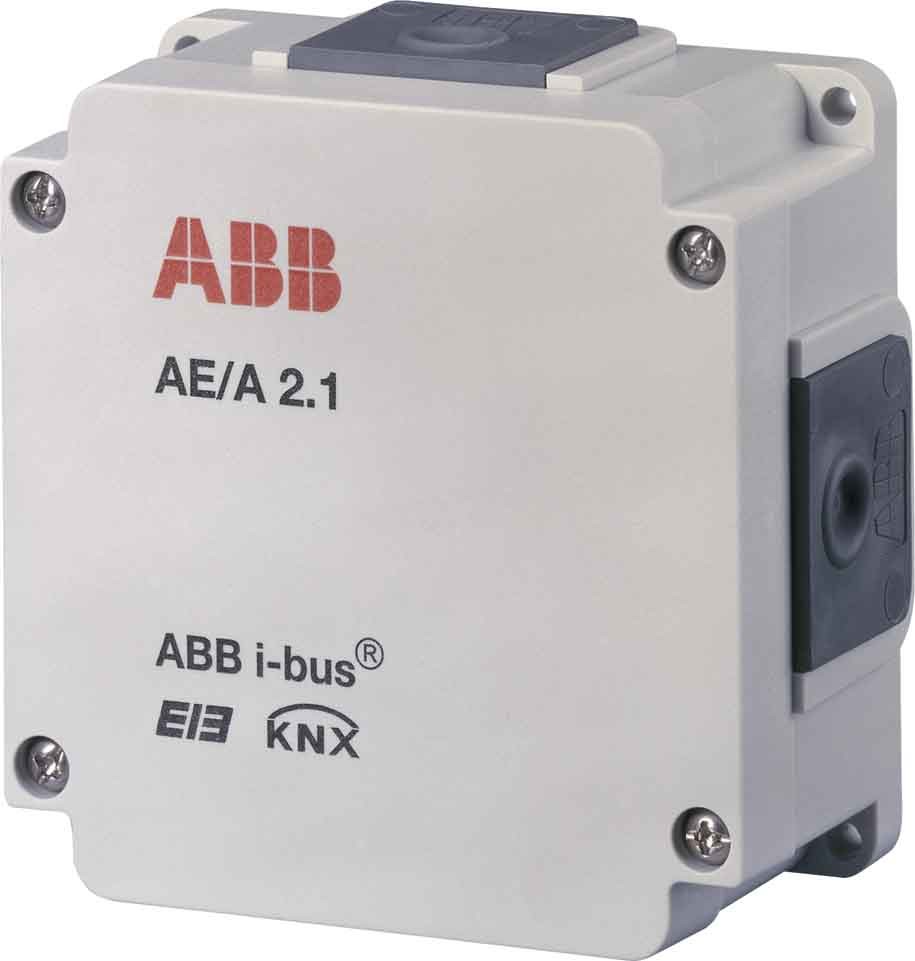

Zur Erfassung von 2 analogen Eingangssignalen. Diese sind u.a. 0 - 1 V, 0 - 5 V, 0 - 10 V, 1 - 10 V, 0 - 20 mA, 4 - 20 mA, 0 - 1000 Ohm, PT100, PT1000, potentialfreier Kontakt, KT, KTY und benutzerdefiniert.

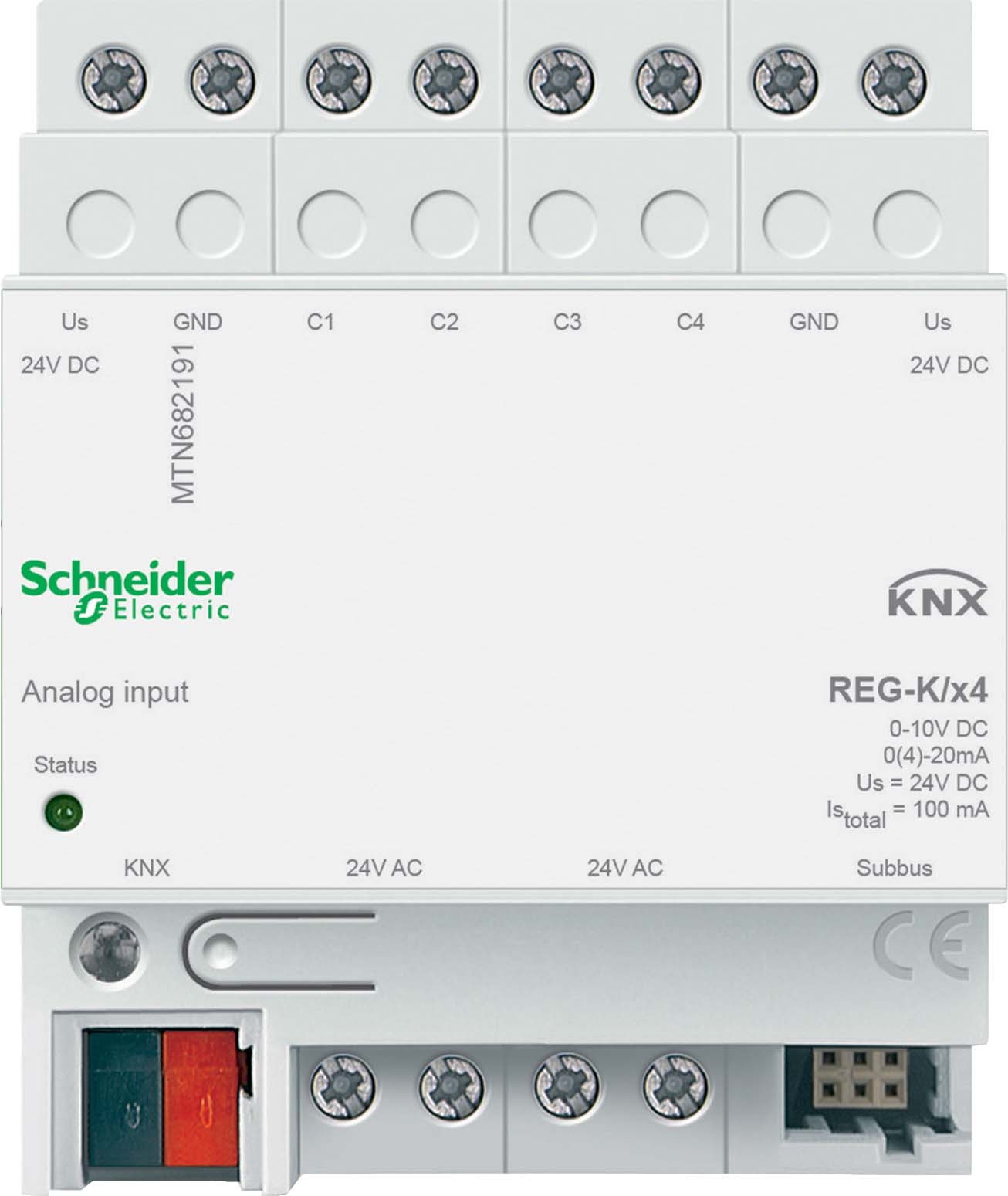

Schneider Electric KNX. Der Analogeingang erfasst und verarbeitet analoge Sensorsignale. Es können bis zu vier frei kombinierbare analoge Sensoren angeschlossen werden. In Verbindung mit dem Analogeingangsmodul REG/4fach stehen 8 Analogeingänge zur Verfügung, wobei der Anschluss über den Subbus erfolgt. Die Auswertung sowie die Grenzwertverarbeitung erfolgen im Analogeingang. Mit Drahtbruchüberwachung der 4-20 mA-Eingängexx Für die Montage auf Hutschienen TH35 nach EN 60715. Der Busanschluss erfolgt über eine Busanschlussklemme, eine Datenschiene ist nicht erforderlich. Hilfsspannung: AC 24 V (+/-10%), Analogeingänge: 4 Stromschnittstelle: 0-20 mA, 4-20 mA, Spannungsschnittstelle: 0-1 V, 0-10 V, Ausgänge: DC 24 V, 100 mA. Drahtbruchüberwachung: 4-20 mA, Gerätebreite: 4 TE entspricht ca 72 mm. Mit Busanschlussklemme und Leitungsabdeckung.

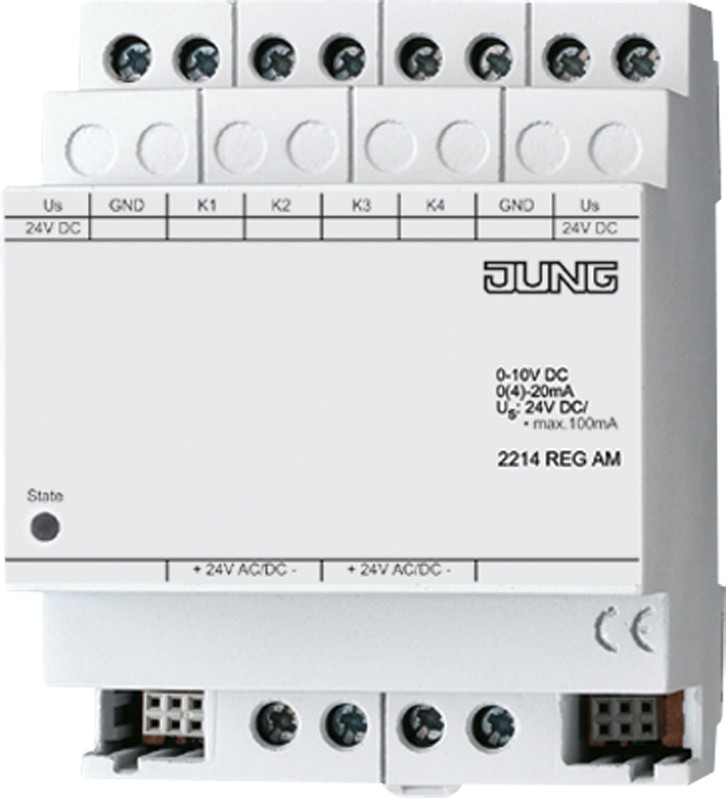

REG-Gehäuse 4 TE Erweiterungsmodul für Analogeingang Das Analogeingangsmodul 4fach verarbeitet Messdaten von Sensoren, die über eine 0 ... 1 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA Schnittstelle verfügen, wie z.B. Füllstandsensoren, Drucksensoren usw. Es erweitert die Anzahl der analogen Eingänge um 4. Die Auswertung der Moduldaten selbst sowie die Grenzwertverarbeitung erfolgt im Analogeingang. Die 4 ... 20 mA-Eingänge werden auf Drahtbruch überwacht.

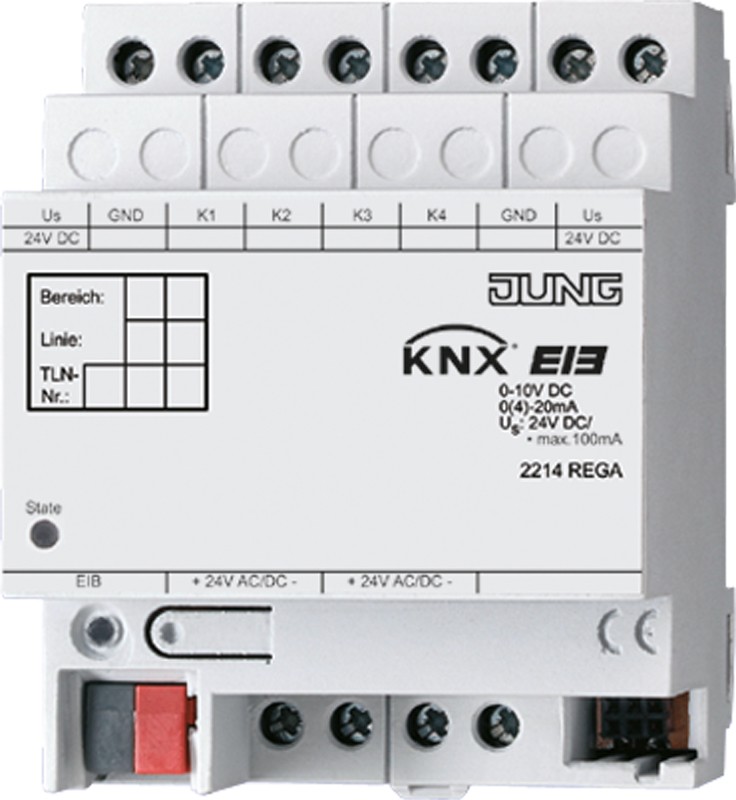

REG-Gehäuse 4 TE ETS-Produktfamilie Eingang Produkttyp Analogeingang 4fach Der Analogeingang verarbeitet Messdaten von Sensoren, die über eine 0 ... 1 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA Schnittstelle verfügen, wie z.B. Füllstandsensoren, Drucksensoren usw. Die Einspeisung der Messdaten erfolgt über 4 analoge Eingänge. Mit Hilfe des Analogeingangsmoduls kann die Anzahl der analogen Eingänge um 4 auf 8 erweitert werden. Die Auswertung der Moduldaten selbst sowie die Grenzwertverarbeitung erfolgt im Analogeingang. Die 4 ... 20 mA-Eingänge werden auf Drahtbruch überwacht. Die Parametrierung, einschließlich des anschließbaren Moduls, erfolgt über die ETS. Der Analogeingang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10.

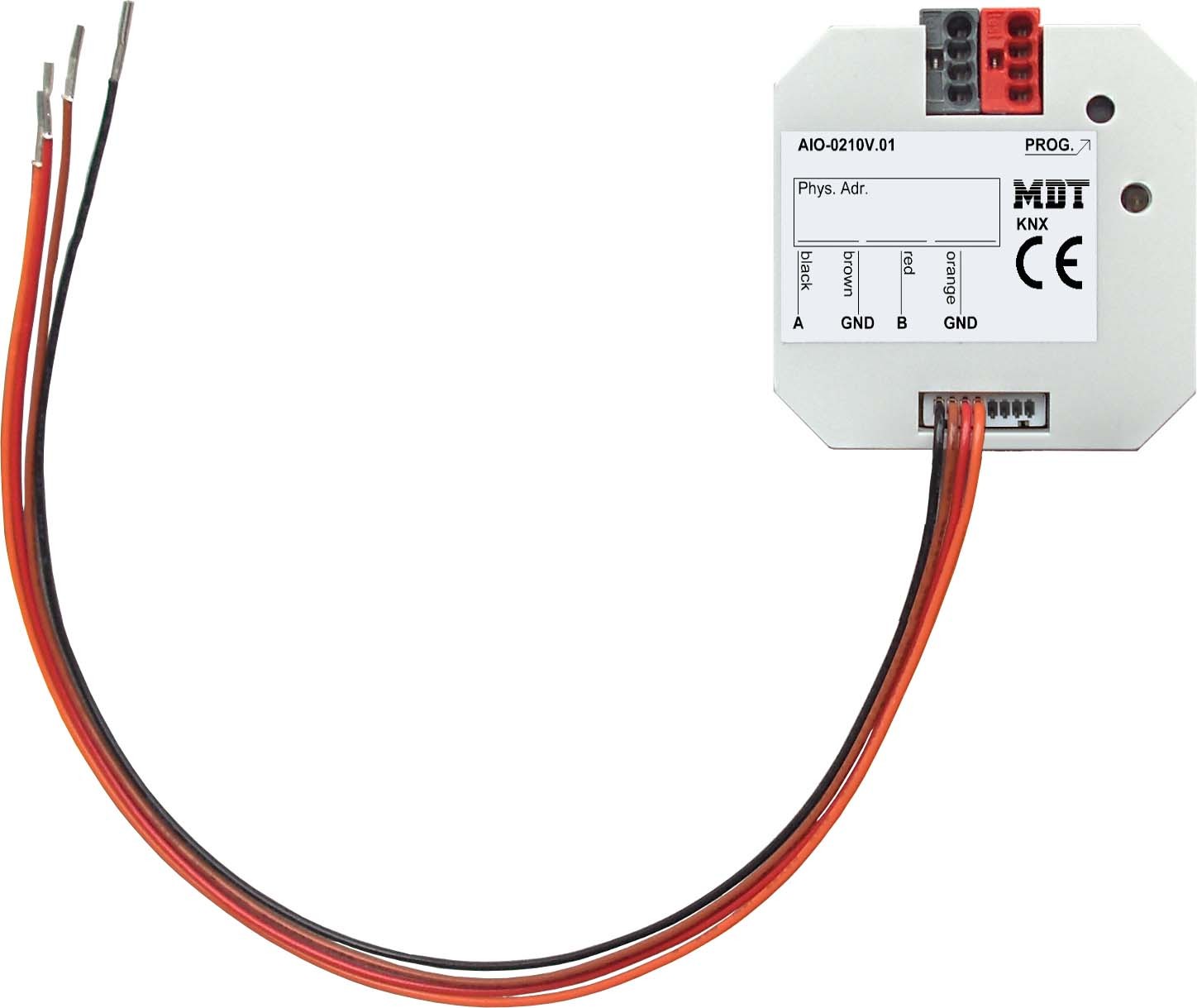

Analog I/O 2-fach, UP, 0-10V, Ein-/Ausgang umschaltbar. Geeignet als analoger Ausgang zur Steuerung von Lüftungsanlagen und anderen Geräten mit 0-10V Eingang. Ebenso geeignet als analoger Eingang zur Erfassung von Drehzahl oder anderen 0-10V Messdaten. Jeder Kanal kann unabhängig konfiguriert werden (Ein-/Ausgang). Ein-/Ausgänge galvanisch vom Bus getrennt. Ein-/Ausgänge galvanisch untereinander verbunden. Spannung für Ausgangsbetrieb wird im Aktor erzeugt. Keine externe Spannungsversorgung notwendig. Eingangsbetrieb 0-10V/2-10V oder 0-20mA/2-20mA (umschaltbar), Umrechnung von Messeinheit und DPT einstellbar, Min/Max Funktion, Drahtbrucherkennung, Schwellwert- und Ampelfunktion. Ausgangsfunktionen 0-10V: Steuerung über 1Byte, 2Byte oder 1Bit Objekte, Tag-/Nachtfunktion zur Begrenzung des Stellwertes, Notbetrieb bei Sollwertausfall. Einbau in die Schalterdose. Abmessungen (B x H x T): 41mm x 41mm x 12mm. Schneller Download der Applikation (long frame support für ETS5).

Analog I/O 4-fach, 2TE REG, 0-10V, Ein-/Ausgang umschaltbar. Geeignet als analoger Ausgang zur Steuerung von Lüftungsanlagen und anderen Geräten mit 0-10V Eingang. Ebenso geeignet als analoger Eingang zur Erfassung von Drehzahl oder anderen 0-10V Messdaten. Jeder Kanal kann unabhängig konfiguriert werden (Ein-/Ausgang). Ein-/Ausgänge galvanisch vom Bus getrennt. Ein-/Ausgänge galvanisch untereinander verbunden. Spannung für Ausgangsbetrieb wird im Aktor erzeugt. Keine externe Spannungsversorgung notwendig. Eingangsbetrieb 0-10V/2-10V oder 0-20mA/2-20mA (umschaltbar), Umrechnung von Messeinheit und DPT einstellbar, Min/Max Funktion, Drahtbrucherkennung, Schwellwert- und Ampelfunktion. Ausgangsfunktionen 0-10V: Steuerung über 1Byte, 2Byte oder 1Bit Objekte, Tag-/Nachtfunktion zur Begrenzung des Stellwertes, Notbetrieb bei Sollwertausfall. Einbau in die Schalterdose. Abmessungen (B x H x T): 41mm x 41mm x 12mm. Schneller Download der Applikation (long frame support für ETS5).

An das Gerät können alle handelsüblichen Wettersensoren für Windgeschwindigkeit, Windrichtung, Regen, Regenmenge, Helligkeit, Lichtintensität(Pyranometer), Dämmerung, Luftdruck, Feuchte oder Temperatur angeschlossen werden. Ein Netzteil zur Versorgung der Sensoren mit 24 V DC-Spannung ist integriert. Das Gerät kann wahlweise mit 115 bis 230 V AC, 50/60 Hz, betrieben werden. Über den gesamten Spannungsbereich stehen maximal 300 mA zur Verfügung. Die Applikationssoftware ist auf die Erfassung von Wetterdaten abgestimmt.
