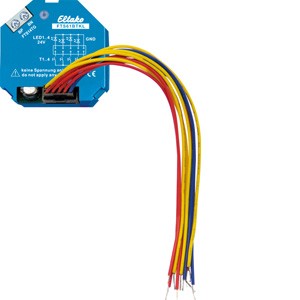

Bus-Tasterkoppler FTS61BTKL für 4 konventionelle Taster mit integrierten 24V-LEDs zum ­Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Mit den in den Tastern integrierten 24V-LEDs werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die IDs der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!

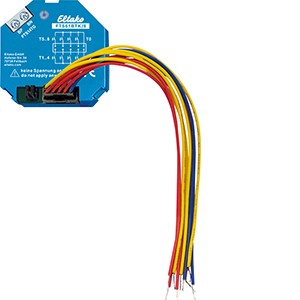

Bus-Tasterkoppler FTS61BTK/8 für 8 konventionelle Taster zum ­Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTK/8 können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTK/8 mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu 8 konventionelle Taster T1-T8 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3, T2/T4, T5/T7, T6/T8 und definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!

Bus-Tasterkoppler FTS61BTK für 4 konventionelle Taster zum ­Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTK können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTK mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Mit einer maximalen Leitungslänge von 2 Metern können bis zu vier konventionelle Taster an T1, T2, T3, und T4 angeschlossen werden. Der Gegenpol ist jeweils die Klemme T0. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!

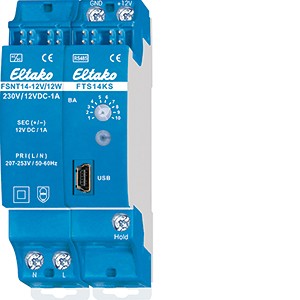

FTS14-Kommunikationsschnittstelle für den Eltako-RS485-Bus mit beiliegendem Schaltnetzteil FSNT14-12V/12W. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 12V DC. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücken. Im Lieferumfang enthalten sind 1 Schaltnetzteil FSNT14-12V/12W, 1 Distanzstück DS14, 2 Abschlusswiderstände zum Aufstecken mit Aufdruck ?, 1/2 TE, 3 Steckbrücken 1 TE (davon 1 Ersatz), 1 Steckbrücke 1,5 TE, 2 Steckbrücken 1/2 TE (davon 1 Ersatz) und ein Steckbrücken-Montagewerkzeug SMW14. Bei einer Belastung des Schaltnetzteils größer 4W ist auf der linken Seite eine Teilungseinheit Lüftungsabstand zu benachbarten Geräten einzuhalten. Bei einer Belastung größer 6W ist zusätzlich eine Teilungseinheit Lüftungsabstand zwischen dem FSNT14 und dem FAM14 mit dem Distanzstück DS14 erforderlich. Ein Distanzstück DS14 und eine lange Steckbrücke liegen daher bei. Ist der Gesamt-Leistungsbedarf eines Baureihe14-Bussystems höher als 10W, muss je 12W zusätzlichem Leistungsbedarf ein weiteres FSNT14-12V/12W verwendet werden. Optional kann auch 12V DC an den Klemmen GND/+12V eingespeist werden. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Am letzten Aktor muss der beiliegende zweite Abschlusswiderstand aufgesteckt werden. Mini-USB zum Anschluss eines PC zur Erstellung einer Geräteliste, zur Konfiguration der Aktoren mit Hilfe des PC-Tools PCT14 und zur Datensicherung. Ein Legalisierungs-Code für den Download des PCT14 von der Eltako-Homepage www.eltako.de liegt dem FTS14KS bei. An die Klemme Hold werden alle FTS14EM und ggf. Gateways FGW14 angeschlossen, wenn diese einen PC mit RS232-Bus verbinden. Mit dem Betriebsarten-Drehschalter BA lassen sich 10 unterschiedliche Betriebsarten gemäß Bedienungsanleitung einstellen. Die LED unten leuchtet grün, wenn vom PC-Tool PCT14 eine Verbindung hergestellt wurde. Beim Lesen oder Schreiben von Daten flackert die grüne LED. Die grüne LED erlischt, wenn vom PC-Tool PCT14 die Verbindung getrennt wurde.

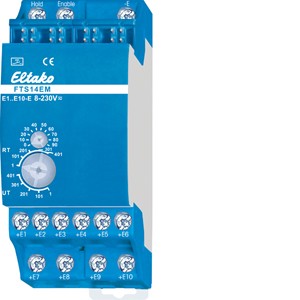

Eingabemodul für den Eltako-RS485-Bus, 10 Steuereingänge für Universal-Steuerspannung. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerat für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücken. Betrieb in Verbindung mit FAM14 oder FTS14KS. 10 Steuereingange +E1..+E10/-E galvanisch getrennt von der Versorgungsspannung. Steuerspannung: 8..230V UC. Die Steuereingänge können entweder für Taster (Auslieferzustand), Fenster-Türkontakte oder Bewegungsmelder aktiviert werden. Ab der Fertigungswoche 21/19 können die Signale der Steuereingänge invertiert werden. Steuereingänge für Taster: Es werden Telegramme von Funktastern erzeugt (z.B. 0x70). Jeder FTS14EM kann am unteren Drehschalter entweder auf UT (= Universaltaster) oder auf RT (= Richtungstaster) eingestellt werden. Steuereingange für Fenster-Türkontakte: Es werden Telegramme des Funk-Fenster-Türkontaktes FTK erzeugt (EEP D5-00-01). Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird, wird das Telegramm Fenster geschlossen erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Fenster offen erzeugt. Wie bei den Funksensoren FTK wird das Statustelegramm alle 15 Minuten wiederholt. Steuereingange für Bewegungsmelder: Es werden Telegramme des Funk-Bewegungs-Helligkeitssensors FBH erzeugt (EEP A5-08-01), wobei der Helligkeitswert immer 0 ist. Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird, wird das Telegramm Bewegung erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Keine Bewegung erzeugt. Wie bei den Funksensoren FBH wird das Statustelegramm alle 15 Minuten wiederholt. Jedes Telegramm eines Kontakteingangs muss mit einer Identifikationsnummer (ID) in einen oder mehrere Aktoren gemäß deren Bedienungsanleitung eingelernt werden. Der untere Drehschalter legt fest, zu welcher Gruppe ein FTS14EM gehört. Insgesamt stehen 5 Gruppen (1, 101, 201, 301, und 401) mit je 100 ID`s zur Verfügung. Am oberen Drehschalter (0..90) wird die ID innerhalb einer Gruppe eingestellt. Der ID-Bereich innerhalb einer Gruppe ergibt sich aus der Kombination von unterem und oberem Drehschalter und muss an jedem FTS14EM unterschiedlich eingestellt werden. Maximal 10 FTS14EM bilden eine Gruppe. Insgesamt sind also maximal 50 FTS14EM mit 500 Tastern oder Kontakten in einem RS485-Bus möglich. Um die notwendigen Lerntelegramme zum Einlernen in die Aktoren zu erzeugen, muss am oberen und unteren Drehschalter die gewünschte Gruppe ausgewählt werden. Für Taster im Bereich UT oder RT bzw. für Fenster-Türkontakte und Bewegungsmelder im Bereich RT. Dann den gewünschten Steuereingang betätigen. Im Betrieb muss dieselbe Gruppe dann im Bereich UT oder RT für Taster bzw. UT für Fenster-Türkontakte und Bewegungssensoren gewählt werden. Die LED unter dem oberen Drehschalter blinkt kurz auf, wenn ein angeschlossener Kon

Taster-Gateway für FTS14-Systeme. Stand-by-Verlust nur 1,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2,5 Teilungseinheiten = 45mm breit, 58mm tief. Zur besseren Wärmeabfuhr muss auf der linken Seite eine Teilungseinheit Lüftungsabstand eingehalten werden, hierzu das beiliegende Distanzstück DS14 verwenden. Versorgungsspannung 230V. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Mit bis zu 3 Taster-Gateways FTS14TG lassen sich die Telegramme von bis zu 90 über einen 2-Draht-Tasterbus verbundenen 4-fach-Bus-Taster B4T55E bzw. Bus-Tasterkoppler FTS61BTK, FTS61BTKL und FTS61BTK/8 mit den daran angeschlossenen konventionellen Tastern einspeisen. Über nur 2 Adern erfolgt die Datenübertragung und die Stromversorgung gleichzeitig. Dadurch entfallen zahlreiche einzelne Taster-Steuerleitungen. Ein FTS14EM ist dann ggf. nicht erforderlich. Bis zu 30 Stück B4T55E, FTS61BTK, FTS61BTKL und FTS61BTK/8 können an ein Taster-Gateway FTS14TG angeschlossen werden. Über den 2-Draht-Bus erfolgt die Spannungsversorgung der angeschlossenen Geräte mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Der 2-Draht-Bus ist galvanisch getrennt vom Eltako-RS485-Bus. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Mit einem FTS14FA im Eltako-RS485-Bus werden die Tastertelegramme der angeschlossenen Geräte auch in den Eltako-Gebäudefunk gesendet.
