Bestimmungsgemäßer Gebrauch Versorgung von KNX-Geräten mit Busspannung Versorgung von Geräten mit Gleichspannung Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien Ausgang DC 30 V zur Versorgung zusätzlicher Geräte Nennstrom beliebig auf Ausgänge aufteilbar Reset-Taste Kurzschlussfest Überspannungsfest Leerlaufsicher Geeignet für Betrieb in Anlagen mit Notstromversorgung Potentialfreier Meldekontakt für Betriebs- und Diagnosemeldung Mit identischer KNX-Spannungsversorgung parallelschaltbar (bis der maximale Kurzschlussstrom erreicht ist) Nennspannung: AC 200 ... 240 V ~ Netzfrequenz: 50/60 Hz Verlustleistung (max. Belastung aller Ausgänge): max. 1,8 W Wirkungsgrad: ca. 84 % Nennspannung: DC 240 ... 250 V KNX KNX Medium: TP 256 Ausgangsspannung Bus: DC 28 ... 31 V SELV Ausgangsstrom: 320 mA (alle Ausgänge) Kurzschlussstrom: max. 1 A Parallelbetrieb mit identischer Spannungsversorgung: ja Meldeausgang Schaltspannung AC: AC 12 ... 230 V ~ Schaltspannung DC: DC 2 ... 30 V Schaltstrom: 5 mA ... 2 A Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +75 °C Relative Feuchte: max. 93 % (keine Betauung) Einbaubreite: 72 mm (4 TE)

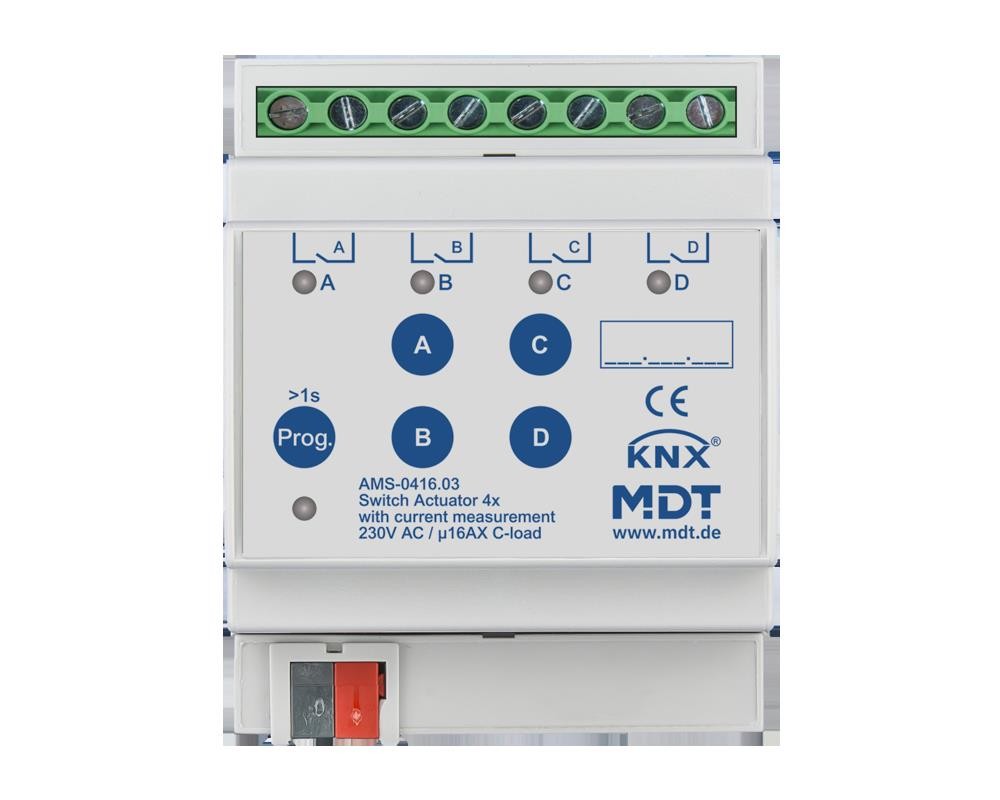

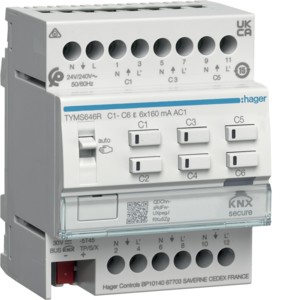

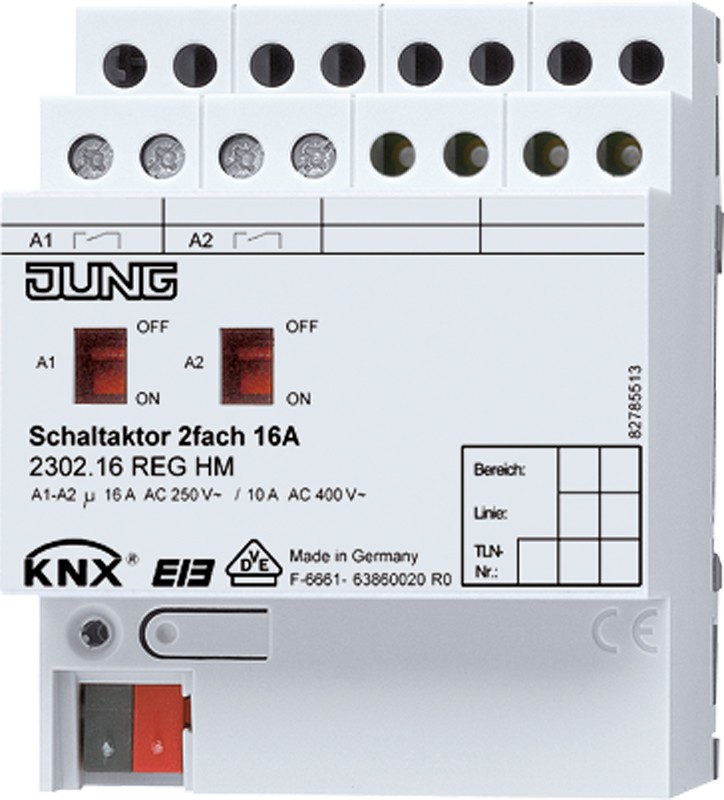

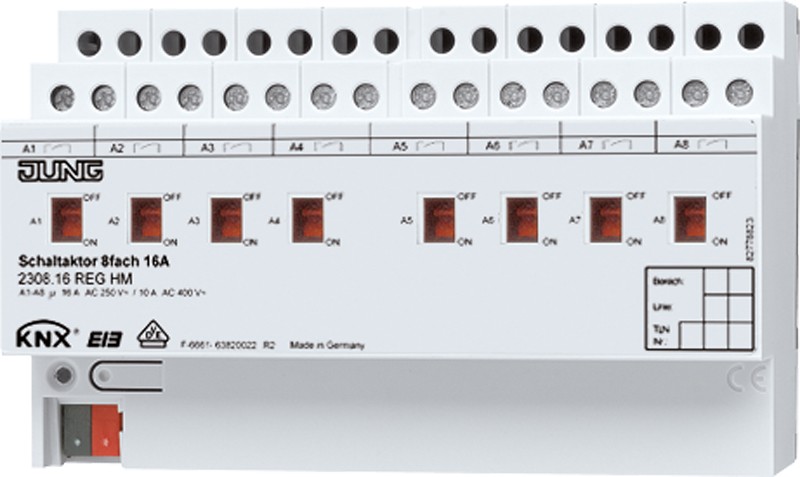

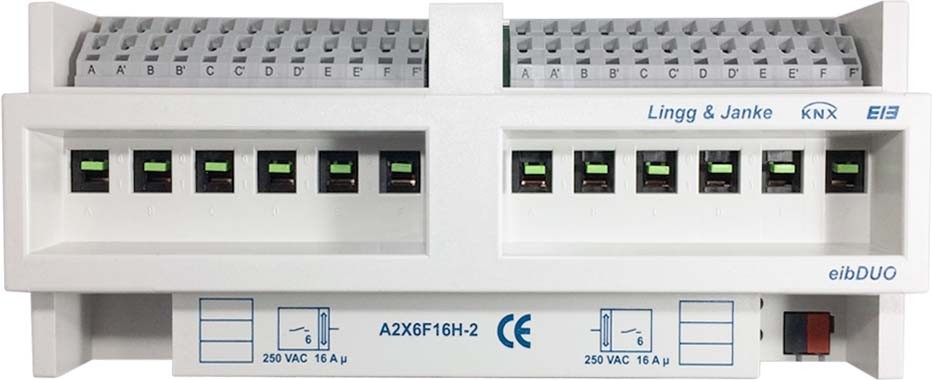

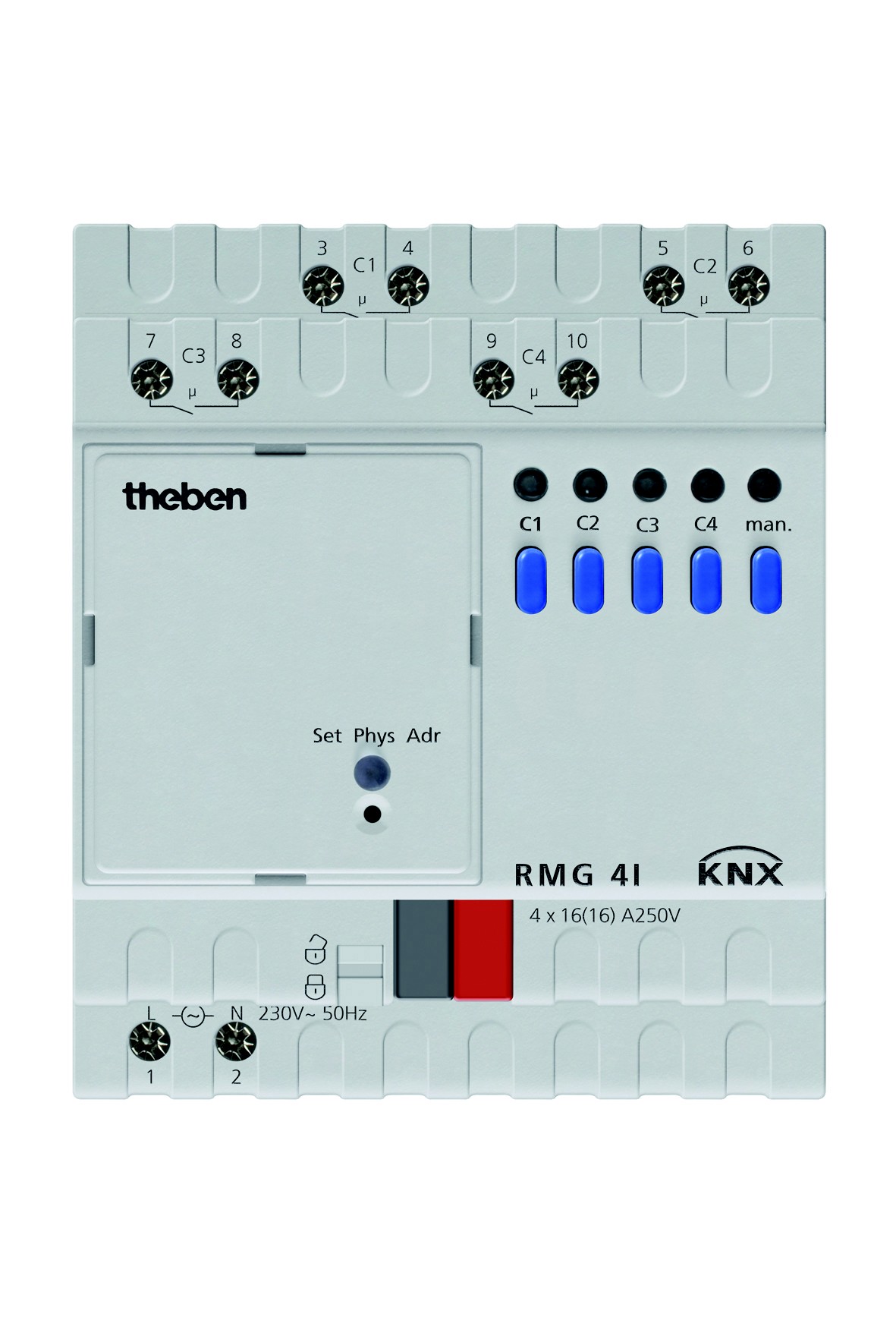

REG-Gehäuse 4 TE mit elektronischer Handbetätigung und LED-Statusanzeige Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie Ausgabe Produkttyp Binärausgang mix Bestimmungsgemäßer Gebrauch Schalten elektrischer Verbraucher mit potentialfreien Kontakten Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgänge manuell bedienbar, Baustellenbetrieb Rückmeldung im Handbetrieb und im Busbetrieb Sperren einzelner Ausgänge per Hand oder Bus Zentralfunktionen Zyklische Überwachung KNX Data Secure kompatibel ab ETS 5.7.3 Updatefähig mit ETS Service-App   Eigenschaften Schalterbetrieb Schließer- oder Öffnerbetrieb Rückmeldefunktion Logische Verknüpfung und Zwangsführung Zentrale Schaltfunktion mit Sammelrückmeldung Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung Szenenfunktion Betriebsstundenzähler   Eigenschaften Jalousiebetrieb Eignung für AC-Motoren 230 V Betriebsarten \""Jalousie mit Lamelle\"", \""Rolllade/Markise\"", \""Lüftungsklappe/Dachfenster\"" Behangposition direkt ansteuerbar Lamellenstellung direkt ansteuerbar Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung Zyklische Rückmeldung im Fahrzustand Zwangsstellung durch übergeordnete Steuerung Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme Sonnenschutzfunktion mit Heizen-Kühlen-Automatik   Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt.

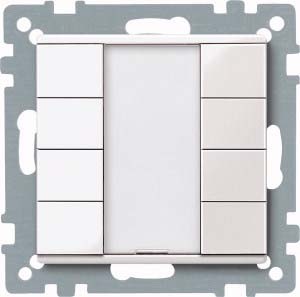

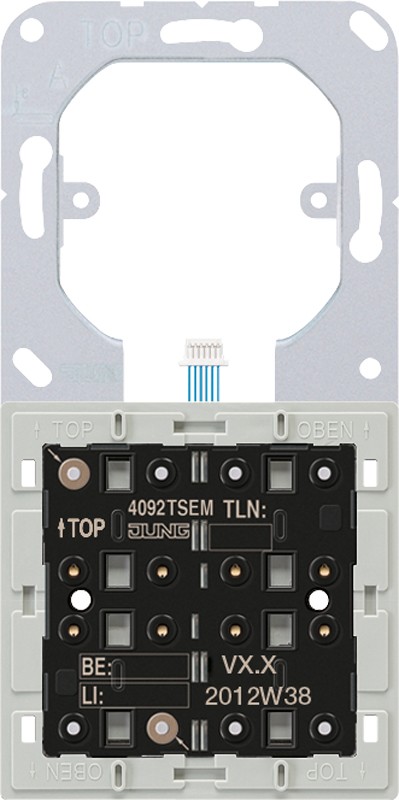

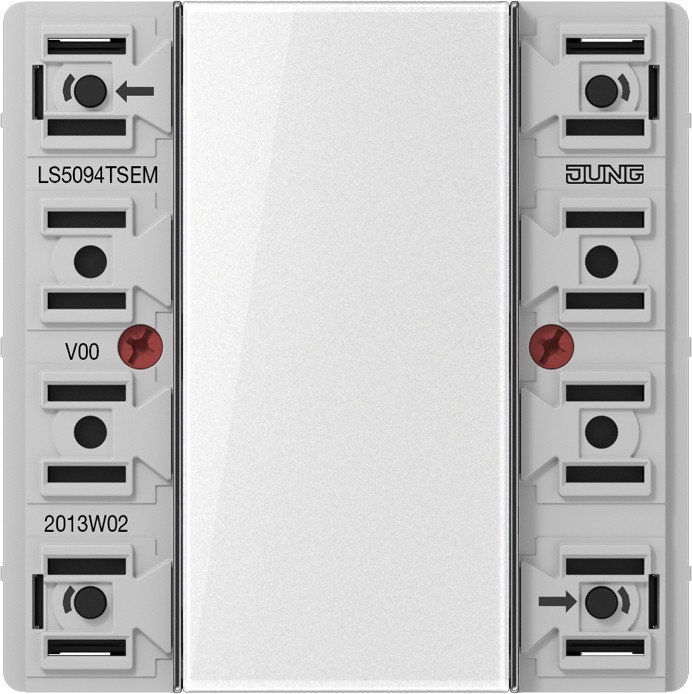

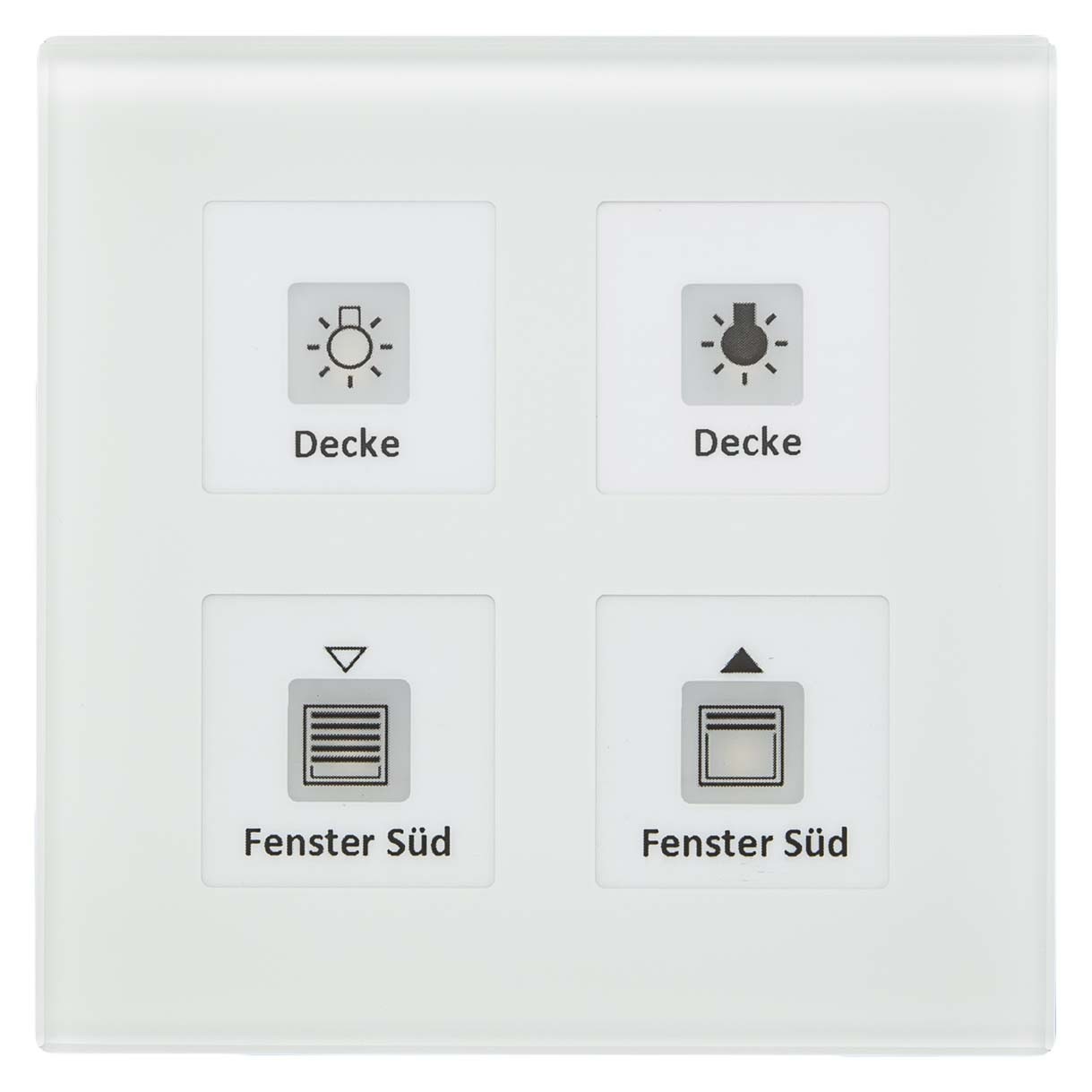

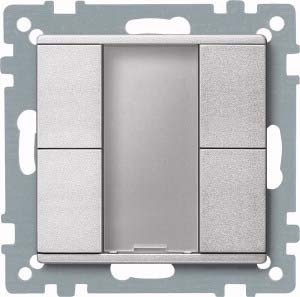

inklusive transparenter Abdeckung Art.-Nr.: A 50 NA für Tastensatz 4fach, Art.-Nr.: A 504 TSA .. erweiterbar mit einem Tastsensor-Erweiterungsmodul Art.-Nr.: A 509.. TSEM ETS-Produktfamilie Taster Produkttyp Taster 4fach Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z.B. Licht ein/aus, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen etc. Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften KNX Medium: TP 256 Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. Eine oder zwei Funktionen pro Taste Komplettierung mit Tastensatz Beleuchtbares Beschriftungsfeld Eine Status-LED pro Taste rot, grün oder blau einstellbar Eine Betriebs-LED als Orientierungslicht sowie zur Anzeige des Programmierzustands rot, grün oder blau einstellbar Helligkeit von Status-LEDs, Betriebs-LED und Beschriftungsfeld einstellbar; im Betrieb umschaltbar, z.B. während der Nachtstunden Messung der Raumtemperatur Nebenstelle für Raumtemperaturregler Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen Alarmfunktion, optional mit Quittierung durch Betätigung mit beliebiger Taste Energiesparmodus Integrierter Busankoppler Anschluss für ein Tastsensor-Erweiterungsmodul 1-4fach Inklusive transparentem Tastensatz zur Bedienung auf Baustelle ohne Designtasten

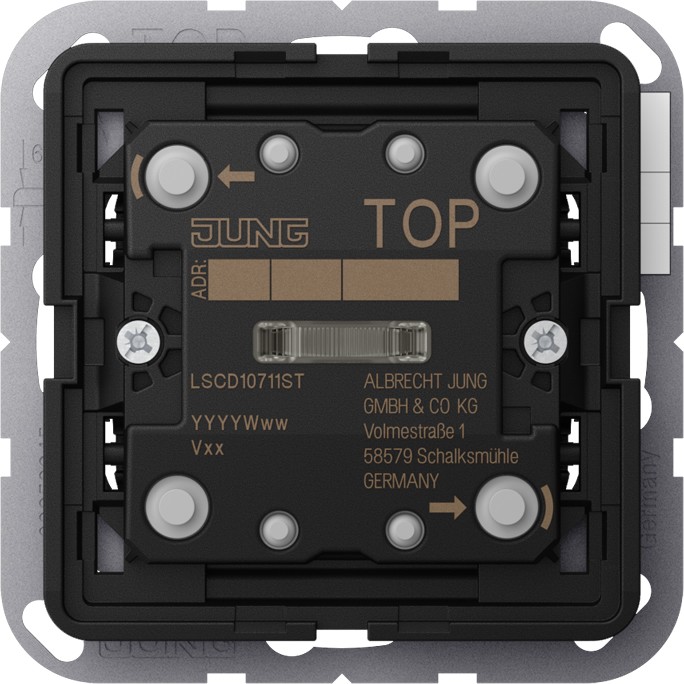

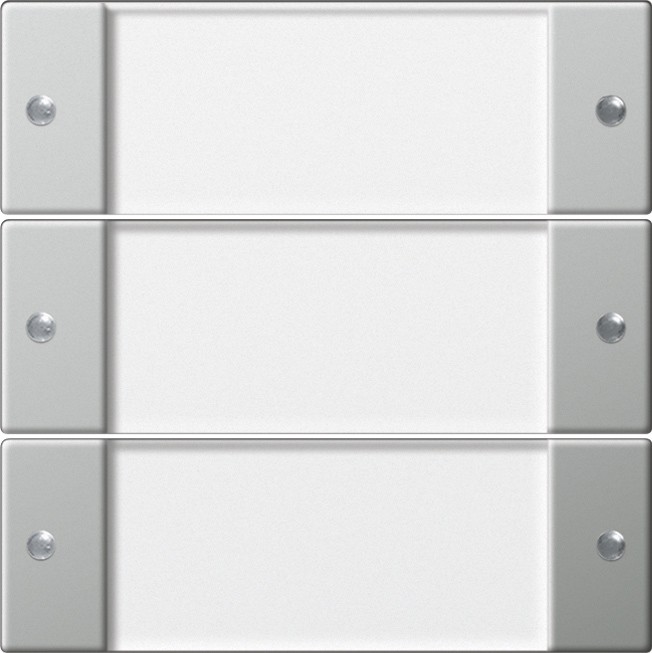

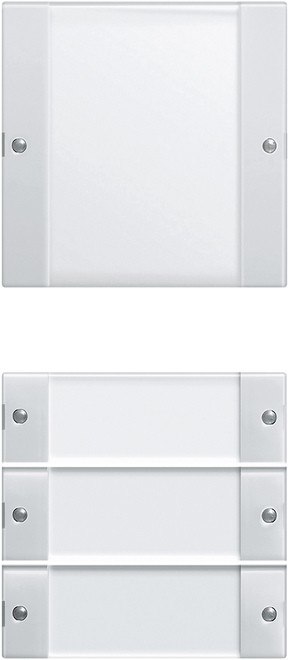

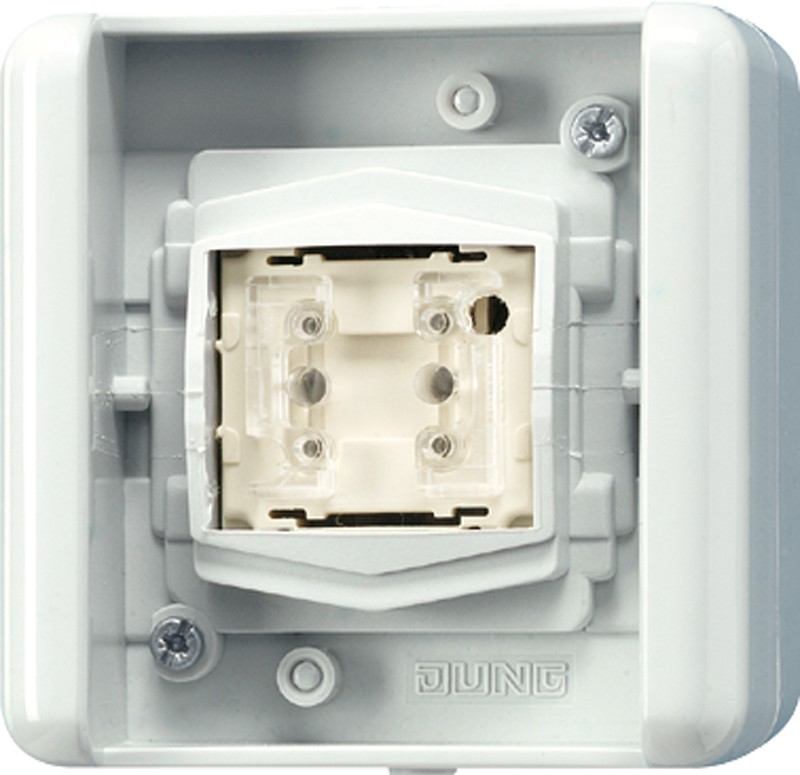

inklusive transparenter Abdeckung Art.-Nr.: LS 50 NA für Tastensatz 3fach, Art.-Nr.: ..503 TSA .. in der Serie LS erweiterbar mit einem Tastsensor-Erweiterungsmodul Art.-Nr.: LS 509.. TSEM ETS-Produktfamilie Taster Produkttyp Taster 3fach Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z.B. Licht ein/aus, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen etc. Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften KNX Medium: TP 256 Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. Eine oder zwei Funktionen pro Taste Komplettierung mit Tastensatz Beleuchtbares Beschriftungsfeld Eine Status-LED pro Taste rot, grün oder blau einstellbar Eine Betriebs-LED als Orientierungslicht sowie zur Anzeige des Programmierzustands rot, grün oder blau einstellbar Helligkeit von Status-LEDs, Betriebs-LED und Beschriftungsfeld einstellbar; im Betrieb umschaltbar, z.B. während der Nachtstunden Messung der Raumtemperatur Nebenstelle für Raumtemperaturregler Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen Alarmfunktion, optional mit Quittierung durch Betätigung mit beliebiger Taste Energiesparmodus Integrierter Busankoppler Anschluss für ein Tastsensor-Erweiterungsmodul 1-4fach Inklusive transparentem Tastensatz zur Bedienung auf Baustelle ohne Designtasten KNX Data Secure kompatibel ab ETS 5.7.7

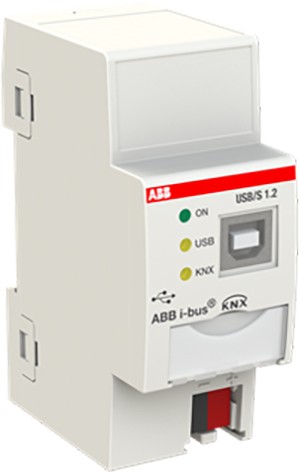

REG-Gehäuse 2 TE Bestimmungsgemäßer Gebrauch Ankopplung von PC an KNX-Anlagen Adressierung, Programmierung und Diagnose von KNX-Geräten KNX Data Secure kompatibel ab ETS 5.7.3 Long Frame Unterstützung für ETS5 Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Anschluss mit Anschlussklemme Galvanische Trennung von KNX und USB Temporärer Betrieb im unmontierten Zustand zulässig Firmware in der USB-Datenschnittstelle über ETS-Produktdatenbank aktualisierbar Versorgung ausschließlich über den USB-Anschluss

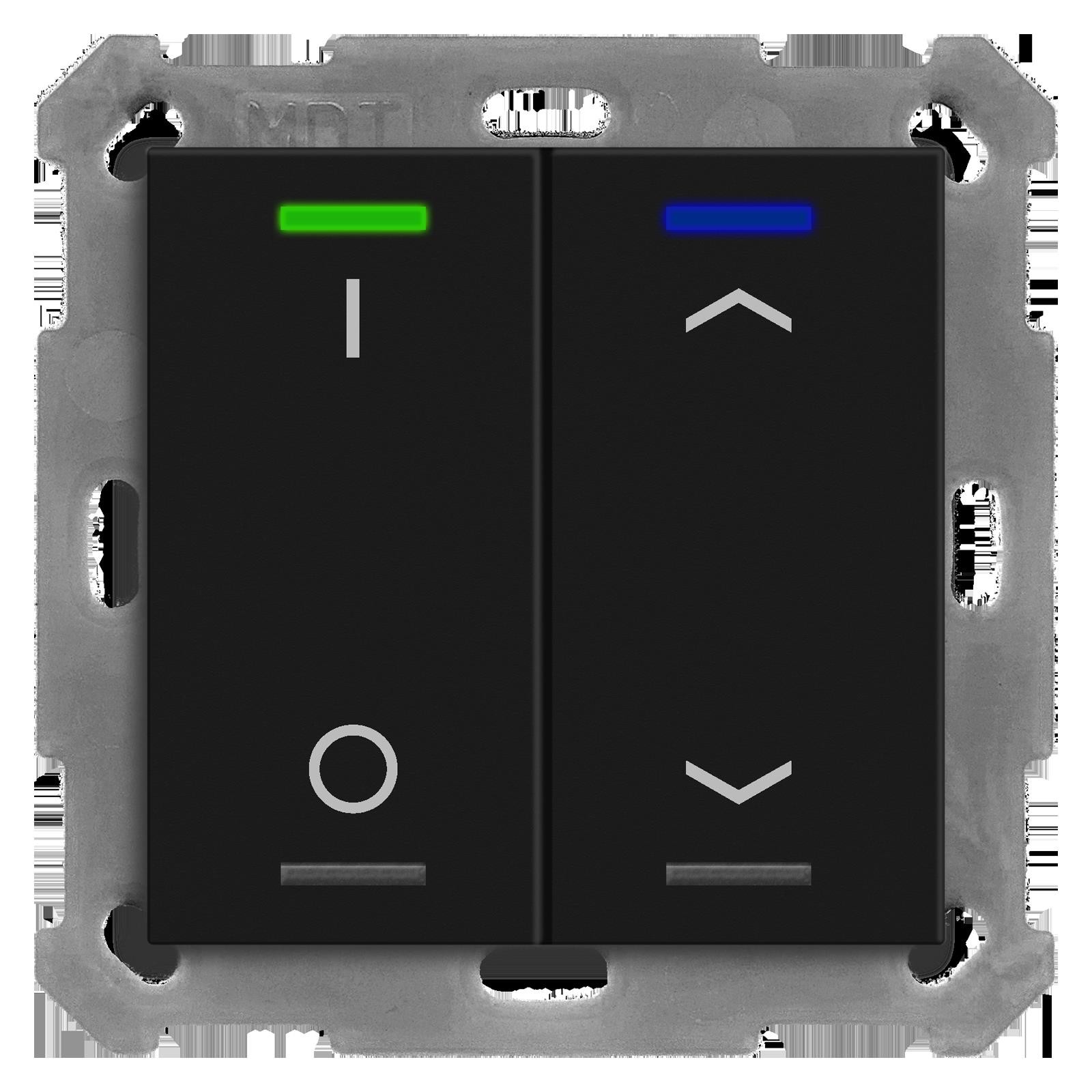

inklusive transparenter Abdeckung Art.-Nr.: LS 50 NA für Tastensatz 2fach, Art.-Nr.: ..502 TSA .. in der Serie LS ETS-Produktfamilie Taster Produkttyp Taster 2fach Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z.B. Licht ein/aus, Dimmen, Jalousien auf/ab, Abrufen und Abspeichern von Lichtszenen etc. Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften KNX Medium: TP 256 Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. Komplettierung mit Tastensatz Beschriftungsfeld Je eine rote Status-LED pro Tastenpaar Eine Betriebs-LED als Orientierungslicht sowie zur Anzeige des Programmierzustands rot, grün oder blau einstellbar Energiesparmodus Integrierter Busankoppler Inklusive transparentem Tastensatz zur Bedienung auf Baustelle ohne Designtasten

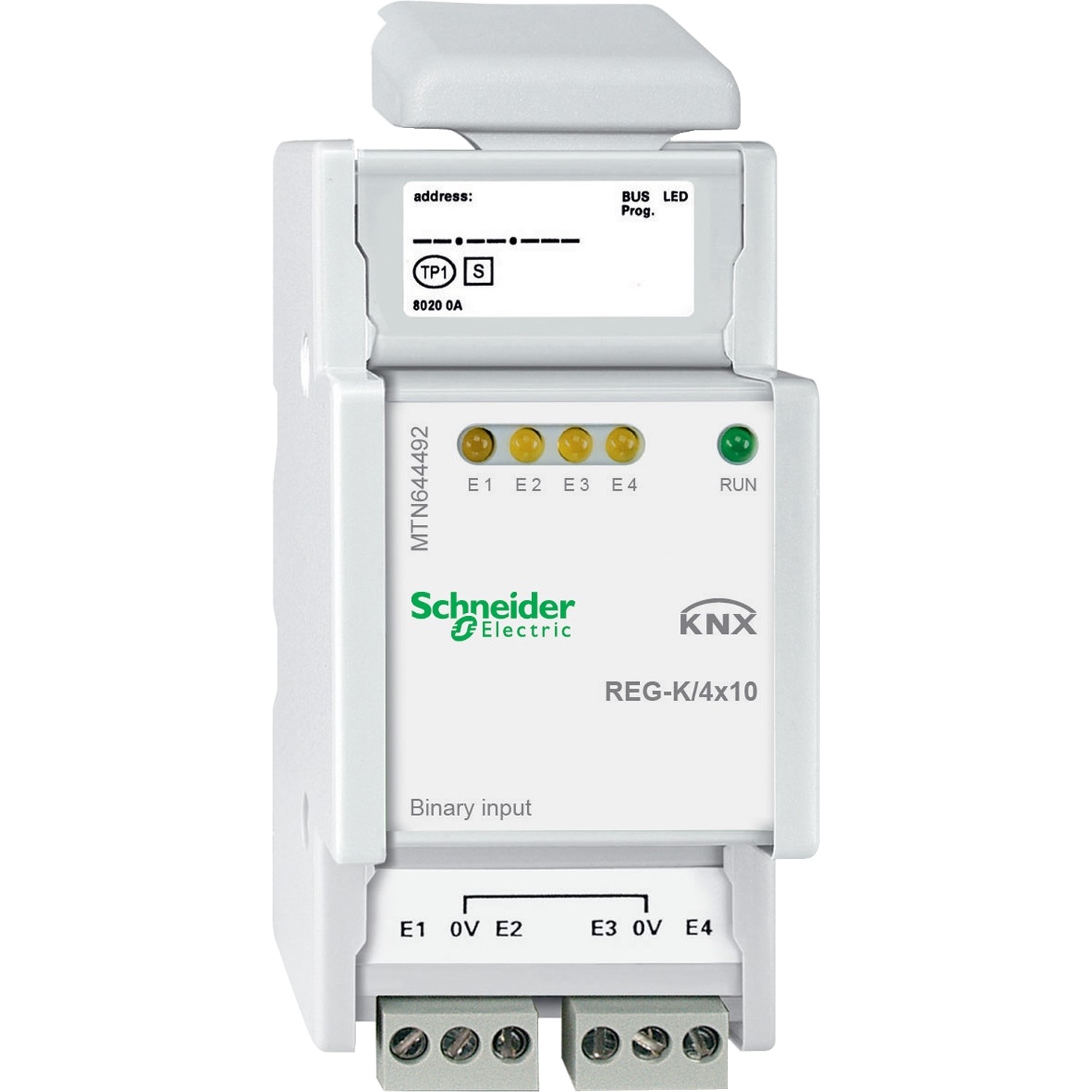

ETS-Produktfamilie Eingabe Produkttyp Binäreingang 2fach Produkteigenschaften Als Binäreingang nutzbar Als Schaltausgang nutzbar, z.B. zum Ansteuern von LEDs max. 0,8 mA

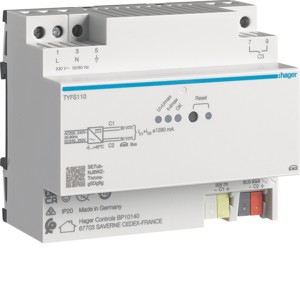

REG-Gehäuse 6 TE Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie Systemgeräte Produkttyp Spannungsversorgung Bestimmungsgemäßer Gebrauch Versorgung von KNX-Geräten mit Busspannung Verbindung von KNX-Geräten mit PC oder anderen Datenverarbeitungsgeräten via IP Betrieb als Datenschnittstelle Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien Zurücksetzen von KNX-Buslinien über Reset-Taste oder Kommunikationsobjekt Kurzschlussfest Überspannungsfest Leerlaufsicher KNX Data Secure kompatibel ab ETS 5.7.3 KNX IP Secure kompatibel ab ETS 5.7.3 LED-Anzeige für KNX-Kommunikation, Ethernet-Kommunikation und Programmiermodus Konfiguration über ETS SNTP-Server Max. 8 Verbindungen zu IP-Endgeräten, z.B. zum gleichzeitigen Visualisieren und Konfigurieren Galvanische Trennung zwischen KNX und IP-Netzwerk Applikationsprogramm A (Auslieferungszustand): Präsenzüberwachung: Durch Hotelcard-Schalter bzw. Präsenzmelder Welcome-/Goodbye-Szenen Oder alternativ Applikationsprogramm B (ab V02 und in Verbindung mit Fernzugrifflizenz Art.-Nr. IPS-L): Verschlüsselter Zugriff auf KNX-Geräte zur Konfiguration und Wartung außerhalb des lokalen Netzwerkes Freigabe des Zugriffs über Kommunikationsobjekte Rückmeldung über Zugriff und Programmiervorgänge über Kommunikationsobjekte   Voraussetzungen für administrierte Netzwerke TCP-Port 3672 für das IP-Gerät TCP-Port 3671 für den ETS-PC DNS-Adresse 9.9.9.9 bei statischer Netzwerkvorgabe (für NTP-Server) Erreichbarkeit Remote-Host: ipsremote.jung.de Nennspannung: AC 110 ... 240 V (± 10 %) Netzfrequenz: 50/60 Hz Verlustleistung (max. Belastung aller Ausgänge): max. 1,4 W Wirkungsgrad: ca. 88 % Nennspannung: DC 230 V (± 10 %) Nennleistung: 12 W KNX KNX Medium: TP 256 Ausgangsspannung Bus: DC 28 ... 31 V SELV Ausgangsstrom: 320 mA Kurzschlussstrom: max. 1 A Parallelbetrieb mit identischer Spannungsversorgung: nein Anschluss KNX: Anschlussklemme IP-Kommunikation: Ethernet 10/100 BaseT (10/100 Mbit/s) Anschluss IP: RJ45-Buchse Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +75 °C Relative Feuchte: max. 93 % (keine Betauung) Einbaubreite: 108 mm (6 TE) Anschlussart: Schraubklemmen eindrähtig: 1 x 1 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 1 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 1 ... 2,5 mm2

inklusive Montageplatte, Klebefolie und Befestigungsschrauben für Tastensatz 2fach, Art.-Nr.: .. 402 TSA .. für Taste 2fach mit Symbolen, Art.-Nr.: .. 402 TSAP .. ETS-Produktfamilie Taster Produkttyp Taster 2fach 2 rote LEDs: Aktorstatus 1 blaue LED: Übertragungsstatus Bestimmungsgemäßer Gebrauch Funkgebundenes Bedienen von Verbrauchern, z.B. Licht ein/aus, Dimmen, Jalousien auf/ab, Helligkeitswerte, Abrufen und Abspeichern von Lichtszenen Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF) Montage auf Gerätedose mit Abmessungen nach DIN 49073, Schraubbefestigung auf Wänden oder Klebemontage auf glatten Flächen (Glasscheiben) Produkteigenschaften Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. Tastenpaare für Tast- oder Wippenfunktion Statusanzeige mit LED Batteriebetriebenes Gerät Projektierung und Inbetriebnahme mit ETS5 oder neuer Nicht mit Rahmen aus dem FLAT DESIGN kombinierbar.

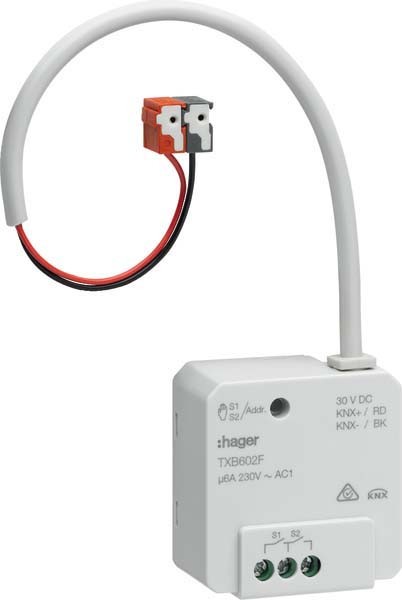

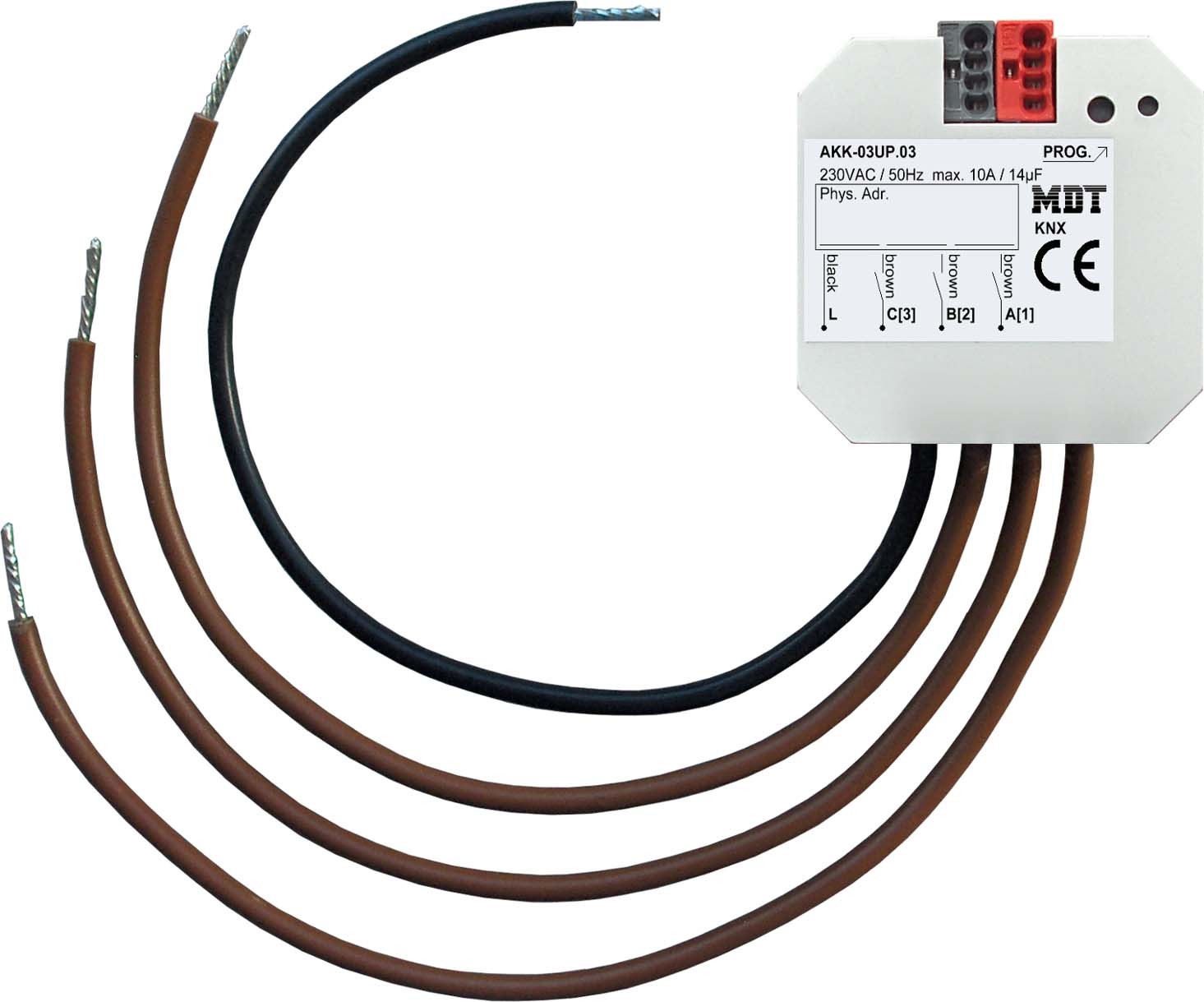

ETS-Produktfamilie Ausgabe Produkttyp Binärausgang 2fach Bestimmungsgemäßer Gebrauch Schalten elektrischer Verbraucher über Relaiskontakte mit gemeinsamen Bezugspotential Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge Einlesen von Schaltzuständen von Installationsschaltern oder -tastern und anderen potentialfreien Kontakten an Eingängen 1...3 Signalauswertung von Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01) an Eingängen 1...3 Erfassen von Temperaturwerten über NTC-Temperaturfühler (Art.-Nr.: FF NTC, FF 7.8) an Eingang 3 Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Ausgang über KNX-Telegramme oder Nebenstelleneingänge bedienbar Drei Nebenstelleneingänge zum Anschluss potentialfreier Kontakte oder Betauungs-/Leckagesensoren. NTC-Temperaturfühler an Eingang 3 anschließbar. Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig KNX Data Secure kompatibel ab ETS 5.7.3 Updatefähig mit ETS Service-App   Eigenschaften Schalterbetrieb Schließer- oder Öffnerbetrieb Rückmeldefunktion Logische Verknüpfung und Zwangsführung Zentrale Schaltfunktion mit Sammelrückmeldung Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung Szenenfunktion Betriebsstundenzähler   Eigenschaften Jalousiebetrieb Eignung für AC-Motoren 110 ... 230 V Betriebsarten \""Jalousie mit Lamelle\"", \""Rolllade/Markise\"", \""Lüftungsklappe/Dachfenster\"" Behangposition direkt ansteuerbar Lamellenstellung direkt ansteuerbar Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung Zwangsstellung durch übergeordnete Steuerung Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme Sonnenschutzfunktion mit Heizen-Kühlen-Automatik Sperrfunktion (Aussperrschutz)   Eigenschaften Nebenstelleneingang Bedienfunktionen Schalten, Dimmen (inkl. Farbtemperaturdimmen), Jalousiesteuerung, Wertgeber (1-Byte, 2-Byte, 3-Byte und 6-Byte inkl. RGBW- und Farbtemperaturvorgaben), Szenennebenstelle etc. Sperrfunktion Entprellzeit einstellbar   Eigenschaften Logik Logikgatter Umsetzer (Konvertierung) Sperrglied Vergleicher Grenzwertschalter
